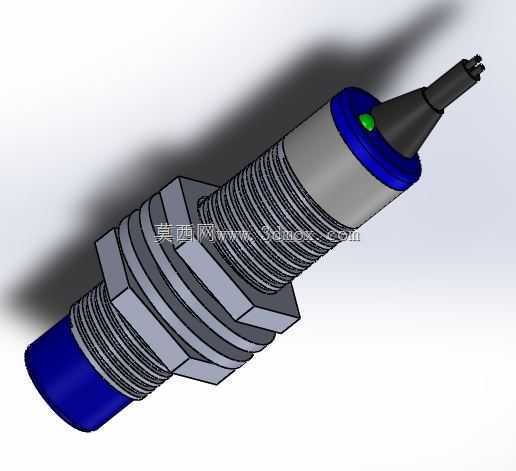

LJC18A3BX电容式接近传感元件三维结构

　　在自动化产线的物料检测工位、包装机械的料位判断环节、3C装配设备的工件到位确认场景里，电容式接近传感器是出镜率极高的非接触检测元件，这款LJC18A3BX型号的产品，是M18螺纹规格电容式传感器里的常规通用款，适配绝大多数工业现场的安装需求。从结构设计来看，这款传感器采用标准M18x1外螺纹主体结构，主体中段设计有六角拧动面，方便现场安装时用扳手锁紧固定，无需额外定制安装工装，直接适配市面上通用的18mm传感器安装支架、设备面板预留安装孔，安装时可以通过两个锁紧螺母在螺纹段调整传感器的探出长度，适配不同检测距离的安装边界要求。感应端采用蓝色PBT材质端盖，具备一定的耐油、耐弱腐蚀特性，适配车间多油污、少量切削液飞溅的工况，

　　尾部出线端做了锥度防水护套结构，出线处做了应力释放设计，避免设备运行时的线缆拖拽导致内部接线断裂，护套和主体衔接处做了密封结构，满足常规工业场景的IP65防护等级要求。功能层面，这款电容式传感器不仅可以检测金属工件，还能对塑料、玻璃、液体、纸质包装等非金属材质进行检测，相比电感式传感器检测材质范围更广，在料仓料位检测、透明包装物料到位检测、管道内液体有无判断场景下，比同规格电感式传感器适配性更强。设计建模时，螺纹段严格按照公制M18螺纹的牙型参数建模，六角面的对边尺寸符合标准紧固件的扳手尺寸要求，感应端的端面平面度做了细节还原，尾部出线的锥度护套弧度、线缆出线的收口结构都做了1:1还原，建模时把内部的感应电极、

　　电路模块的占位空间也做了预留，方便做设备整体布线时的干涉检查。实际选型使用时，这款传感器的额定检测距离在8mm左右，安装时需要注意周边不能有大面积金属紧贴传感器螺纹段，避免干扰电容感应场，两个锁紧螺母的厚度在建模时也做了还原，安装时预留的螺纹旋合长度需要至少保留3个牙距，保证安装固定的可靠性。在做设备整体三维装配时，这款传感器模型可以直接导入装配体，安装孔位直接匹配M18螺纹孔的开孔尺寸，不需要额外调整安装位，尾部线缆的弯曲半径也做了参考设计，方便布线时预留足够的线缆弯折空间，避免线缆过度弯折导致寿命下降。从结构细节来看，传感器主体的金属螺纹部分采用铜镀镍材质，兼顾防锈和结构强度，感应端的蓝色端盖和主体之间采用超声波焊接工艺，

　　保证衔接处的密封性能，尾部的黑色护套采用柔性PVC材质，具备一定的耐弯折特性，尾部出线的线缆外径在5mm左右，适配常规的M12线缆格兰头或者直接走线的安装场景。在做设备干涉检查时，需要注意传感器六角面的最大对边尺寸在22mm左右，安装位周边需要预留至少24mm的扳手操作空间，方便后期维护时拆装传感器，感应端探出安装面板的长度建议控制在10-15mm，既保证检测距离足够，又避免传感器探出过长被运行的工件剐蹭损坏。
