HIWIN HGH25系列直线导轨滑块结构

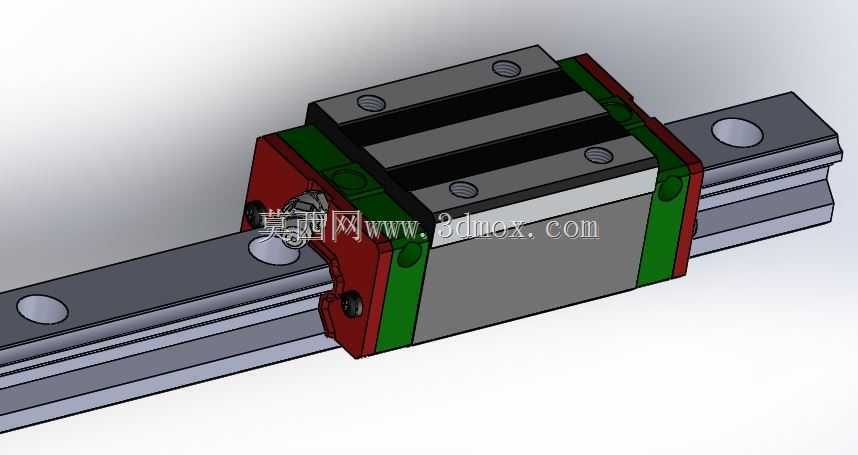

　　在自动化生产线、数控机床、精密检测设备的传动导向环节，这类高组装法兰型直线导轨滑块是承担直线运动承载与导向的核心部件，区别于低组装导轨系列，HGH25的滑块高度更高、额定载荷冗余量更大，在重载切削设备、长行程桁架机械手、重载搬运模组的设计选型中应用占比极高。从结构设计来看，滑块主体采用合金钢淬硬处理，内部循环滚道与导轨滚道形成四点接触构型，可同时承受径向载荷、反径向载荷以及双向侧向载荷，在设备存在偏载力矩的工况下，依然能保持稳定的运动精度，不会出现卡滞或爬行问题。滑块两端的端盖内置滚珠循环回流通道，配合保持架将钢球约束在滚道与回流通道内，实现无阻碍的无限循环运动，端盖外侧的密封件采用双唇口结构，内层密封阻隔滑块内部润滑脂泄漏，

　　外层密封阻挡加工切屑、切削液、粉尘进入滚道内部，在金属切削机床、焊接工作站这类多粉尘多杂质的工况下，能有效延长导轨副的维护周期。滑块侧面的油嘴接口可兼容集中润滑系统或手动注油枪，运维人员可根据设备运行频次定期补充润滑脂，避免滚道与钢球出现干摩擦磨损。导轨部分采用标准轧制或磨削工艺成型，单根导轨可根据设备行程需求拼接加长，导轨上的安装孔为沉孔设计，可使用内六角圆柱头螺钉直接固定在设备安装基准面上，安装时需先校准导轨侧基准面的直线度，逐次按对角线顺序拧紧安装螺钉，避免导轨安装应力导致的运动精度超差。从安装边界尺寸来看，HGH25导轨的宽度为23mm，滑块安装孔的横向孔距为22mm，纵向孔距为35mm，滑块总高度为36mm，

　　设计选型时需预留足够的安装空间，滑块与运动部件的连接面需保证平面度公差在0.02mm以内，避免安装面不平导致滑块预紧力异常，影响运行顺畅度。在实际设备设计中，这类导轨通常成对使用，一根作为主导轨承担主要导向与承载，另一根作为副导轨补偿安装平行度误差，两根导轨的平行度公差需控制在0.03mm/1000mm以内，若平行度超差会导致滑块运行阻力增大，长期运行会加剧滚道磨损，缩短导轨使用寿命。针对不同的预紧等级需求，该系列滑块可提供微预紧、轻预紧、中预紧等不同选项，微预紧等级适用于搬运、输送类低阻力需求设备，中预紧等级适用于数控机床、精密检测设备这类高刚性高精度需求场景，选型时需根据设备的载荷特性、运动速度、精度要求匹配对应预紧等级，

　　避免预紧力过大导致运行温升过高、预紧力过小导致运动刚性不足的问题。滑块两端还可根据工况需求加装金属刮板，在铸造、矿山这类存在大颗粒硬质杂质的场景下，金属刮板可提前刮除导轨表面附着的大颗粒切屑或杂物，避免杂质进入密封件内部损坏滚道。建模过程中需重点还原滚道的曲率半径、钢球的循环路径、安装孔的位置公差、密封件的配合间隙，这些细节直接影响后续做装配干涉检查、运动仿真时的准确性，若滚道尺寸建模偏差，会导致仿真时钢球与滚道出现干涉，无法真实模拟导轨的运动状态；若安装孔位置尺寸偏差，会导致实际生产装配时出现孔位错位，无法完成安装。在做设备整体装配时，导轨的安装基准面通常会设计定位凸台，凸台高度需匹配导轨根部的倒角尺寸，避免导轨安装时与凸台发生干涉，凸台的侧面需做磨削处理，保证与导轨侧面的贴合精度。
