三耳带衬回转支承连接结构件

　　做传动连接结构设计快十二年，这类三耳式带中心衬套的支撑件，在小载荷回转工况里的适配性其实比很多人想象的要广。最早接触类似结构是在桌面级回转工作台的分度支撑改造项目里，当时要解决的是小空间内三点均布安装、同时给中心回转轴提供径向支撑的需求，常规的法兰盘要么安装孔位太密无法适配现有型材架的孔距，要么中心衬套部分和支架分体加工后装配同轴度差，转起来有0.02毫米左右的径向跳动，影响分度精度。

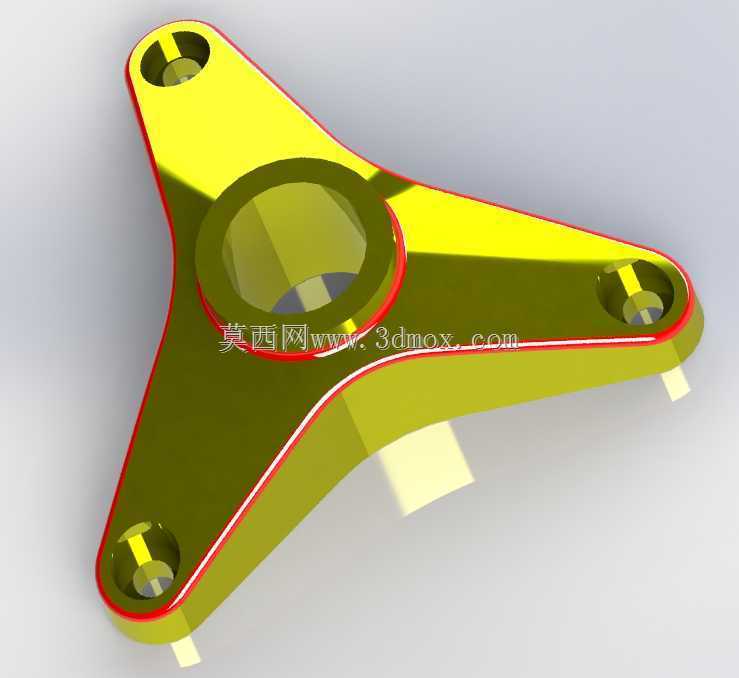

　　这个结构的设计逻辑其实是把安装支座和中心轴套做了一体化处理，三个支臂沿中心衬套外圆呈120度均布，这种均布方式的好处是安装时的受力能均匀分散到三个固定点，不会像两孔安装座那样在受侧向力时出现单侧应力集中的问题。支臂末端的安装孔做了沉头设计，沉头深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出支臂表面，避免和周边回转的零部件发生刮蹭，这点在紧凑安装空间里尤其重要，之前做过的一个检测工位的回转架，就是因为安装螺钉突出，每次转到传感器安装位都会刮到探头线缆，后来改了沉孔才解决问题。

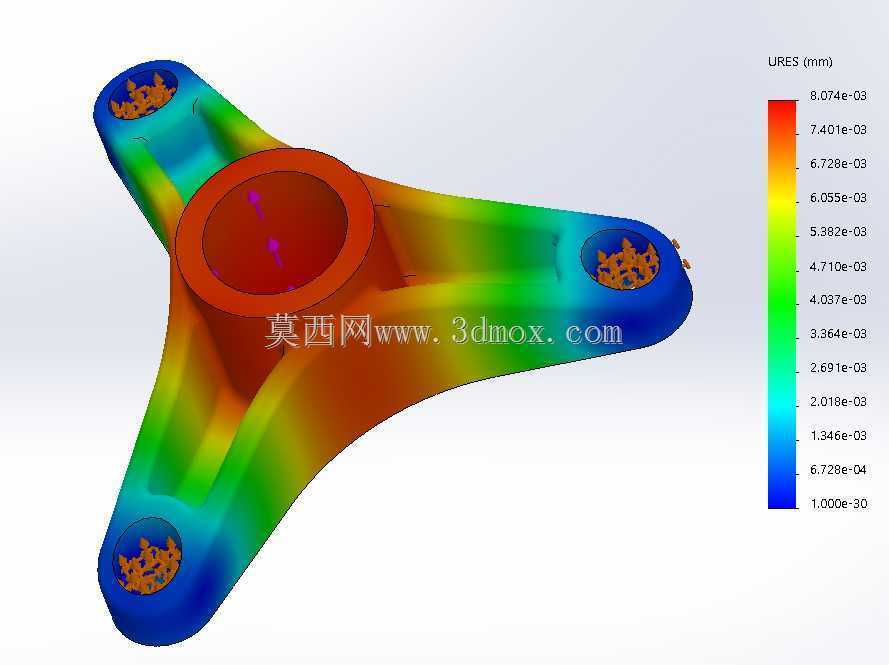

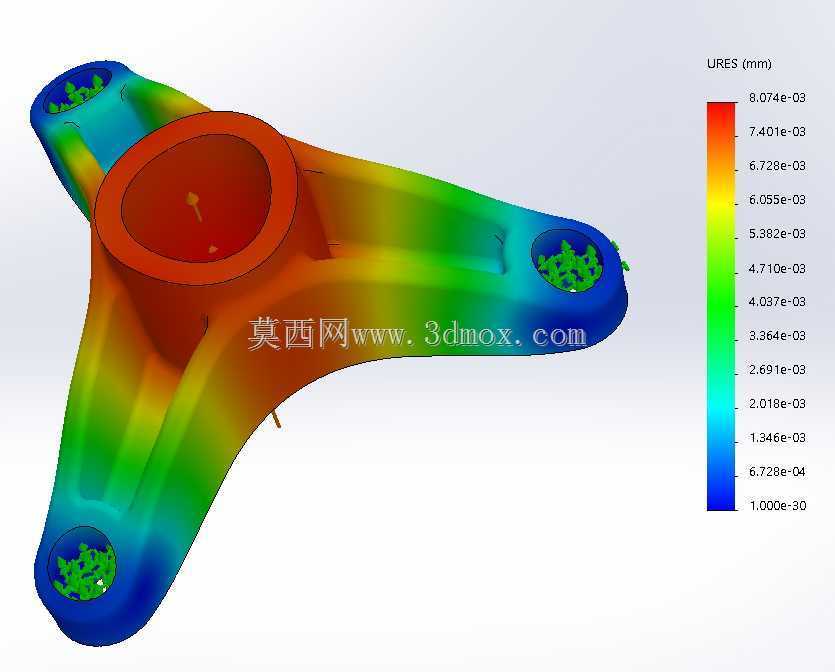

　　中心衬套的内孔是直接和回转轴配合的部位，设计时衬套的轴向长度比支臂的厚度要高出一部分，相当于增加了和轴的配合接触长度，能有效提升支撑的刚性，减少轴转动时的倾斜晃动。衬套和支臂连接的根部做了圆弧过渡，这个过渡圆角不是随便加的，之前做应力仿真的时候，直角过渡的结构在受150牛侧向载荷时，根部应力集中系数能到3.2，很容易在长期交变载荷下出现裂纹，加了R3的过渡圆角之后，应力集中系数直接降到1.4，完全能满足长期使用的强度要求。

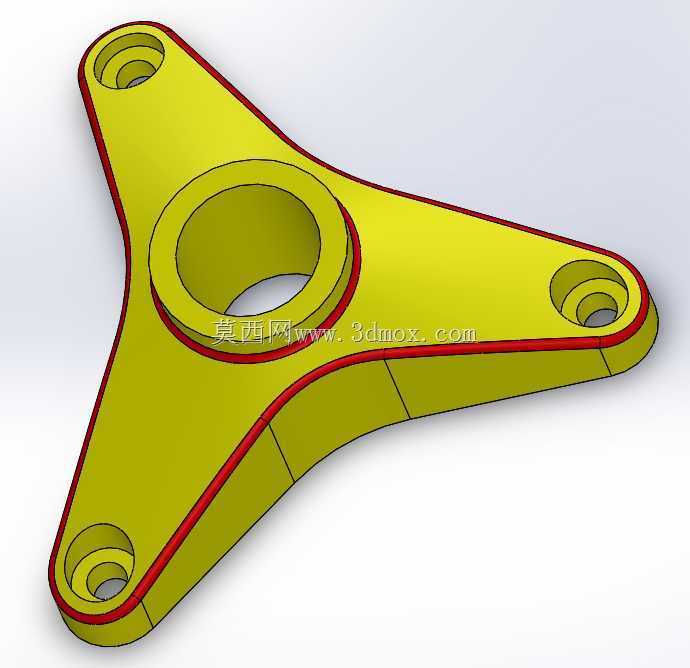

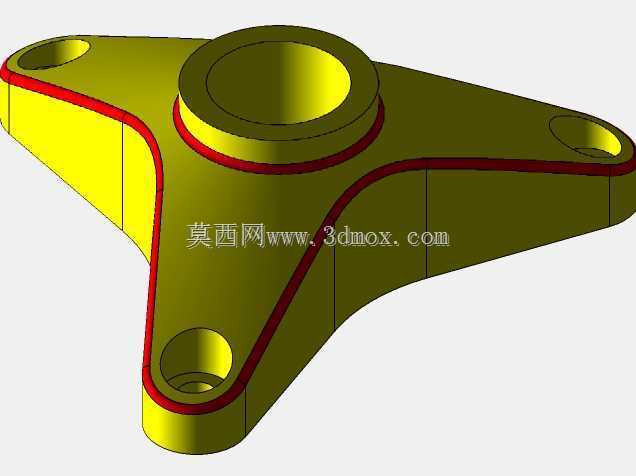

　　从安装边界来看，三个支臂末端安装孔的中心距是按照常用的40系列铝型材安装孔位匹配的，孔的直径适配M6的内六角螺钉，中心衬套的内孔直径适配12毫米的光轴，衬套的总高度控制在18毫米，支臂的厚度是8毫米，整个零件的最大外轮廓直径不超过120毫米，不管是装在小型回转工作台、检测设备的分度架，还是小型机械手的末端回转连接位，都不会占用过多的安装空间。支臂的边缘做了红色的包边标识，实际生产中这个位置是做了倒角处理的，一方面是去除加工毛刺避免划手，另一方面在装配时能快速识别支臂的轮廓边界，方便和对接件的定位标记对齐。

　　实际应用场景里，这类结构件除了用在回转工作台的支撑，还能能适配小型光电传感器的回转安装支架、气动管路的分路回转接头座、甚至是小型3D打印机的挤出头回转连接位。之前给客户做的一个多工位视觉检测设备，就是用这个结构做相机的回转支撑，三个安装点固定在设备的立板上，中心孔穿旋转轴带动相机转动，三个工位分别对应上料、检测、下料位置，因为支臂的刚性足够，相机转动到每个位置的重复定位精度能控制在0.01毫米以内，完全满足视觉检测的对焦要求。

　　设计的时候还要考虑加工工艺性，这个结构如果用机加工方式做，毛坯选用6061铝合金方料，先铣出中心衬套的内孔和外圆，再铣三个支臂的轮廓，最后做沉孔和倒角，整个加工工序只需要两次装夹就能完成，不需要特殊的工装夹具，加工成本比分体式的衬套加支架的结构要低30%左右，而且一体化结构不存在装配误差，同轴度更容易保证。如果是用于载荷稍大的工况，也可以换成45号钢做表面发黑处理，或者用不锈钢材质适配有防腐要求的食品、医药检测设备场景。

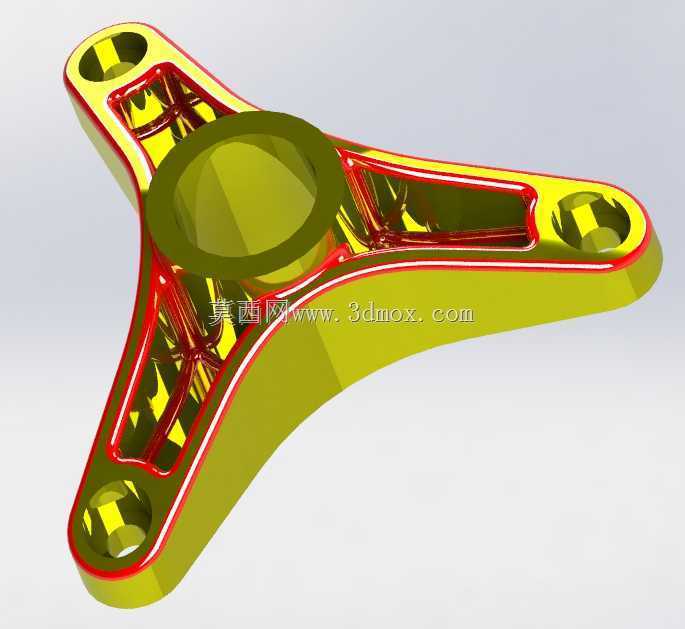

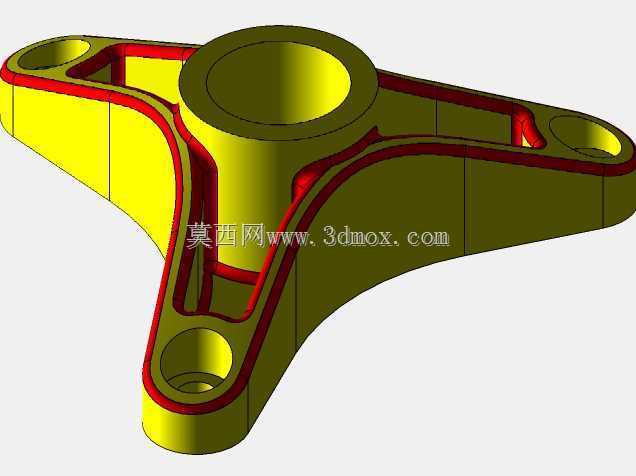

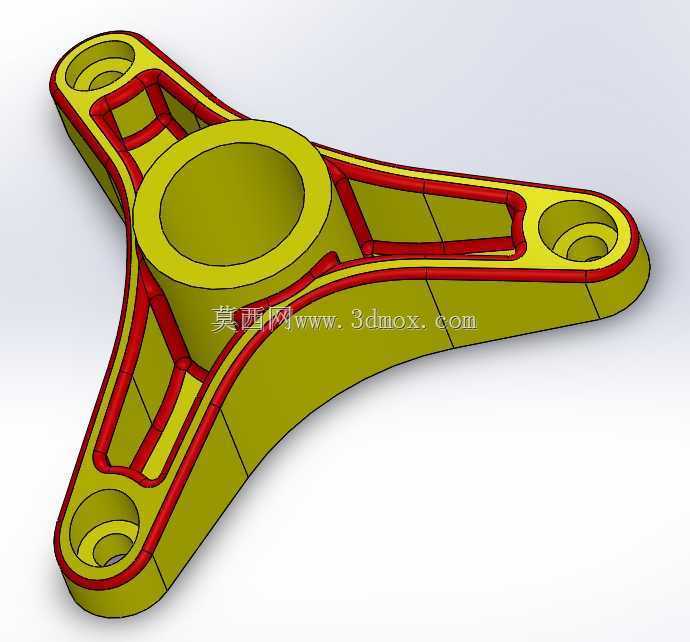

　　另外支臂的截面是做了等强度设计的，靠近中心衬套的位置截面厚度更大，往末端安装孔位置逐渐收薄，这样在保证整体强度的前提下，能尽可能减轻零件的自身重量，减少回转时的转动惯量，对于需要频繁启停的回转工况来说，更低的转动惯量能降低驱动电机的负载，提升启停的响应速度，这点在高速分度的工况下优势特别明显，之前对比过等厚度支臂的结构，这个等强度设计的零件重量轻了22%，转动惯量降了近30%，驱动电机的选型功率可以降一个档位，能省下不少的硬件成本。
