双孔U型连接支撑结构件

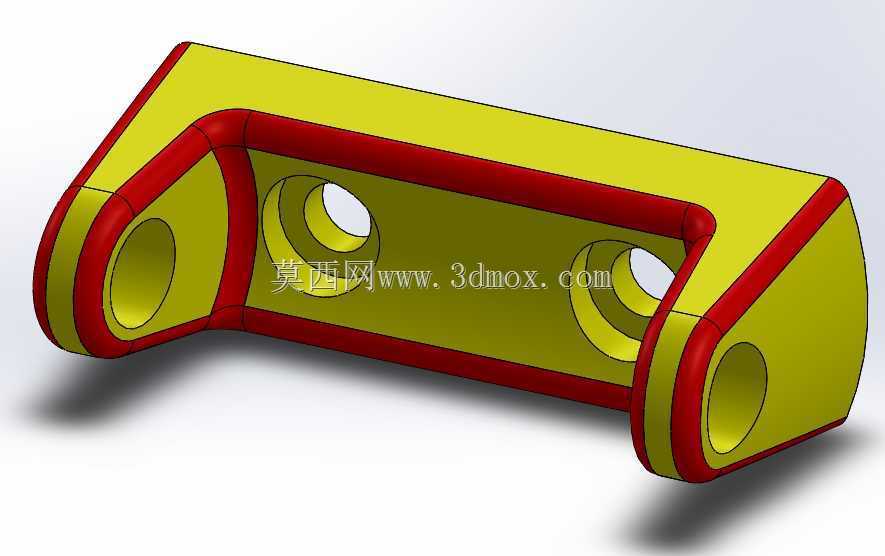

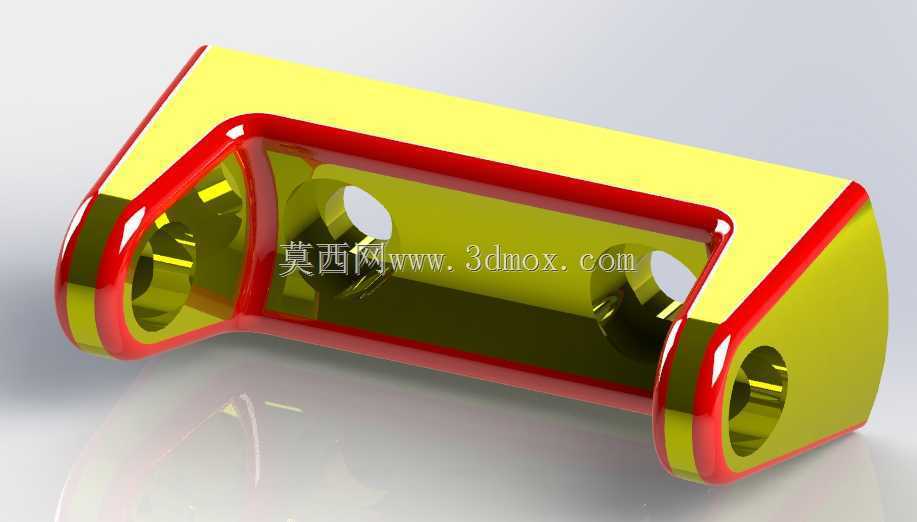

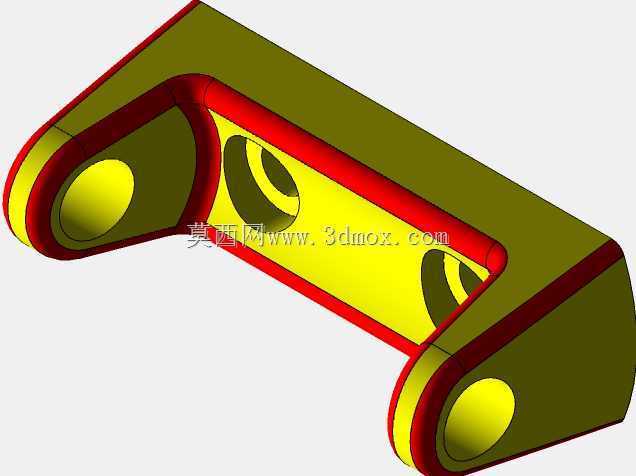

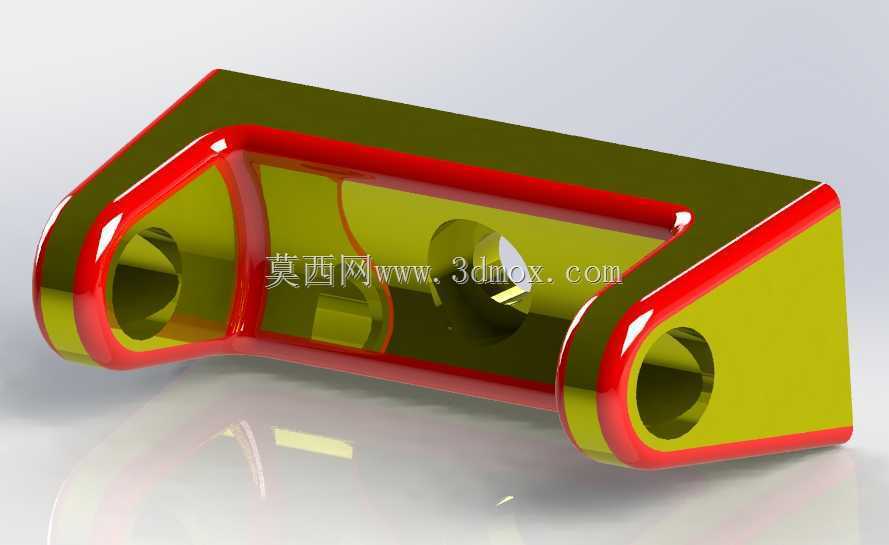

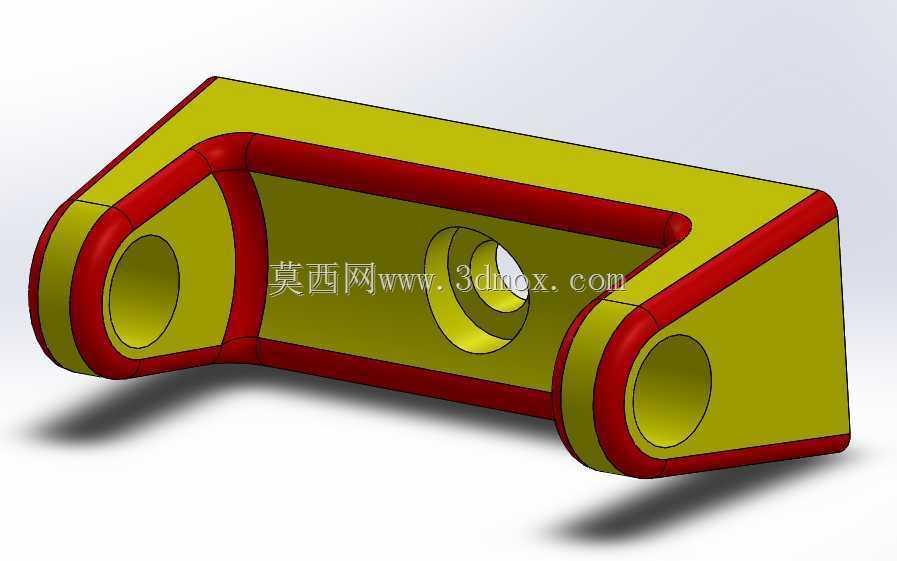

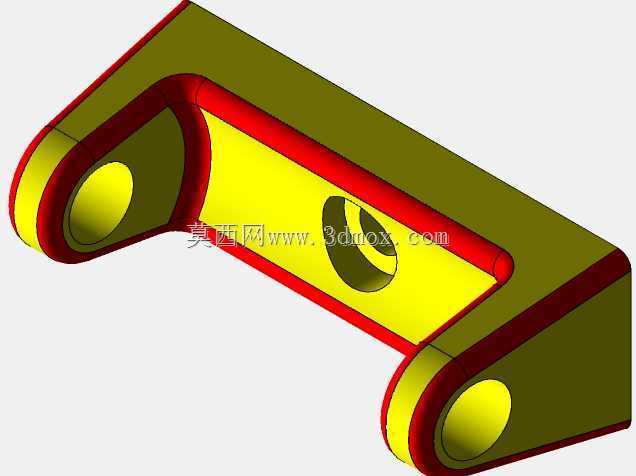

　　该结构件属于机械系统中常见的铰接支撑类零件，主要应用于需要实现转动副连接、同时承担径向载荷与部分倾覆力矩的装配场景，常见于轻工自动化生产线的连杆传动端、小型输送设备的摆臂连接位、检测设备的可调支撑点位，也可作为工装夹具的定位铰接座使用，适配需要小角度往复摆动、同时保证连接刚性的装配需求。从结构功能来看，零件主体采用U型开放式槽体设计，两侧对称布置同轴通孔，用于穿装铰接销轴，实现与相邻连杆、摆臂部件的转动配合，槽体内腔预留足够的摆动避让空间，避免相邻部件转动时出现运动干涉；槽体背部为平整安装贴合面，可通过中部预留的安装孔位与基座、固定架实现锁附连接，保证整体安装后的位置稳定性。设计过程中优先考虑了受力传导路径，

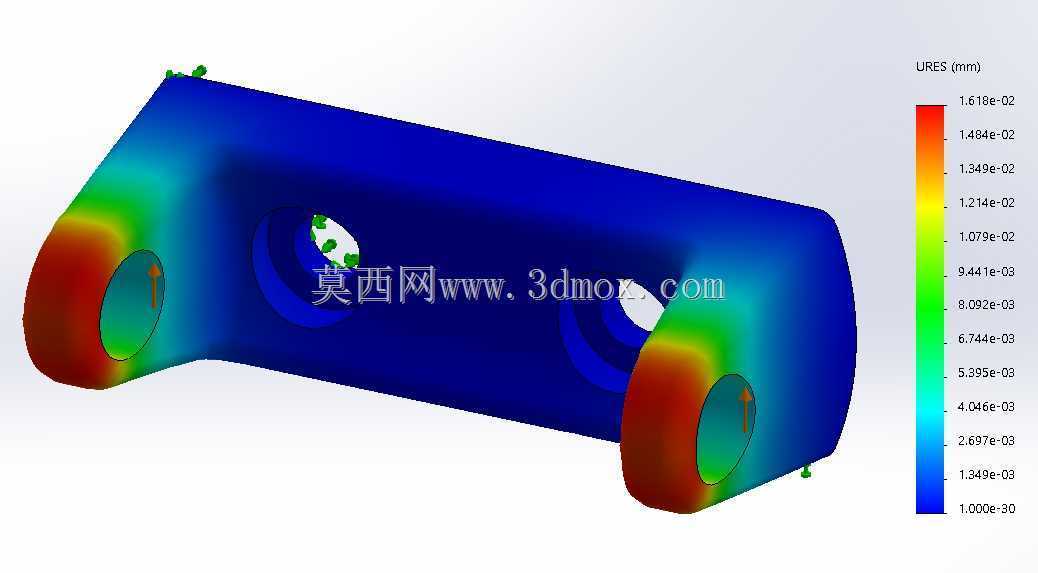

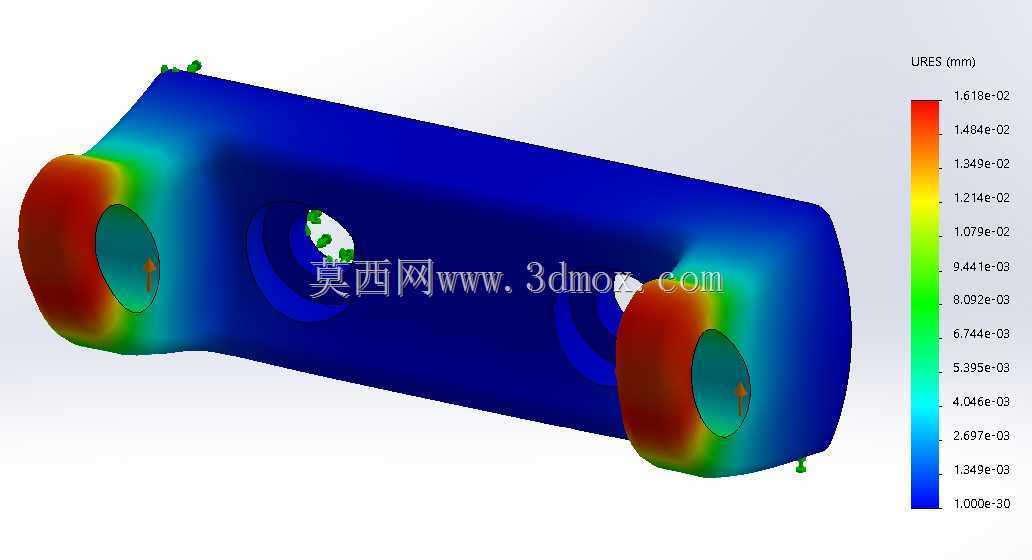

　　两侧铰接孔的孔位做了加厚凸缘处理，将销轴传递的径向载荷均匀扩散至整个U型侧壁，避免孔位边缘出现应力集中导致的长期使用变形；零件外边缘全部做了圆弧过渡处理，既减少了热处理环节的应力开裂风险，也避免装配过程中锐边划伤操作人员或相邻管线。从安装边界来看，两侧铰接孔的同轴度公差控制在0.02mm范围内，保证销轴穿装后无卡滞、转动顺畅，孔壁表面粗糙度要求达到Ra1.6，适配铜套、滚针轴承等标准铰接配件的压装需求；背部安装面的平面度公差控制在0.03mm以内，保证与安装基座贴合时无间隙，避免锁附后零件出现翘曲变形，影响铰接孔的同轴精度。零件整体壁厚做了等强度优化，非受力区域的壁厚适当减薄以控制整体重量，受力传导路径上的壁厚做了针对性加强，

　　在满足额定载荷下的强度要求同时，尽可能减少材料占用，适配轻量化装配需求。实际装配使用时，两侧铰接孔可根据实际载荷需求选择穿装不同直径的标准销轴，槽体内腔的宽度尺寸适配常规厚度的连杆摆臂，无需额外做加工避让即可直接装配；中部安装孔位可适配内六角圆柱头螺钉的沉头安装，锁附后螺钉头部不突出零件表面，避免与摆动部件出现碰撞干涉。零件表面的分色处理对应不同的功能区域，红色包覆区域为人员操作时易接触的边缘位置，做圆弧钝化处理后提升操作安全性，黄绿色主体区域为结构受力区域，加工时重点保证该区域的材料致密性，避免铸造或注塑过程中出现内部气孔、缩松等缺陷影响整体强度。在实际工况适配中，该结构件可承受沿铰接孔径向的恒定载荷与小幅值冲击载荷，

　　铰接部位的转动间隙可通过选配不同公差等级的销轴进行调整，适配从低速轻载的手动调节机构到中速中载的自动化传动机构的不同使用需求；零件整体外形无复杂异形曲面，加工工艺性良好，采用金属切削加工时可通过一次装夹完成两侧孔位与安装面的加工，有效控制加工精度与生产效率，若采用工程塑料注塑成型，也可通过简单的两板模实现批量生产，脱模斜度设置合理，无倒扣结构需要额外抽芯结构，量产成本可控。
