三耳带孔层叠式法兰连接座结构设计

　　在工业传感检测、小型精密传动组件的安装适配场景中，这类三耳带孔层叠式连接座是承担定位、载荷传递、组件间隔固定的核心配套零件，日常多配套在压力传感单元、转速检测模块、小型旋转轴系的端面安装工位，替代传统单片法兰无法实现的多层组件间隔定位需求，避免额外加装轴套带来的同轴度累积误差。从实际使用场景来看，这类零件常被用在狭小安装空间内的组件对接工位，比如小型液压阀组的端面传感安装、微型泵体的端盖定位、精密测试台架的工装固定位，既需要承担轴向的压紧载荷，也要保证周向的安装定位精度，避免组件运行过程中出现偏移、松动问题。

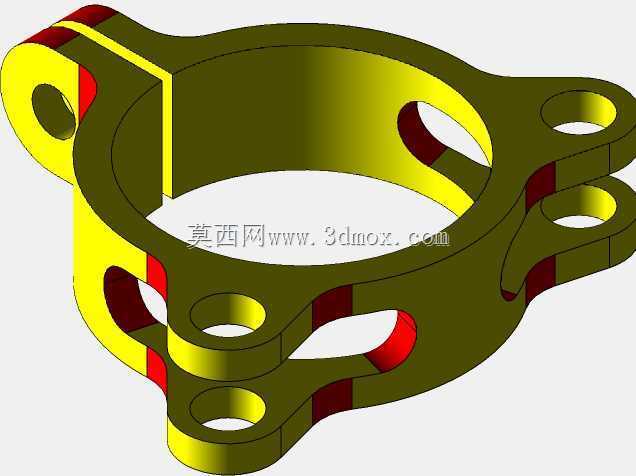

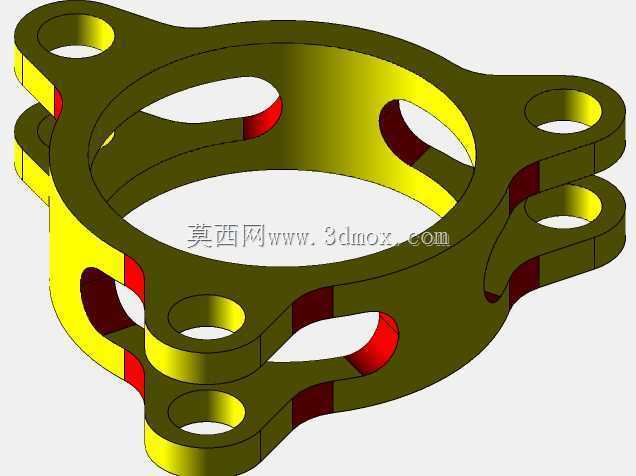

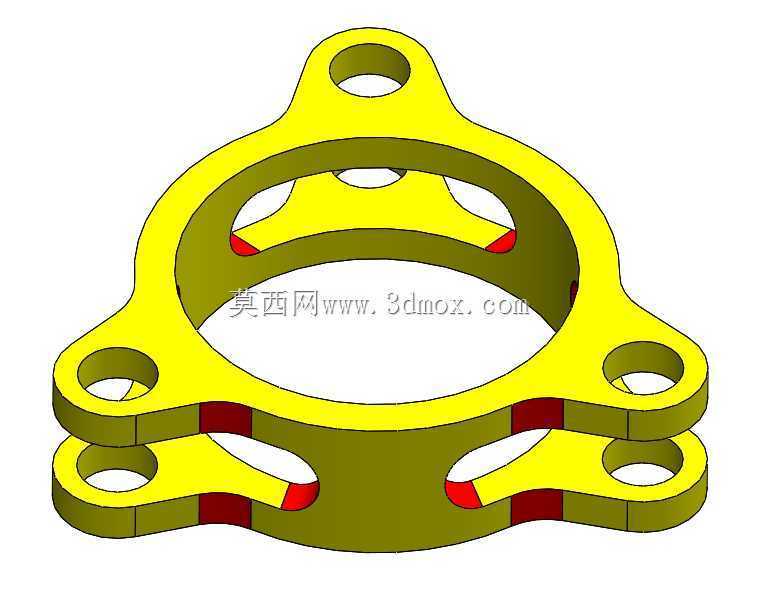

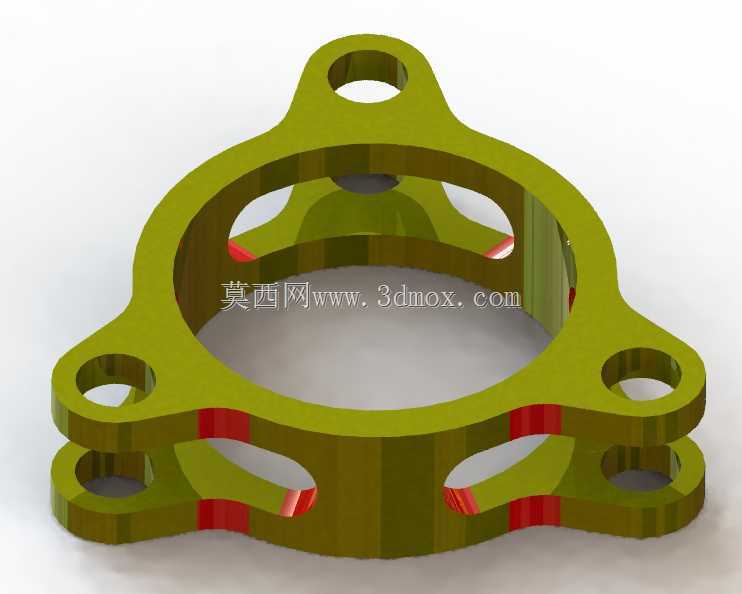

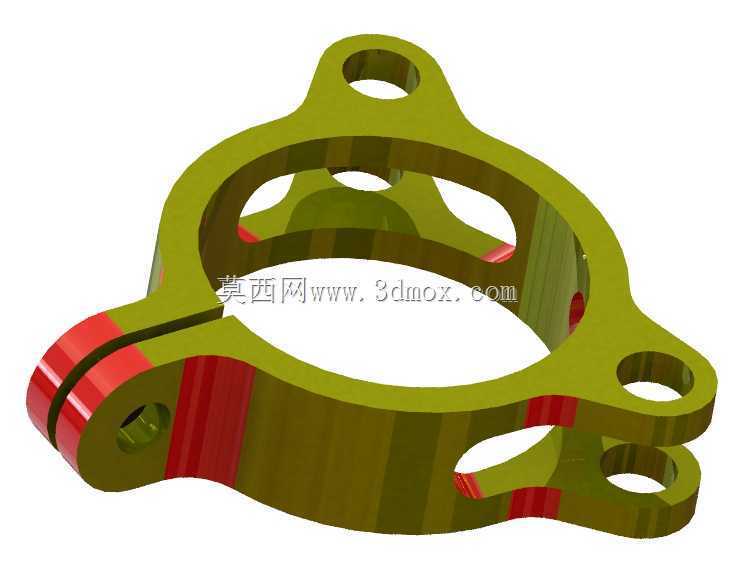

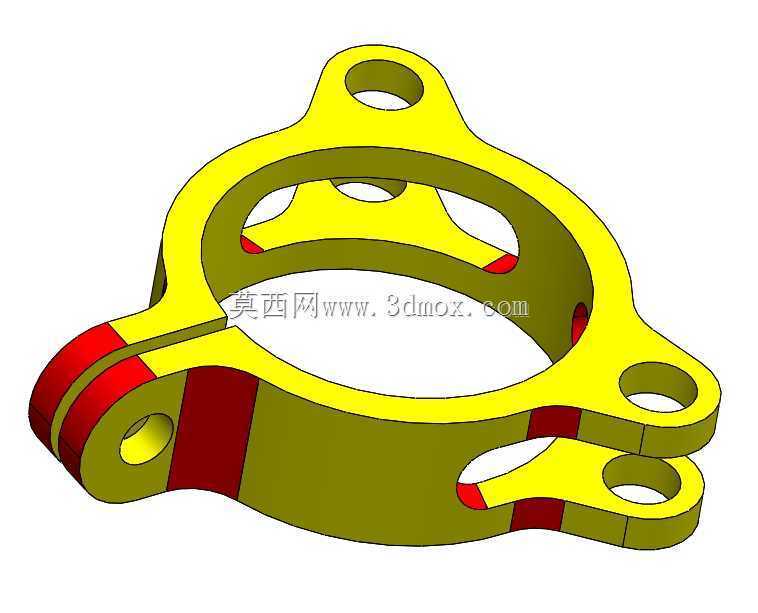

　　从结构设计逻辑来看，该零件采用三层环形主体叠加的结构形式，中间环形区域为核心过流/过轴通道，内径尺寸根据配套的轴径或者流体通道尺寸做适配设计，环形主体的壁厚根据实际承载的轴向压紧力做校核，常规工况下壁厚取通道内径的1/8-1/6即可满足10MPa以内的静载压紧需求，避免壁厚过大造成安装空间浪费，也防止壁厚不足导致压紧过程中出现形变断裂。三个均匀分布的安装耳呈120°周向排布，相比四耳法兰能在狭小空间内减少安装操作所需的扳手活动空间，每个安装耳上设置上下贯通的安装孔，孔位与对接端面上的螺纹孔位置严格同轴，孔与耳片边缘的距离不小于孔径的1.5倍，避免螺栓锁紧时耳片出现应力开裂。层与层之间的环形侧壁上开设的弧形通槽，一方面是为了减轻零件整体重量，降低旋转工况下的转动惯量，另一方面可以为配套的传感线路、小型密封件提供走线或者容纳空间，避免线路被压紧在法兰端面造成破损，同时槽口的边缘做了R1左右的圆角过渡，减少应力集中点，避免长期受交变载荷时出现疲劳裂纹。

　　从安装边界来看，该零件的轴向总高度根据需要间隔的组件厚度确定，每层法兰的厚度根据单层面的承载需求分配，上下两层法兰的端面平面度要求控制在0.02mm以内，保证与对接组件贴合时无间隙，避免出现泄漏或者定位偏移问题。三个安装耳的外圆轮廓做圆弧过渡，没有尖锐棱角，避免安装过程中划伤操作人员或者配套的线路保护层，安装孔的孔径比配套螺栓大0.2-0.5mm，预留一定的安装调整余量，方便对接时微调位置，保证中间通道的同轴度。零件表面做氧化或者镀彩锌处理，提升防锈能力，适配车间内多油污、多湿度的使用环境，层间的红色标识区域为密封件安装位，安装时需要在该位置配套对应尺寸的O型密封圈，保证层间的密封性能，避免流体介质从层间缝隙泄漏。

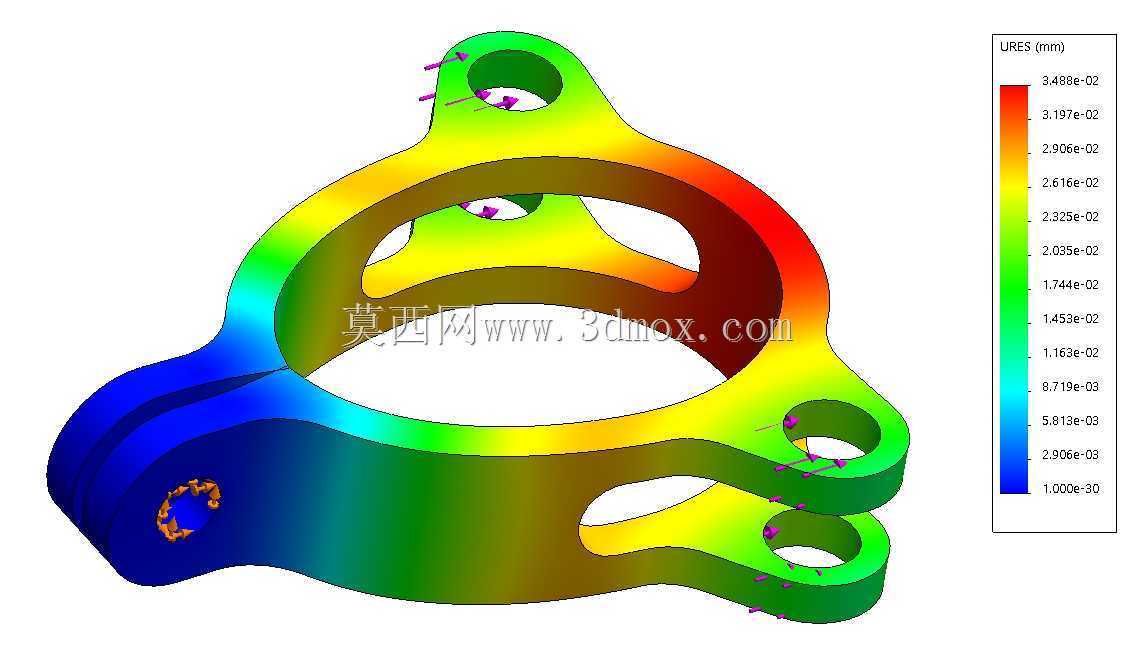

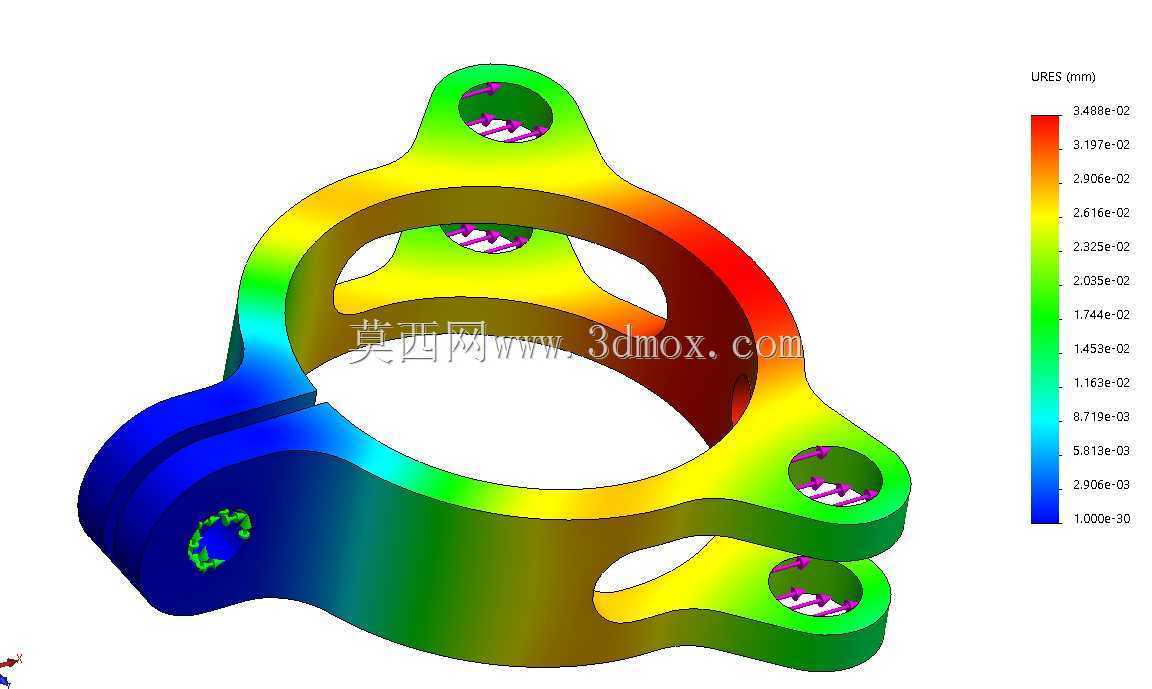

　　在建模过程中，需要优先保证三个安装孔的位置度公差，周向位置偏差不超过0.05mm，避免安装时出现孔位错位无法穿入螺栓的问题，中间通道的圆柱度公差控制在0.03mm以内，保证轴类零件穿过时无卡滞，或者流体通过时无异常紊流。层叠结构的连接处需要做加强处理，避免加工或者受力时出现层间断裂，弧形通槽的位置需要避开安装孔的受力传导路径，防止开槽降低耳片的结构强度，实际建模时可以通过应力仿真校核开槽后的受力情况，调整槽的宽度和深度，在满足减重和走线需求的前提下，保证整体结构强度满足工况要求。这类零件相比传统的单片法兰加轴套的组合形式，减少了装配零件数量，降低了装配时的累积误差，同时一体成型的结构也提升了整体的结构刚性，在小型精密设备的安装工位上有很高的适配性，既可以用于静态的组件固定，也可以用于低速旋转组件的端面连接，满足不同工况下的安装固定需求。
