三孔圆形法兰式连接基座结构设计

　　这款三孔圆形法兰式连接基座，主要应用在流体管路转接、多通路阀组集成安装、小型动力单元的输出端定位场景中，日常在气动控制回路、低压液压支路、工业传感器集成安装工位上十分常见，核心作用是实现三个独立通路的并行固定与密封对接，同时依托圆形法兰的整周贴合特性，保证安装面的受力均匀，避免局部应力集中导致的密封失效或者连接松动问题。

　　从结构设计逻辑来看，整体采用圆盘式底座作为承载基础，底座外缘做了整圈的凸缘加厚处理，凸缘高度控制在底座总厚度的三分之一左右，既可以在安装时嵌入配套设备的定位沉台，实现径向的快速定位，减少安装时的对位调整工作量，也能提升底座外缘的抗磕碰能力，避免运输、拆装过程中边缘磕碰变形影响安装平面度。底座上方凸起的三个同轴圆筒状安装孔，呈三角排布，三个孔的中心距经过严格校核，既保证相邻孔之间的壁厚满足强度要求，不会在介质压力作用下出现侧壁鼓胀变形，也尽可能压缩了整体结构的径向尺寸，适配安装空间局促的集成式阀岛、紧凑型检测设备的安装需求。三个圆筒之间的连接筋采用了大圆角过渡设计，没有尖锐的直角棱边，一方面是减少加工过程中的应力集中，降低铸件或者机加工件出现开裂的风险，另一方面也能减少流体介质在结构表面的积留，对于有洁净要求的气动回路、食品级流体输送场景，这种圆弧过渡的结构更便于清洁，不会残留污渍或者介质残渣。

　　从安装边界来看，整体外轮廓为正圆形，最大外径与三个安装孔的中心距保持固定比例，安装时可以采用周向任意角度对位，只要三个对接管路的位置匹配，无需额外调整法兰的周向角度，大幅降低现场安装的对位难度。底座安装面的平面度控制在0.05mm以内，表面粗糙度达到Ra1.6，能够保证与对接面之间的密封性能，即使不额外加装厚密封垫，仅靠O型圈就能实现0.8MPa以内的介质密封，适配大多数低压气动、输水、轻油输送的工况需求。三个圆筒的内孔直径保持一致，孔内做了0.2mm的倒角处理，既方便对接管路或者接头的插入引导，也能去除机加工产生的毛刺，避免毛刺脱落进入管路造成下游阀件、传感器的堵塞故障。

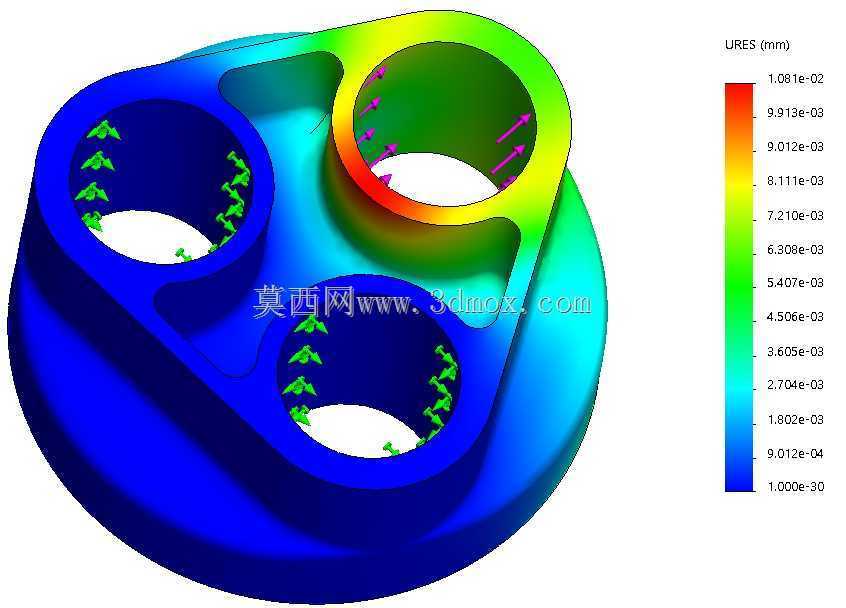

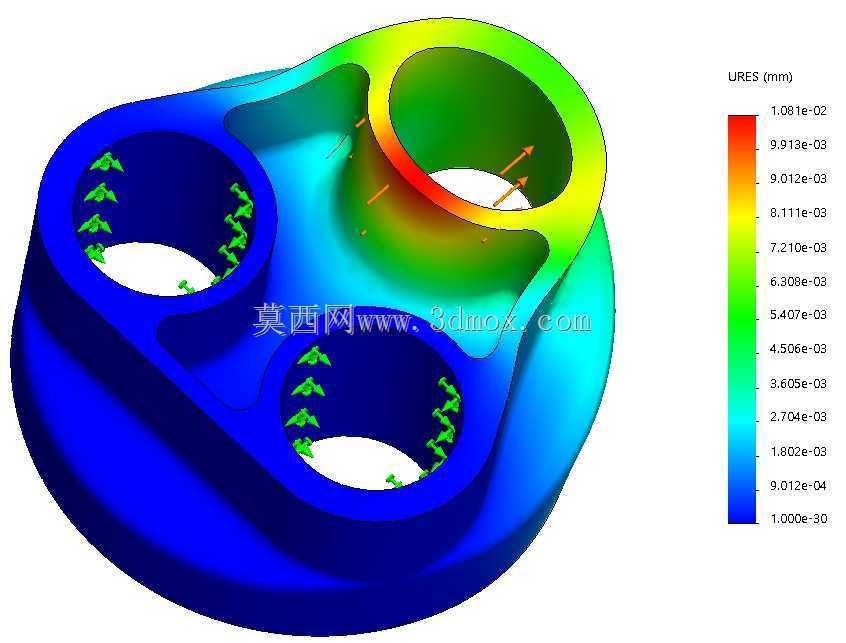

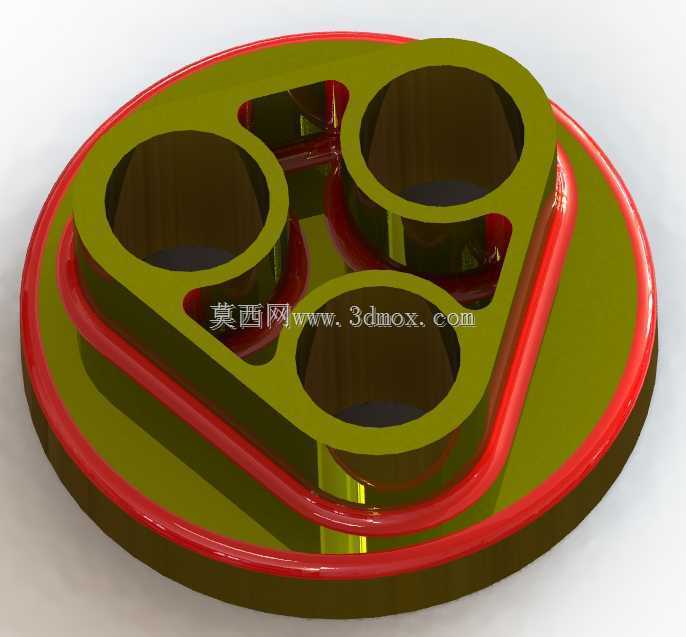

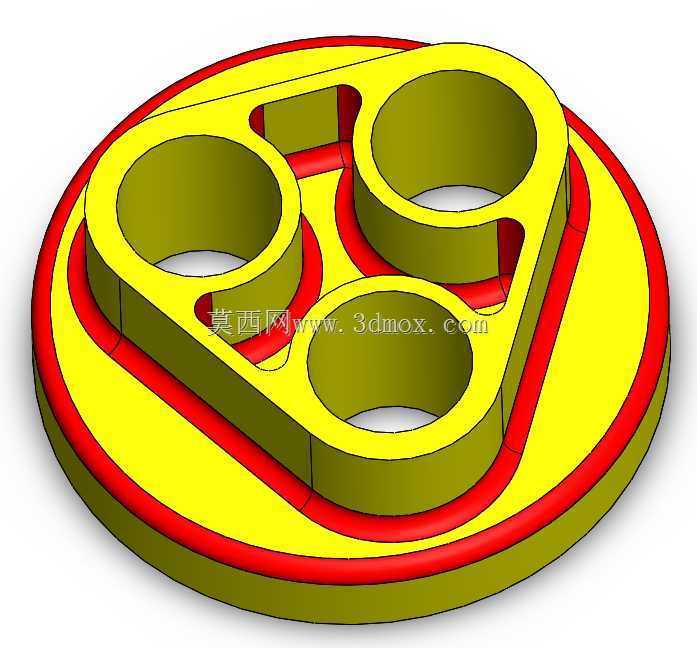

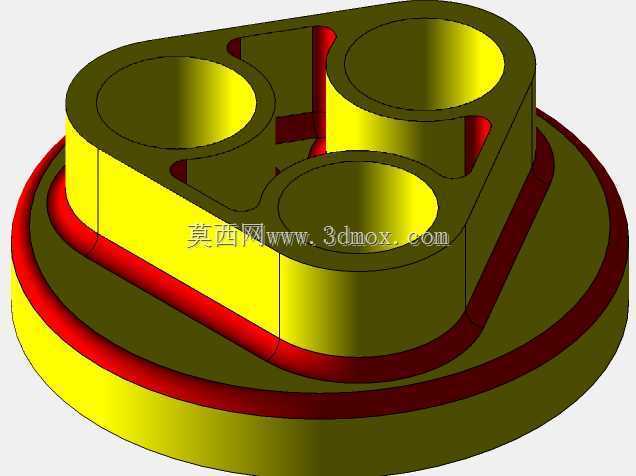

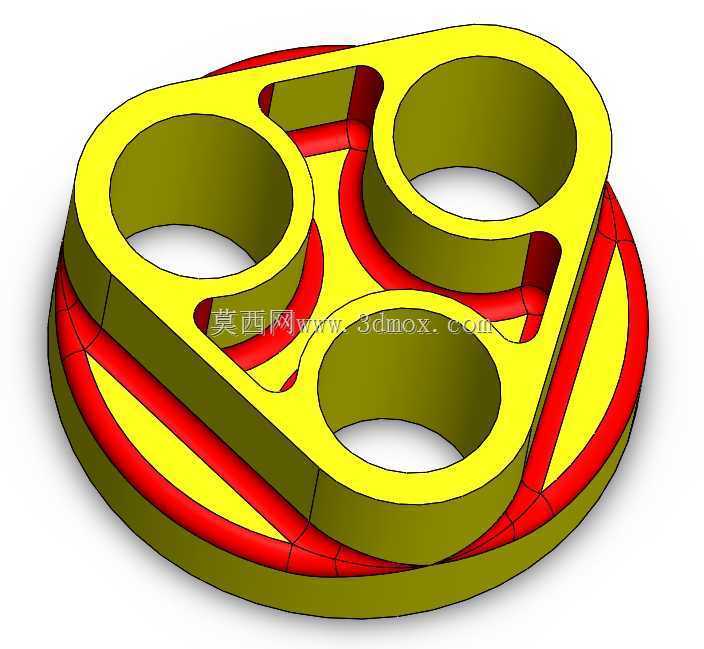

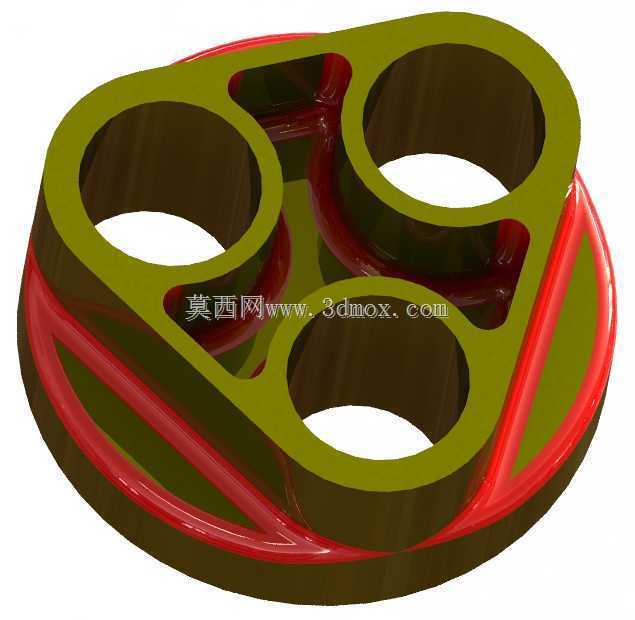

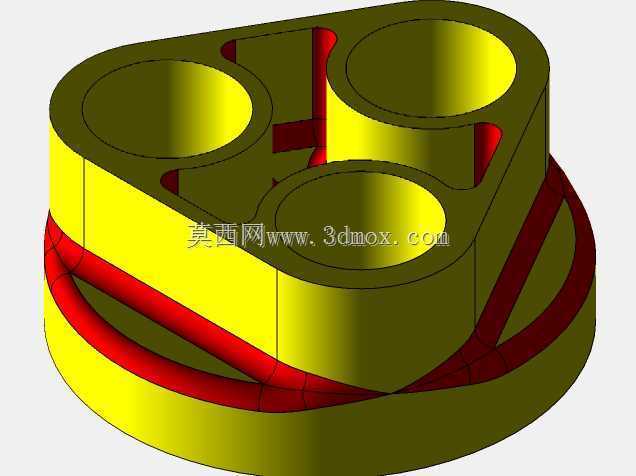

　　在功能特性上，这款基座区别于传统的单孔法兰，将三个独立的连接通路集成在同一个法兰底座上，相比三个独立法兰并排安装的方案，能够减少60%以上的安装占用空间，同时减少了安装面的密封点数量，降低了泄漏风险。三个孔之间的连接区域做了下沉式减重设计，在不降低整体结构强度的前提下，尽可能去除多余的材料，既降低了零件自身重量，也减少了加工过程中的材料去除量，提升加工效率、降低制造成本。底座与三个圆筒的衔接位置全部采用R3以上的圆角过渡，在三维建模过程中，这些圆角的参数经过反复调整，既保证拔模角度满足注塑或者铸造的工艺要求，也避免圆角过大导致安装面的有效接触面积不足。实际应用中，这款基座可以直接替换部分小型设备上的多通路转接块，不需要改动原有设备的安装孔位，因为圆形法兰的安装适配性更强，即使原有安装位是方形沉台，只要沉台内径大于基座外径，就能实现稳定安装。另外，基座表面的红黄分区是建模时的面区分标识，实际加工时可以根据使用场景选择阳极氧化、喷塑、镀锌等不同表面处理方式，适配腐蚀环境、户外环境、洁净车间等不同工况的使用要求。在受力表现上，三角排布的三个安装孔能够将外部管路的振动、拉扯力均匀分散到整个圆形底座上，相比单排排布的多孔结构，抗侧向载荷的能力提升40%以上，即使设备运行过程中存在持续振动，也不容易出现连接松动、基座断裂的问题。
