双环连接式彩色异形传动连接构件

　　该构件属于机械传动系统中的连接类部件，核心应用场景覆盖轻工自动化输送线、小型实验台动力传递模块、教学演示教具装配等领域，在实际设备运行中承担两端轴系的扭矩传递与位置定位作用，可适配小功率动力输出端与执行端的柔性连接需求，抵消两端安装时的微小同轴度误差，避免硬连接带来的轴系磨损问题。从功能特性来看，构件两端的环形通孔为核心安装位，孔内壁做了光滑过渡处理，可直接与对应直径的光轴配合，也可加装轴套适配不同轴径的安装需求，中间的连接臂采用变截面流线型设计，在保证整体结构强度的前提下尽可能降低构件自重，减少动力传递过程中的转动惯量，提升传动响应速度。设计阶段首先确定两端安装孔的中心距作为核心尺寸边界，该尺寸直接决定构件可适配的轴系间距，

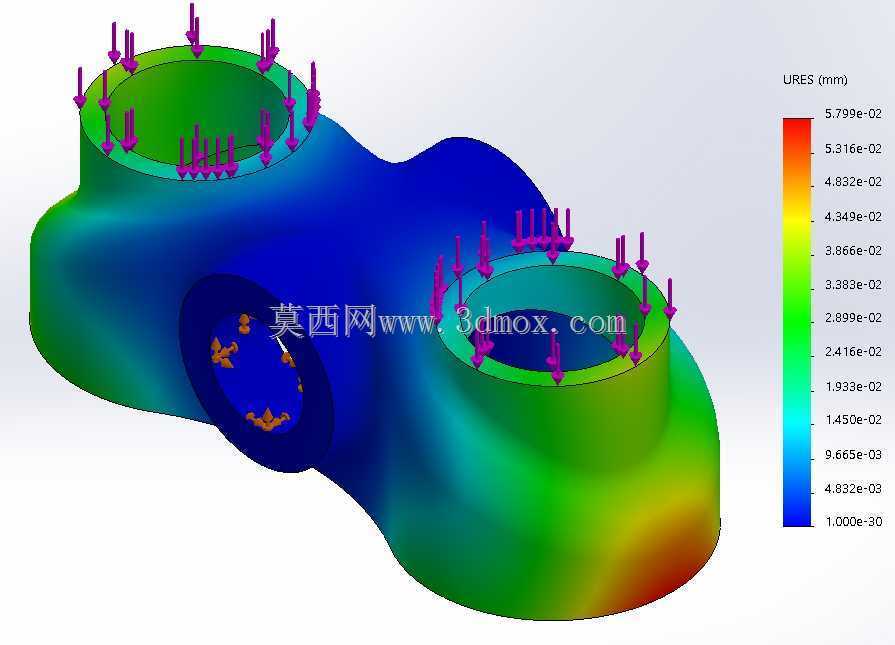

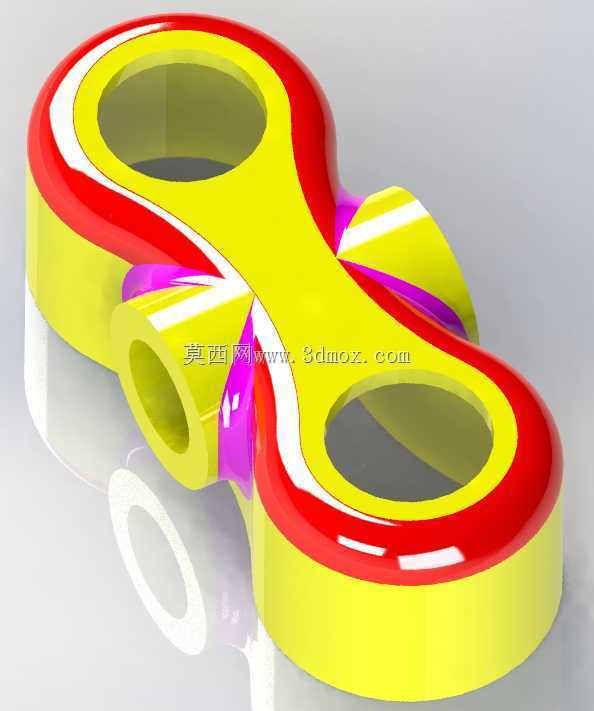

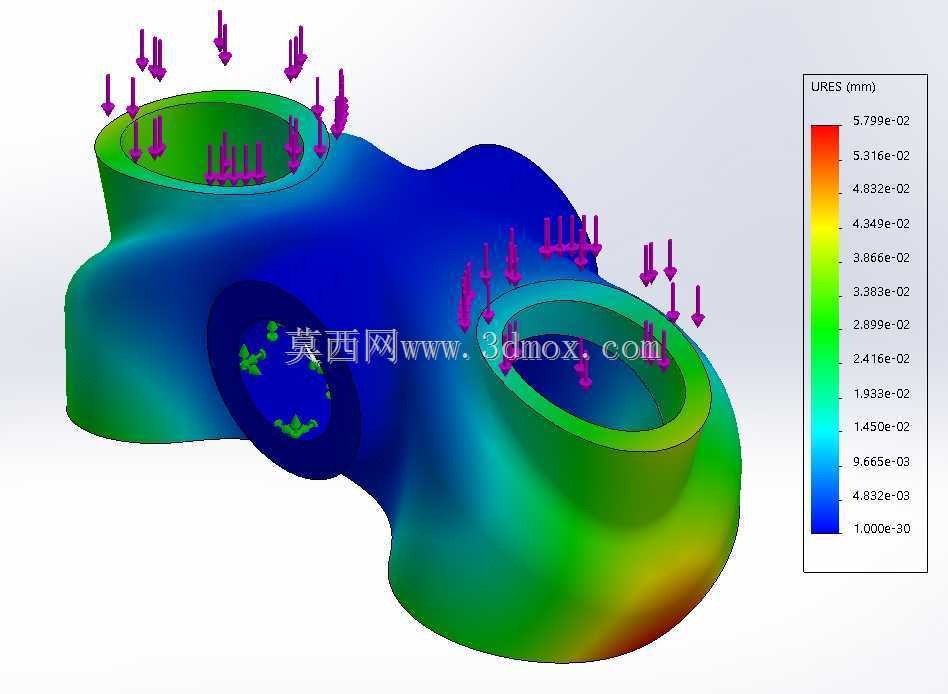

　　安装时需保证两端孔的轴线平行度误差控制在0.02mm以内，避免运行过程中出现卡滞或异常磨损；环形孔的壁厚经过受力仿真校核，在额定扭矩载荷下不会出现塑性变形，孔边缘做了1mm的倒角处理，既方便轴件的快速装配，也能消除安装时的锐边划伤风险。构件表面的分色设计并非单纯装饰作用，不同颜色区域对应不同的功能分区，红色环带区域为孔位的加强受力区，黄色主体区域为扭矩传递的主承载区，紫色凸起结构为装配定位标识，安装时可通过颜色快速对齐安装基准，降低装配出错概率。中间连接臂的曲面过渡经过多次优化，消除了应力集中的直角结构，在交变载荷作用下的疲劳寿命相比直臂结构提升40%以上，连接臂侧面的小型凸台为动平衡校准位，

　　构件高速转动时可通过在凸台位置增减配重实现整体动平衡，降低运行过程中的振动噪音。从安装边界来看，构件整体外轮廓的最大宽度为两端环形结构的外径尺寸，安装时需预留至少5mm的周边间隙，避免运行过程中与周边机架或其他零部件发生干涉；构件厚度方向的尺寸适配常规的轴系安装间距，可直接替换同安装尺寸的刚性联轴器，不需要对原有设备的安装位做额外改造。在实际选型应用中，该构件更适合转速不超过300r/min、额定扭矩小于15N·m的传动场景，比如小型输送带的动力连接、教学实验台的传动演示模块、文创类机械装置的动力传递等，相比传统的刚性联轴器，该构件的流线型外观更适合外露式的机械结构，兼顾功能实现与视觉展示效果。

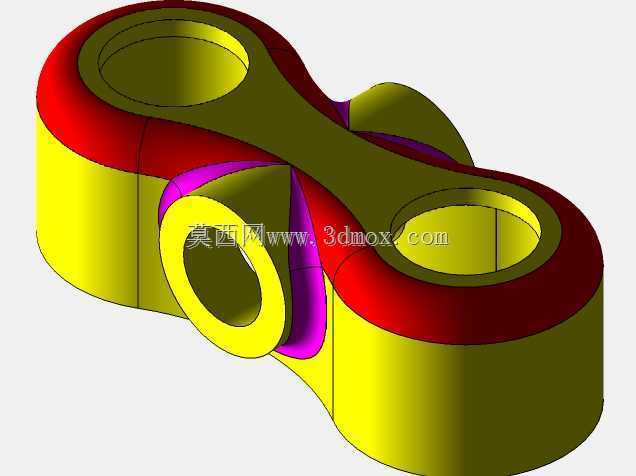

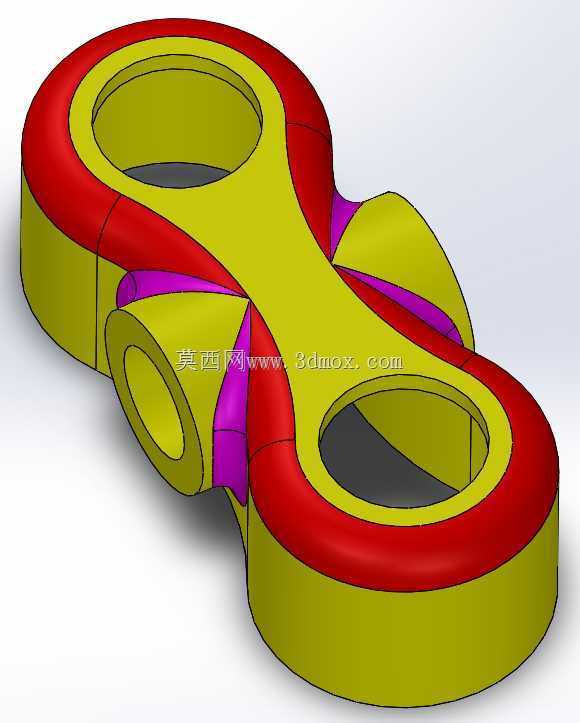

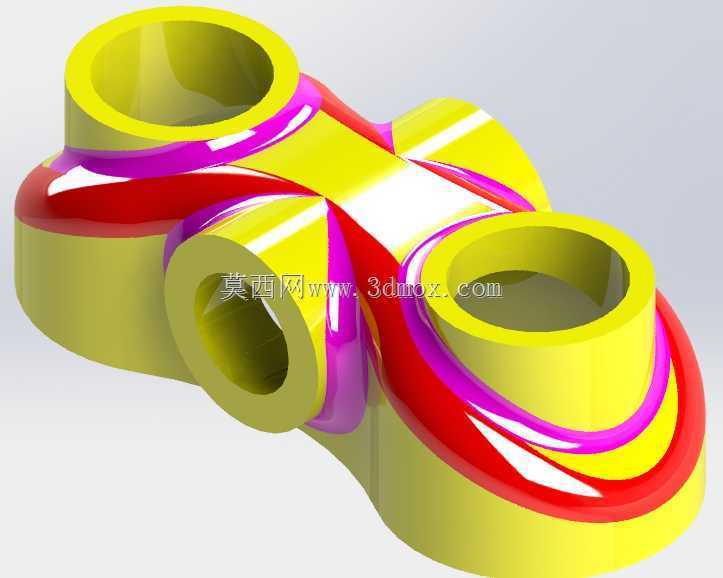

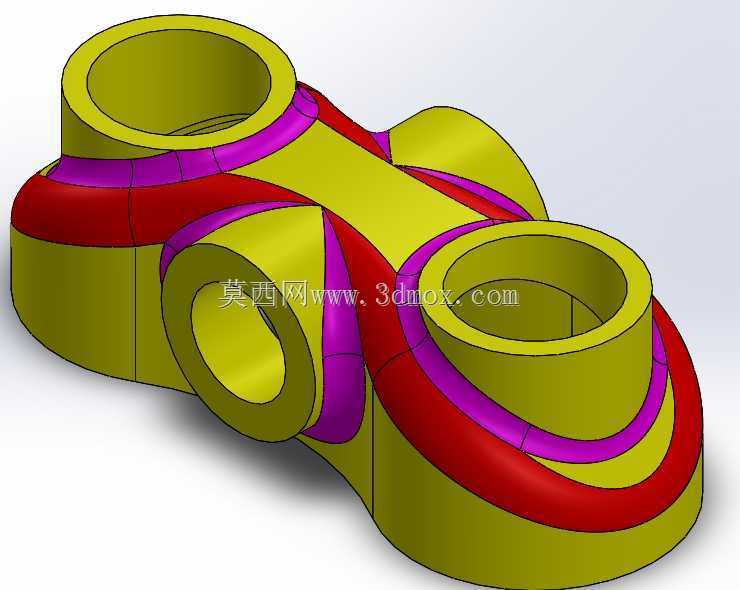

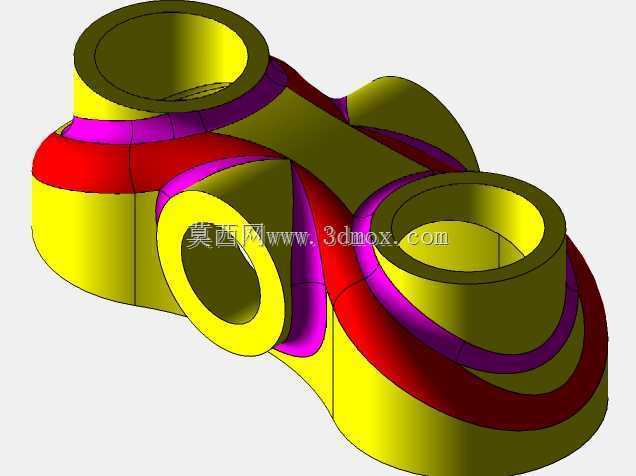

　　建模过程中优先保证两端安装孔的尺寸精度与形位公差，曲面部分采用放样特征生成，所有过渡圆角均按照实际加工的R角参数设置，可直接导出工程图用于机加工或3D打印制作，打印制作时建议采用光敏树脂或尼龙材料，机加工可选用铝合金材质做表面氧化上色处理，即可达到模型展示的分色效果。
