叉形连接支架结构设计

　　这类叉形连接支架在工业传动、连杆机构以及工装夹具领域应用十分广泛，常见于需要实现多节点铰接、载荷分散传递的运动机构中，比如自动化生产线的连杆驱动单元、轻工机械的执行端连接部位，还有部分专用设备的可调支撑结构上都能看到同类型构件的身影。从实际使用场景来看，这类构件往往需要同时承受多方向的交变载荷，一端的大尺寸开孔通常用于与主轴或者固定铰接轴配合，承担主要的载荷输入，另一端的两个分叉式带孔结构则用于连接两个独立的从动部件，实现单输入点向双输出点的运动或者力的传递，相比单臂式连接件，这种叉形结构能更好地分散应力，避免局部应力集中导致的构件变形或者断裂。

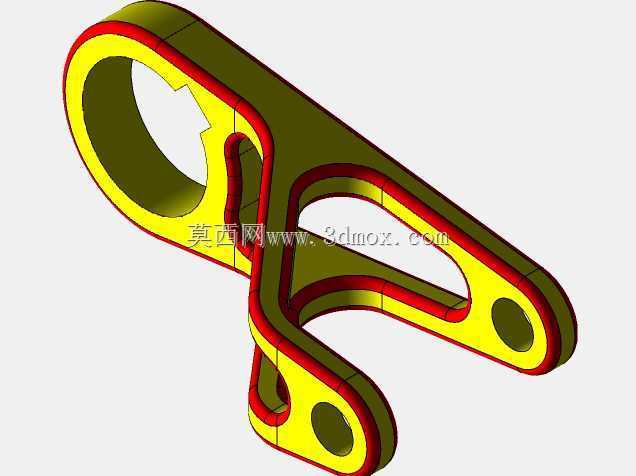

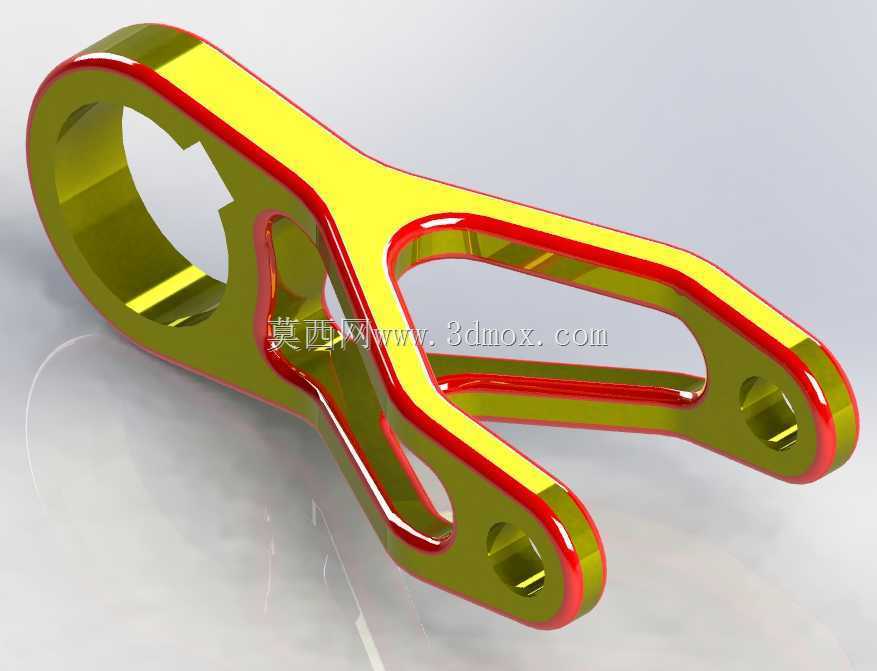

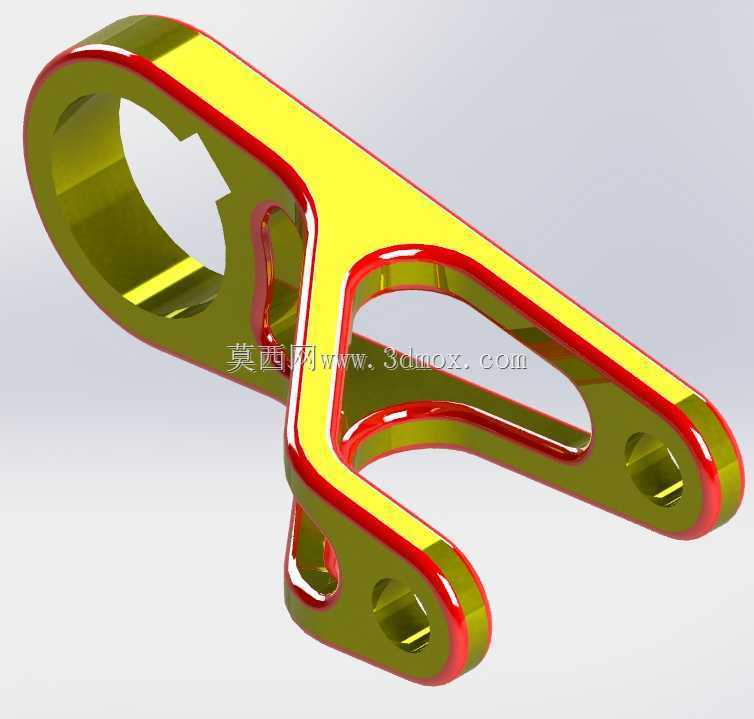

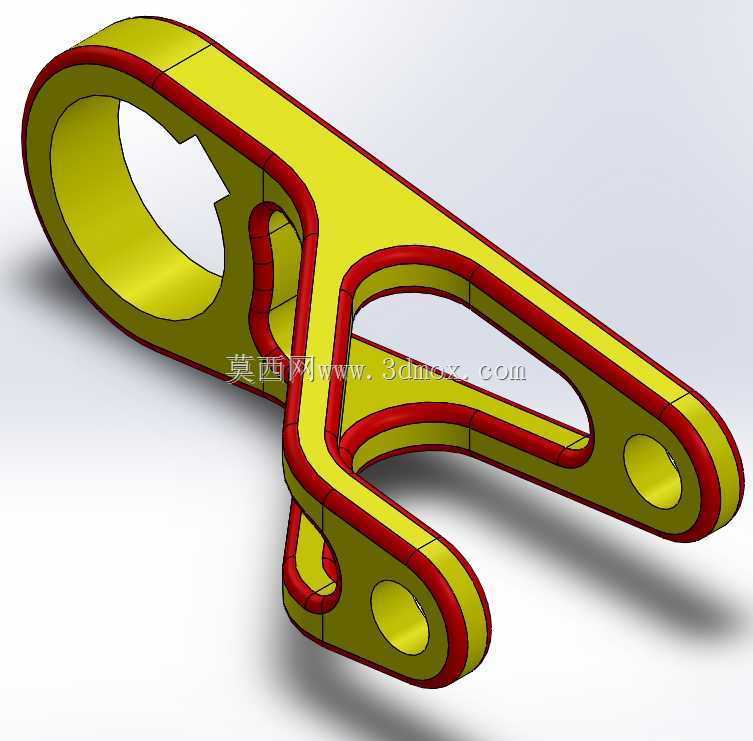

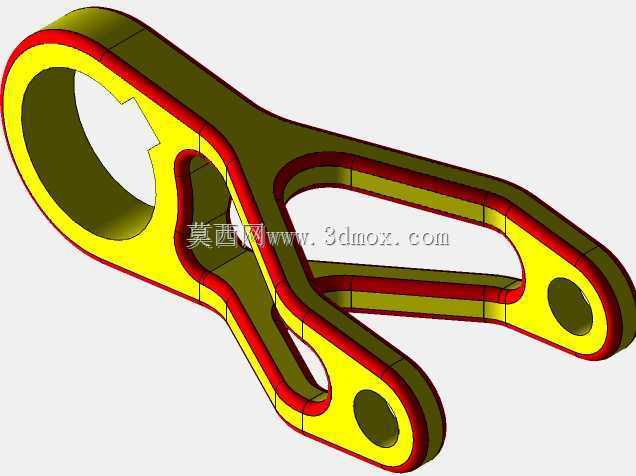

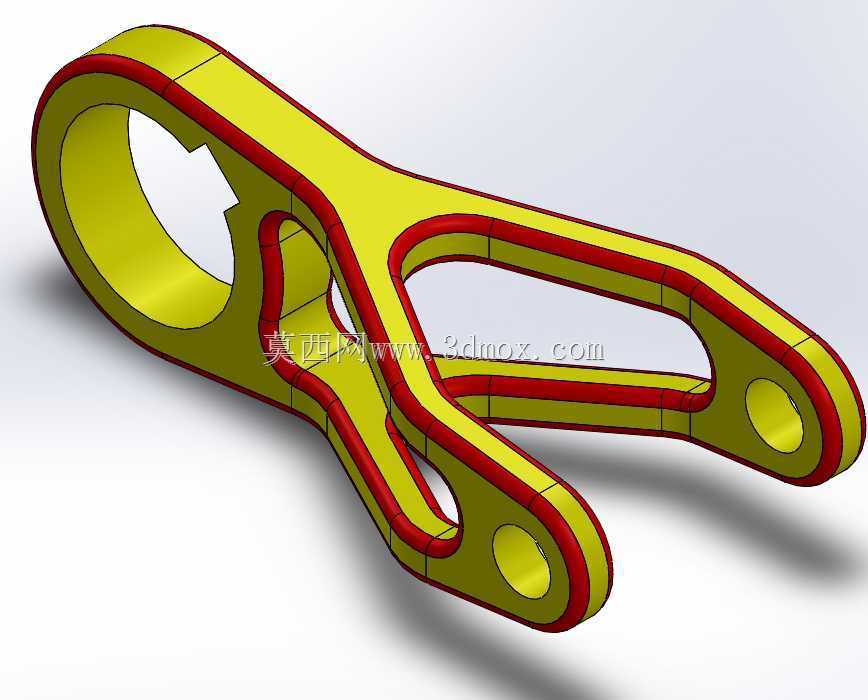

　　从结构设计的思路来看，整个构件采用了等强度优化的轮廓走向，主体的肋板走向完全顺着载荷传递的路径布置，没有多余的冗余结构，在保证整体刚性的前提下尽可能降低了构件的自身重量。大端的安装孔做了加厚的孔边处理，孔壁的厚度经过载荷校核，能够满足铰接配合时的接触应力要求，避免长期转动磨损导致的孔位失圆；分叉端的两个安装孔同样做了局部加厚，孔位的同轴度、孔与大端孔的位置度都有严格的公差要求，保证安装后连杆运动过程中不会出现卡滞、偏磨的问题。构件的边缘全部做了圆角过渡处理，一方面是消除加工过程中的应力集中源，提升构件的疲劳强度，另一方面也能避免安装调试过程中尖锐边角对操作人员造成划伤，同时在做表面处理的时候，圆角结构也能让涂层或者镀层附着更加均匀，提升构件的防锈耐腐蚀能力。

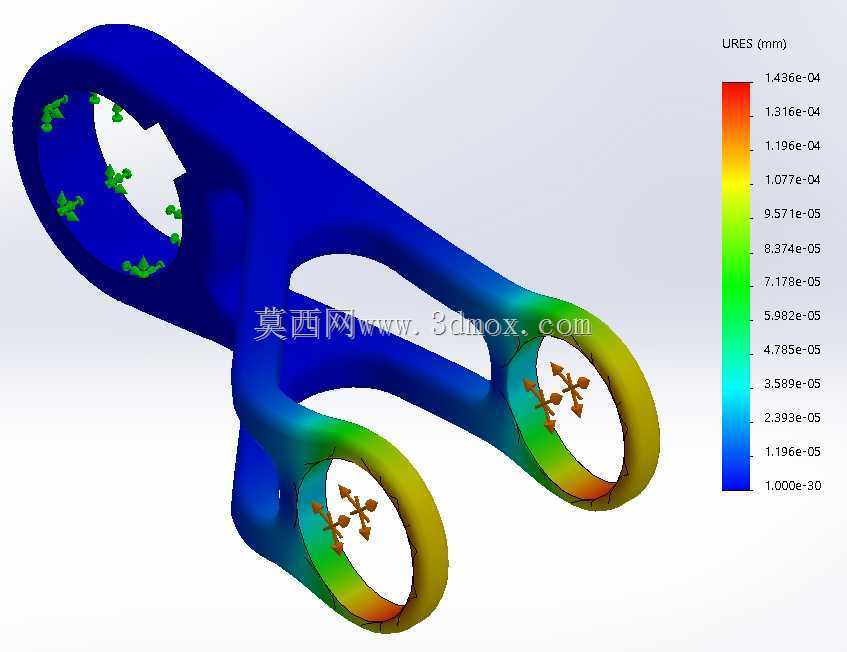

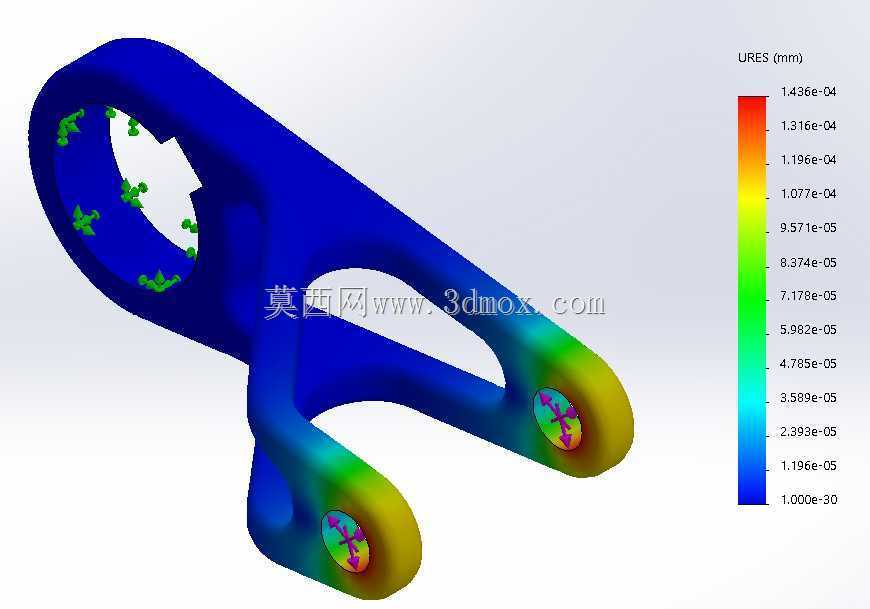

　　从安装边界的尺寸逻辑来看，大端孔的直径决定了适配铰接轴的规格，通常这类孔的配合公差会选H7或者H8级，根据使用场景如果是需要相对转动的铰接配合，会搭配铜套或者滚针轴承使用，如果是固定连接的场景则会采用过盈配合或者键连接传递扭矩。两个分叉端的孔中心距是机构运动计算的核心参数，直接决定了连杆机构的运动行程和传力比，设计时需要根据整个机构的运动仿真结果反复校核，避免运动过程中出现死点或者干涉问题。构件的整体厚度需要根据额定载荷做校核，通常会通过有限元分析模拟最大载荷下的应力分布，在应力较小的区域做减重镂空处理，就像这个构件中间的镂空结构，在不影响整体刚性的前提下减少了材料用量，也降低了运动过程中的惯性负载，对于高速运动的连杆机构来说，更低的自重意味着更小的启停冲击，能有效提升整个机构的运行稳定性和使用寿命。

　　实际生产中这类构件如果是小批量试制通常会采用整块铝坯或者钢坯通过五轴加工中心铣削成型，表面做阳极氧化或者喷塑处理提升耐磨和耐腐蚀性能，如果是大批量量产则会采用模锻工艺制作毛坯，再通过机加工保证关键尺寸的精度，模锻件的金属纤维走向会顺着构件轮廓分布，相比切削加工的零件拥有更好的力学性能，能承受更大的冲击载荷。在装配环节，这类支架安装时需要保证大端铰接轴的轴线与两个分叉端孔的轴线平行度误差在允许范围内，否则会导致运动过程中附加弯矩过大，加速铰接部位的磨损，严重时甚至会造成支架断裂。日常维护中需要定期检查铰接孔的磨损情况，以及支架本体是否出现疲劳裂纹，尤其是在承受交变冲击载荷的使用场景下，定期的探伤检查能有效避免设备故障引发的生产事故。
