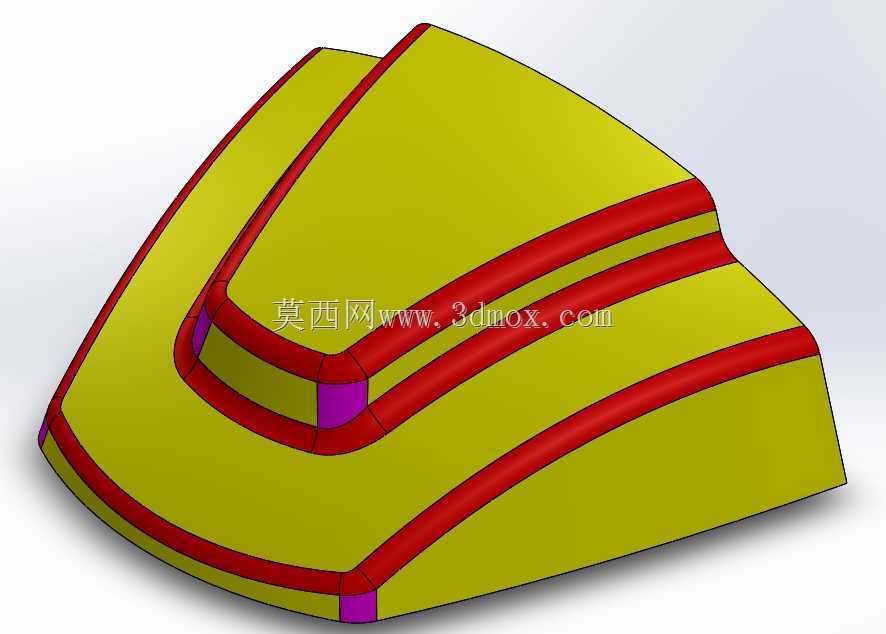

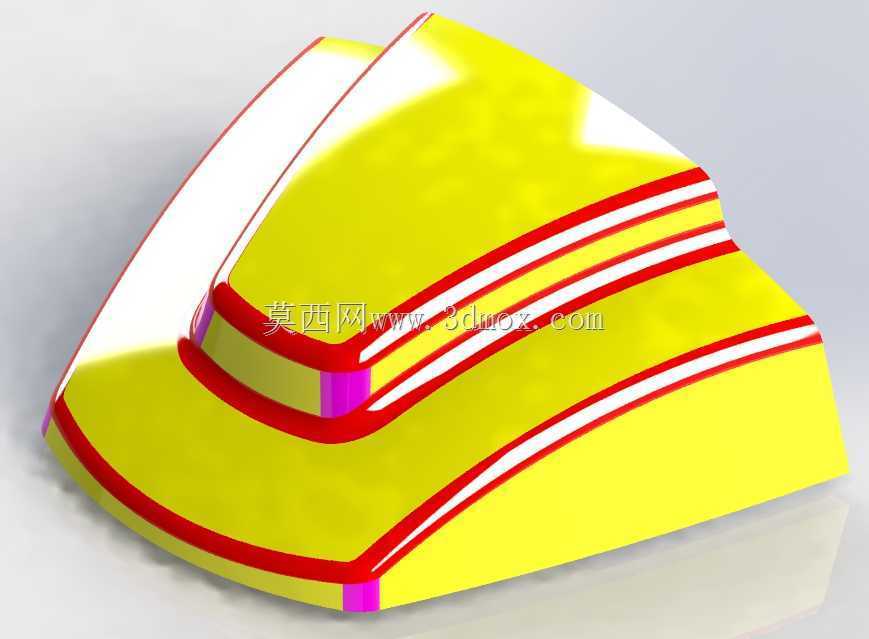

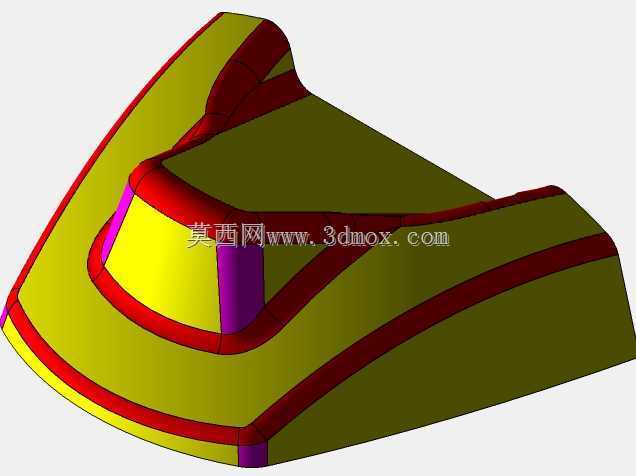

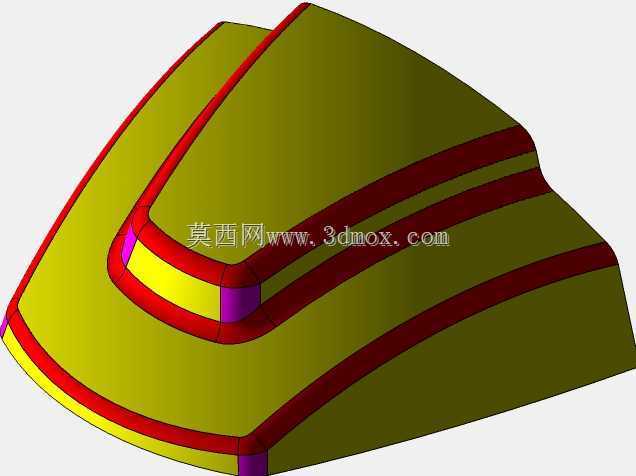

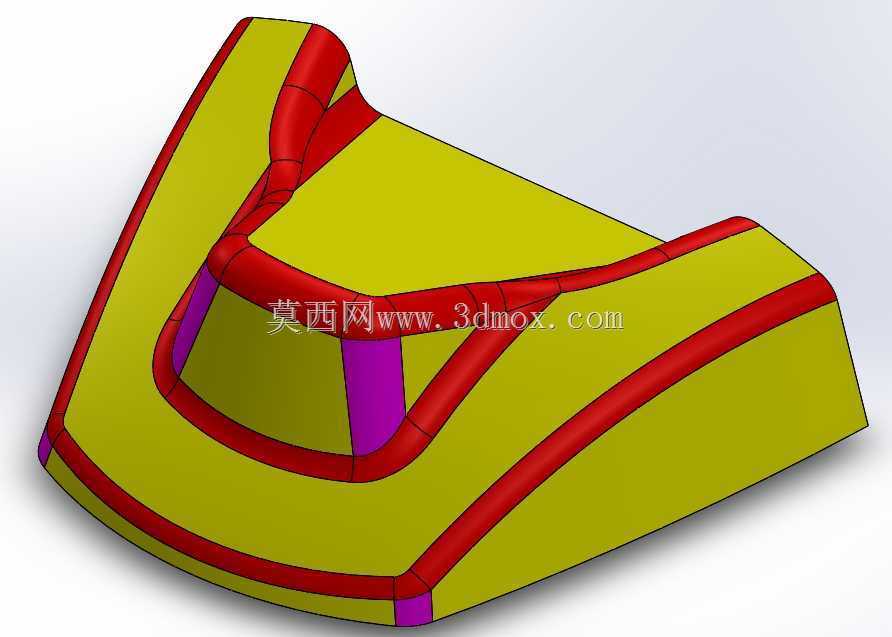

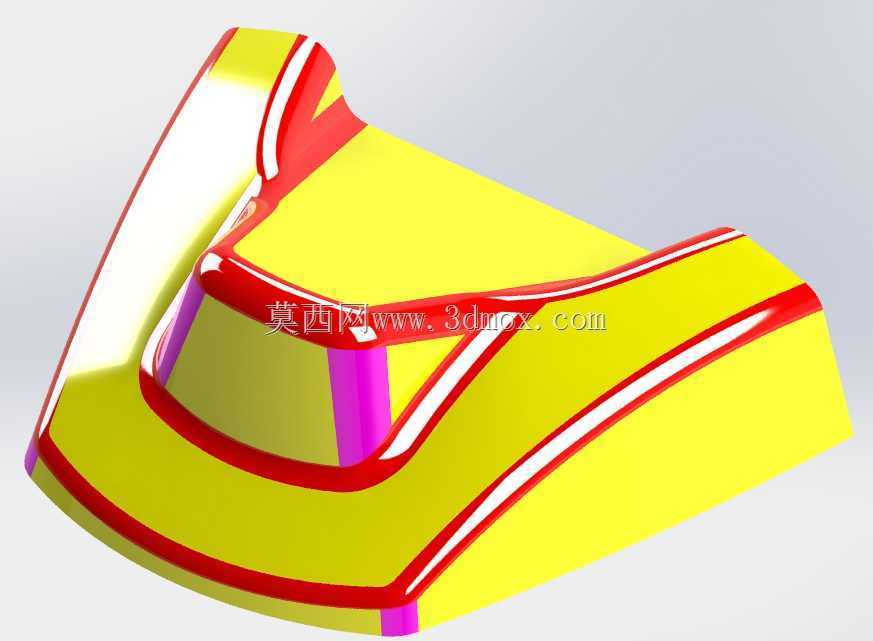

流线型曲面壳体结构三维数模

　　该曲面壳体结构在实际工程应用中，多作为小型检测传感单元的外部防护承载件，常见于工业现场非接触式检测工位的外露部件封装，可适配流水线旁置式视觉检测、位移传感模块的外装需求，能够在多尘、存在少量切削液飞溅的机加工车间环境下，为内部精密检测元件提供物理防护，同时依靠曲面导流特性减少表面积尘，降低日常运维的清洁频次。从结构功能层面看，该壳体采用一体化曲面成型思路，整体无尖锐棱角，外表面设置的多道平行凸筋并非装饰性结构，一方面可提升薄壁壳体的整体刚性，减少薄壳结构受外力挤压产生的形变量，另一方面凸筋形成的凹凸结构可在壳体安装时作为定位参照，辅助装配人员快速对齐安装基准，避免装偏导致的内部元件对位误差。壳体边缘设置的外翻边结构，

　　可在装配时与底部安装基座形成贴合面，配合密封胶条即可实现IP54级别的基础防护，阻挡粒径较大的粉尘与飞溅液滴进入壳体内部，适配多数普通工业现场的使用环境。设计过程中优先考虑了曲面的工艺可实现性，所有曲面过渡均采用G2连续曲率，不存在曲率突变的折角区域，若采用注塑工艺生产，可避免塑料熔体在型腔填充时出现流速不均导致的熔接痕、缺胶问题；若采用板材吸塑成型，也可保证板材拉伸过程中壁厚变化均匀，不会出现局部过薄导致的强度不足问题。从安装边界来看，该壳体整体投影轮廓为类梯形结构，最大宽度方向尺寸控制在120mm范围内，最大长度方向尺寸不超过180mm，壳体总高度为65mm，安装时仅需在底部基座预留对应尺寸的矩形安装位即可，

　　无需额外占用周边设备的安装空间，适配现有多数小型检测工位的安装空间余量。壳体底部预留的安装孔位采用沉孔设计，装配后螺丝头部不会突出壳体外表面，既避免了突出结构勾挂现场管线、操作人员衣物的风险，也能保证外表面的平整性，减少积尘死角。壳体上的彩色标识区域并非后期喷涂，而是在建模阶段就预留了嵌件安装槽，可直接粘贴反光标识条或者嵌入成型的彩色装饰条，无需后续二次加工，减少生产工序。在结构强度校核层面，该壳体采用2mm均匀壁厚设计，结合表面的加强凸筋结构，可承受10N的侧向冲击力不产生永久变形，完全满足工业现场日常操作中的意外磕碰防护需求，同时薄壁结构也能控制整体零件重量，单个壳体重量不超过80g，不会对安装基座造成额外的负载压力。

　　曲面的倾斜角度经过反复调整，当壳体安装在距离检测面150mm高度时，外表面不会反射现场照明光源的光线到内部检测元件的接收端，避免杂光干扰导致的检测数据误差，这一细节设计在光学类检测传感部件的外壳设计中尤为关键，很多同类外壳设计往往忽略曲面反光的影响，导致现场使用时需要额外粘贴遮光材料，增加装配工作量。壳体的侧边预留了走线缺口，可直接引出内部元件的通讯线缆与供电线缆，缺口处设置的圆角结构可避免线缆被壳体锐边割破绝缘层，提升长期使用的可靠性。
