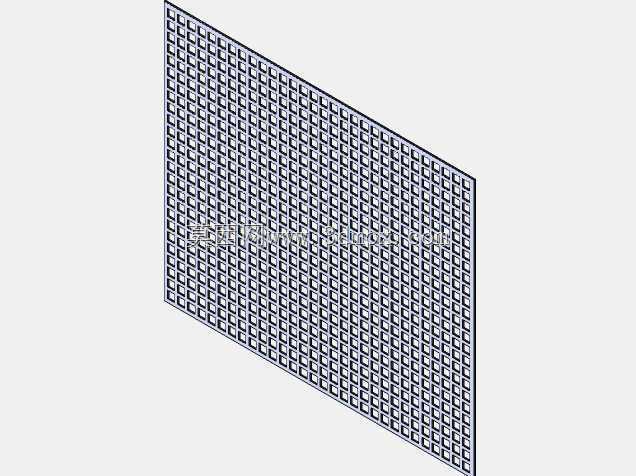

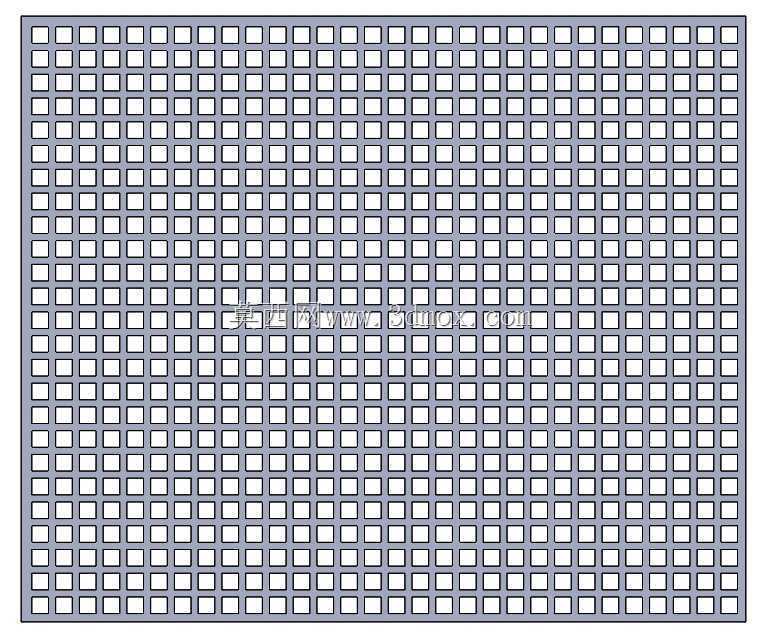

7mm间距方形阵列穿孔板结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:610834
  • 7mm间距方形阵列穿孔板结构设计
  • 7mm间距方形阵列穿孔板结构设计

  在自动化生产线的物料筛分工位、实验室流体试验台的整流段、电子设备的通风散热安装位,这类等间距方形穿孔板都是出镜率极高的结构件,很多刚入行的结构设计师容易把这类零件当成简单的平板打孔,实际在工程落地时要考量的边界条件非常多。先从实际使用场景说起,在颗粒物料筛分场景下,这类7mm孔距的方形穿孔板,单孔边长匹配常规小尺寸工业零件、塑料颗粒、粮食籽粒的筛分粒径,孔与孔之间的筋宽均匀一致,不会出现局部筋宽过窄导致的受力断裂问题,也不会因为筋宽过宽造成有效开孔率不足,影响筛分效率。如果是用在风洞或者流体管路的整流段,整齐排布的方形孔可以把紊乱的来流切割成多股均匀的小流束,大幅降低流场的湍流度,比圆孔整流板的整流效率更高,

  因为方形孔的孔间连通缝隙更少,流束之间的干扰更小,很多小型试验台的进气段都会优先选这类方孔阵列板。再说到设计思路,做这类穿孔板的三维建模时,最忌讳一个个手动打孔,不仅效率低,后续改孔距、改孔径的时候要全部重做,正确的建模逻辑是先确定基板的整体外形尺寸,根据安装空间预留好周边的安装边距,安装孔的位置要避开内部穿孔的阵列区域,防止安装时螺栓和穿孔区域干涉,然后先做单个方形孔的切除特征,再用线性阵列命令按照7mm的节距双向阵列,阵列的时候要注意边缘的孔到基板侧边的距离要和孔间筋宽保持一致,避免出现边缘孔切到基板外沿的情况,最后再做边角的倒角处理,去除锐边防止安装时割手。从安装边界来看,这类穿孔板的厚度选择要匹配使用场景的受力要求,

  如果是作为设备的防护通风板,厚度选1-2mm的冷轧板即可,冲压成型后做喷塑处理就能满足防锈要求;如果是作为物料筛分的承托板,厚度要选3-5mm的不锈钢板,因为要持续承受物料的冲击和摩擦,太薄的板用久了会出现中部下凹变形,导致孔位错位,筛分精度下降。安装的时候一般是在板的四周预留10-15mm的无孔安装边,每隔100-150mm设置一个安装孔,用螺栓或者压条固定在机架上,对于尺寸较大的穿孔板,还要在背面增加加强筋,防止板件在气流或者物料冲击下产生共振异响。另外在孔型的细节设计上,方形孔的边角要做0.2-0.5mm的小圆角过渡,不要做成绝对的直角,一方面是冲压加工的时候直角位置容易出现应力集中导致模具崩刃,另一方面直角位置容易卡料,

  筛分物料的时候颗粒卡在直角位置很难清理,时间长了会堵塞孔位影响通过率。如果是用在食品或者医药行业的筛分场景,还要注意穿孔板的表面粗糙度要达到Ra0.8以下,孔壁不能有毛刺,防止物料残留滋生细菌。很多设计师在选型的时候容易混淆孔距和孔径的概念,这里的7mmPitch指的是相邻两个孔的中心距是7mm,不是孔的边长是7mm,实际建模的时候要根据需要的开孔率计算单孔的边长,比如要保证30%的开孔率,单孔边长大概在3.8mm左右,孔间的筋宽就是3.2mm,这个筋宽尺寸刚好兼顾了结构强度和开孔率,不管是通风还是筛分都能满足大部分常规工况的需求。还有一点容易被忽略的是穿孔板的平面度要求,作为安装基准板使用的时候,平面度要控制在每米0.5mm以内,不然安装在设备上会出现缝隙,导致漏料或者漏风,如果是作为视觉检测的背光源安装板,平面度要求更高,不然光源照射出来的光线不均匀,会影响视觉检测的精度。
