FMS200工位车身进给用气动气缸结构

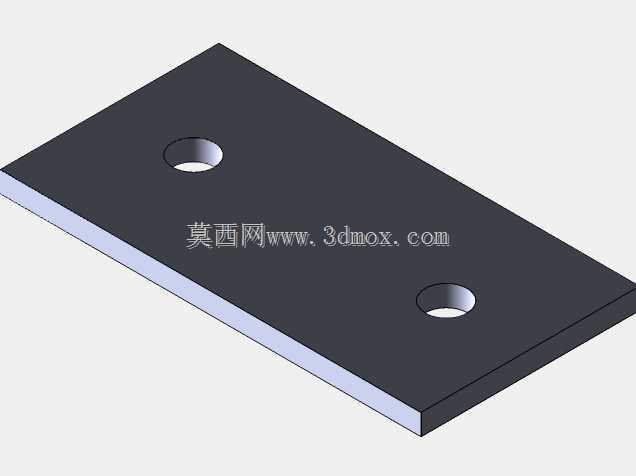

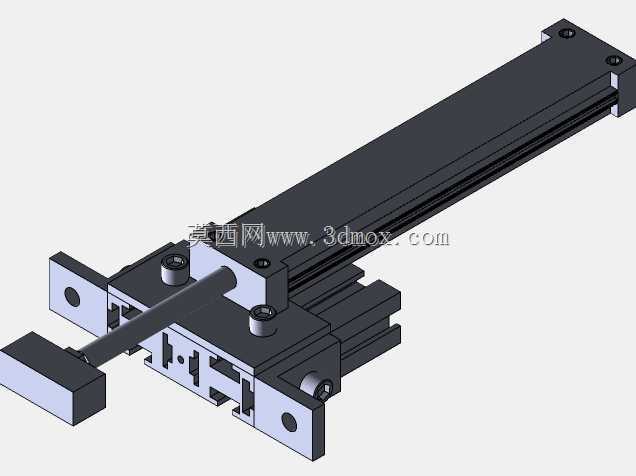

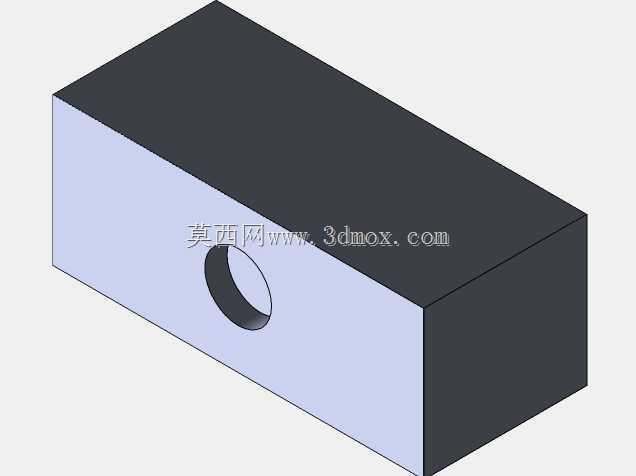

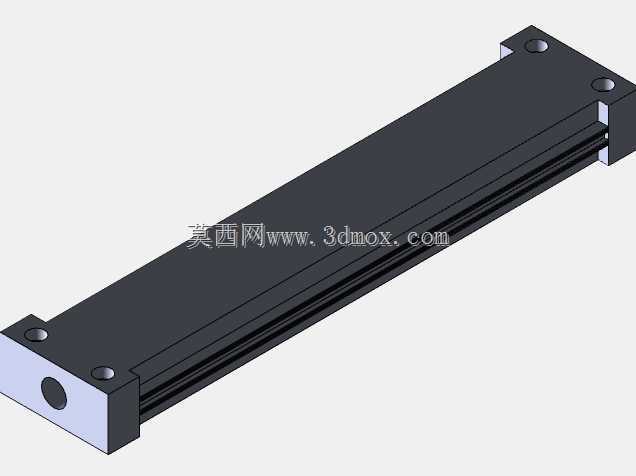

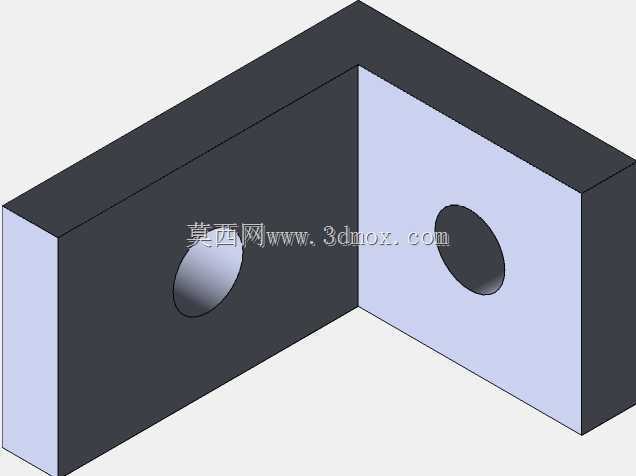

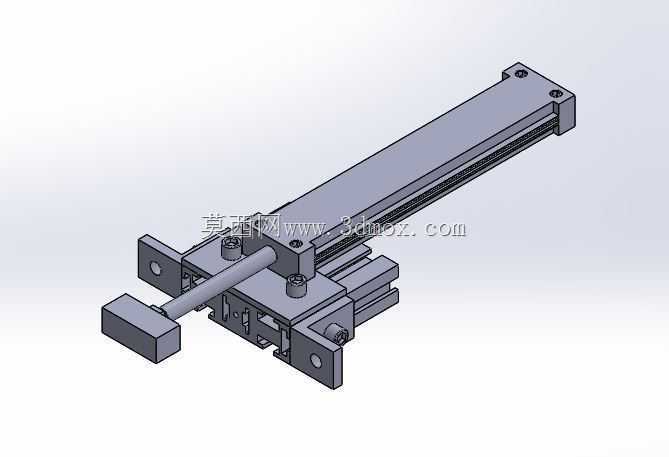

　　这套气动进给气缸结构，是专门针对柔性制造系统FMS200生产线1号工位的车身输送工序开发的直线执行部件，在汽车零部件焊装、预装工位的工件步进输送场景中承担核心驱动作用。从实际工位布局来看，该部件安装在工位侧方的型材安装基座上，整体采用长行程杆状布局，主体缸体沿工件进给方向平行布置，缸体两端设置带安装孔的端盖固定座，可直接通过内六角螺栓锁紧在工位的铝型材安装梁上，不需要额外设计复杂的转接支架，安装面的平面度公差控制在0.1mm以内，能避免缸体受安装应力导致的活塞杆卡滞问题。

　　从功能实现逻辑上，该气缸采用双作用气动驱动逻辑，活塞杆伸出时带动前端的推块接触车身工装的定位接触面，将待加工车身组件平稳推送至工位的预设加工位置，活塞杆缩回时带动推块复位，为下一个待进给工件留出上料空间，行程匹配FMS200工位的标准进给步距，推进行程末端设置有缓冲阻尼结构，能避免硬接触导致的工件定位偏移，也能降低气缸端盖受刚性冲击的损耗。缸体侧方集成了直线导向辅助结构，和活塞杆形成双导向支撑，在承受侧向偏载的时候，能避免活塞杆受径向力出现密封件磨损、杆体弯曲的问题，毕竟车身进给过程中，工件的重心偏移会给驱动件带来不小的侧向力，常规无导向的普通气缸在这类场景下很容易出现密封提前失效、漏气的问题，这套结构的辅助导向滑块和缸体平行布置，导向面采用自润滑耐磨材质，不需要频繁加注润滑脂就能满足长期连续运行的耐磨要求。

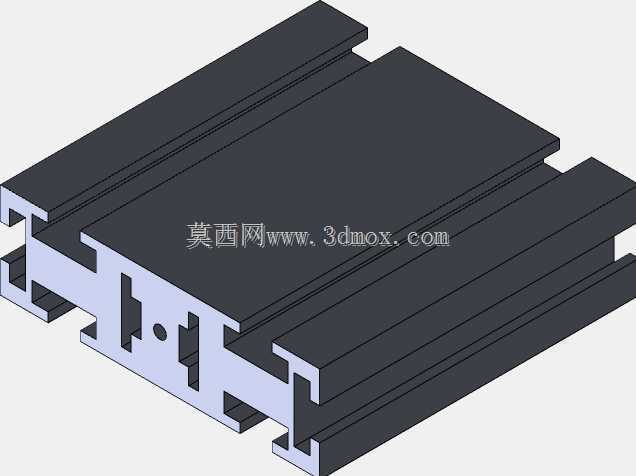

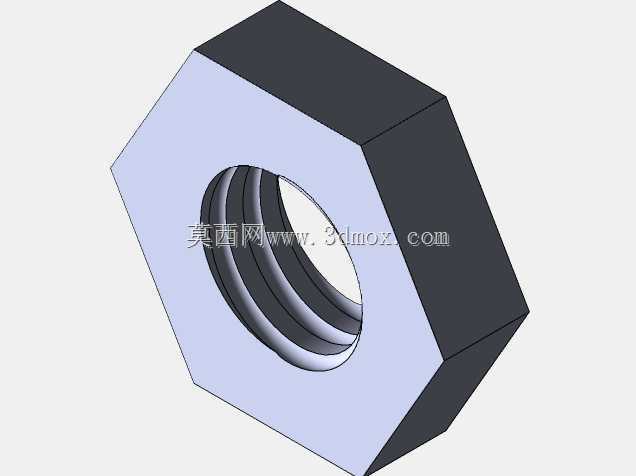

　　设计过程中，首先是匹配工位的安装边界，整体缸体的宽度尺寸控制在适配标准40系列铝型材安装槽的范围内，安装孔的孔距完全匹配型材的槽间距，现场安装时不需要对安装梁进行二次钻孔加工，直接用T型螺栓就能完成固定，大幅缩短产线调试的装配周期。前端推块采用可拆卸式设计，推块和活塞杆端部通过螺纹连接加锁紧螺母固定，可根据不同批次车身组件的接触面形状更换对应外形的推块，不需要更换整个气缸总成，提升了部件的通用适配性。缸体上预留了磁性开关的安装槽位，可根据工位的控制需求加装磁感应传感器，实时反馈活塞杆的伸出、缩回位置信号，给产线PLC提供动作到位的判断依据，不需要额外外置行程开关，简化了工位的电气布线复杂度。

　　从实际运行的工况适配来看，该气缸适配常规工厂气动系统0.5-0.7MPa的供气压力范围，推力输出完全满足车身组件步进输送的负载要求，运行速度可通过回路中的节流阀进行无级调节，能匹配产线不同生产节拍下的进给速度需求，慢进时可以保证工件定位的平稳性，快进时能缩短工位的辅助作业时间。结构上所有外露的金属件都做了发黑防锈处理，能适应焊装车间少量焊接飞溅、切削雾气的工作环境，密封件采用耐磨损的气动专用密封材质，长期往复运行的漏气量控制在行业标准允许的范围内，维护时只需要定期检查供气过滤装置的排水情况、更换磨损的密封件即可，整体维护成本较低。

　　在三维建模的细节处理上，所有安装孔的位置、配合面的尺寸都完全按照实际加工公差进行建模，端盖和缸筒的配合、活塞杆和导向套的配合、辅助导向滑块和导轨的配合都保留了合理的装配间隙，建模过程中对所有的螺纹特征、安装避让槽、锁紧螺钉的位置都做了完整还原，导入产线整体装配模型时不会出现干涉问题，能直接用于产线的布局干涉检查、气动回路的模拟仿真，也能作为后续同类工位进给机构设计的参考原型，对于刚接触气动执行机构选型、产线工装设计的结构工程师来说，这套结构的布局逻辑、安装方式设计都有很强的实际参考价值，能直观了解到生产现场用的进给气缸不是单纯的标准件选型，还需要结合工位的负载、安装空间、导向需求做对应的适配结构设计，才能保证部件在实际生产中长期稳定运行。
