FMS-200转向机构组装件三维结构

项目分类:传感器 发布时间:2022-05-03 ID:610837
  • FMS-200转向机构组装件三维结构
  • FMS-200转向机构组装件三维结构
  • FMS-200转向机构组装件三维结构
  • FMS-200转向机构组装件三维结构
  • FMS-200转向机构组装件三维结构
  • FMS-200转向机构组装件三维结构

  在柔性制造生产线的工位布局中,转向机构承担着工件流转过程中的姿态调整核心作用,是FMS-200模块化生产系统里衔接上下工序的关键执行部件。日常产线运行时,上游工位完成车削加工的工件输送至该机构工位后,机构会根据下游工序的加工需求,将工件旋转至指定角度,再输送至下一加工单元,避免工件姿态错位导致的加工定位偏差,大幅降低产线因工件对位不准产生的停机调试时间。

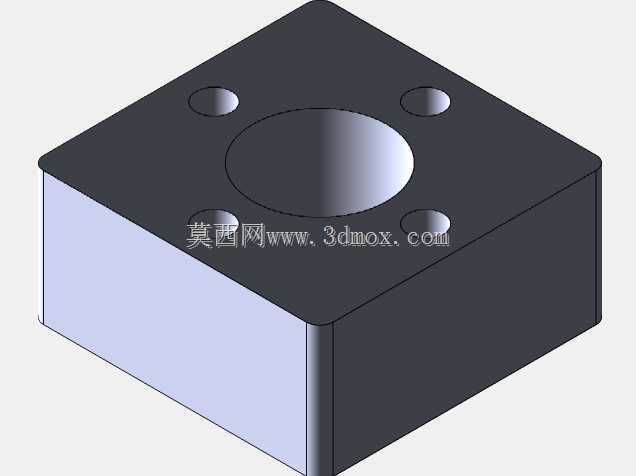

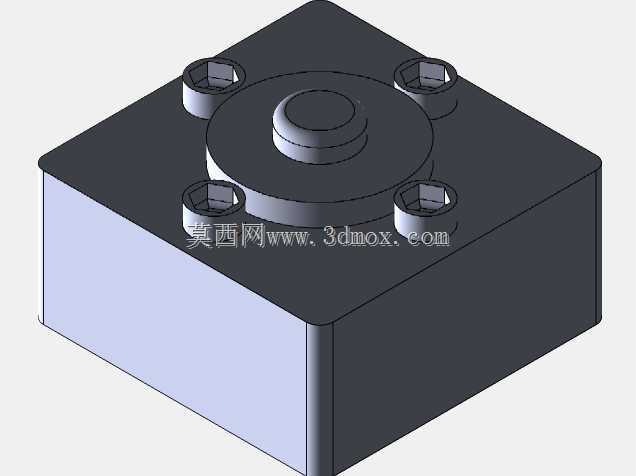

  从结构设计逻辑来看,该转向机构采用方形基座作为主体承载结构,基座顶部设置四个内六角安装孔,可直接通过螺栓固定在生产线的型材工作台面上,安装孔位采用对称式布局,安装时无需额外调整对位基准,现场装配效率较高。基座中心设置带台阶的旋转输出轴,轴体与基座内部的传动组件连接,输出轴顶端的圆形凸台作为工件承载定位面,凸台尺寸与配套工装夹具的定位槽完全匹配,工件放置后可实现快速定位,不会在旋转过程中出现滑移偏移。

  设计过程中优先考虑了机构的运行稳定性,基座外壳采用一体化铣削成型结构,摒弃了多块板材拼接的设计方案,减少了拼接缝隙带来的装配误差,同时提升了整体结构刚性,在频繁启停旋转的工况下,基座不会出现共振抖动,保证旋转角度的重复定位精度。四个安装孔的沉头深度经过精准计算,螺栓锁紧后螺栓头部完全没入沉孔内,不会突出基座顶面,避免与周边输送线的导轨、挡停机构产生运动干涉,安装边界可控制在基座本体的方形轮廓范围内,周边预留5mm间隙即可满足安装需求,不会占用过多产线布局空间。

  实际应用场景中,该转向机构可适配多种小型工件的转向输送需求,不仅可用于FMS-200教学实训系统的机构演示,也可直接移植到小型自动化装配线、检测线中作为工位转向单元使用。机构的旋转输出端可根据实际工件的外形更换配套定位工装,无需改动主体基座结构,适配性较强。在实训教学场景中,该组装件可作为机械装配、机构传动原理讲解的实操载体,学员可通过拆解、组装该机构,理解螺栓连接定位、旋转传动副的装配公差配合要求,掌握组装件的装配工艺要点。

  从结构细节来看,基座侧面为平整安装面,可根据需求加装传感器支架、行程挡块等附属配件,无需在基座上额外打孔加工,降低了现场改造的工作量。顶部旋转轴的台阶结构可承受一定的轴向载荷,适配重量在5kg以内的小型工件转向需求,常规的车削加工工件、小型装配组件均可放置在该机构上完成姿态调整。机构整体外形方正,无突出的外露零部件,在产线运行时不会剐蹭操作人员的衣物,也不会与周边移动的机械手、输送托盘产生碰撞,运行安全性较高。

  设计阶段针对安装场景做了多轮适配验证,四个安装孔的孔距符合常规工业铝型材的安装孔位标准,可直接安装在欧标40系列铝型材搭建的工作台上,无需额外制作转接板。旋转轴的中心高度与配套输送线的工作面高度保持一致,工件从输送线转移到转向机构上时无需抬升或下降,可直接平移到位,减少了工件转移过程中的定位误差。机构内部的传动组件采用封闭式设计,基座外壳可阻挡加工过程中产生的切屑、切削液进入传动部位,日常维护时仅需定期在注油点添加润滑脂即可,维护成本较低,适合在多粉尘、有切削液飞溅的机加工产线环境中长期稳定运行。
