带吸盘执行端的垂直升降Z轴拾取机械臂

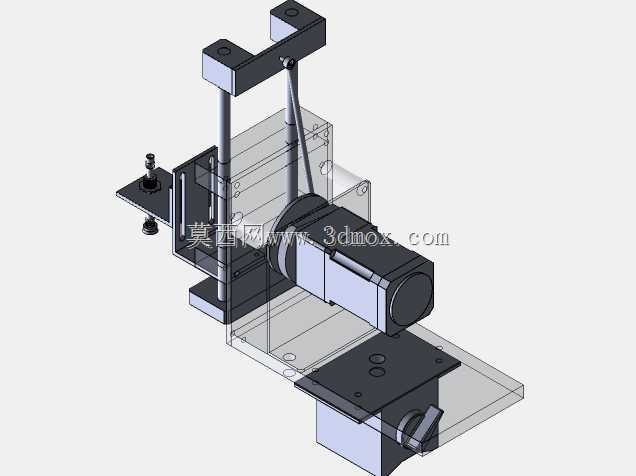

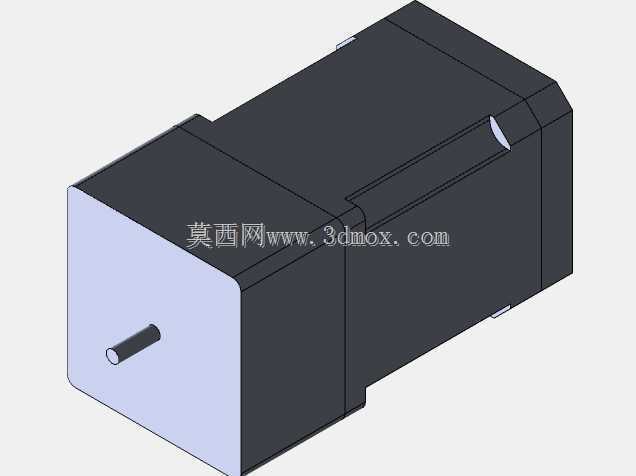

　　在3C电子小件分拣、精密零部件工位转序、实验室样本转运这类对垂直行程占用空间敏感的场景里，这类Z轴拾取机械臂是工位布局里最常用的执行单元，区别于多关节机械臂的大活动半径，它的运动路径被严格约束在垂直方向，不会占用过多水平安装面，很适合集成在紧凑的流水线侧方、检测设备进料位、小型装配工作站的机架上。从结构组成来看，整套机构的动力端采用卧式布置的驱动单元，通过转接法兰与立式的直线导向组件连接，导向部分采用双光轴配合直线轴承的支撑结构，相比单轴导轨的悬臂结构，双光轴的抗偏载能力更强，当末端吸盘拾取带轻微偏心的小件时，不会出现滑台卡顿、导向件磨损不均的问题。执行端的安装板预留了标准的真空吸盘接气口与安装孔位，可根据拾取物料的材质、

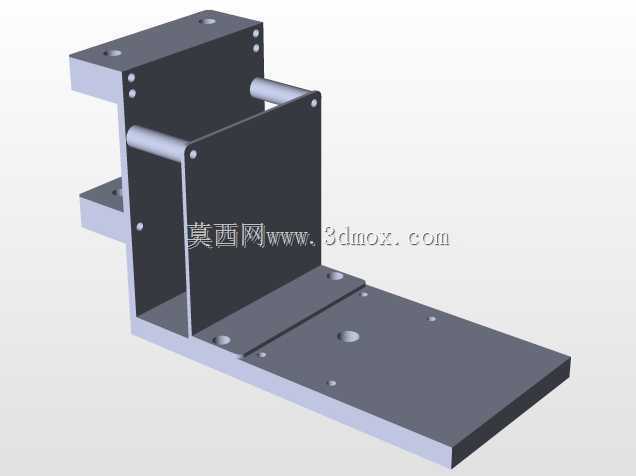

　　重量更换不同直径的吸盘，也可扩展加装夹爪、海绵吸具等其他执行元件，适配平面薄片、小型壳体、轻质结构件等不同形态工件的拾取需求。设计阶段优先考虑了安装边界的控制，整套机构的底座采用平板式安装结构，四个安装孔位的间距做了标准化适配，可直接固定在铝型材机架的标准槽位上，也可通过转接板安装在XY移动平台的滑台上，组成三轴拾取模组；垂直升降的行程范围覆盖常规小型工作站的上下料高度差，最高位与最低位的间距可根据实际工位需求调整光轴的固定位置，不需要重新加工主体结构件。从受力角度做了针对性优化，驱动单元的输出轴线与导向组件的中心平面重合，避免了驱动端偏置带来的附加弯矩，升降过程中滑台的运行阻力更小，长时间往复运行的精度保持性更好，

　　导向光轴的两端都做了固定支撑，相比单端固定的悬臂轴，高速升降时的抖动量更小，拾取放置工件的重复定位精度可满足精密装配的工位要求。机构的侧面预留了传感器安装槽位，可在不同高度位置加装光电传感器，用于升降原点复位、上下极限位置保护、工件到位检测，不需要额外焊接或加工传感器安装支架，集成时的布线也可顺着光轴固定座的走线槽布置，避免线缆随滑台运动出现拖拽磨损。实际应用时，这类机械臂通常配合真空发生器使用，当滑台下降到工件表面位置时，真空发生器产生负压通过吸盘吸住工件，随后滑台抬升完成工件的垂直方向转移，可搭配水平移动机构完成不同工位间的物料传递，也可单独作为检测工位的工件抬升机构，将工件从料道位置抬升到检测高度，完成视觉检测、

　　尺寸测量等工序后再放回到料道中。整套结构的零部件多为标准件，导向轴、直线轴承、驱动单元、安装紧固件都可直接采购标准型号替换，后期维护成本较低，不需要定制特殊加工件，对于做小型自动化设备集成的工程师来说，可直接参考该结构的布局思路，根据自身的行程、负载参数调整对应零件的规格尺寸，缩短设计周期。
