双安装孔轴类夹持固定座结构设计

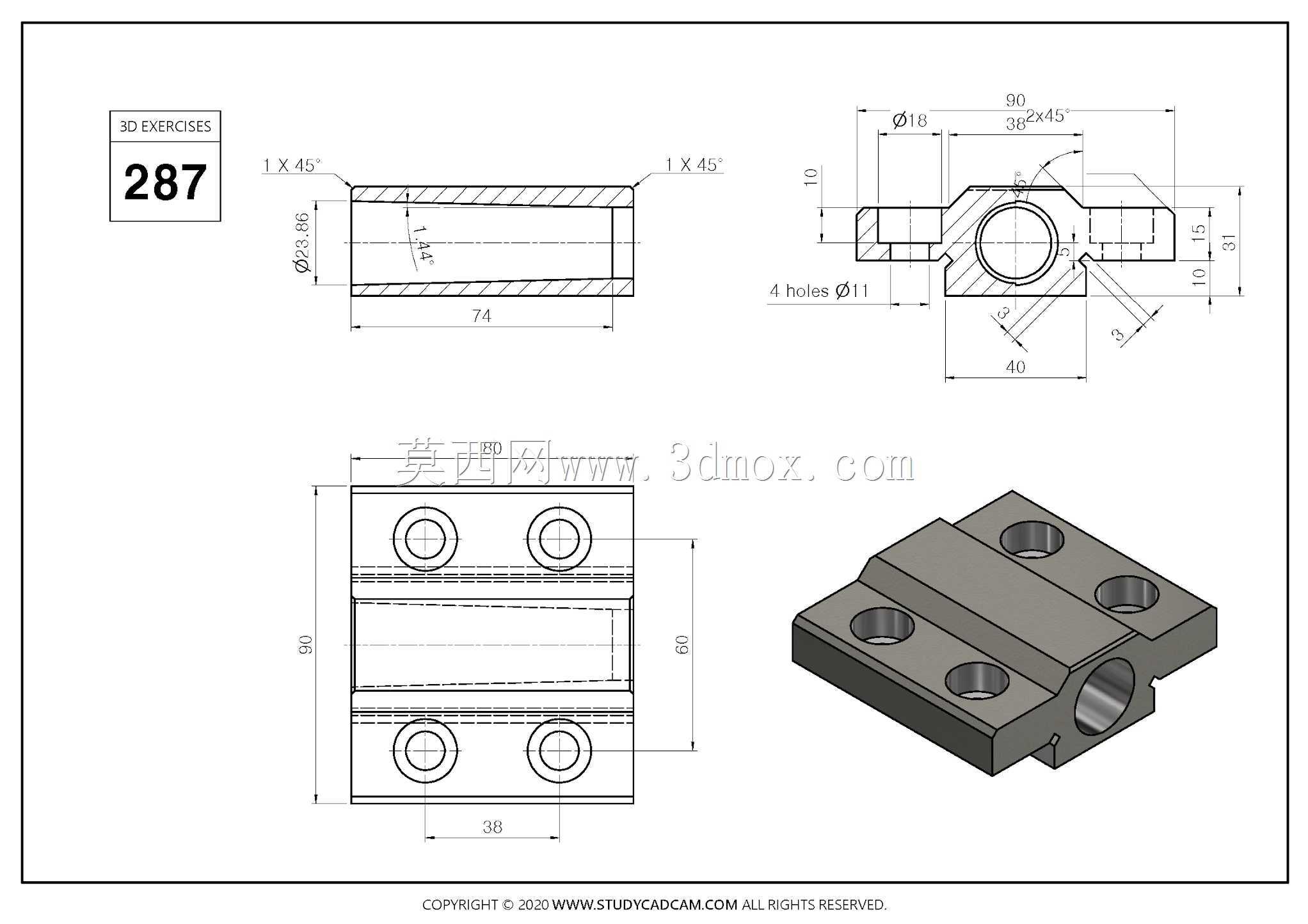

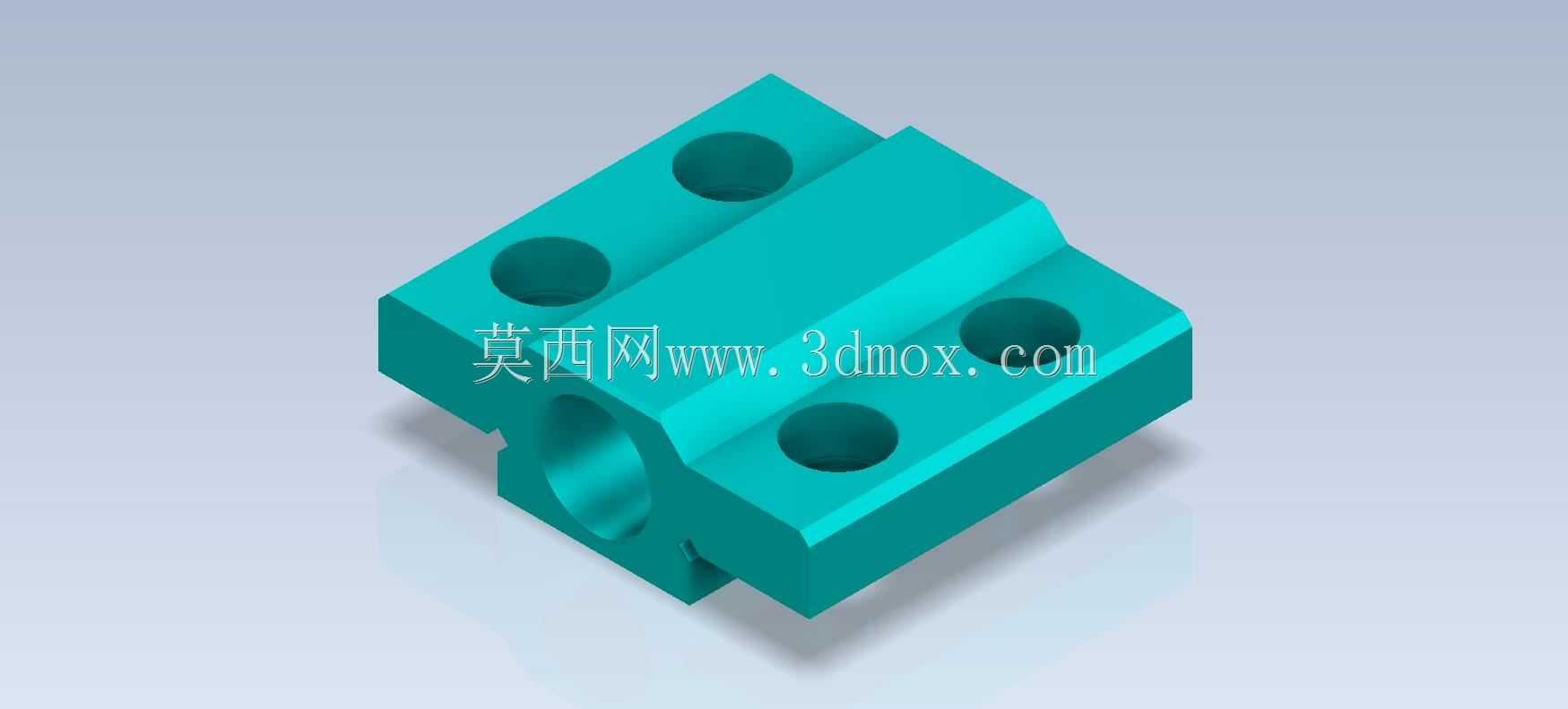

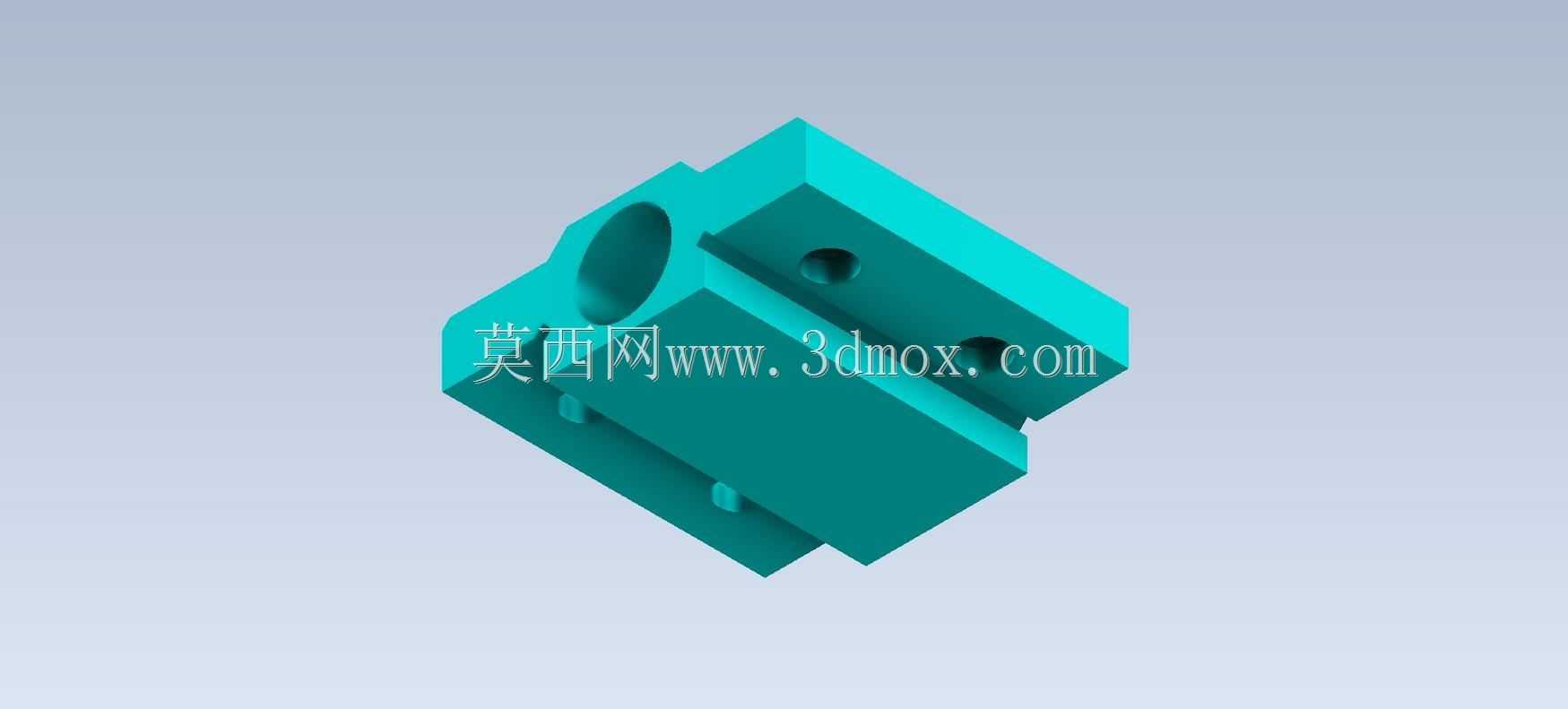

　　这类带侧向通孔的块状夹持固定座，在轻工自动化输送线、小型检测设备的传感元件安装工位上十分常见，核心作用是为贯穿安装的圆柱类杆件、检测探头或者导向光轴提供稳定的径向支撑与位置固定，避免设备运行过程中杆件出现径向窜动、角度偏移，保证检测或者导向动作的位置精度。从结构本身来看，主体采用对称式方块构型，顶面均匀排布四个沉头安装孔，孔位的中心距严格匹配常用工业铝型材的槽口间距，安装时可以直接通过内六角螺栓将整个固定座锁附在型材安装面或者设备基板上，不需要额外加工转接板，能大幅缩短现场装配的调整周期。侧向的贯通圆孔是核心的夹持工作面，孔的内壁加工有较高的同轴度公差要求，和被夹持的轴类零件采用小间隙配合，

　　装配时可以根据实际安装需求调整轴的轴向伸出长度，位置确定后依靠座体本身的结构刚性或者配套的紧定螺钉完成锁止，不会出现夹持偏斜导致的轴件卡滞问题。设计阶段首先要明确的是安装边界约束，这类固定座的整体厚度要控制在适配常规安装空间的范围内，四个安装孔的沉头深度要保证螺栓头完全沉入座体表面，不会突出顶面干涉其他相邻部件的安装；侧向通孔的轴线和安装底面的平行度公差需要严格控制，否则轴件安装后会出现倾斜，长时间运行会加剧轴和孔的磨损，缩短零件使用寿命。在实际工况适配中，这类固定座常用来固定光电传感器的安装杆、小型气动管路的导向轴、或者轻载机构的滑动导杆，因为整体结构紧凑，占用安装空间小，在排布密集的设备安装工位上优势明显，

　　不需要预留过大的操作空间就能完成装配和后期的位置调整。结构的边角处都做了小尺寸的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者相邻零件的表面，另一方面也能降低零件在周转过程中因为磕碰导致边角崩缺的概率，提升零件的成品率。从受力角度分析，四个安装孔的对称排布让座体安装后的受力更加均匀，当侧向轴件承受径向载荷时，螺栓的受力不会出现偏载，能有效避免长期交变载荷下螺栓松动的问题；侧向通孔的位置设置在座体的中下部，让整体的受力中心更贴近安装底面，进一步提升了固定后的结构稳定性，即使在设备有小幅振动的工况下，也能保持轴件的位置精度不会出现漂移。针对不同的使用场景，这类固定座可以根据被夹持轴的直径调整侧向通孔的尺寸，

　　四个安装孔的孔位也可以适配不同规格的安装螺栓，不需要改动整体的外形构型就能衍生出适配不同安装需求的系列化零件，大幅降低后续同类型零件的设计重复工作量。建模过程中需要重点关注各个特征的几何约束关系，保证四个安装孔的位置度、侧向通孔和安装面的平行度、各个平面之间的垂直度都符合机械加工的公差要求，避免出现建模特征冲突导致后期加工时出现干涉或者尺寸超差的问题，同时壁厚的均匀性也要纳入考量，保证零件在注塑或者机加工过程中不会因为壁厚不均出现变形，影响最终的装配精度。
