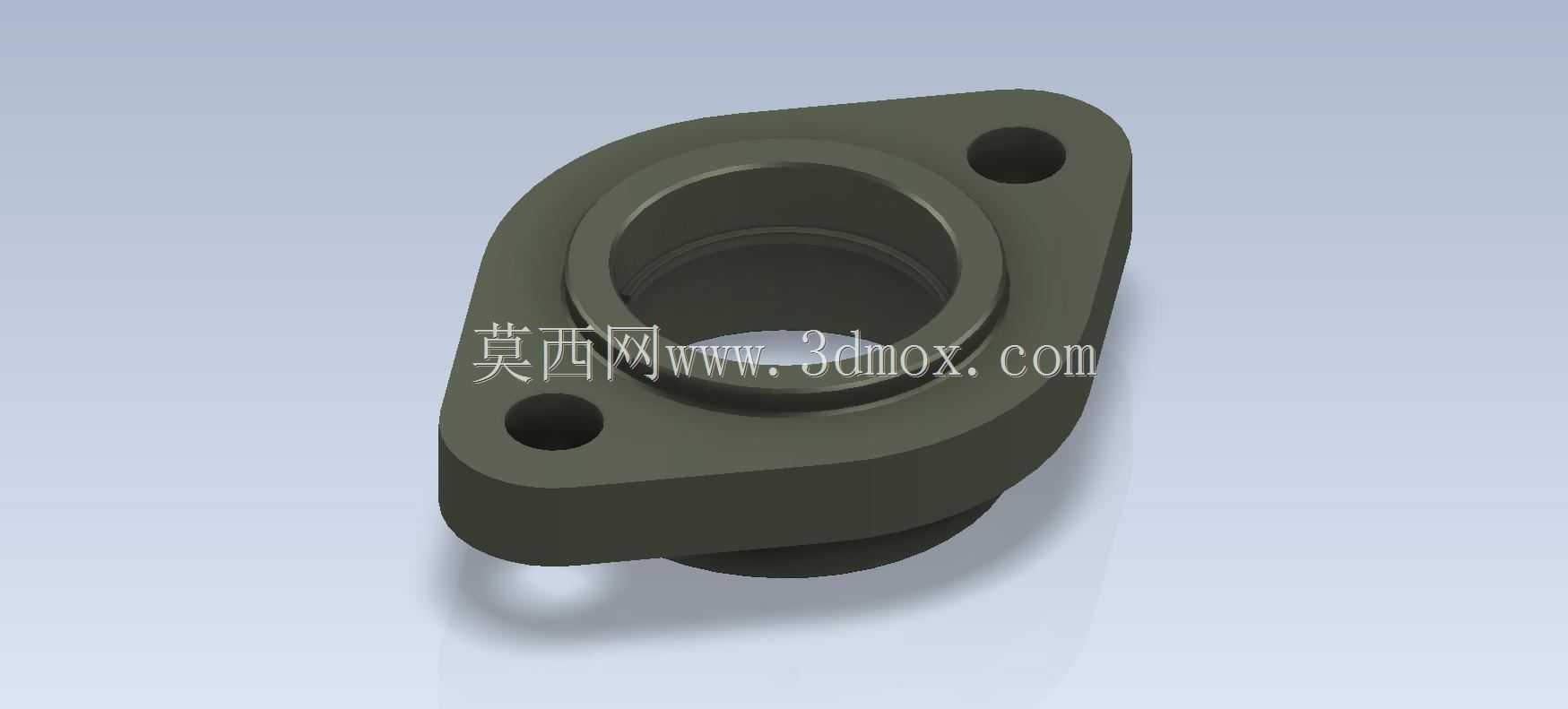

菱形带凸台双安装孔法兰连接件结构

　　在流体管路布设、小型气动回路搭建以及轻型传感元件安装的场景里，这类菱形法兰连接件的使用频率远高于常规圆形法兰，尤其是在安装空间受限的设备侧壁、阀组集成块端面位置，异形法兰的轮廓优势会被充分放大。不同于圆形法兰需要整周预留螺栓操作空间，这款法兰的两个安装孔沿菱形长轴对角布置，安装时仅需要在两个孔位预留扳手操作空间，短轴方向的轮廓可以贴合相邻构件的侧壁，不会出现圆形法兰外轮廓与周边零件干涉的问题，在紧凑的阀岛安装、小型设备的气路接口布局中，能有效压缩安装占用的平面空间。

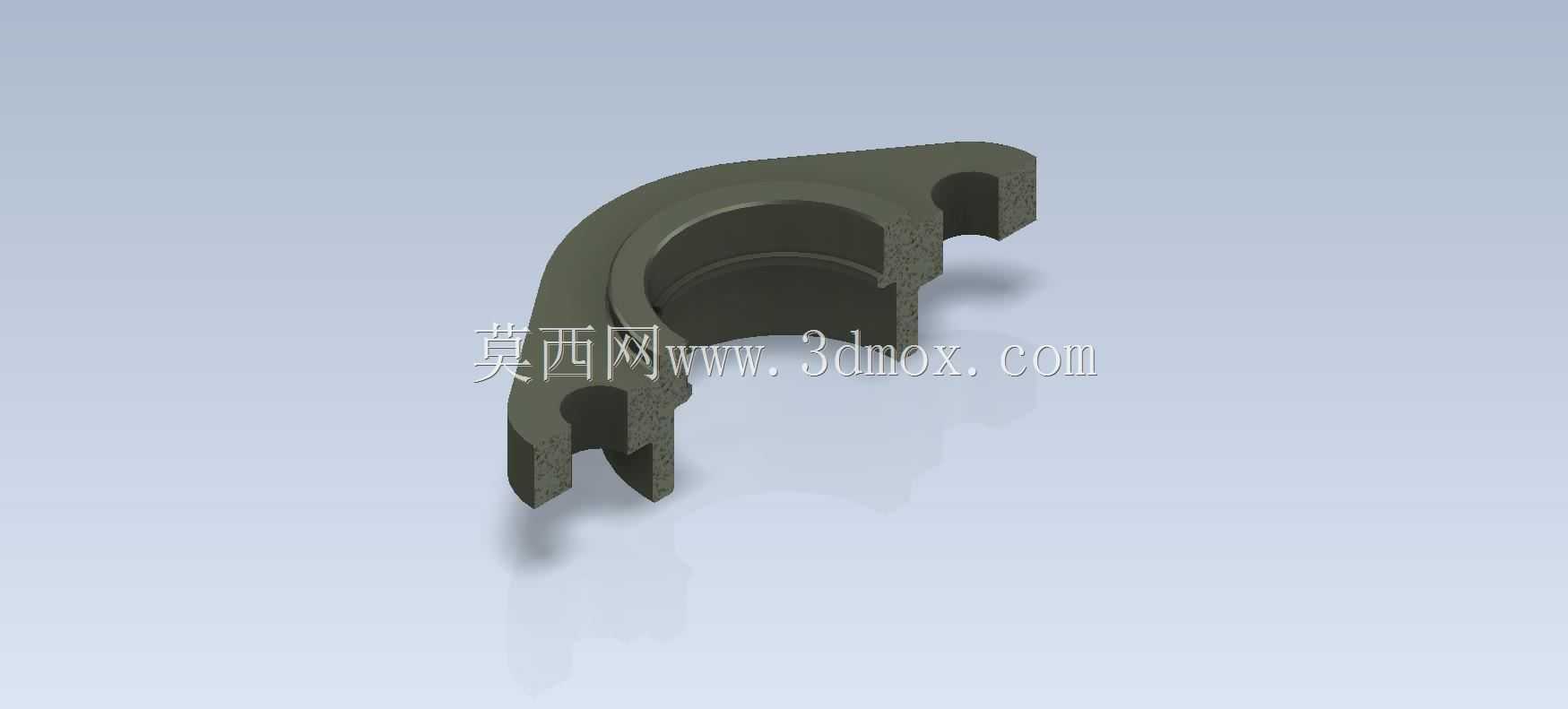

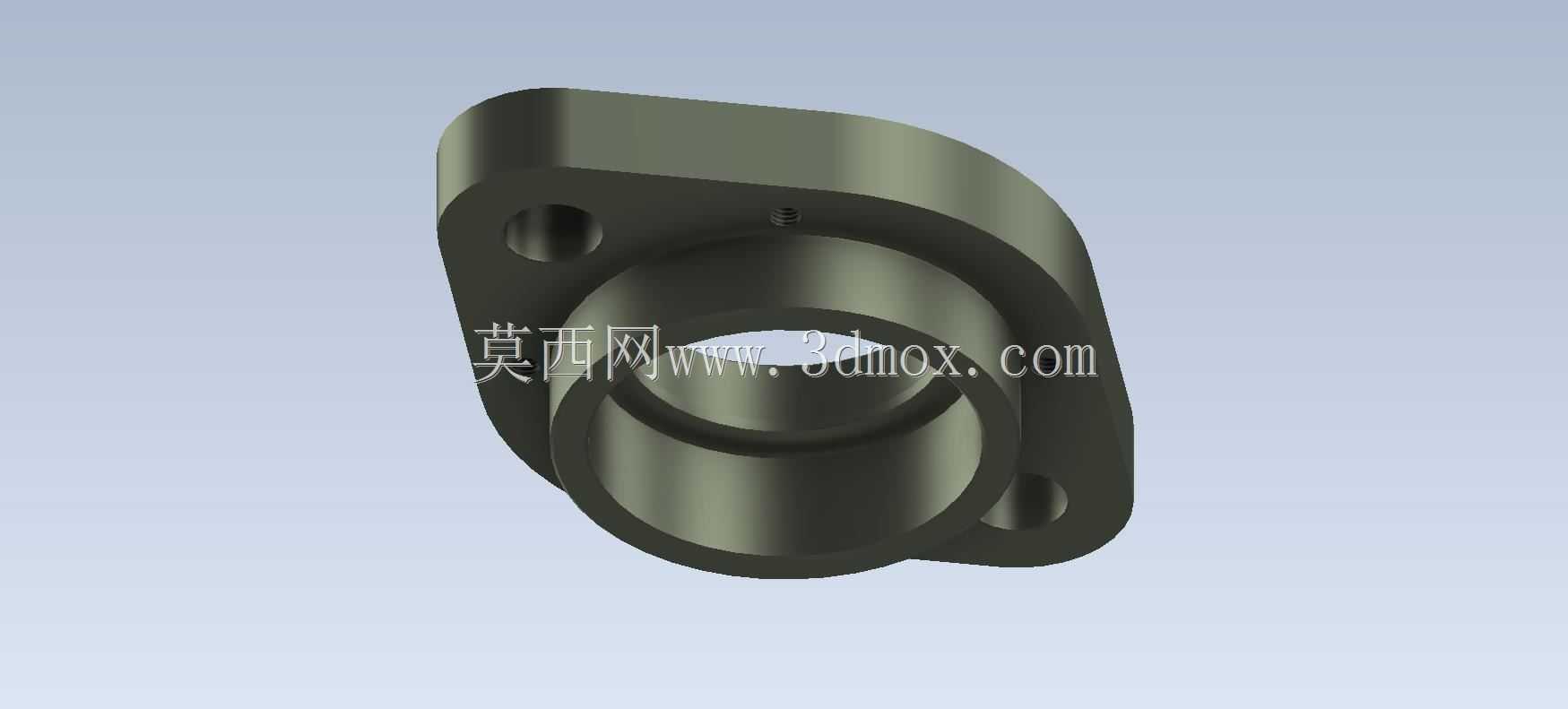

　　从功能特性来看，法兰中心的贯通凸台分为上下两段，下段直径更小的凸台用于插入对接的安装孔内，实现装配时的径向定位，避免安装过程中法兰中心偏移导致的管路同轴度误差，上段直径更大的凸台端面作为密封贴合面，装配时可以在端面放置平垫片或者O型圈，实现介质通路的静密封，防止管路内的气体、低压液体出现渗漏。两个安装孔为光孔设计，适配常用的内六角圆柱头螺栓或者十字槽盘头螺栓，螺栓从法兰端面穿入后直接拧入安装基体的螺纹孔内，不需要在背面额外配置螺母，进一步降低了安装空间的要求，适合封闭腔体内壁、薄壁构件侧面这类无法从背面操作螺母的安装场景。

　　设计过程中首先要确定中心通路的通径尺寸，通径大小直接匹配对接管路的内径，保证介质流通时不会出现通径突变导致的流阻增大，凸台的下段长度需要和安装基体的壁厚匹配，插入后凸台端面不超出基体内壁，避免影响基体内腔的其他构件运动。法兰本体的厚度需要根据额定工作压力计算，低压气动场景下厚度不需要过大，保证螺栓锁紧时法兰不会出现翘曲变形即可，两个安装孔的中心距需要结合常用螺栓的规格确定，保证螺栓孔周边有足够的实体强度，避免锁紧时螺栓孔周边出现开裂。菱形轮廓的倒角处理也需要重点关注，外轮廓的锐边倒钝不仅能避免安装时划伤操作人员，也能减少铸件或者机加工件的应力集中，提升零件的长期使用强度。

　　安装边界方面，这类法兰的安装平面需要保证一定的平面度，尤其是密封面对应的环形区域，平面度误差过大会导致密封垫片受压不均匀，出现局部渗漏的问题。装配时两个螺栓需要采用对角分次锁紧的方式，避免单次锁紧单侧螺栓导致法兰倾斜，出现凸台定位段别劲、密封面贴合不严的问题。如果用于有振动的设备场景，可以在螺栓上加装防松垫圈，或者在法兰与安装基体之间增加薄橡胶减震垫，既可以提升密封效果，也能减少振动传导导致的螺栓松动。这类法兰的材质选择范围较广，普通气动场景可以选用硬质铝合金或者工程塑料，重量轻且成本低，有一定耐腐蚀要求的场景可以选用304不锈钢机加工制作，液压回路场景则需要选用45号钢调质处理，提升整体的承压能力。

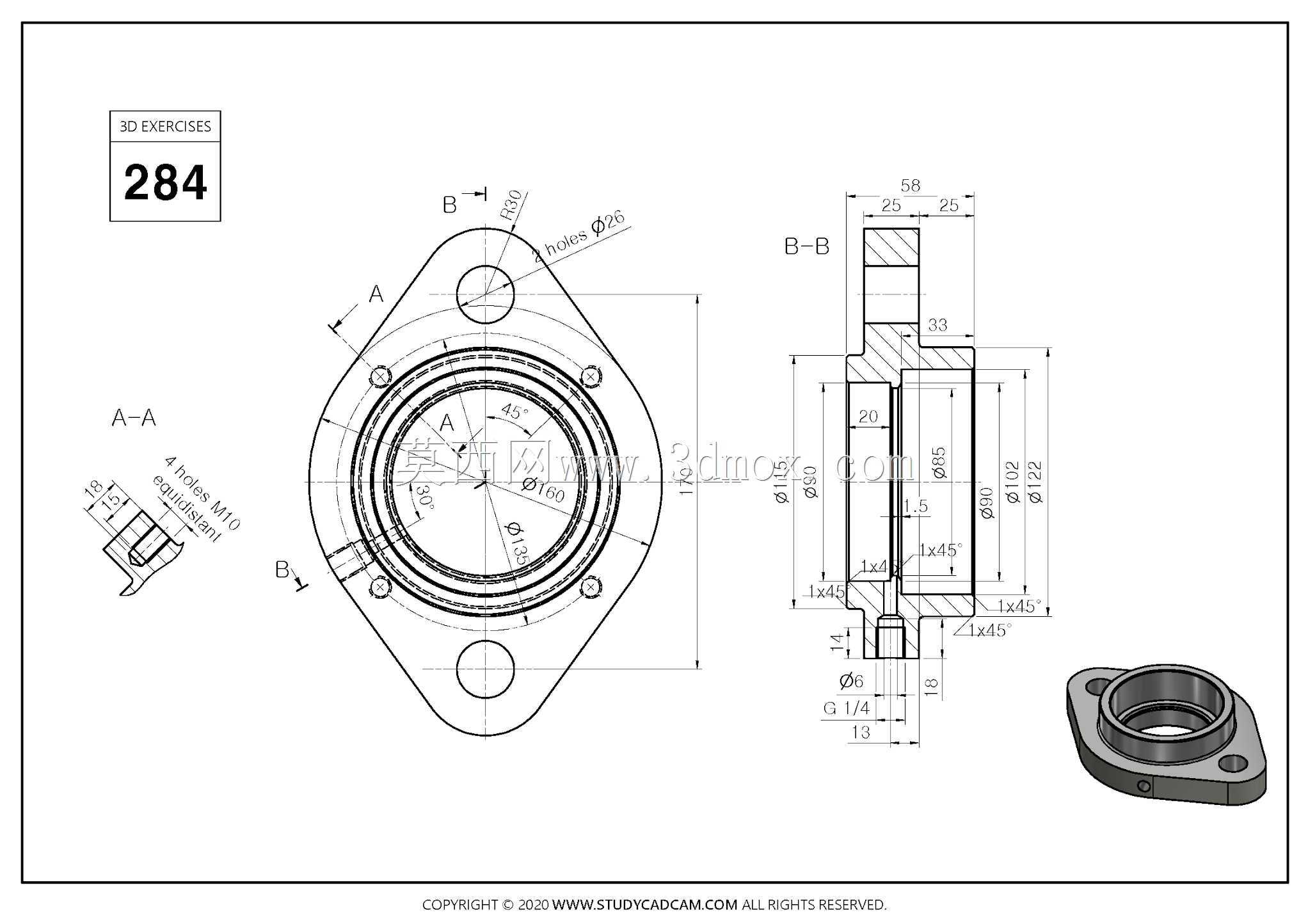

　　在三维建模过程中，这类零件的建模逻辑需要优先保证中心通路的同轴度，上下两段凸台与中心孔要保持同轴，两个安装孔的轴线需要与法兰端面垂直，避免安装时螺栓出现别劲的问题。建模时可以先绘制菱形的外轮廓草图，拉伸生成法兰本体，再分别拉伸上下两段凸台，最后切除中心通径与两个安装孔，完成基础特征后再添加各处的倒角与圆角，建模过程中要注意安装孔的沉头尺寸如果选用沉头螺栓的话，需要匹配对应螺栓的头部尺寸，保证螺栓锁紧后头部不高出法兰端面，避免和周边零件出现干涉。
