三通式法兰安装阀门连接结构件

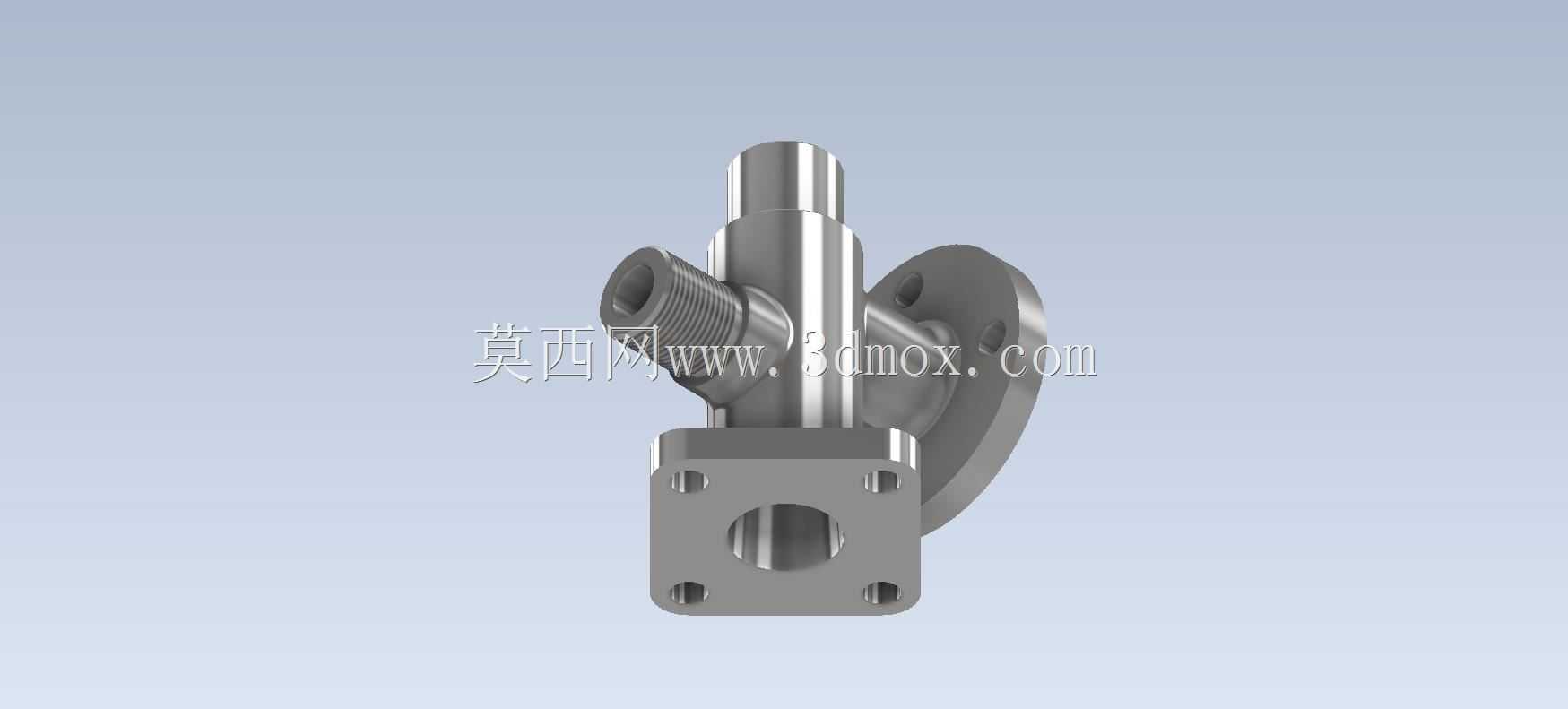

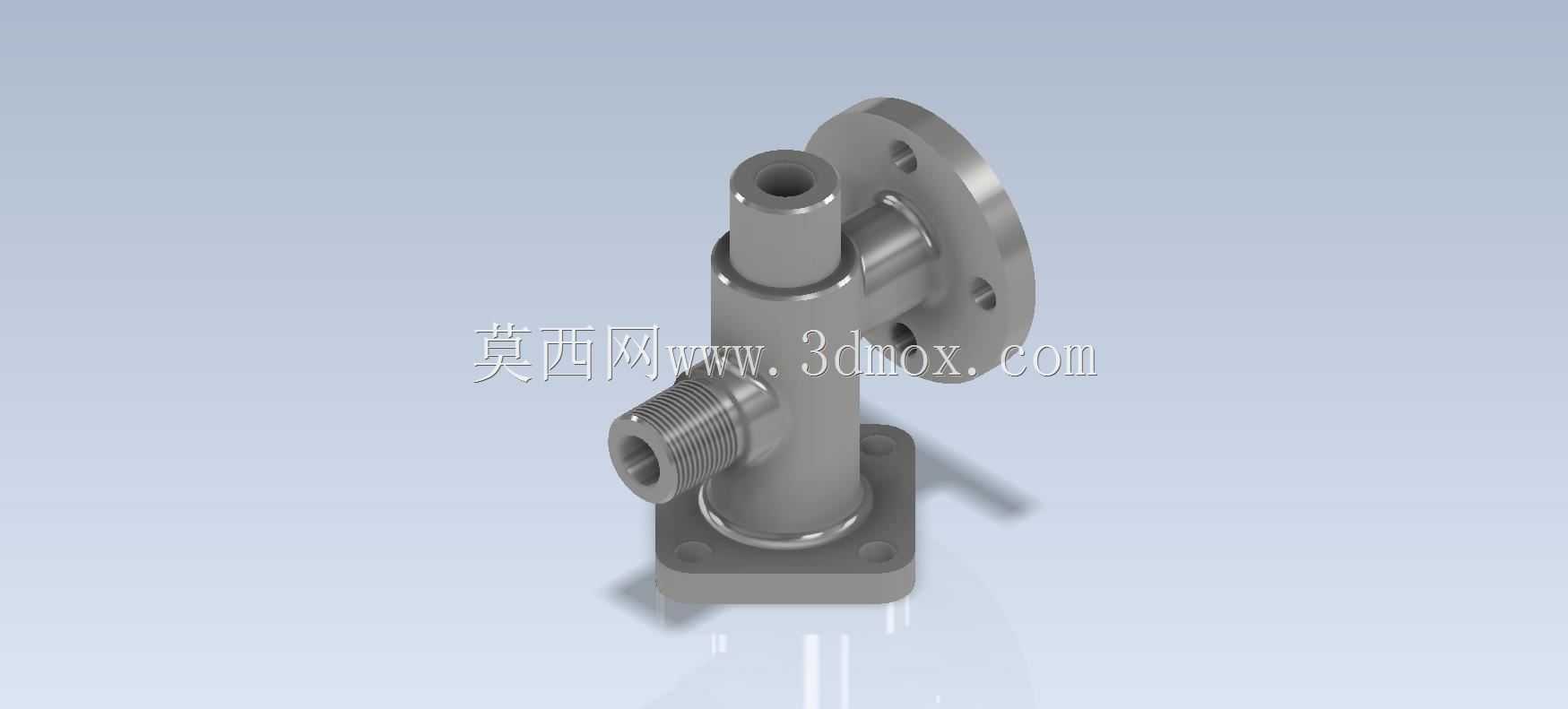

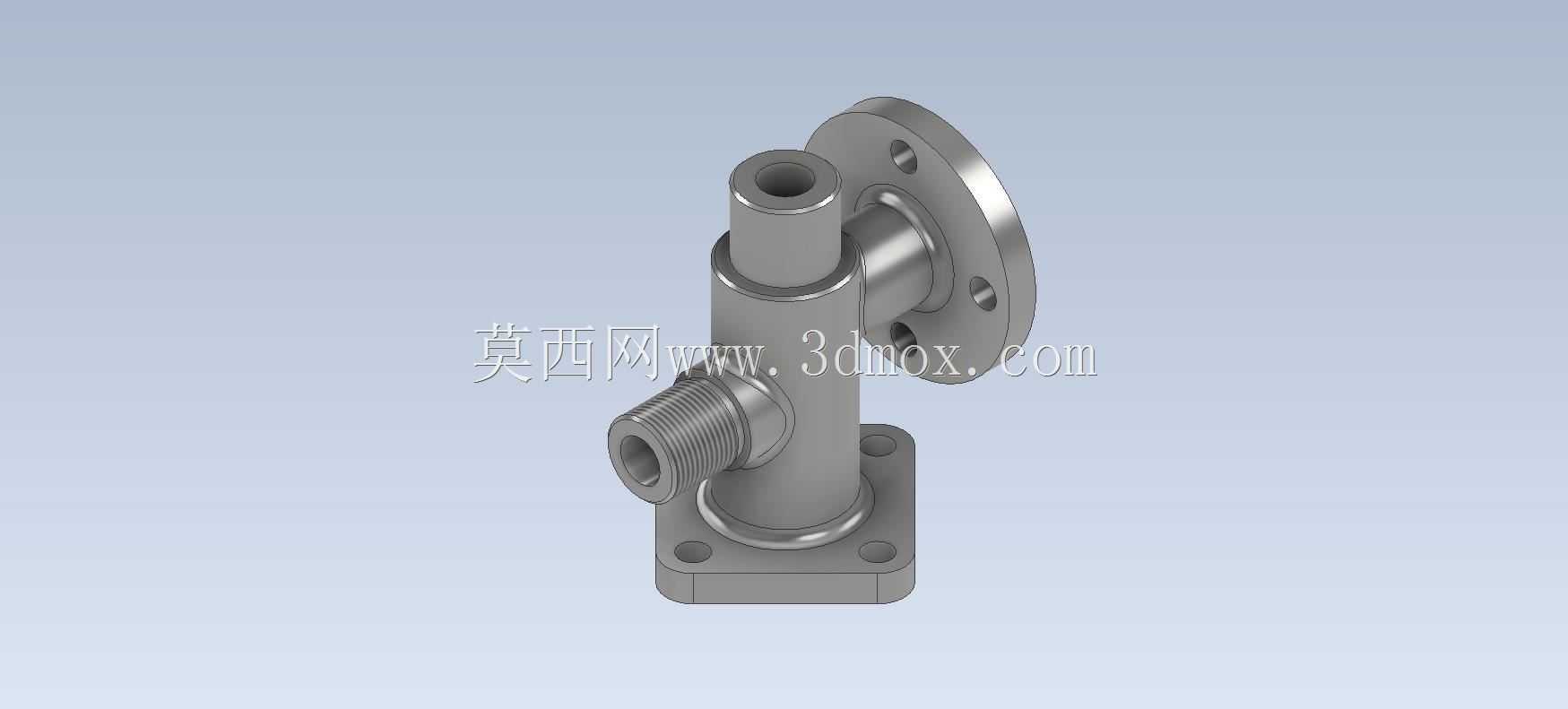

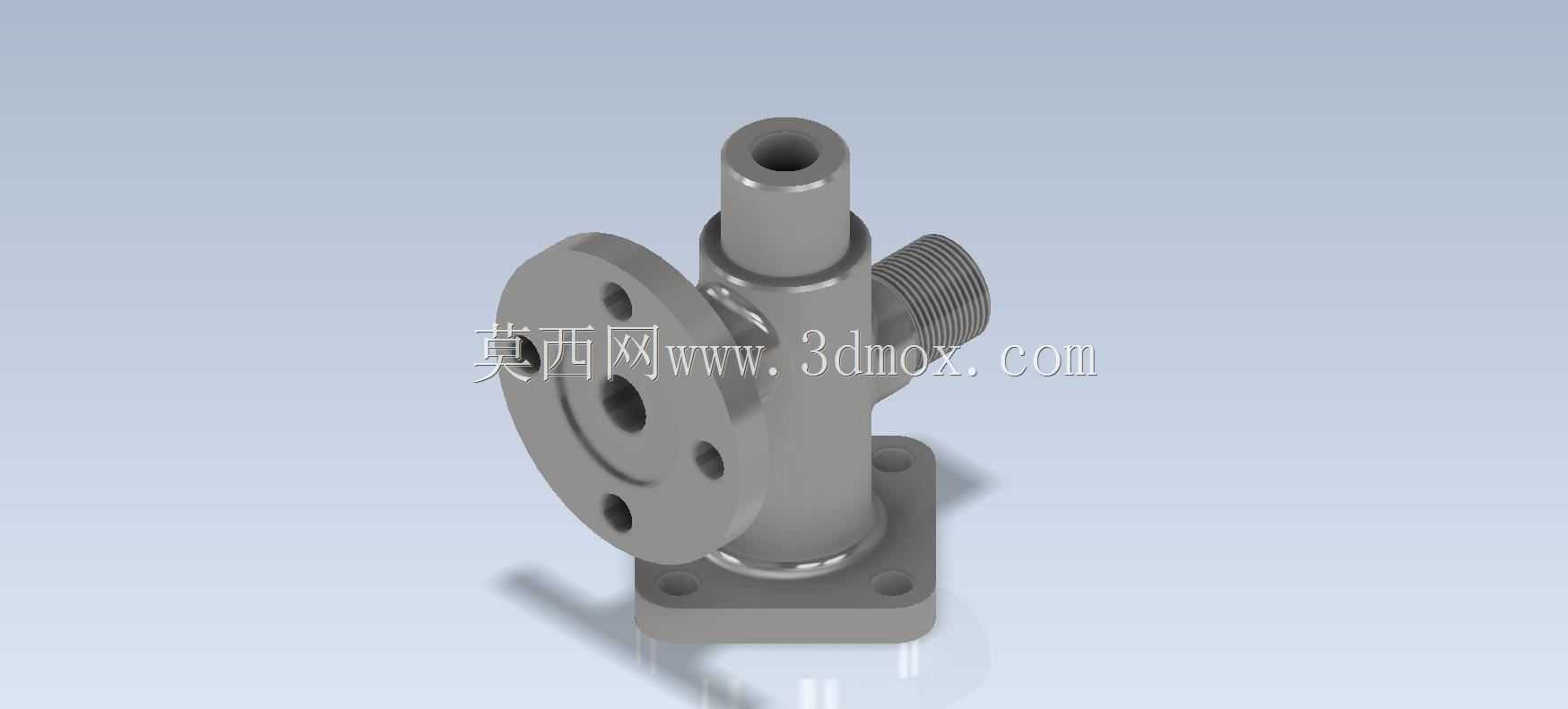

　　在工业流体输送管路系统的搭建与改造作业中，这类多通路阀门连接构件是管路分流、换向、接口转接场景里的核心适配部件，常被应用在化工介质输送、车间压缩空气管网、小型液压动力回路、实验室气路排布等场景中，用来实现垂直走向与水平走向管路的连通，同时匹配不同接口形式的管路对接需求，解决管路布设中不同走向、不同连接标准的接口适配问题，减少管路转接时的接头堆叠数量，降低管路泄漏点的出现概率。从结构功能来看，该构件采用一体成型的三通式主体结构，垂直方向为主流通通道，上下两端分别设置不同的连接结构：上端为光轴式外伸接口，可适配快插式管路或者卡套式接头，满足小口径管路的快速装配需求；下端为方形安装底座，底座四个角预留安装通孔，

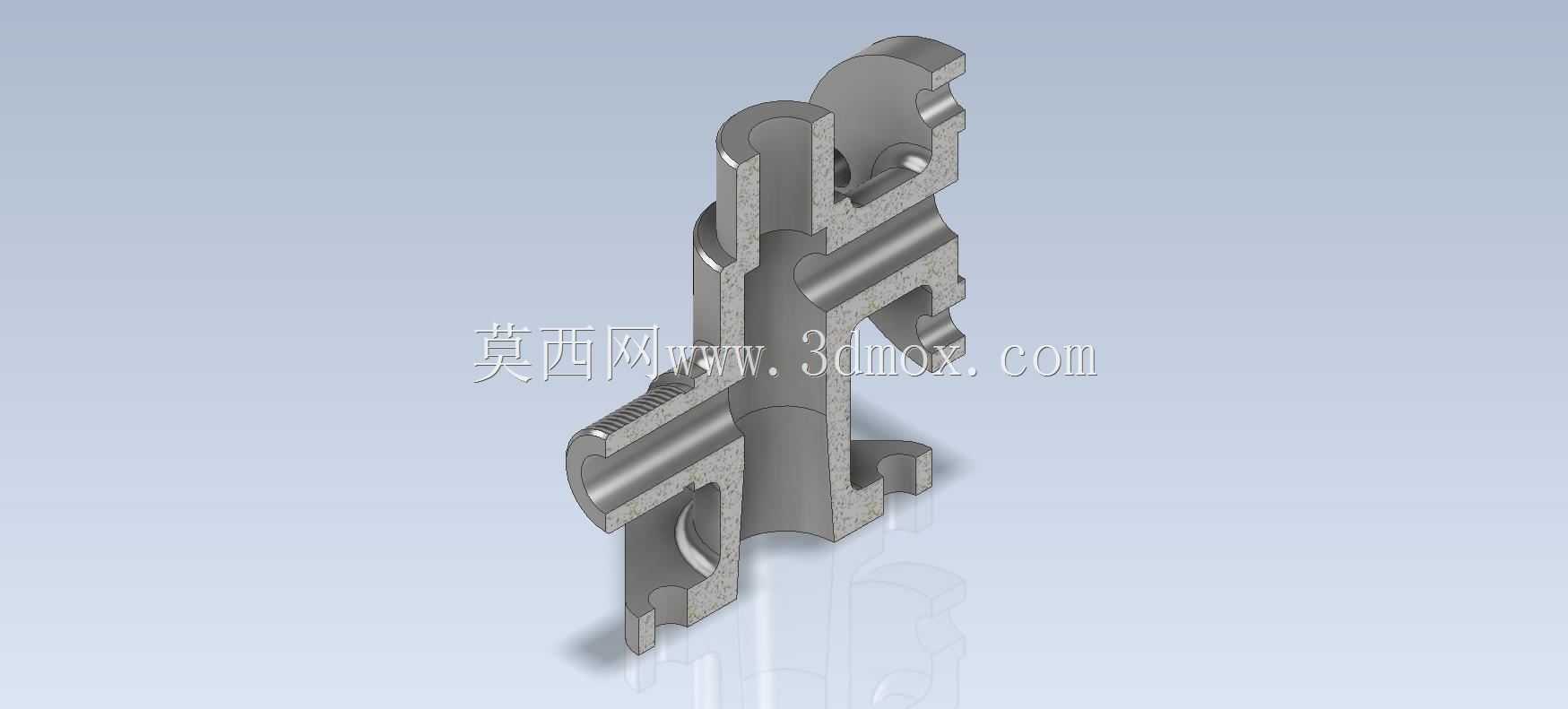

　　可通过螺栓将整个构件固定在设备机架、墙面支架或者管路安装板上，抵消管路运行中产生的振动与介质冲击载荷，避免接口处出现应力集中导致的密封失效。侧方水平方向设置两个接口，其中一个为带标准外螺纹的管接头，可直接拧入带内螺纹的管路或者阀门端口，螺纹段的长度经过适配设计，能够保证拧入后螺纹啮合长度满足密封承压要求，无需额外增加过长的螺纹转接段；另一个接口为圆形法兰盘结构，法兰盘上沿圆周均匀分布多个螺栓安装孔，可与对应通径的法兰式阀门、法兰管路进行对接，法兰端面预留密封垫片的安装位置，装配时通过螺栓预紧力挤压密封垫片，实现中低压工况下的可靠密封。设计过程中，主体流道的转角位置采用圆弧过渡结构，避免直角转角带来的介质流阻骤升问题，

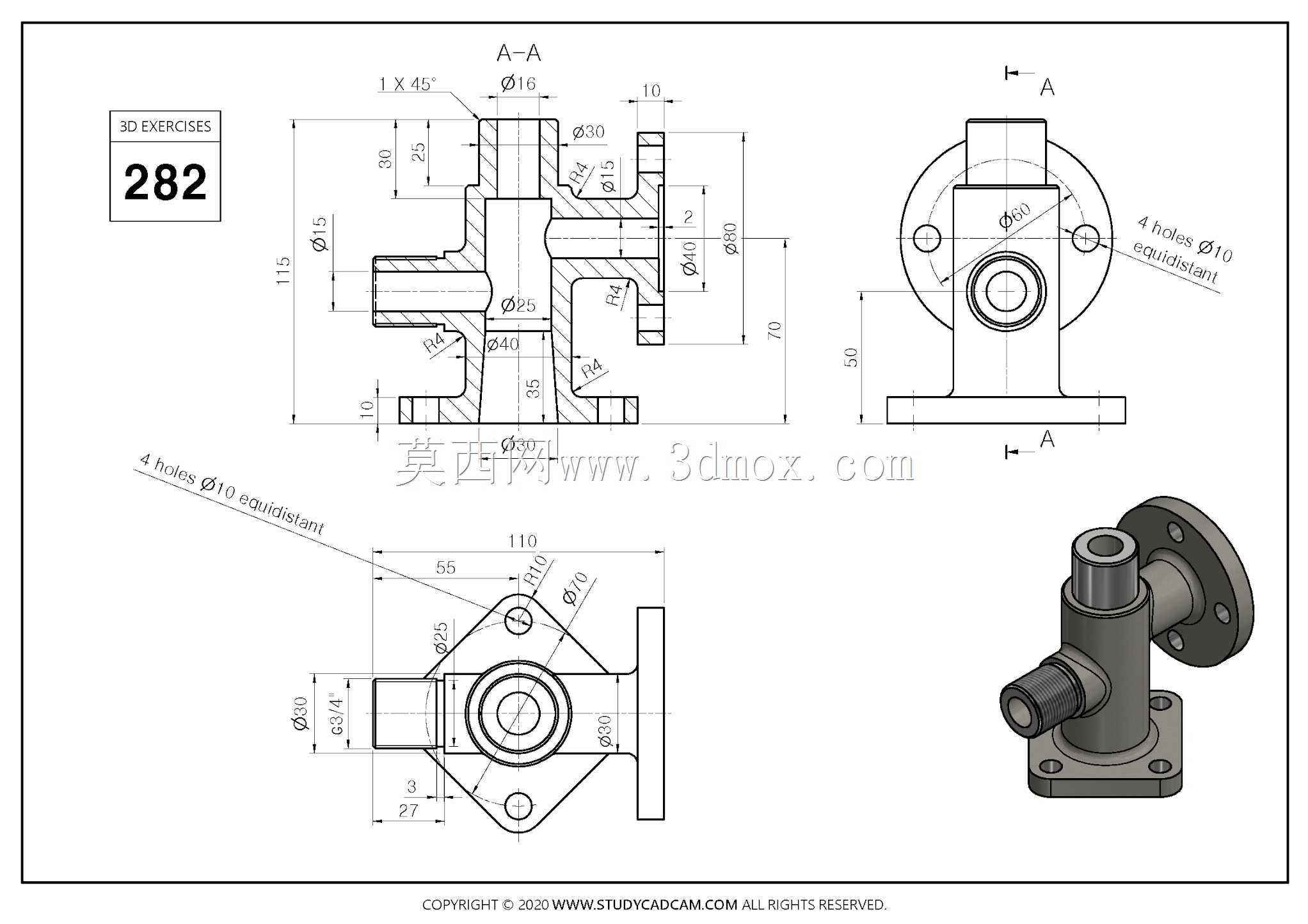

　　减少介质在转角处的涡流损耗，降低输送过程中的压力损失，同时也能避免含颗粒介质在转角处的沉积堵塞问题。主体壁厚根据常规中低压管路的承压标准进行匹配，在保证结构强度满足1.6MPa工作压力要求的前提下，尽可能优化壁厚分布，降低构件整体重量，同时在法兰与主体衔接、底座与主体衔接的位置设置过渡圆角，减少应力集中，避免长期受管路载荷作用下出现开裂问题。安装边界方面，下端方形底座的安装孔位间距按照通用管路安装支架的标准孔距设计，可直接适配市面上常规的成品管路安装支架，无需额外进行支架孔位的二次加工；侧方法兰的螺栓孔分布圆直径、孔位数量、密封面尺寸均匹配对应通径的国标法兰尺寸，可直接与同标准的法兰件互换装配；侧方螺纹接口采用通用管螺纹标准，

　　可与市面上绝大多数同规格的螺纹管路、阀门配件兼容。在实际装配作业中，该构件可先通过下端底座固定在安装基准面上，再分别对接三个方向的管路或阀门部件，相比采用多个弯头、三通、接头拼接的转接方案，该一体结构的安装步骤更少，装配累积误差更小，整体的结构刚性更强，能够承受管路运行中产生的轴向、径向载荷，在频繁启停、存在小幅振动的管路工况下，密封可靠性远高于多接头拼接的方案。建模过程中，各接口的尺寸公差按照机械管路配件的通用公差要求设定，螺纹段、法兰密封面、底座安装面的精度满足常规机加工或者铸造成型后的精度要求，无需额外进行高精度的二次加工即可满足装配需求，适合批量加工生产。
