在工业流体管路系统的搭建与改造场景中,对夹式蝶阀是小通径管路截流、流量调节环节的常用部件,这类阀门的三维建模精度直接影响后续管路装配的干涉校验、安装工装的设计匹配度。本次建模的对夹式蝶阀,核心功能是通过阀杆带动环形阀瓣做90度回转运动,实现管路通断状态切换,也可通过控制阀瓣的回转角度,对管路内的水、低压气体、弱腐蚀性介质做线性流量调节,常见于给排水支管、小型暖通循环管路、轻工生产工艺管路的现场配置中。

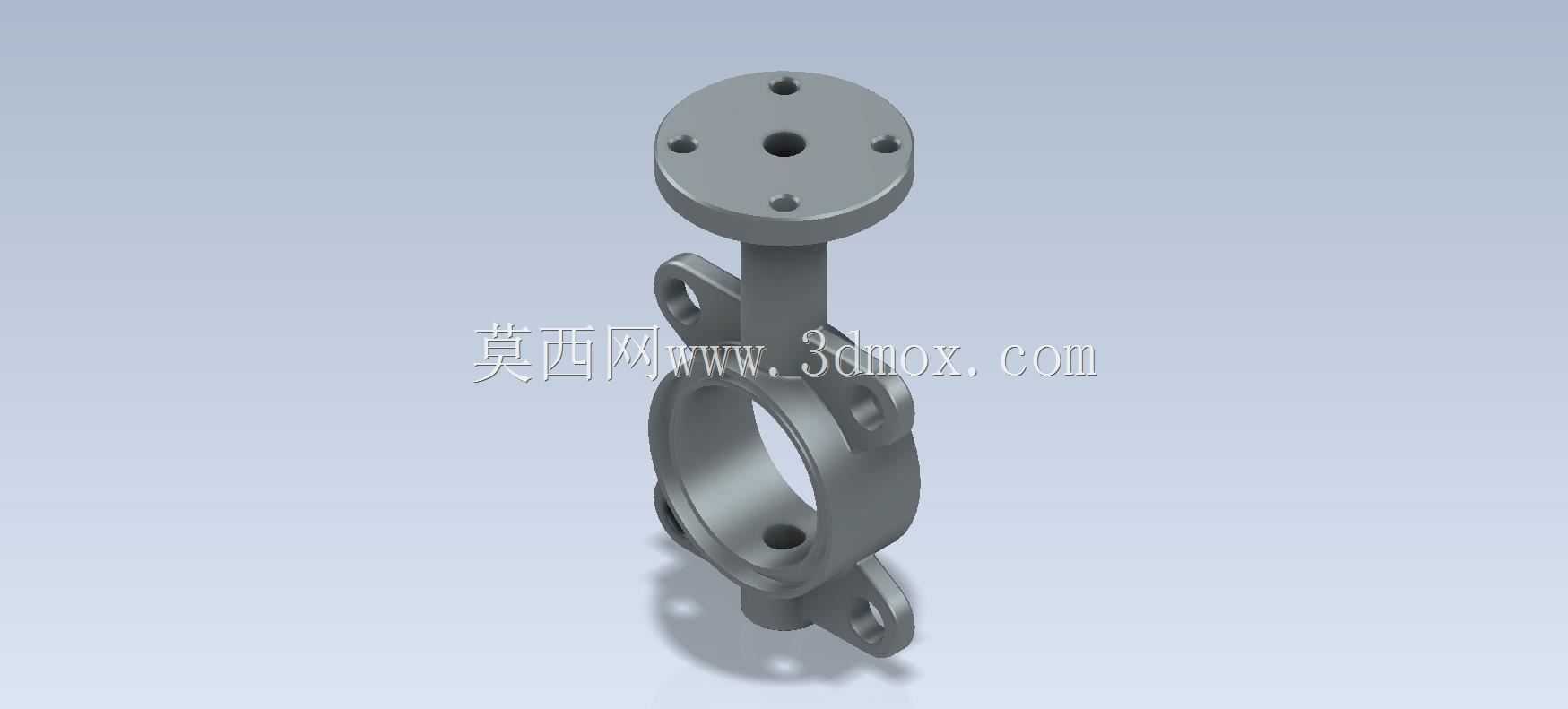

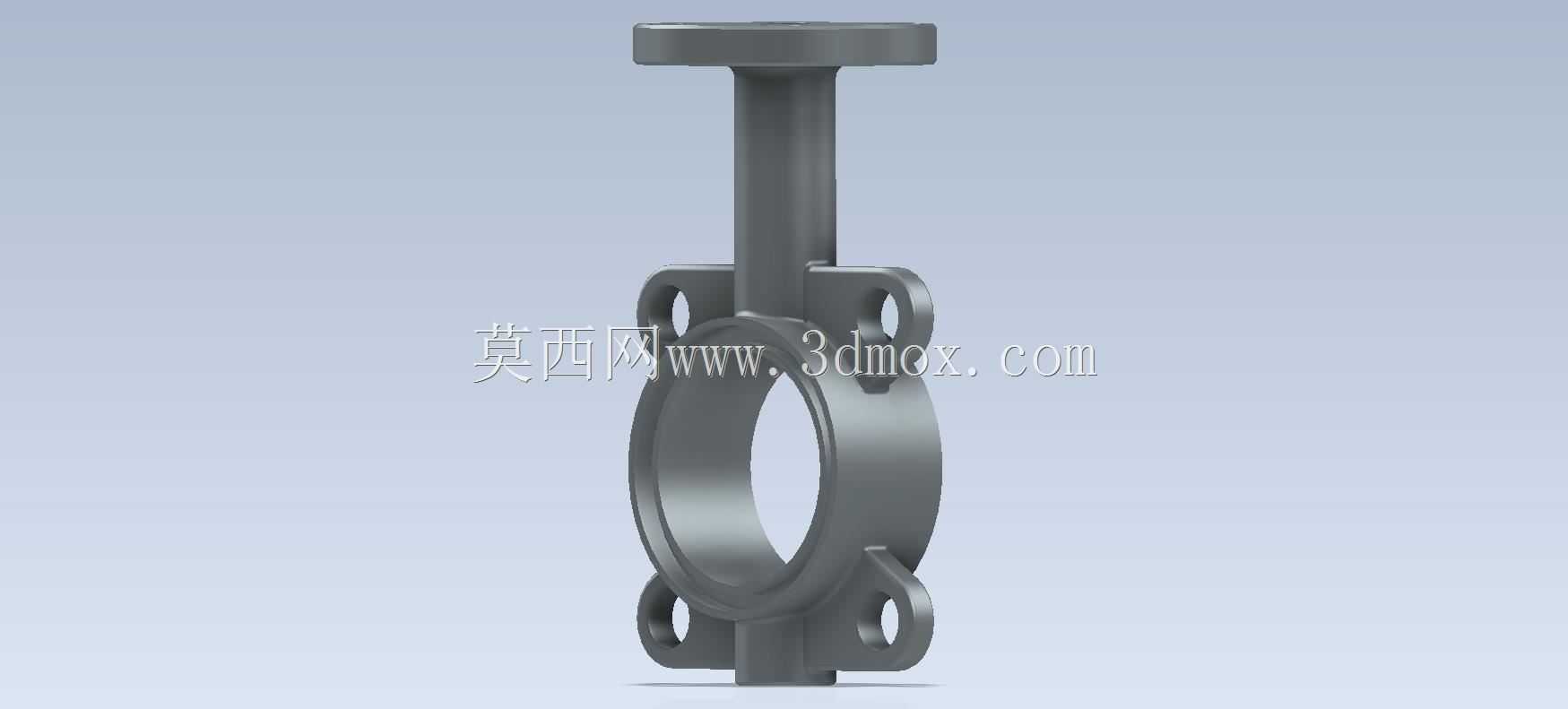

从结构设计逻辑来看,这款对夹式蝶阀采用上下分体式装配结构,上部为阀杆定位法兰盘,法兰盘上均匀分布4个安装孔,用于匹配手动执行器或者小型气动驱动头的安装定位,法兰中心的通孔与阀杆采用间隙配合,预留了密封填料的安装空间,避免介质从阀杆配合处泄漏。阀杆为一体式细长轴结构,下部与环形阀瓣采用扁位配合传递扭矩,相比键连接结构,扁位配合的加工难度更低,小通径工况下的扭矩传递可靠性完全满足使用要求,同时也能减少装配时的对位难度。下部的阀体为对夹式结构,阀体两侧没有自带的连接法兰,安装时直接夹在管路两端的配对法兰之间,通过长螺栓穿过配对法兰与阀体两侧的带孔凸耳完成锁紧固定,这种结构相比法兰式蝶阀能大幅缩短阀门的轴向安装尺寸,降低整体重量,适合安装空间紧凑的管路场景。

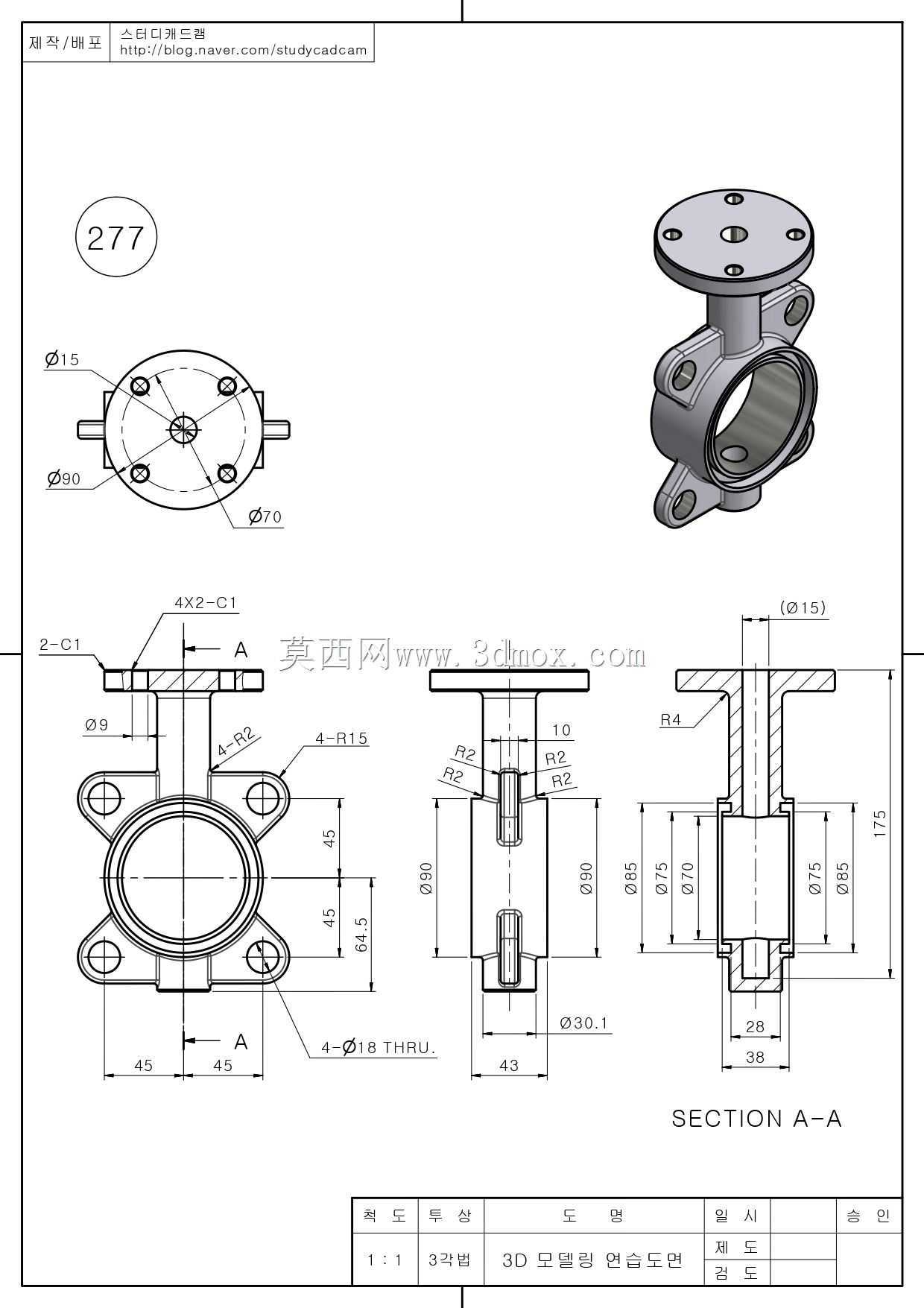

建模过程中需要重点把控几个关键尺寸边界:首先是阀体的环形通径,需要与对应公称通径的管路内径保持一致,避免通径缩径造成管路流阻增大;其次是阀体两侧凸耳的螺栓孔中心距,必须严格匹配对应压力等级的法兰标准孔距,否则现场安装时会出现螺栓无法穿入的问题;上部驱动法兰的安装孔位尺寸,也要适配常用的手动涡轮头、小型气动执行器的安装接口,保证后续驱动部件的互换性。阀瓣的环形外圆与阀体内腔的配合面需要预留密封件的安装槽位,建模时要考虑密封件的压缩量,避免过盈量太大造成阀杆操作扭矩过大,或者过盈量不足导致阀门关闭时出现内漏。
从实际工程应用的角度,这类小通径对夹式蝶阀的安装边界需要注意:阀门轴向长度要控制在配对法兰的密封面间距范围内,安装时不需要额外调整管路的伸缩余量,相比法兰式蝶阀能减少管路安装时的切割调整工作量;阀杆上部的驱动安装法兰要预留足够的操作空间,尤其是配置手动手柄的时候,要保证手柄回转90度的范围内没有其他管路或者结构件遮挡,避免现场操作时出现干涉。建模时还要注意阀体两侧凸耳的厚度,这个尺寸直接影响阀门夹紧后的受力状态,厚度不足会导致螺栓锁紧时阀体出现变形,卡滞阀瓣导致开关不畅,厚度过大则会增加不必要的材料成本。
另外,这款蝶阀的结构设计没有采用复杂的偏心结构,属于中心对称式蝶阀,结构简单、零件数量少,加工制造成本低,适合低压、常温的常规工况使用,建模时所有配合面的公差设定都按照中等精度配合选取,既能满足装配要求,也不会过度提高加工精度要求造成成本浪费。阀瓣与阀杆的连接位置做了局部加厚处理,避免频繁开关过程中阀瓣与阀杆的配合位置出现应力集中断裂的问题,阀体下部的定位凸台用于安装下轴套,支撑阀杆的下端,保证阀杆回转时的同轴度,避免阀瓣回转时出现偏磨,影响密封寿命。
