双叉型圆柱基座连接支撑构件

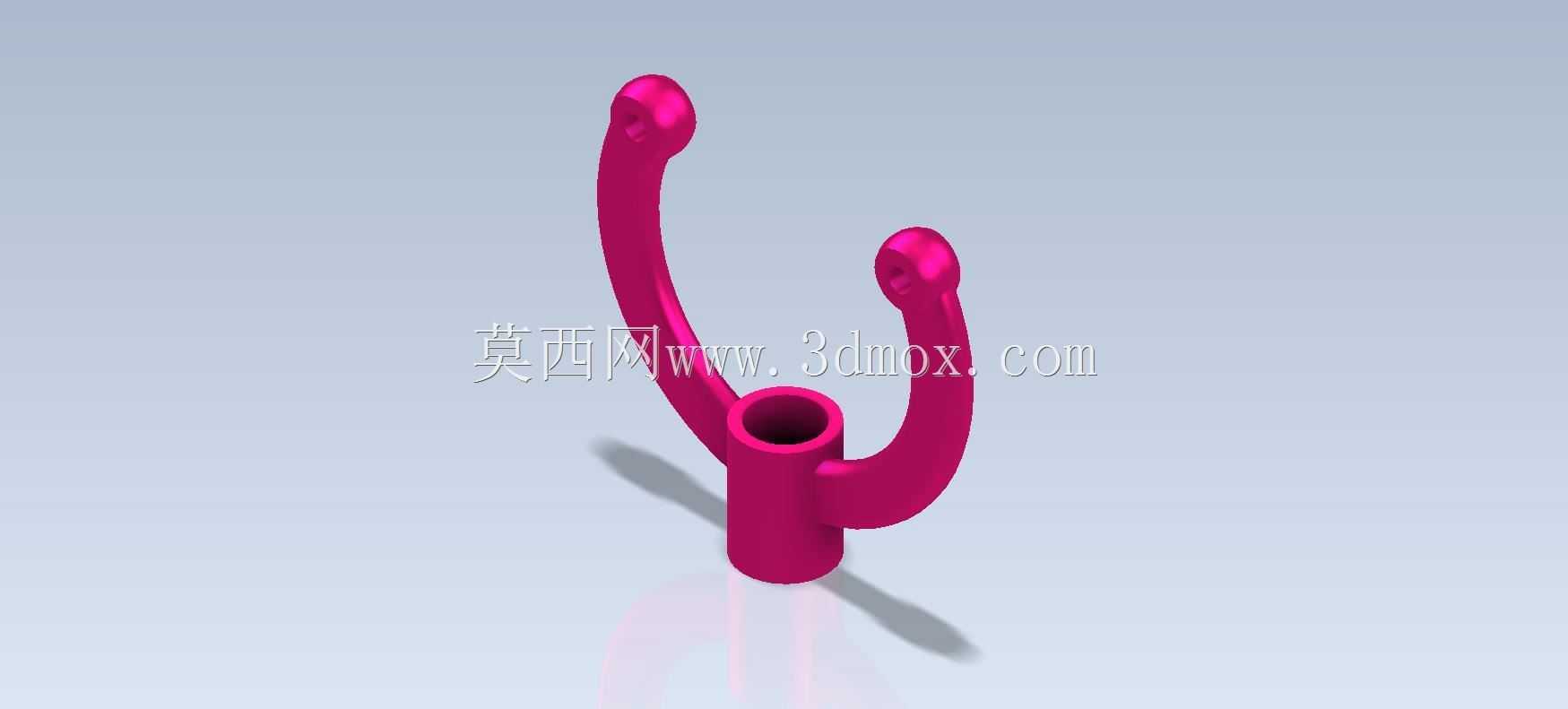

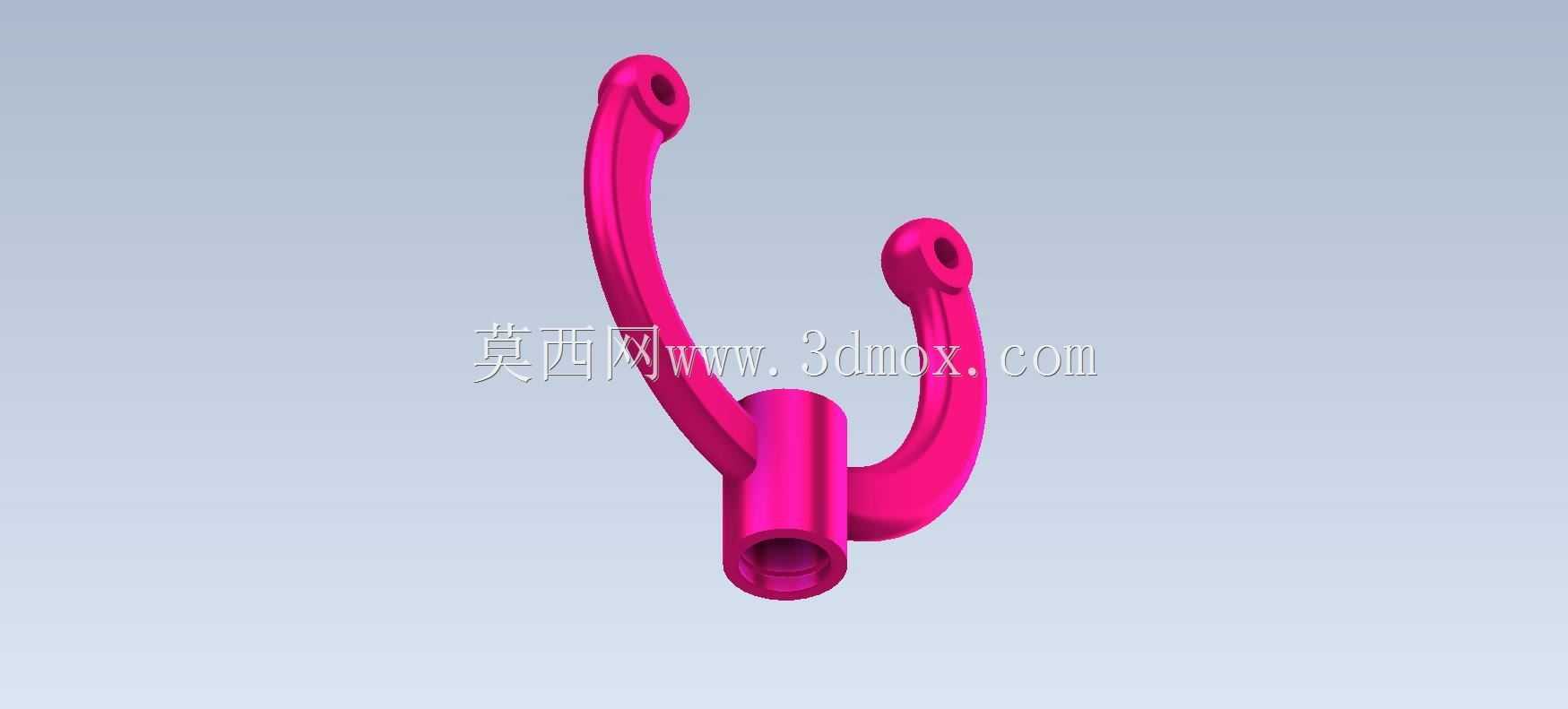

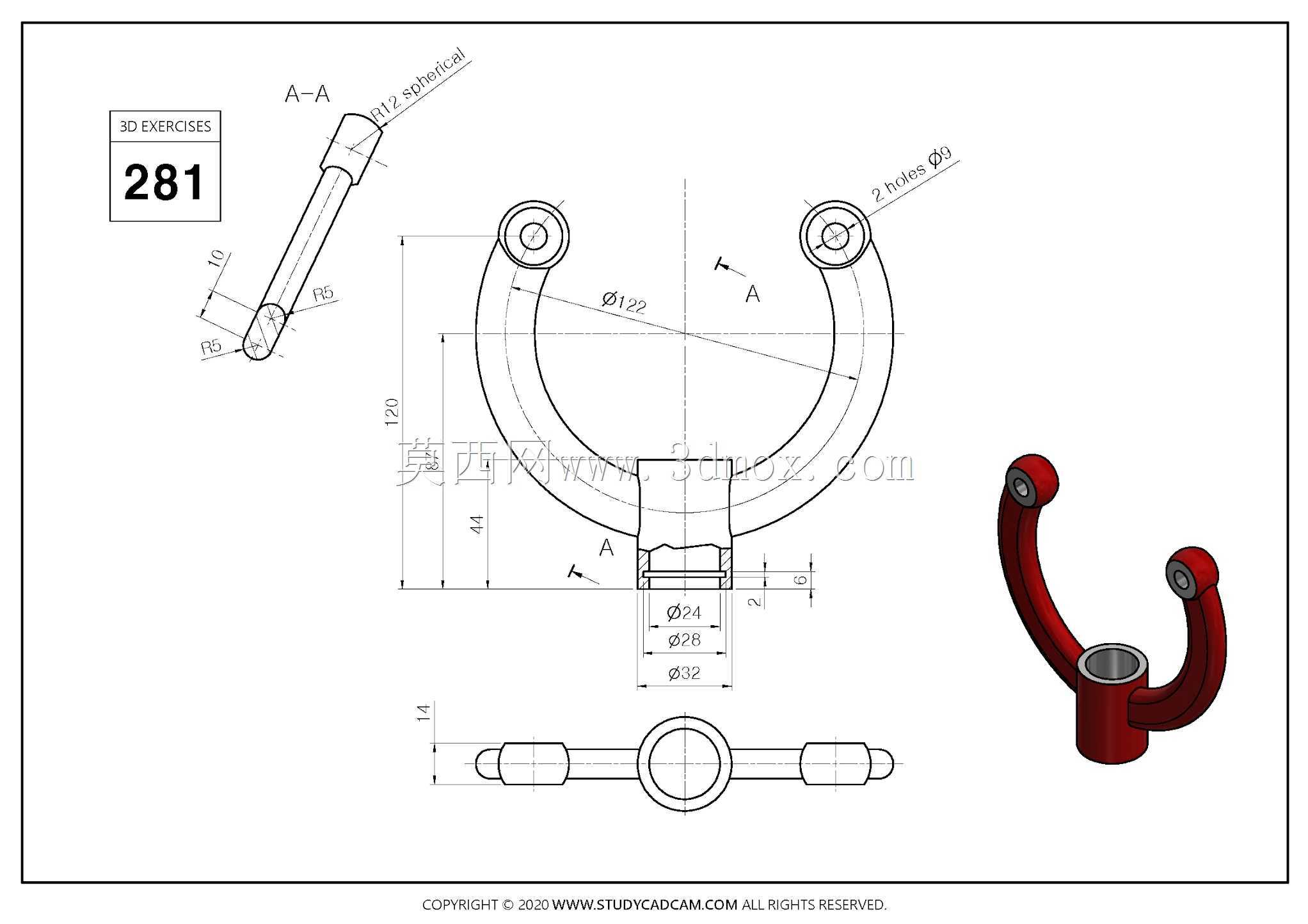

　　该构件属于小型机械连接支撑类零件，整体采用一体式成型结构，下部为带中心通孔的圆柱基座，上部延伸出两个对称分布的弧形叉臂，叉臂末端各设置一个同轴的铰接安装孔，可用于实现两个部件之间的铰接联动或支撑定位。从实际应用场景来看，这类结构常出现在小型连杆机构、手动操作器械、轻工设备的联动组件中，比如小型夹具的开合驱动臂、简易锁具的联动拨叉、教学实验台的铰接支撑件，也可作为小型气动、手动执行机构的末端连接构件，承担力的传递与转动自由度的约束作用。

　　从功能特性上分析，下部圆柱基座的中心通孔可用于穿装固定轴或者紧定螺钉，实现构件自身在安装基体上的定位固定，圆柱外壁可作为装配基准面，与安装座的孔位形成间隙配合或过渡配合，保证安装后的同轴度要求。两个弧形叉臂的弧度设计经过力学考量，在传递扭矩或承受径向载荷时，弧形结构能够分散应力集中点，避免直角连接处出现应力断裂风险，相比直臂结构拥有更好的抗形变能力，在频繁往复转动的工况下能有效延长构件的疲劳寿命。叉臂末端的铰接孔为同轴设计，孔位的位置度公差直接影响铰接后转动的顺畅度，建模时需严格保证两孔的同轴度误差控制在合理范围内，同时孔壁需预留足够的壁厚，满足销轴装配后的挤压强度要求，避免长期铰接转动出现孔壁磨损扩孔的问题。

　　设计思路上，这类构件优先采用一体式加工或注塑、铸造成型，减少分体装配带来的累积误差，整体结构无复杂倒扣特征，无论是采用机加工还是注塑成型都具备较好的工艺性。若采用金属材质加工，可选用圆棒料通过车削加工下部圆柱基座，再通过铣削加工出两侧叉臂结构，最后钻削末端铰接孔与基座中心孔，加工工序简单，装夹定位难度低，适合小批量加工生产；若采用塑料材质注塑成型，模具分型面可设置在圆柱基座的轴向中心面上，两侧叉臂的弧形结构可顺利脱模，无需复杂的抽芯结构，仅铰接孔与中心孔位置需设置小型芯轴，模具制造成本较低，适合大批量生产。

　　从安装边界来看，下部圆柱基座的外径决定了安装座所需的开孔尺寸，基座的轴向长度决定了构件在安装基体上的嵌入深度，设计时需保证基座长度大于安装座的壁厚，避免固定后出现轴向窜动。两个叉臂的张开角度与外轮廓宽度决定了铰接部件的活动空间范围，安装时需预留足够的转动避让空间，避免叉臂转动过程中与周边构件发生干涉。叉臂末端铰接孔的中心高度决定了铰接点的位置，在整套连杆机构的运动学计算中，该尺寸是关键的输入参数，直接影响整套机构的行程与传动比。建模过程中需注意各部位的圆角过渡处理，尤其是叉臂与圆柱基座的连接位置，需设置合理的铸造圆角或机加工圆角，进一步降低应力集中系数，同时去除锐边毛刺，避免装配过程中划伤操作人员或损坏配套密封件。这类构件虽然结构简单，但在整套机构中承担着运动传递的关键作用，任何尺寸偏差都可能导致整套机构出现卡滞、传动精度不足的问题，建模时需严格把控各形位公差要求，结合实际装配需求调整各部位的尺寸公差，保证加工后的构件能够顺利完成装配并满足使用工况的强度要求。
