钣金折弯安装固定支架结构设计

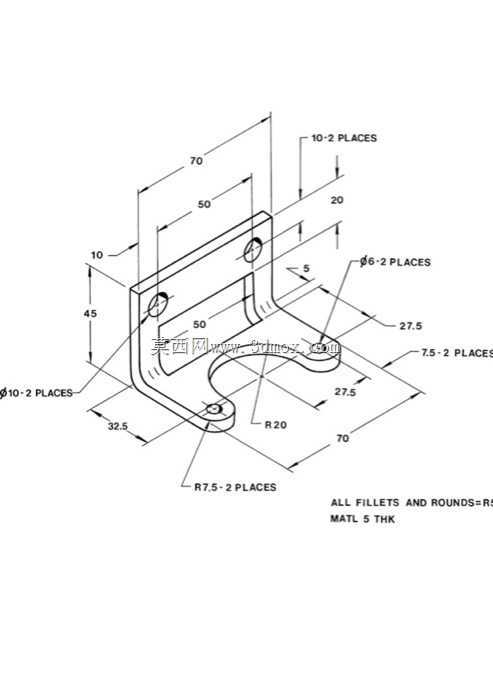

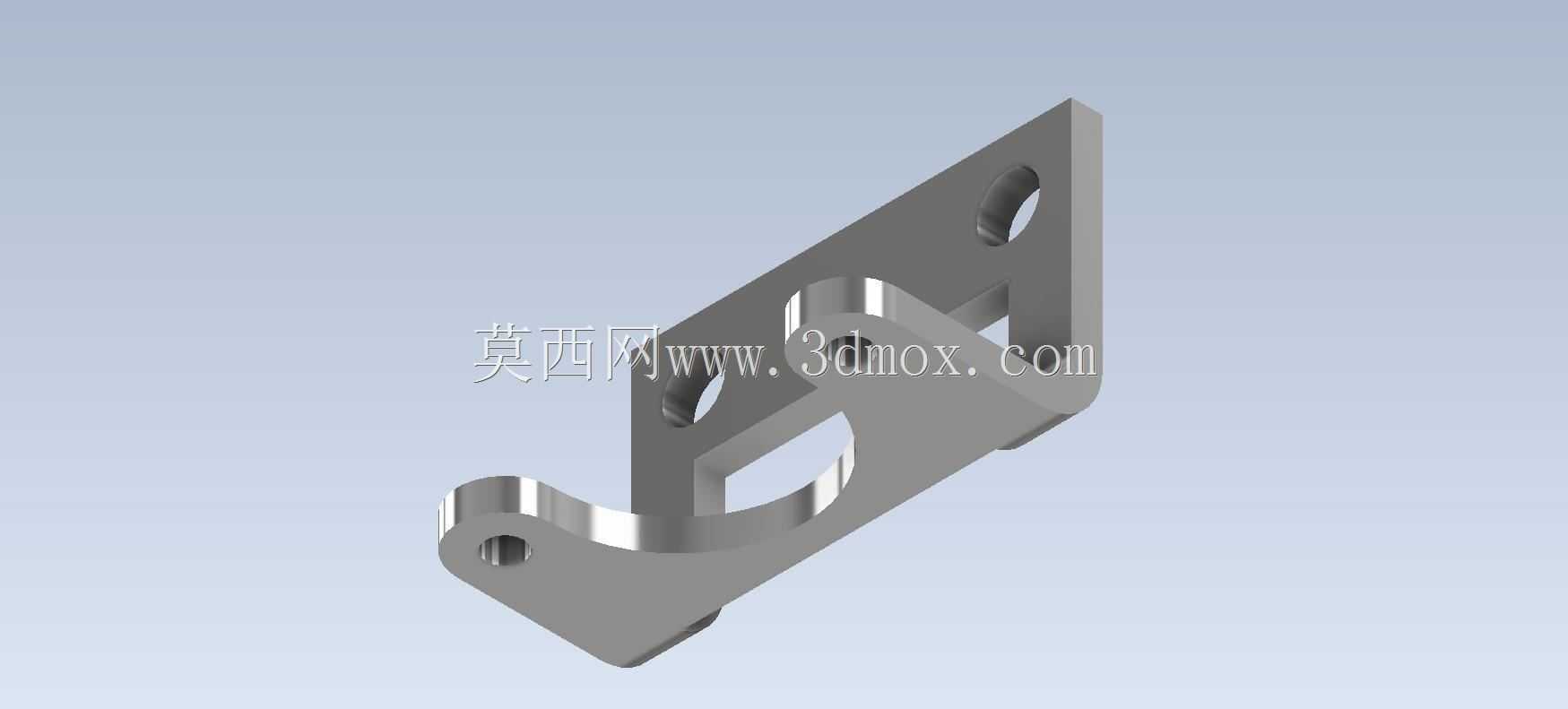

　　这类钣金折弯支架在工业现场的应用场景十分广泛，小到传感器安装定位、小型气动元件的承托固定，大到设备内部线束导向支架、小型功能模块的安装基座，都能看到这类结构的身影。不同于铸造或机加工的一体式支座，钣金支架的核心优势在于材料利用率高、成型工序少，适合中小批量的配套生产，同时通过合理的折弯与孔位设计，能在控制整体重量的前提下，满足常规工况下的支撑强度需求。从实际使用角度看，这类支架的核心功能是为被安装件提供稳定的定位基准，同时抵消设备运行过程中产生的小幅振动，避免被固定部件出现移位、松脱的问题。设计这类钣金支架时，首先要明确安装边界的约束条件：竖直方向的安装面需要匹配设备基体的安装孔位，两个带孔的支耳分别对应不同的安装高度，

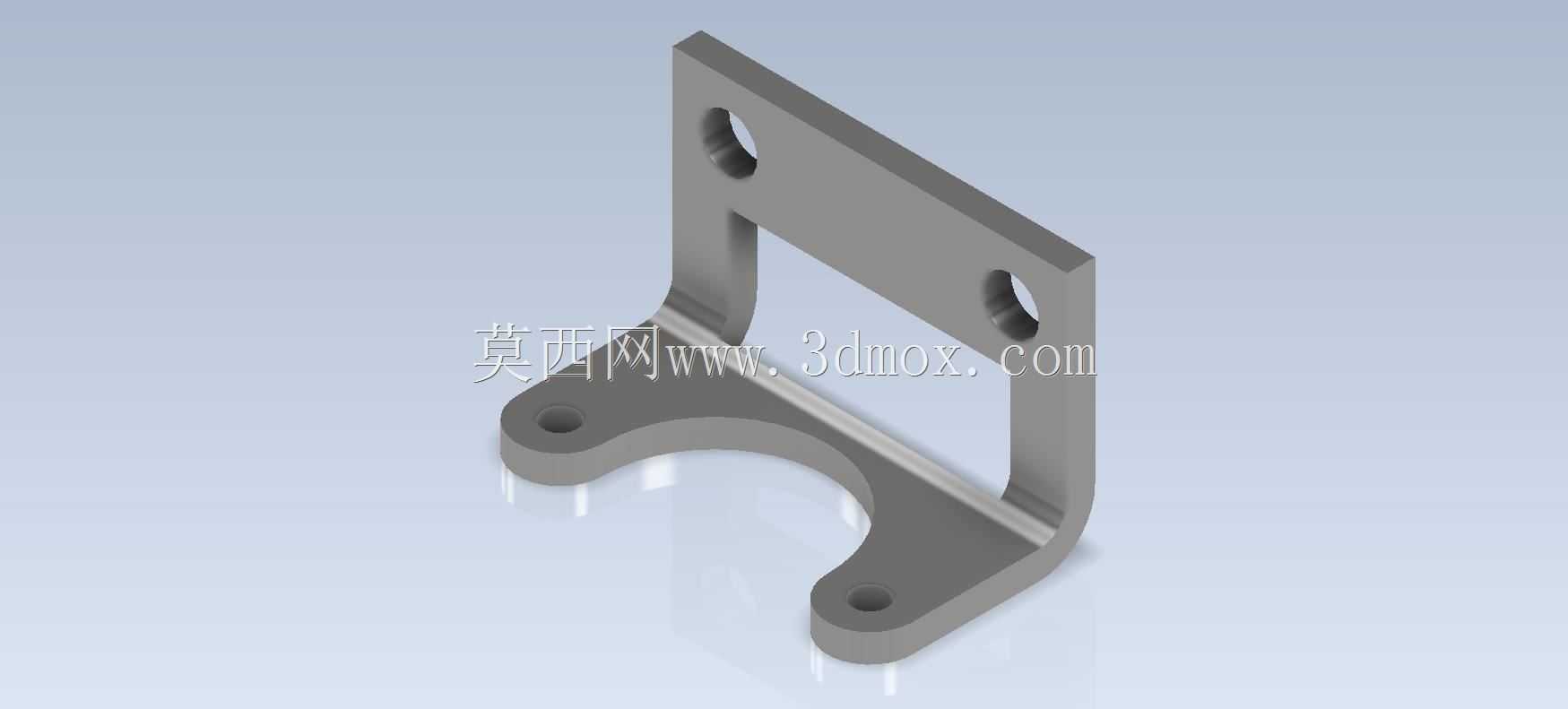

　　保证支架固定后不会与周边的管线、运动部件产生干涉；底部的弧形托边并非装饰结构，而是为了适配圆柱形被安装件的外轮廓，增大接触面积的同时，避免尖锐棱边划伤被固定部件的表面保护层。折弯处的圆角设计是钣金工艺的必然要求，过小的折弯圆角会导致板材外侧出现拉伸裂纹，内侧则会出现起皱问题，常规冷轧钢板折弯时，内圆角半径一般取板材厚度的1-1.5倍，既能保证成型质量，也能减少折弯处的应力集中，提升支架的抗疲劳性能。孔位设计上，所有安装孔都预留了合理的装配间隙，避免因板材折弯后的角度误差、孔位加工公差导致装配时出现孔位错位的问题；竖直安装板上的两个长圆孔？不对，看模型是圆孔？哦不对，模型上竖直板是两个圆孔，底部托板上是两个沉头孔？哦对，

　　底部的两个安装孔做了沉台设计，装配时螺丝头可以完全埋入板材表面，不会突出托板平面，保证被支撑件可以完全贴合托板表面，不会出现局部悬空的问题。整体结构没有多余的冗余设计，所有的折弯边都同时承担两个作用：一是提升支架整体的结构刚度，单块平板的抗扭、抗弯性能很差，通过两次90度折弯形成的U型截面，能让支架的整体刚度提升数倍，不需要额外增加加强筋就能满足常规负载下的变形控制要求；二是作为安装定位的基准面，竖直折弯边贴紧设备基体，水平托边承托被安装部件，两个方向的基准面垂直，能保证安装后被固定件的位置精度符合设计要求。从安装边界来看，这类支架的整体占用空间很小，竖直方向的安装高度控制在较小范围内，

　　水平方向的伸出长度也不会过多占用设备内部的有效空间，适合在设备内部空间紧凑的场景下使用。选材上一般采用1.5-3mm厚度的冷轧钢板，表面根据使用环境做镀锌或者喷塑处理，应对常规车间环境下的防锈需求，如果是在有腐蚀介质的场景下使用，也可以更换为不锈钢板材加工，只需要对应调整折弯时的模具间隙即可，不需要大幅改动整体结构设计。实际装配时，先通过竖直板上的两个孔将支架固定在设备基体上，拧紧螺丝后检查支架的垂直度，确认托板平面处于水平状态，再将被安装件放置在托板上，通过底部的两个沉头孔完成被固定件的锁紧，整个装配过程不需要额外的工装辅助，单人即可快速完成安装，后期维护拆卸也十分方便。这类结构看似简单，但设计时需要兼顾工艺可行性、装配便利性、结构强度三个核心维度，很多新手设计时容易忽略折弯回弹的问题，导致成型后支架的安装面角度出现偏差，实际生产时需要根据板材的材质、厚度预留对应的回弹补偿量，保证折弯后的角度符合设计要求；另外孔位与折弯边的距离也要满足最小工艺要求，距离过近会导致折弯时孔位出现拉伸变形，影响后续的螺丝装配。
