带安装底座的立式轴套支撑构件

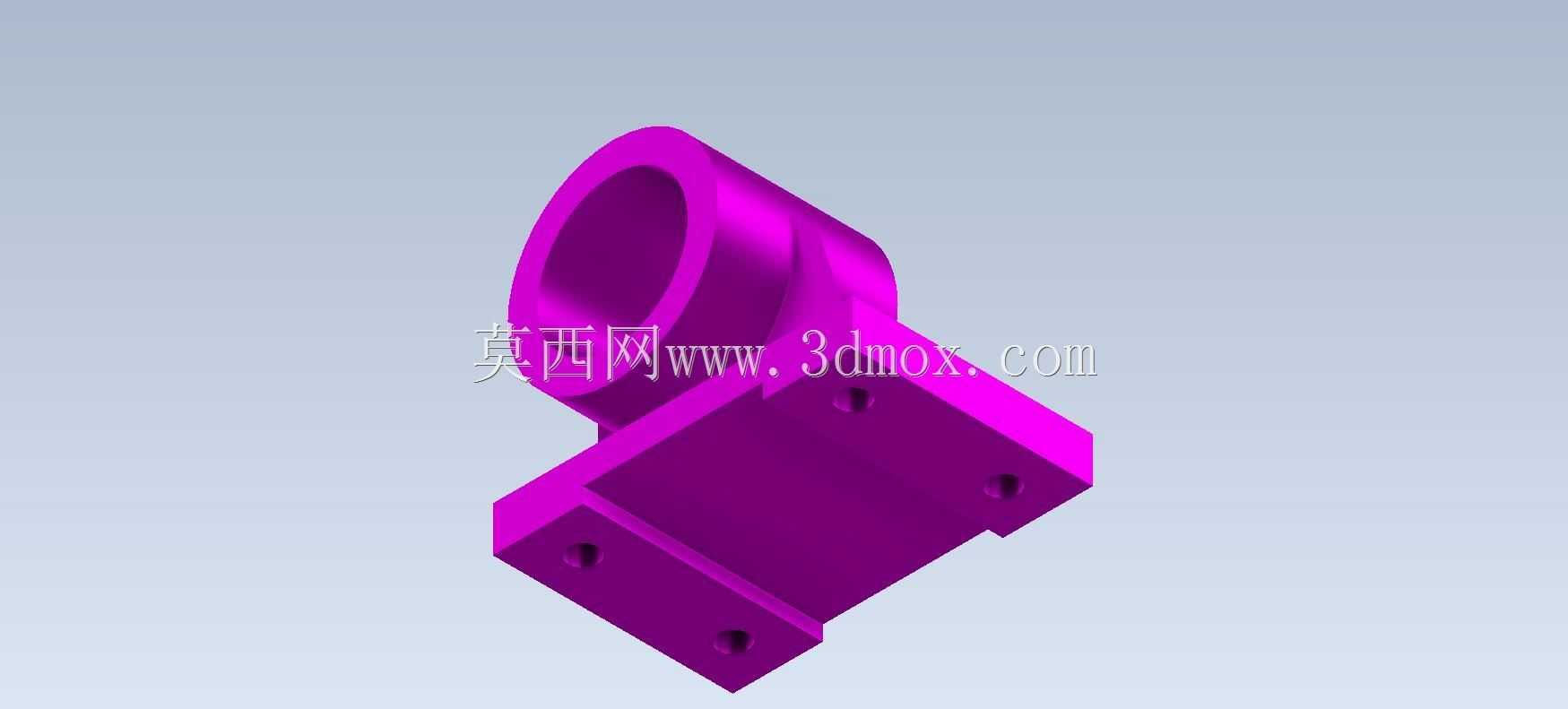

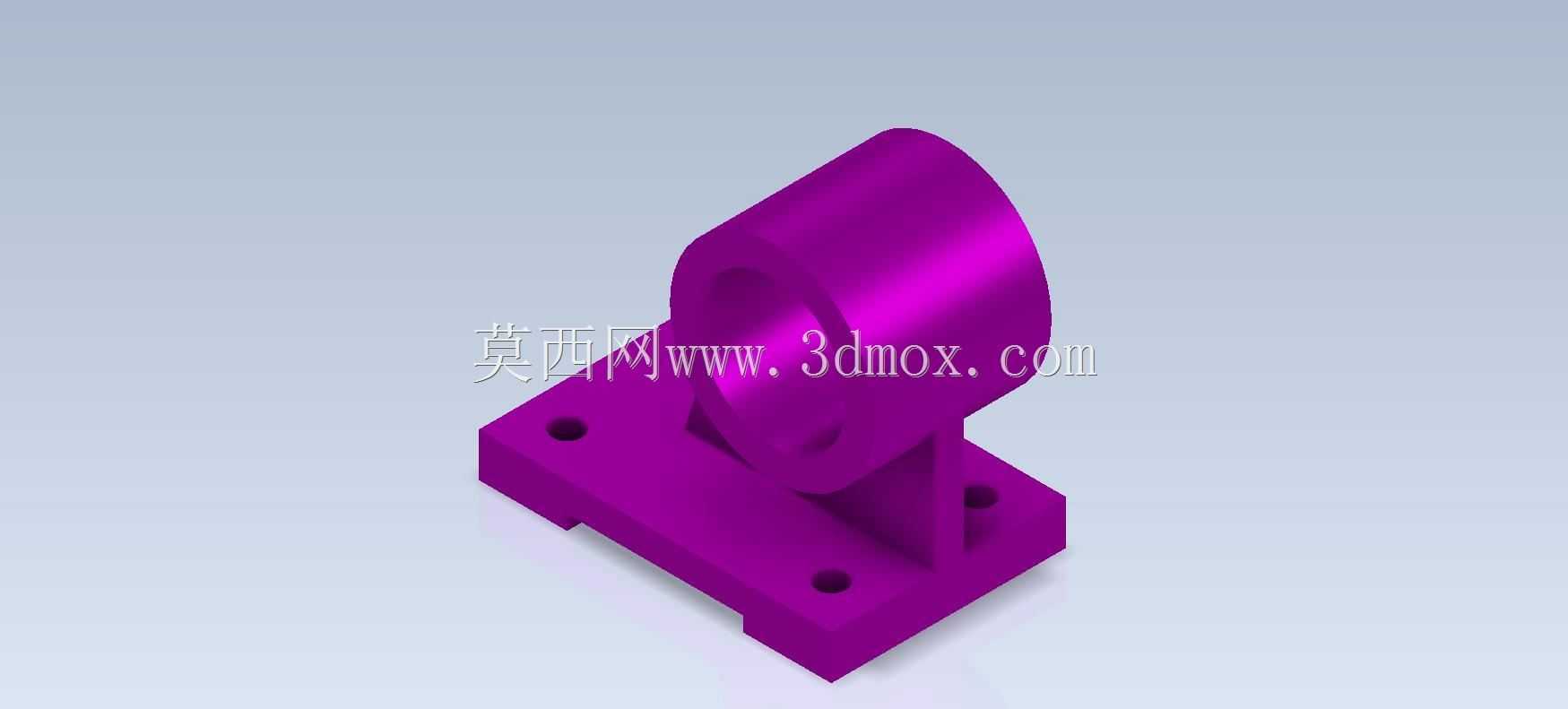

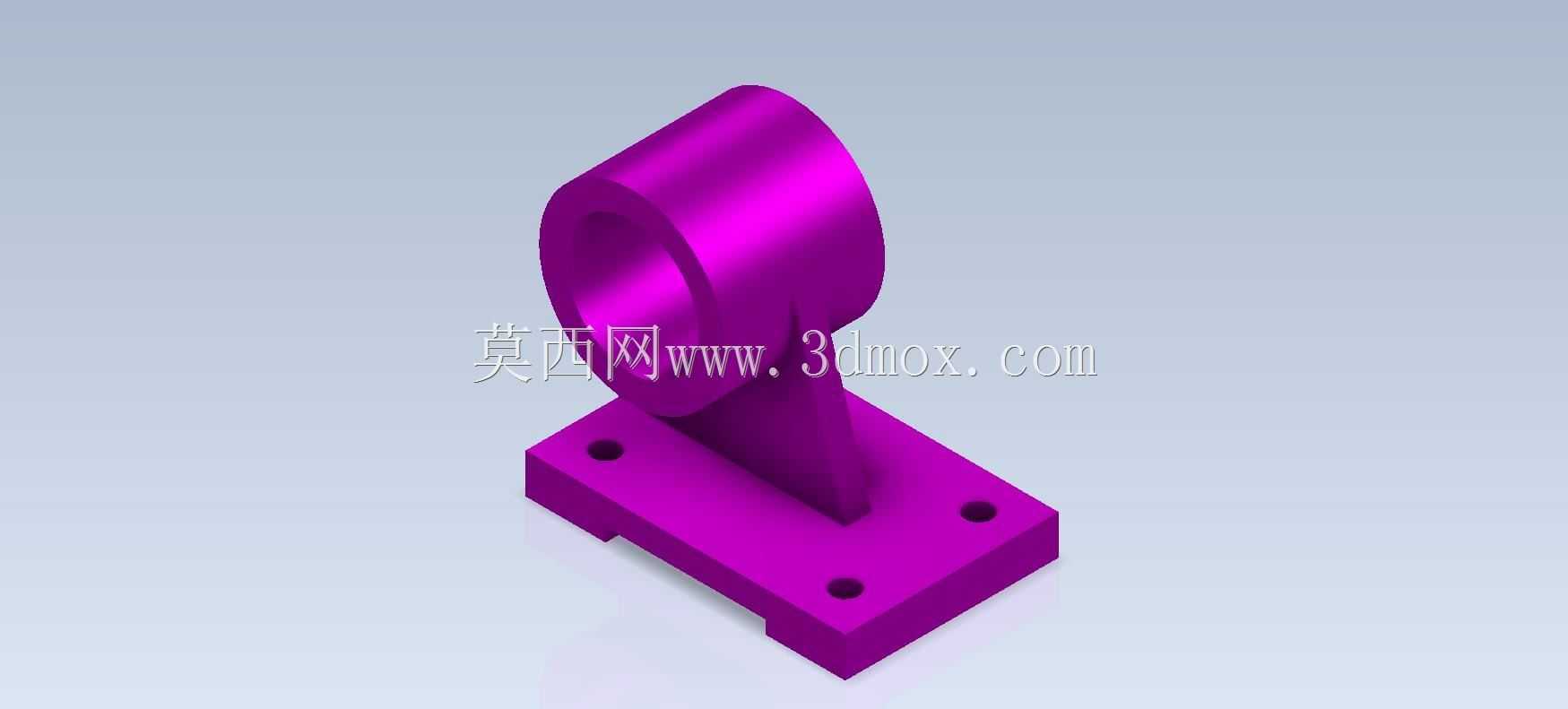

　　该支撑构件属于机械传动系统中的典型支撑类零件，主要应用于各类中小型工业设备的转轴支撑场景，常见于轻工输送设备、小型实验台架、自动化检测工位的动力传递环节，用来为旋转轴提供稳定的径向支撑，同时承担轴系运转过程中产生的径向载荷与少量倾覆力矩，避免转轴在运转过程中出现挠曲变形，保证轴上配合件的运转同轴度。从结构设计来看，构件整体分为上部轴套安装段、中部连接支撑筋、下部安装底座三个功能区域，上部的圆筒状轴套段内孔为核心配合面，设计时需要根据适配转轴的直径确定公差带，通常选用H7级基孔制公差，内孔表面粗糙度要求控制在Ra1.6以内，保证与轴套或者轴承外圈的配合精度，圆筒段的外径根据承载需求设定壁厚，常规工况下壁厚不小于内孔直径的1/5，

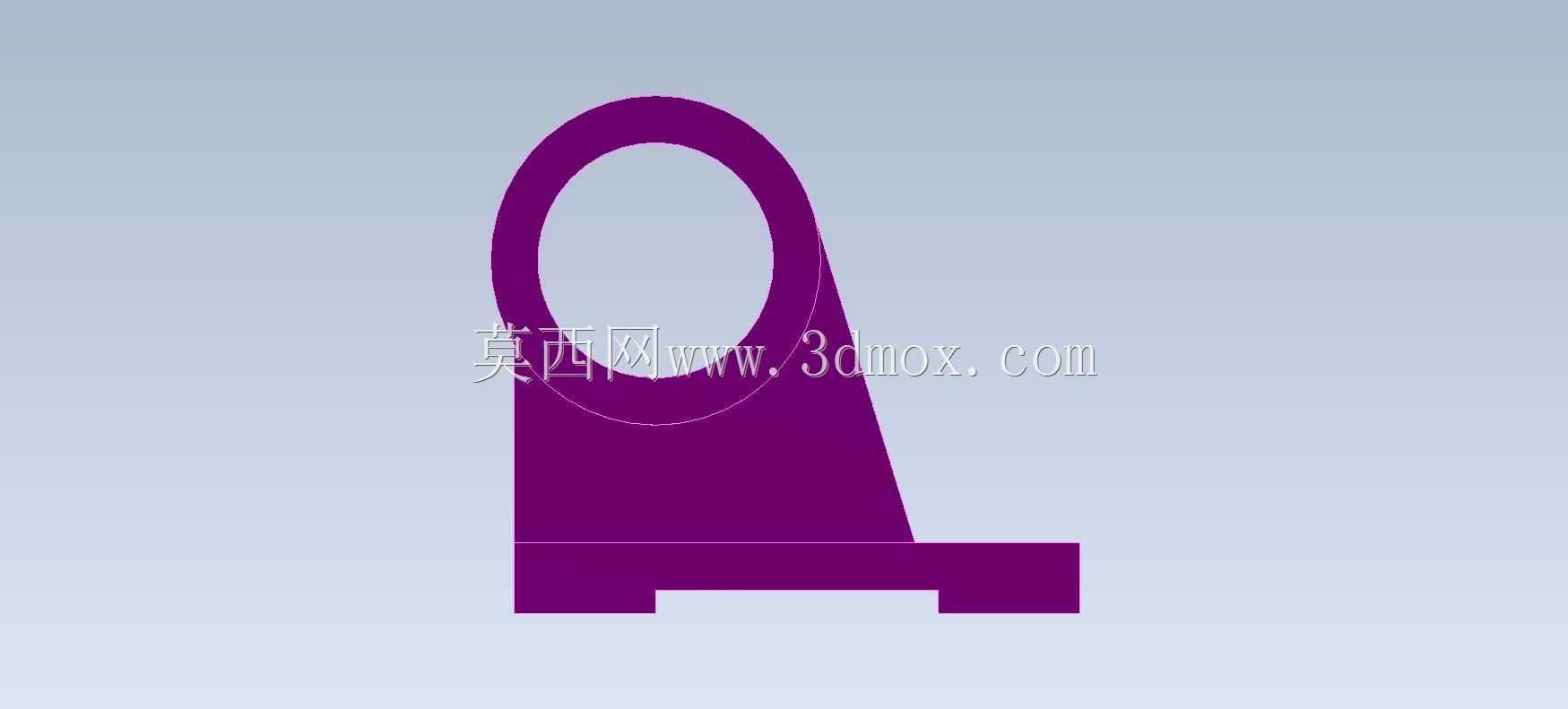

　　避免受载后出现筒壁变形。中部的连接筋采用变截面斜向支撑结构，从圆筒段的下侧外壁平滑过渡到底座的上表面，筋板的厚度根据载荷大小设定，通常取底座厚度的0.8-1倍，过渡位置全部采用圆角处理，避免应力集中导致的构件断裂，这种斜筋设计相比直立柱式支撑，在相同材料用量下能获得更好的抗倾覆性能，同时减少整体重量，降低材料成本。下部的安装底座为矩形板式结构，底座上开设四个对称分布的安装通孔，孔位分布遵循机械安装的通用规范，孔中心距根据配套安装台面的螺孔位置设定，安装孔的直径比配套固定螺栓大1-2mm，预留安装调整余量，底座的下表面设计为精加工平面，平面度公差控制在0.05mm以内，保证安装后与支撑台面的贴合度，避免安装后出现构件倾斜，

　　底座的边缘还设计有小尺寸的缺口结构，方便安装时对位调整，也能在一定程度上减少底座与台面的接触面积，降低对安装台面的平面度要求。在实际选型应用时，需要先确认上部轴套内孔与待支撑转轴的适配性，同时核对底座安装孔的中心距是否符合现场安装台面的开孔尺寸，安装前需要清理底座下表面与安装台面的杂物，保证贴合紧密，固定螺栓需要按照对角顺序逐步拧紧，避免底座受力不均出现翘曲。构件的外形尺寸设计充分考虑了安装边界，整体高度根据轴系的中心高要求设定，底座的长宽尺寸控制在轴套外径的2.5-3倍范围内，保证支撑稳定性的同时不会占用过多安装空间，圆筒段的轴向长度根据配合轴承或者轴套的宽度设定，通常比配合件宽度大2-3mm，避免轴向窜动时出现干涉。

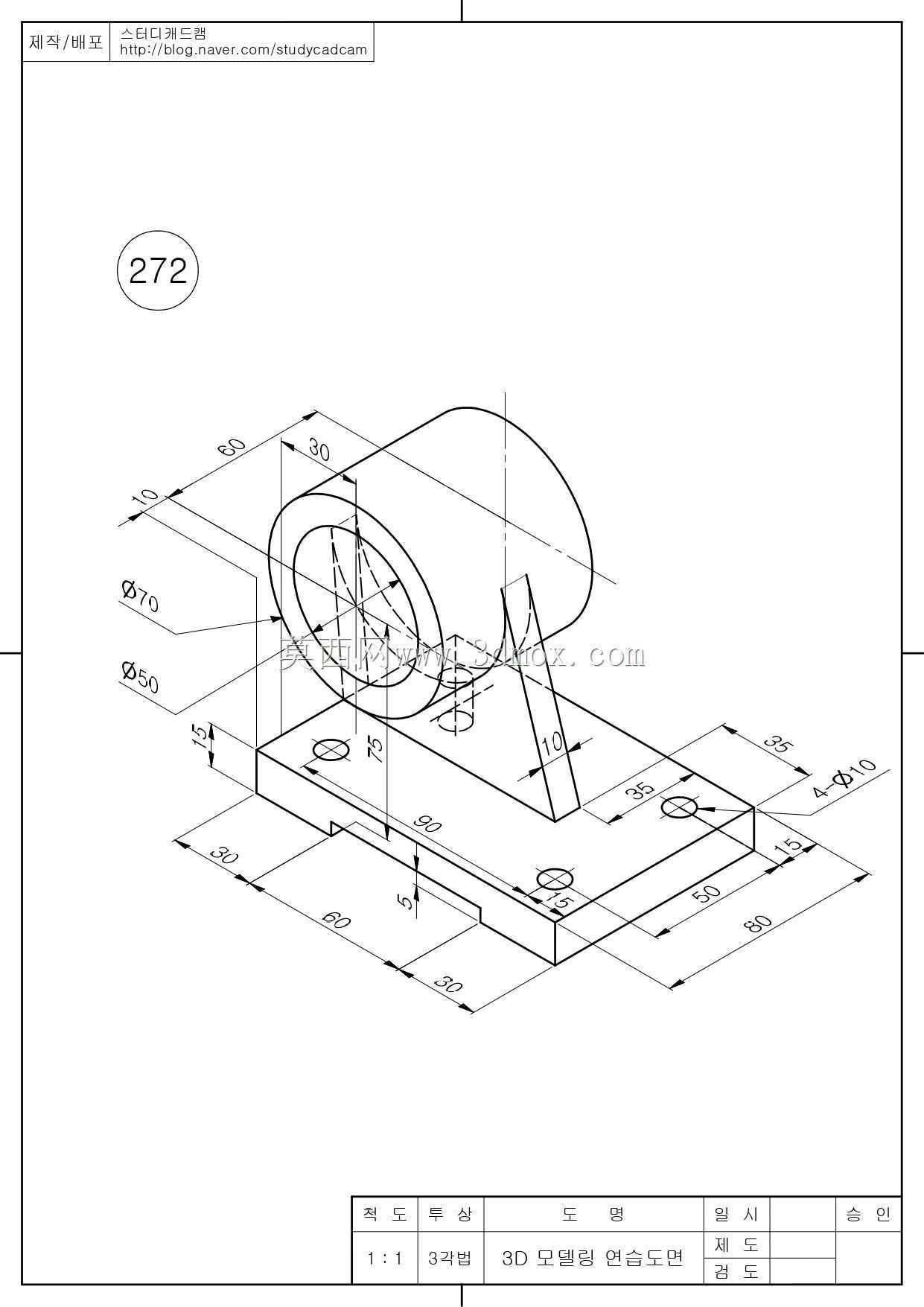

　　在建模过程中，这类零件需要重点关注各功能面的形位公差设定，尤其是轴套内孔轴线与底座下表面的平行度、轴套内孔的圆柱度，这些参数直接影响后续轴系的运转精度，筋板与圆筒、底座的过渡圆角需要根据铸造或者3D打印的工艺要求设定，避免出现工艺缺陷，如果采用金属切削加工方式制作，还需要考虑加工余量的预留，安装孔的位置度公差需要控制在0.1mm以内，保证现场安装时能够顺利对位。这类支撑构件在实际使用中，通常会在轴套内孔镶嵌铜套或者滚动轴承，根据工况的不同选择合适的配合件，低速轻载工况下可以直接使用铜套配合，定期加注润滑脂即可，中速重载工况则需要适配滚动轴承，同时在圆筒段的侧壁开设注油孔，方便后期维护时加注润滑油。
