泵体连接支撑支架三维结构设计

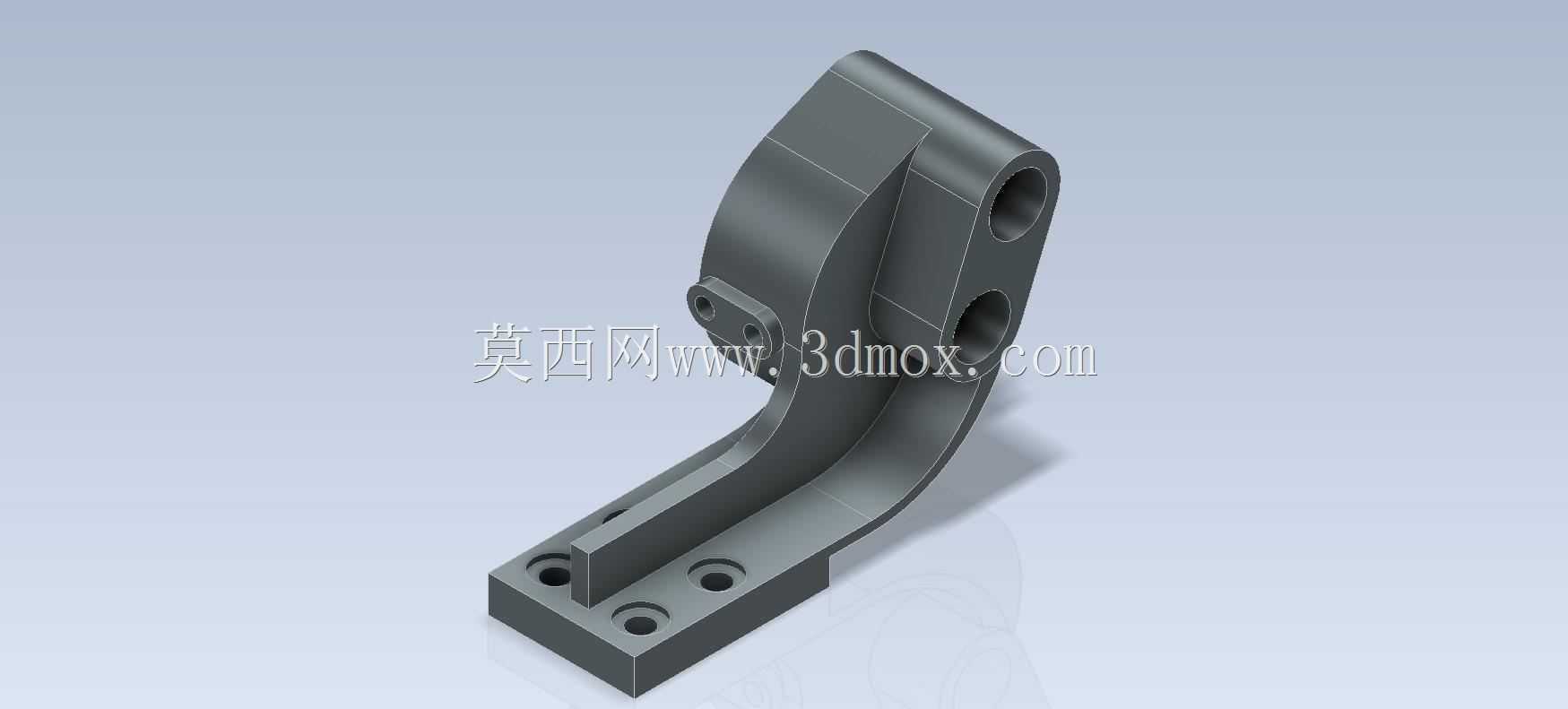

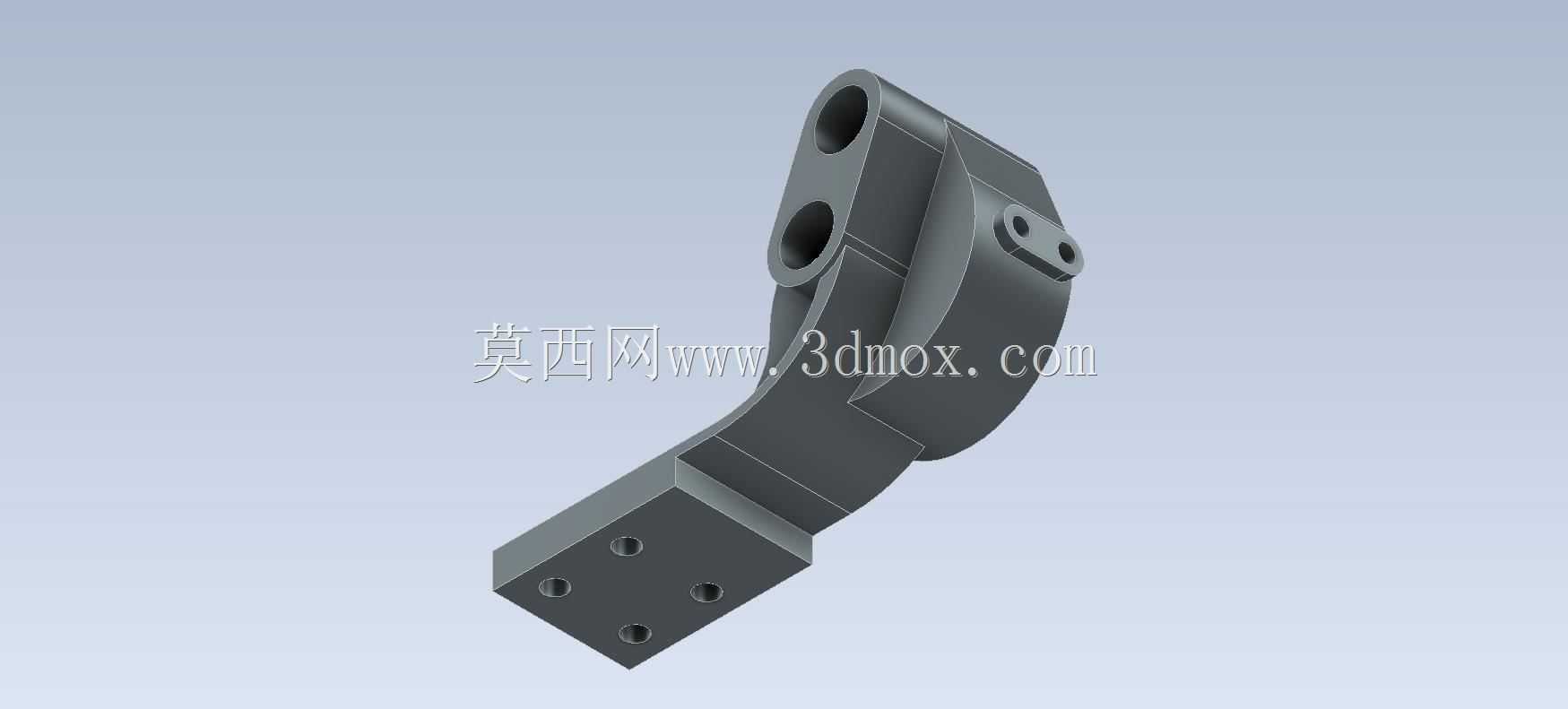

　　在流体输送类设备的装配体系中，这类泵支架是承担泵体与动力端、安装基座衔接的核心承载零件，常见于中小型工业输送泵、计量泵、液压系统动力泵的安装场景，既需要抵消泵组运行过程中产生的径向振动与轴向窜动，也要保证泵体与驱动端的同轴度公差，避免运行过程中出现轴封磨损、叶轮偏磨等故障。从结构设计逻辑来看，该支架采用一体化铸造成型后做机加工的工艺路线，主体承力段做了加厚的圆弧过渡设计，避免直角应力集中，在长期受交变载荷的工况下能有效降低开裂风险。底座部分设置了两个同轴的安装通孔，用于穿设螺栓将整个支架固定在设备安装基面或者泵组共用底座上，孔位周边做了锪平处理，保证螺栓紧固时端面贴合度，避免安装后出现支架倾斜的问题。

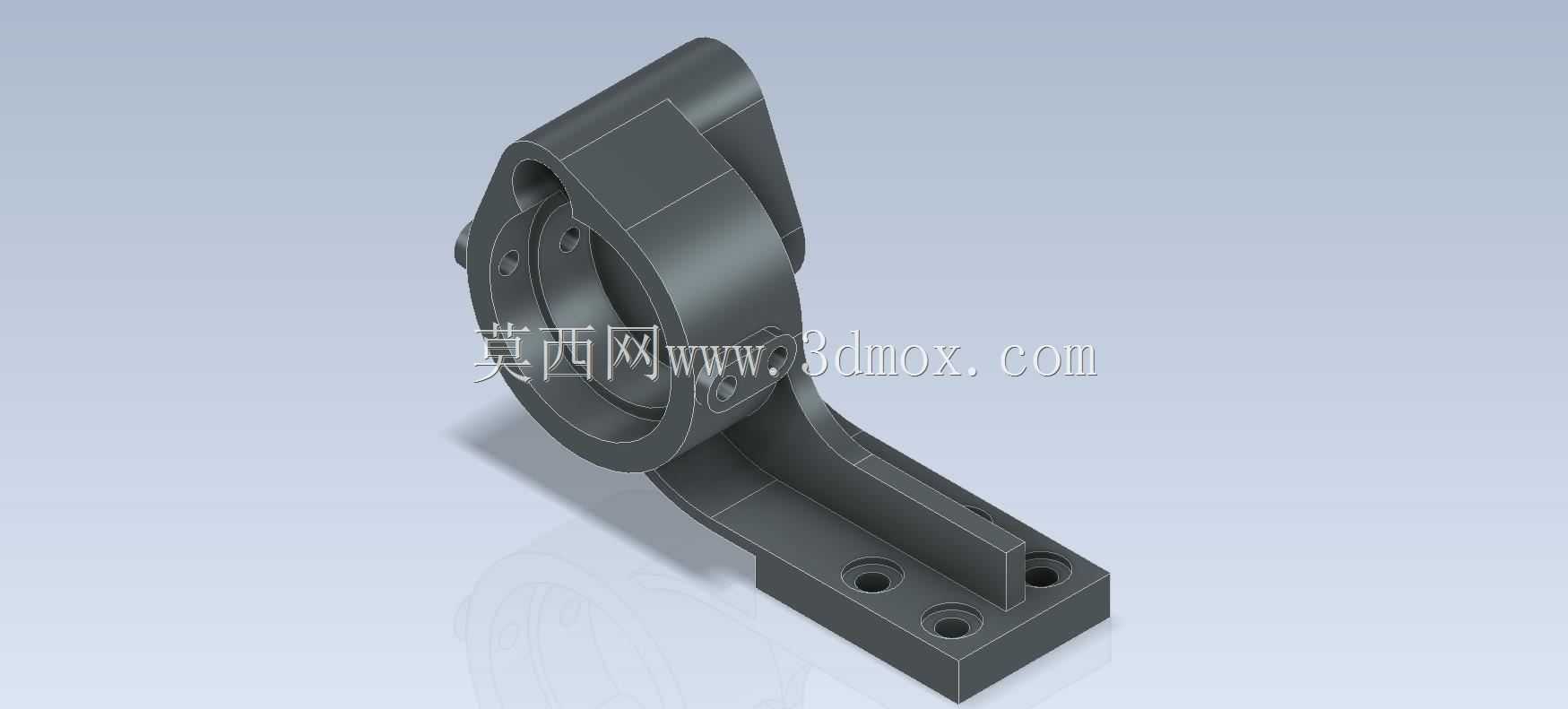

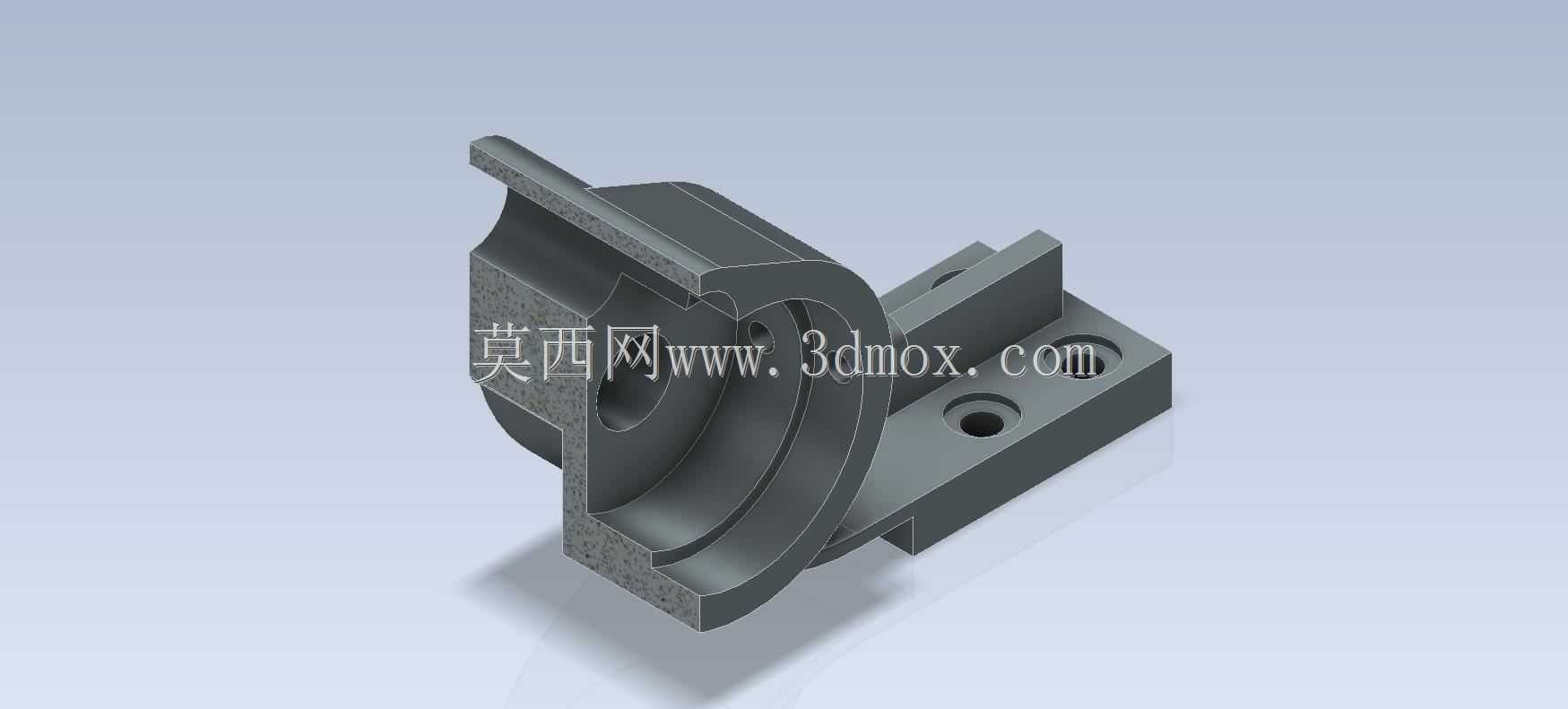

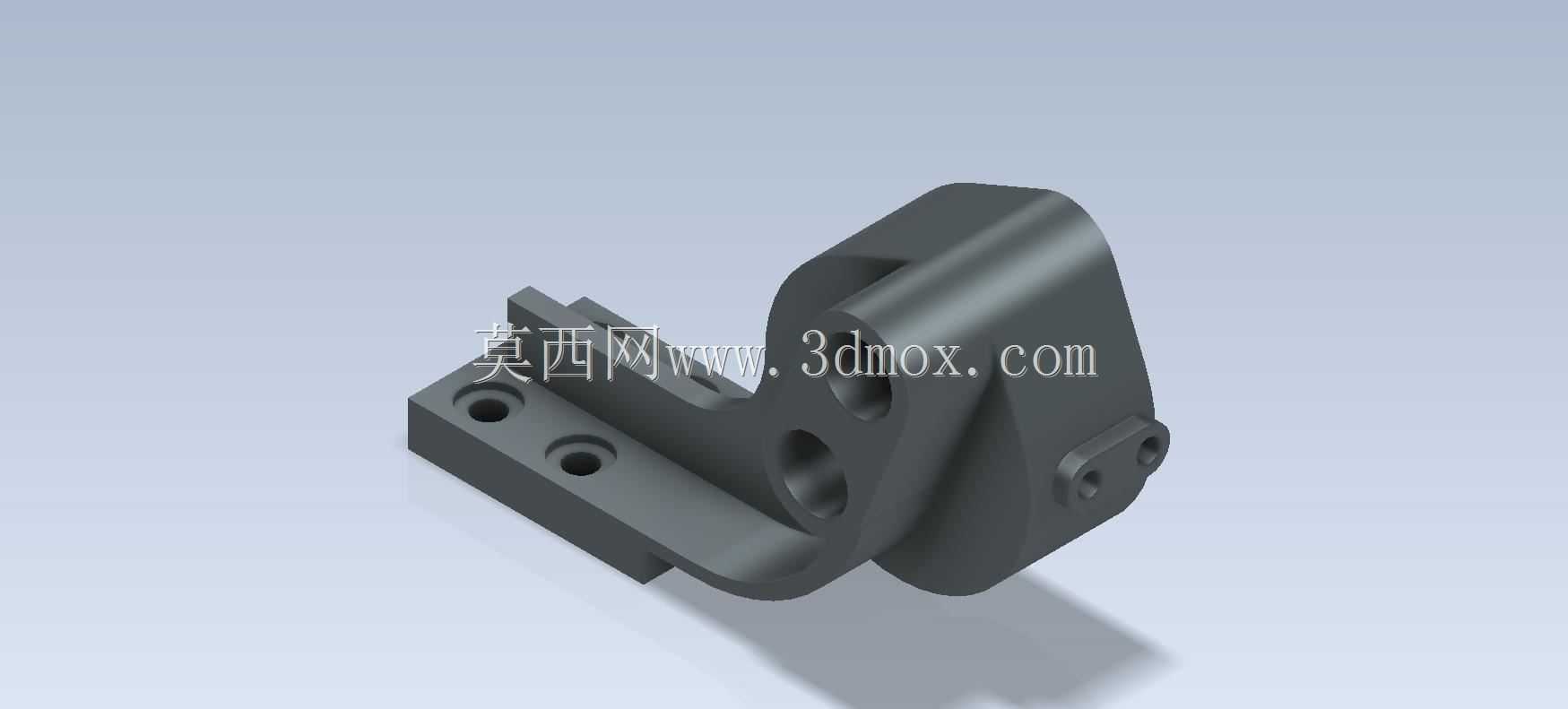

　　支架上部的承托结构做了半包围式的型腔设计，刚好可以嵌入泵体的连接端，侧面分布的多个减重孔同时兼具工艺孔与安装观察的作用，既可以减少整体零件重量，降低铸造过程中的缩孔缺陷概率，也能在装配时通过孔位观察内部密封件、连接轴的对位情况，端部的两个小螺纹孔用于安装泵体端的定位压盖，防止泵体运行过程中出现轴向移位。从安装边界来看，该支架的底座安装孔距适配常规小型泵组的通用安装尺寸，整体高度控制在紧凑区间，不会额外占用过多泵组的安装空间，侧向的伸出结构可以避让泵体的进出液管路接口，避免装配时出现管路与支架干涉的问题。设计过程中需要重点关注几个公差配合要求：上部承托型腔的圆柱度公差需要控制在合理区间，保证与泵体连接端的配合间隙均匀，

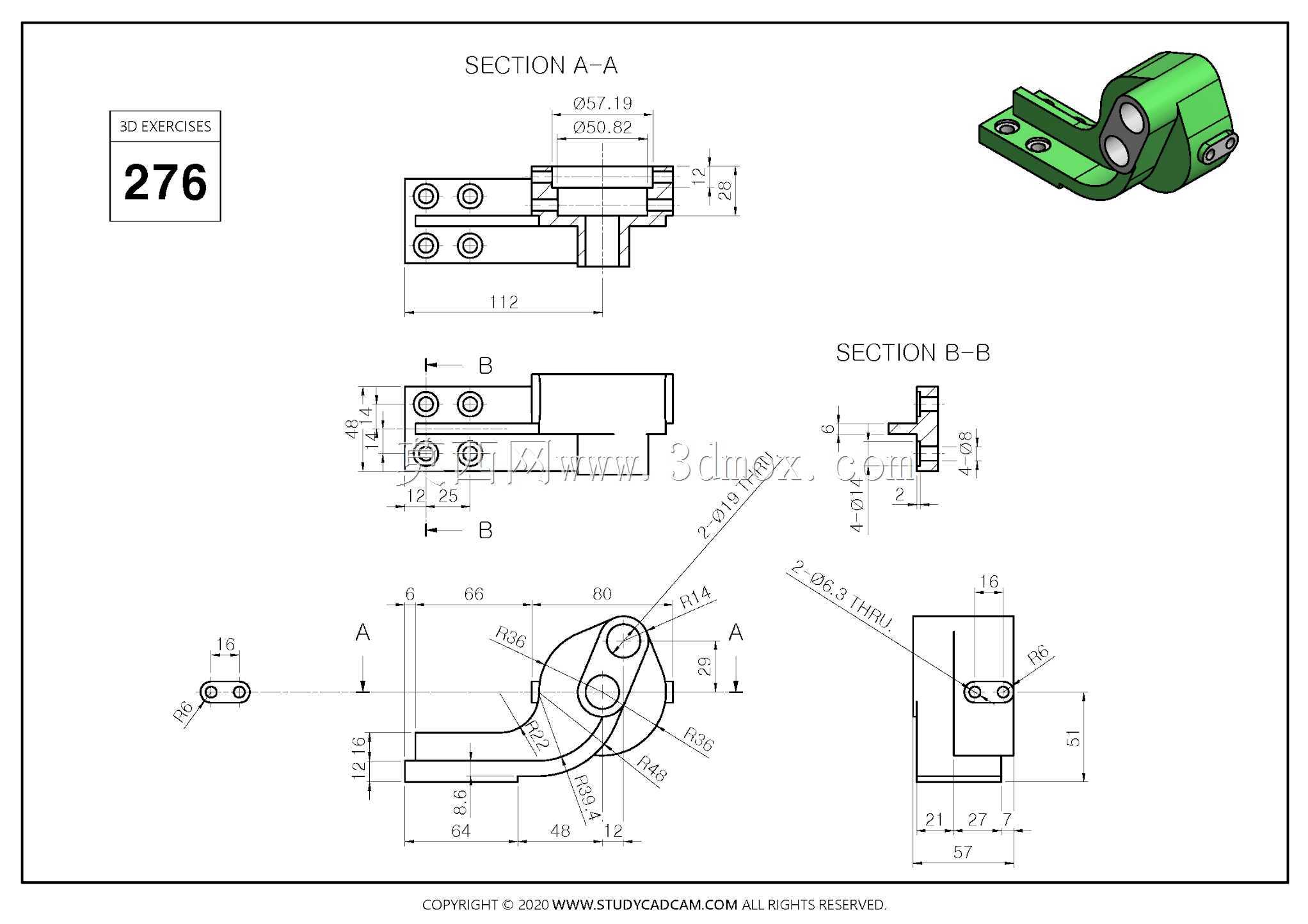

　　底座安装面与上部型腔轴线的平行度公差需要严格控制，否则会导致泵轴与驱动电机轴出现同轴度偏差，运行时产生异常振动与噪音。另外支架的转角位置全部做了R角过渡，除了降低应力集中之外，也能避免铸造过程中出现冷隔、浇不足的缺陷，同时减少后续机加工的刀具损耗。在实际选型应用中，这类支架多用于中小流量的工业泵组，适配的泵体重量区间在常规轻型泵范畴，不需要额外做加强筋结构就可以满足承载要求，整体结构简洁，加工工序少，适合批量生产，在小型液压站、水处理加药装置、小型润滑油输送系统中都有广泛的应用场景。建模过程中需要先确定安装基面的基准，再依次推导上部承托结构的位置尺寸，保证各个安装孔位的位置度符合装配要求，减重孔的位置需要避开主承力路径，不能因为开孔削弱支架的整体结构强度，端部的螺纹孔深度需要满足螺栓拧入深度要求，保证压盖的紧固力足够。
