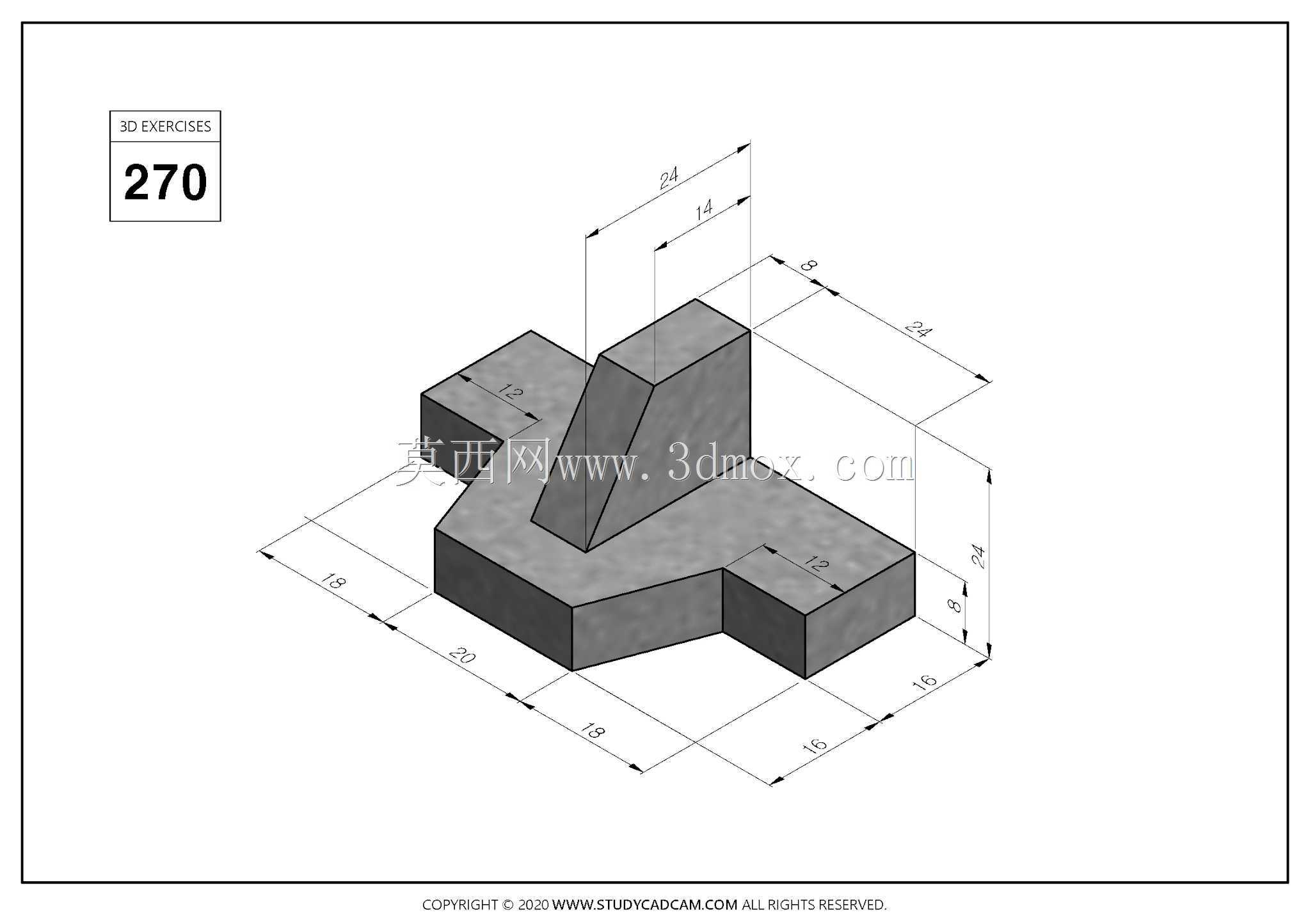

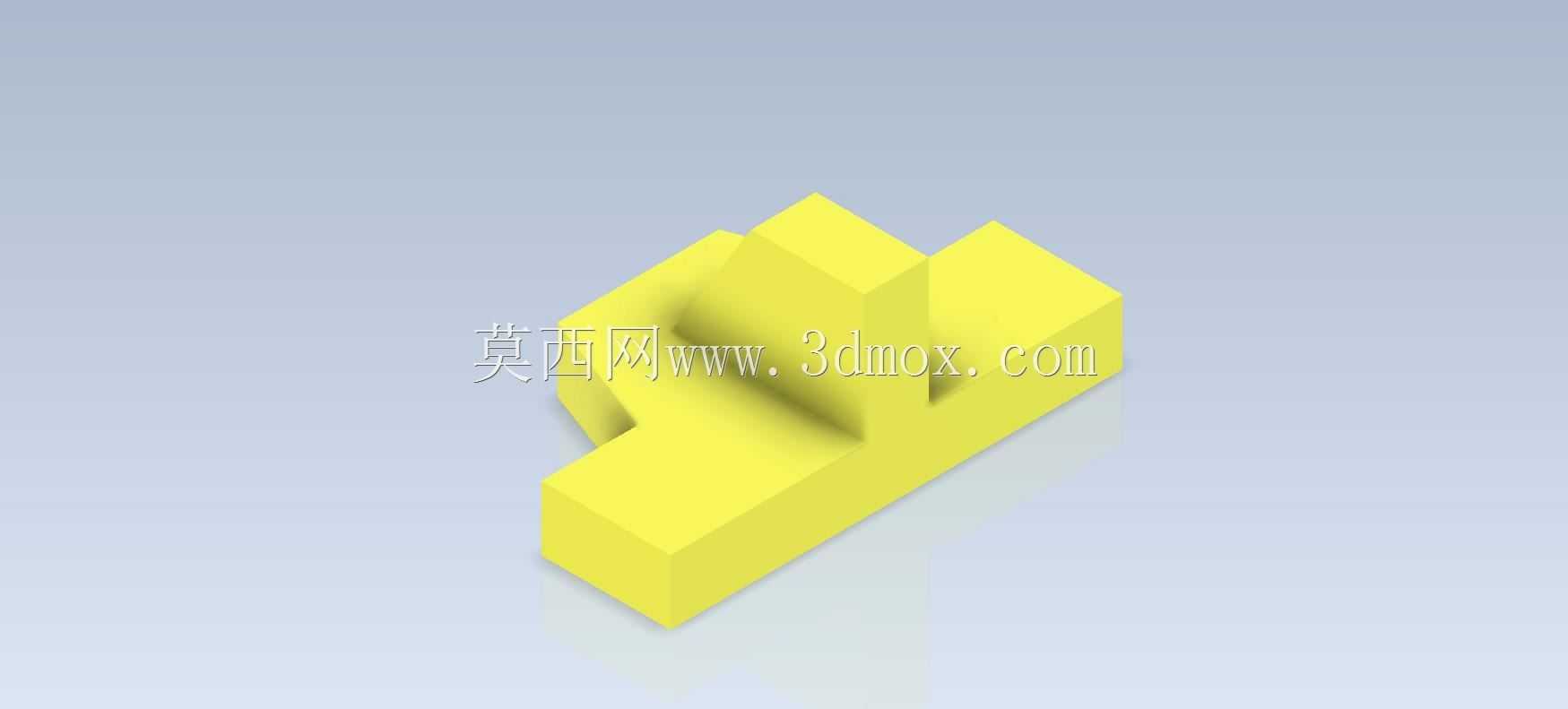

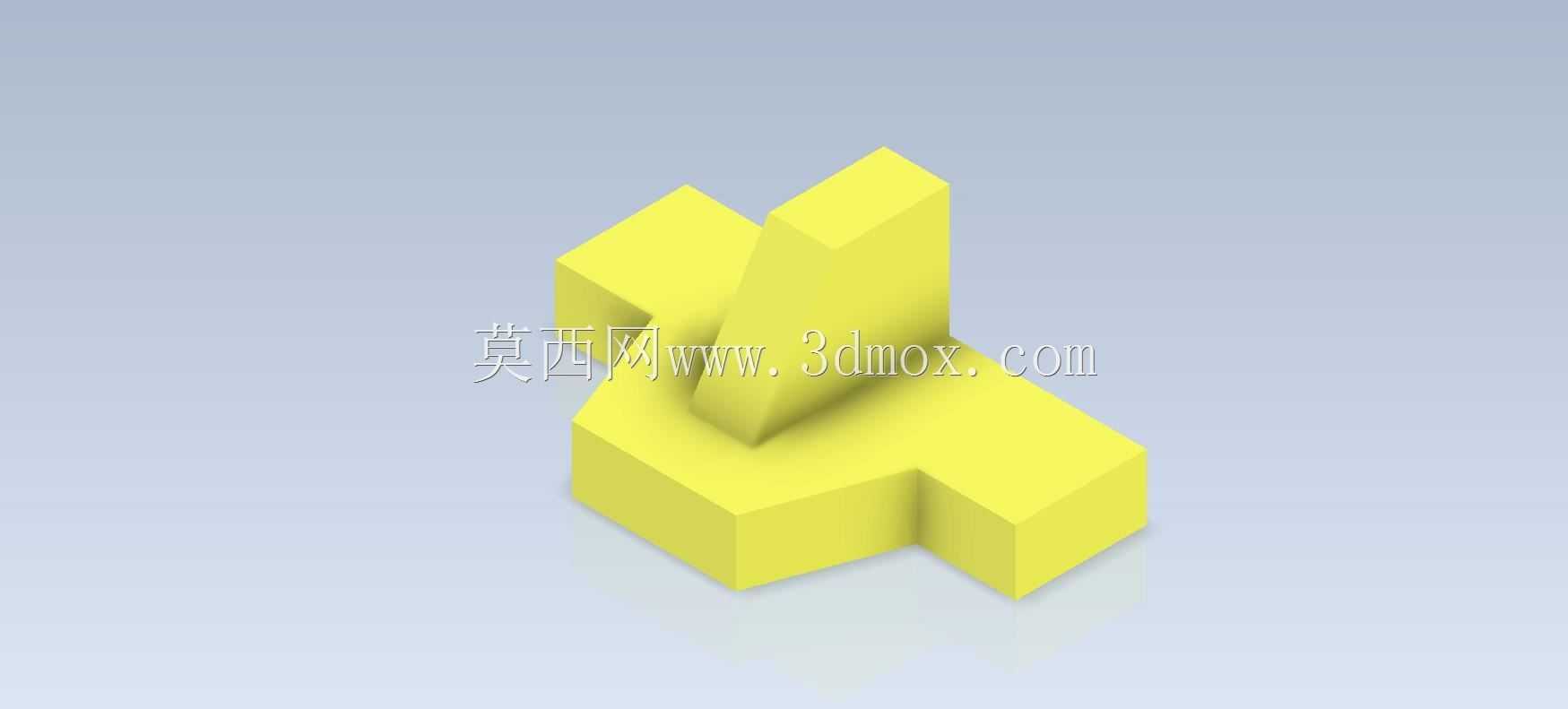

十字交叉凸台基础实体建模练习构件

　　这类十字交叉凸台结构的实体构件，常出现在工装夹具定位模块、小型设备支撑脚座、教学实训考核样件的设计场景中，很多刚接触三维建模的从业者，都会从这类规则几何组合的构件入手，练习拉伸、布尔合并、倒角这些基础特征的操作逻辑。从实际使用场景来看，这类构件如果作为定位块使用，底部的十字延展底座可以提供足够的支撑接触面积，避免安装后出现受力倾斜，上方凸起的交叉立板可以嵌入对应工装的卡槽内，实现周向的转动限位，不需要额外加装定位销就能完成基础的位置固定，在小型装配工装、流水线载具的定位工位上，这类结构的零件加工成本低，拆装更换方便，不需要复杂的维护操作。

　　设计这类构件的时候，首先要确定底座的安装边界，底部十字结构的四个伸出端长度需要保持一致，保证整体重心落在底座中心位置，避免单侧受力后出现翘曲，立板和底座的衔接位置需要做圆角过渡，减少应力集中的问题，要是用在频繁受冲击的定位工位，过渡圆角的半径不能小于壁厚的五分之一，防止长期受力后衔接位置出现开裂。建模过程中不需要做复杂的曲面特征，全部采用规则的拉伸特征就能完成整体造型，先绘制底部十字形的草图，标注好各段的长宽尺寸，保证四个方向的伸出段对称，拉伸得到底座实体后，再在底座中心位置绘制上方交叉立板的草图，两个立板的厚度要保持一致，和底座对应位置的宽度对齐，避免出现错位的台阶，拉伸立板的时候要注意拉伸方向和底座平面垂直，保证立板的侧面和底座安装面的垂直度满足装配要求，最后在所有棱边位置添加统一的倒角，去除加工后的锐边，避免安装调试过程中划伤操作人员。

　　从安装适配的角度来看，这类构件的底座厚度通常不会超过整体高度的三分之一，保证上方立板有足够的高度实现限位功能，同时底座不会因为过薄导致安装后受力变形，如果需要通过螺栓固定在设备台面上，可以在底座的四个伸出端中心位置加工沉头孔，沉头孔的深度要保证螺栓安装后顶面不高出底座平面，不会影响构件和其他配合零件的贴合度。立板的顶部可以根据实际使用需求做小尺寸的倒角，方便装配的时候引导对应卡槽顺利卡入，不需要额外做导向结构就能完成快速对位。很多初学者在练习这类构件建模的时候，容易出现草图约束不完全的问题，导致拉伸后的实体出现不对称的情况，实际生产中这类对称结构如果出现尺寸偏差，会直接导致装配时卡滞，无法顺利装入对应卡槽，所以建模阶段就要给草图添加完整的对称约束，保证各部分尺寸的一致性。

　　这类结构的零件加工工艺也比较简单，采用整块方料铣削就能完成加工，不需要开模，小批量制作的时候成本很低，适合用在实训教学、设备临时改造、非标工装快速搭建的场景中，相比复杂的异形定位件，这类规则结构的零件检测也很方便，用普通的游标卡尺就能完成所有关键尺寸的测量，不需要专用的检具，生产和质检的效率都更高。在建模练习的时候，也可以通过调整各部分的尺寸比例，衍生出不同规格的同类型构件，适配不同的安装空间需求，比如缩小整体尺寸可以用在小型精密载具的定位工位，加大底座尺寸则可以用在重型工装的支撑位置，整体的结构逻辑不需要做大的调整，只需要根据实际受力情况调整壁厚和过渡圆角的参数就能满足使用要求。
