双铰轴立式安装L型支撑支座结构

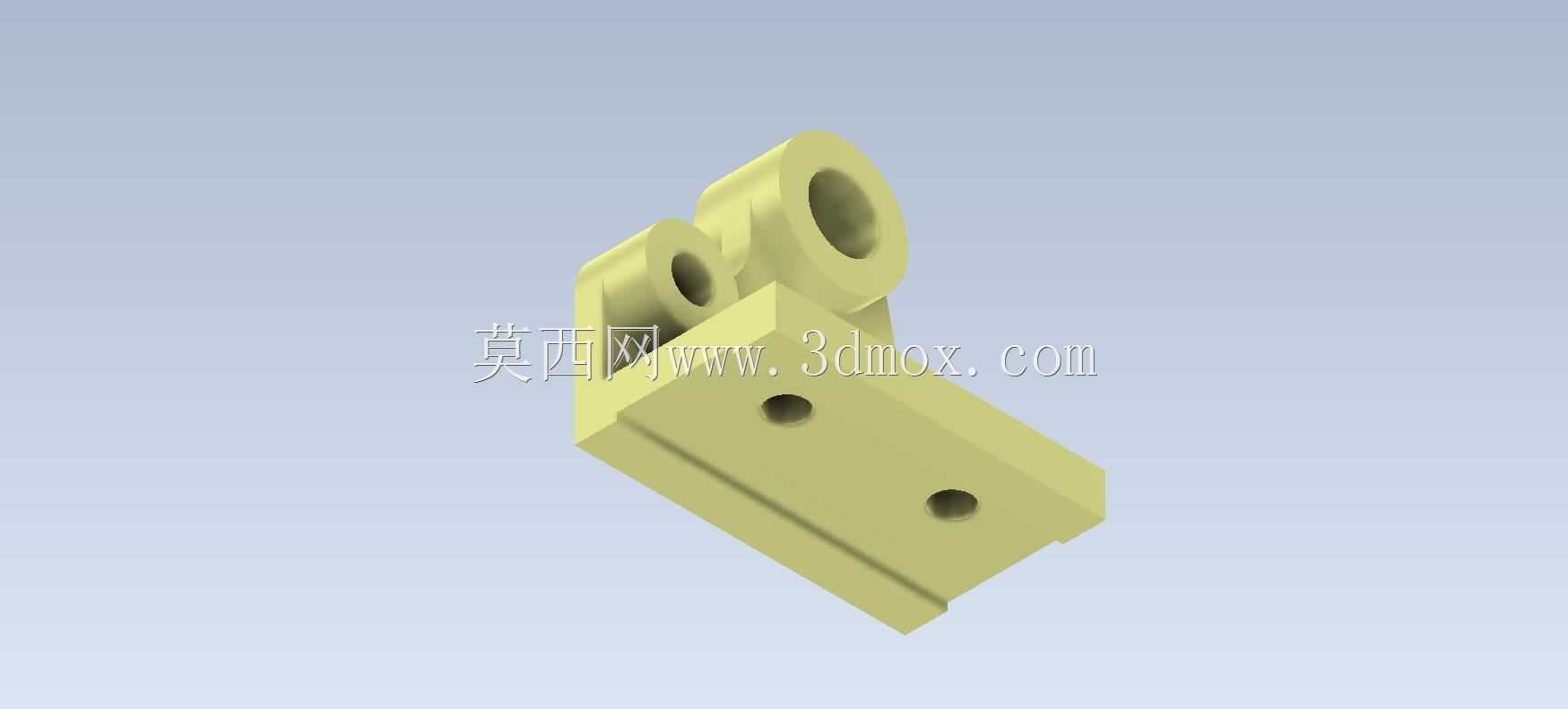

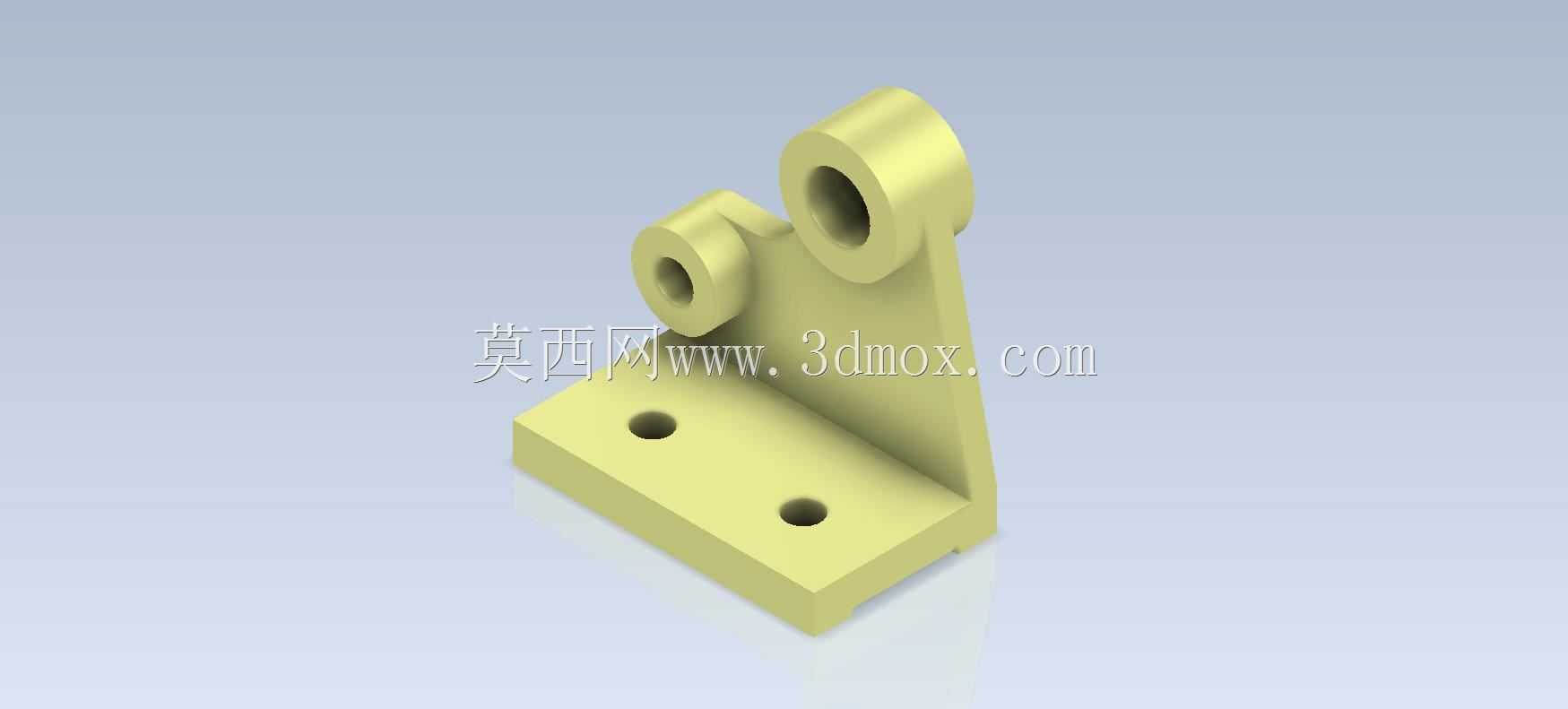

　　该支撑支座属于典型的立式安装铰接类机械零件，在轻工自动化输送线、小型工装夹具定位模组、教学实验台搭建场景中应用广泛，主要承担铰接件的回转支撑与载荷传递作用，可作为摆臂、连杆类活动构件的安装基座，为铰接转动副提供稳定的安装基准，避免活动构件运行时出现径向窜动或支撑刚度不足的问题。从结构设计逻辑来看，零件整体采用L型折弯式一体化构型，底部为矩形安装基板，基板上开设两个同轴度公差控制在0.02mm以内的沉头安装孔，可适配M6规格内六角圆柱头螺钉完成基座与安装面的锁紧固定，安装基板的底面设计为全平面加工结构，平面度公差不超过0.015mm，保证安装后与设备安装面完全贴合，不会出现局部翘曲导致的受力不均问题；

　　基板与上部支撑立板采用圆弧过渡连接，过渡圆角半径设置为3mm，既可以消除直角连接处的应力集中问题，避免长期受交变载荷时出现根部断裂，也能优化铸造或铣削加工时的工艺性，减少刀具接刀痕迹。上部立板为变厚度支撑结构，靠近基板位置厚度略大于上端位置，在保证整体支撑刚度的前提下尽可能降低零件整体重量，立板上端平行设置两个直径不同的同轴铰轴孔，大直径铰孔位于立板最上端，小直径铰孔位于大孔下方偏左位置，两个铰孔的轴线保持平行且均垂直于立板平面，铰孔内表面设计为Ra1.6的粗糙度要求，可直接适配铜套或滚动轴承的压装，为铰接销轴提供光滑的转动配合面，两个铰孔的外侧端面均设计有凸台结构，凸台外径比铰孔直径大6mm，既可以增加铰孔处的壁厚，

　　提升销轴受力时的抗挤压强度，也能为铰接件的轴向定位提供贴合基准，避免铰接摆臂安装后与立板平面发生摩擦干涉。从安装边界尺寸来看，底部安装基板的长度方向尺寸为42mm，宽度方向尺寸为28mm，基板厚度为6mm，两个安装孔的中心距为24mm，孔中心距离基板侧边的距离均为9mm，保证螺钉安装时有足够的扳手操作空间；上部立板的总高度为38mm，大直径铰孔的中心距离基板底面的高度为40mm，小直径铰孔的中心距离基板底面的高度为28mm，两个铰孔的中心水平间距为12mm，大铰孔内径为10mm，小铰孔内径为6mm，可分别适配直径10mm和6mm的铰接销轴，满足不同载荷等级的摆臂铰接需求。在实际选型应用时，需要注意该支座的额定径向载荷不超过800N，

　　适合轻载工况下的铰接支撑使用，若应用在有冲击载荷的场景中，可将铰孔内压装自润滑铜套来提升耐磨性能，安装时需要保证两个安装螺钉的锁紧扭矩控制在8-10N·m，避免扭矩过大导致基板变形，同时要保证铰孔轴线与被支撑摆臂的回转轴线完全同轴，避免出现卡滞或额外的径向载荷。建模过程中需要重点管控两个铰孔的平行度公差、安装基板底面的平面度公差、铰孔中心到底面的高度尺寸公差，这些形位公差直接影响后续铰接构件的运行顺畅度，若平行度超差，会导致销轴安装后出现别劲问题，长期运行会加剧销轴和孔的磨损，缩短零件使用寿命；立板与基板的过渡圆角处需要保留完整的圆弧结构，不能加工出直角缺口，否则会在应力集中位置产生疲劳裂纹。该零件可采用6061铝合金铣削加工制作，适合教学实训场景下的建模练习与机加工实操，也可采用ABS材料3D打印用于原理验证类的样机搭建，在小型非标自动化设备中，这类支座常用来安装传感器摆臂、挡料机构拨杆、小型气动元件的铰接支撑，凭借紧凑的结构尺寸和可靠的支撑性能，能够在有限的安装空间内完成铰接副的搭建，不需要额外设计复杂的支撑结构，大幅降低非标设计的零件加工成本与装配调试周期。
