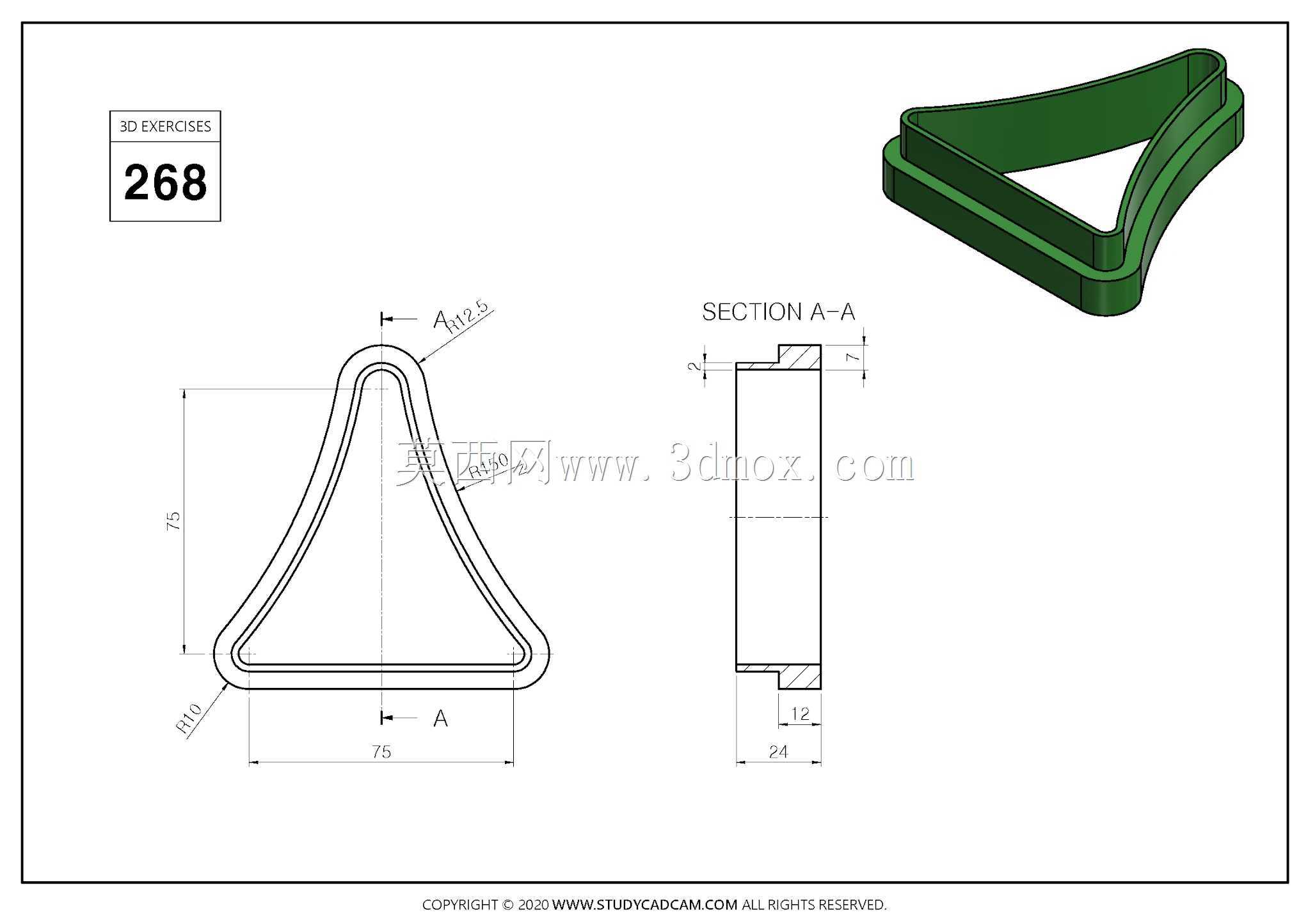

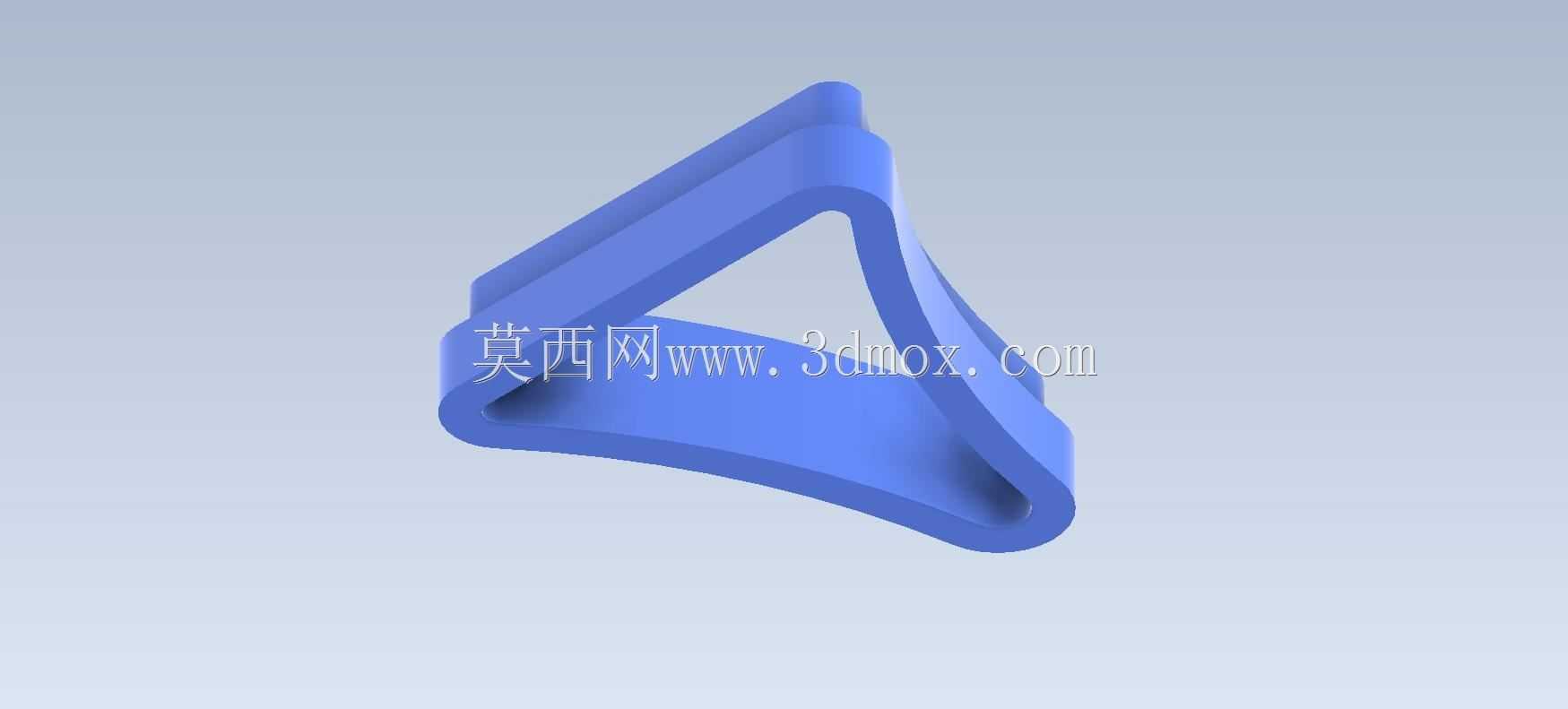

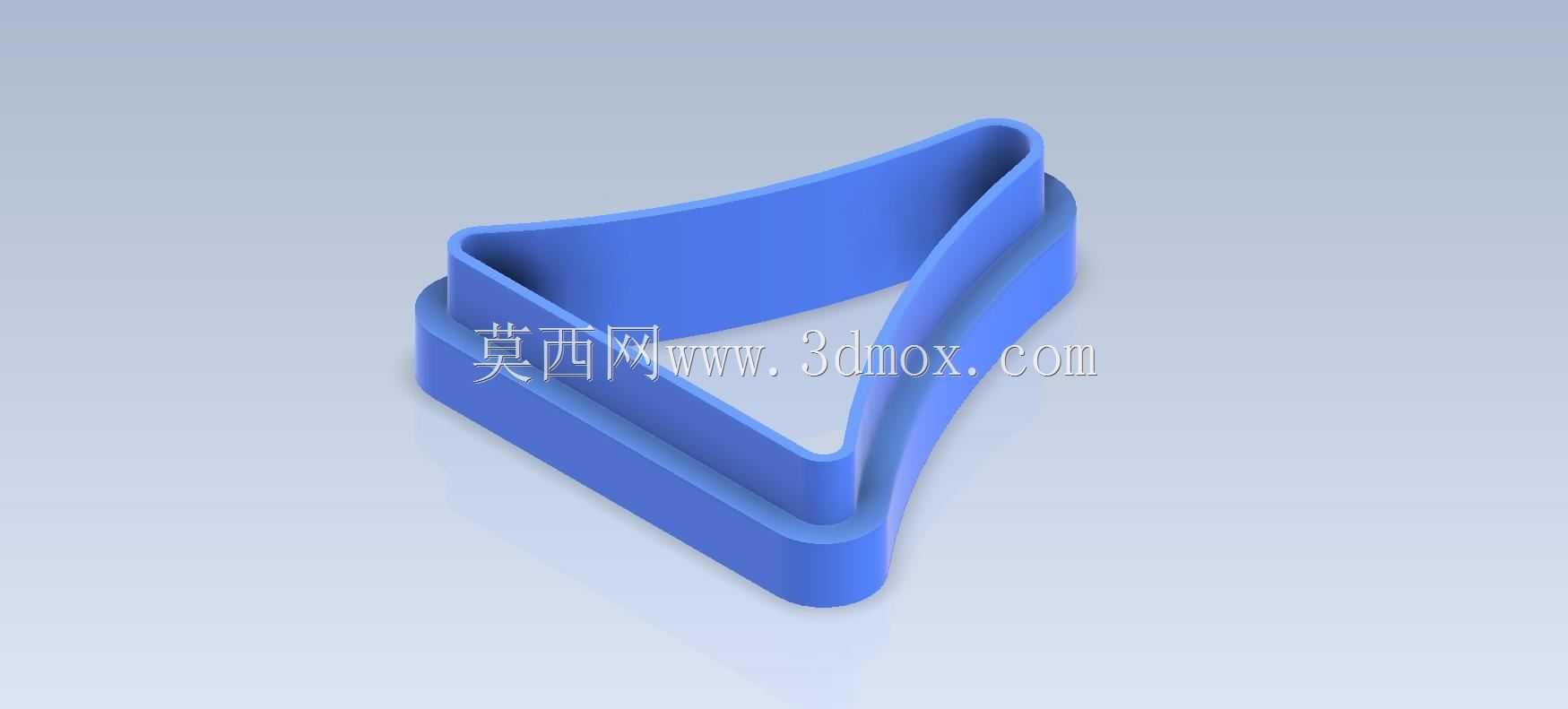

三角弧形导向限位结构件三维建模练习

　　日常做结构设计练习时，这类带弧形过渡的三角类构件，往往是很多新手容易忽略细节的典型案例，它的应用场景其实比很多人想象的要广，在小型输送线的侧边导向、工装夹具的定位挡边、甚至部分手持工具的握持支撑结构里，都能看到类似的形态逻辑。先从实际用途说起，这类构件核心作用是在两个相邻工位之间做物料的平滑导向，同时承担一定的侧向限位功能，避免输送过程中轻质工件偏移轨迹，也可以作为小型工装的承托边框，给薄型工件提供边缘支撑，防止工件在加工或流转时出现边缘变形。

　　从功能特性上看，这个结构采用了双层弧形边的设计，内侧的弧形面做了等半径的圆角过渡，没有尖锐棱角，不管是和工件接触还是操作人员调试时触碰，都不会出现刮擦损伤的问题；外侧的支撑边和内侧导向边之间做了均匀的壁厚设计，整体壁厚保持一致，不管是后续做3D打印验证，还是开模做注塑件生产，都能避免壁厚不均导致的收缩变形问题。底部的平直安装边是整个构件的安装基准，整个安装面的平面度要求控制在0.1mm以内，保证安装后和安装基板完全贴合，不会出现翘曲导致的导向面偏移。

　　设计思路上，做这类结构首先要确定导向轨迹的曲率半径，这个曲率要匹配对应输送工件的最小转弯半径，不能出现曲率过小导致工件卡滞的问题，建模时先绘制底部的安装基准轮廓，再向上拉伸得到基础的支撑底座，之后绘制内侧的导向曲面，通过扫掠命令得到连续的弧形导向壁，最后对所有的棱边做统一的圆角处理，圆角半径要和壁厚保持合理比例，一般取壁厚的0.2-0.3倍，避免应力集中。很多新手做这类结构时容易忽略安装边的固定孔位预留，实际上这类导向件的安装孔要做成长圆孔，预留2-3mm的位置调整余量，方便现场安装时微调导向位置，适配不同尺寸的工件流转需求。

　　外形尺寸方面，这类练习模型的整体轮廓控制在手掌大小的范围，横向最大宽度约80mm，纵向深度约60mm，整体高度约40mm，安装边的宽度为10mm，足够布置M4的固定螺钉，不会出现螺钉距离边缘过近导致的安装边开裂问题。安装边界上要注意，构件安装时要和相邻的输送导轨保留1mm的间隙，避免热胀冷缩导致构件和导轨发生干涉，导向面的高度要比被导向工件的重心高度高5mm以上，保证工件经过时不会因为侧向力出现翻倒。另外整个结构的转角位置都做了顺滑的G1连续过渡，不会出现曲面接痕，不管是做渲染展示还是后续的数控加工，都能保证曲面的光顺性，加工时不需要额外做抛光处理就能得到合格的表面质量。

　　在实际工程应用里，这类结构如果用在食品输送线上，还会在表面做抛光处理，避免物料残留；如果用在工装夹具上，会在导向面粘贴一层聚氨酯防滑垫，减少工件和构件之间的硬接触磨损。建模过程中要注意壁厚的均匀性检查，通过软件的厚度分析工具排查有没有壁厚突变的位置，尤其是弧形边和底部安装边的衔接位置，要做渐变过渡，避免应力集中导致构件受侧向力时出现断裂。很多初学者做这类练习时，往往只关注外形的相似度，忽略了工程实际里的安装、加工、使用需求，比如忘记做安装孔、圆角半径不合理、壁厚不均这些问题，都是实际生产里会直接导致零件报废的细节，通过这类基础练习把这些设计细节养成习惯，后续做复杂结构设计时才能避免出现低级错误。
