双立耳带长槽安装支座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611499
  • 双立耳带长槽安装支座结构设计
  • 双立耳带长槽安装支座结构设计
  • 双立耳带长槽安装支座结构设计

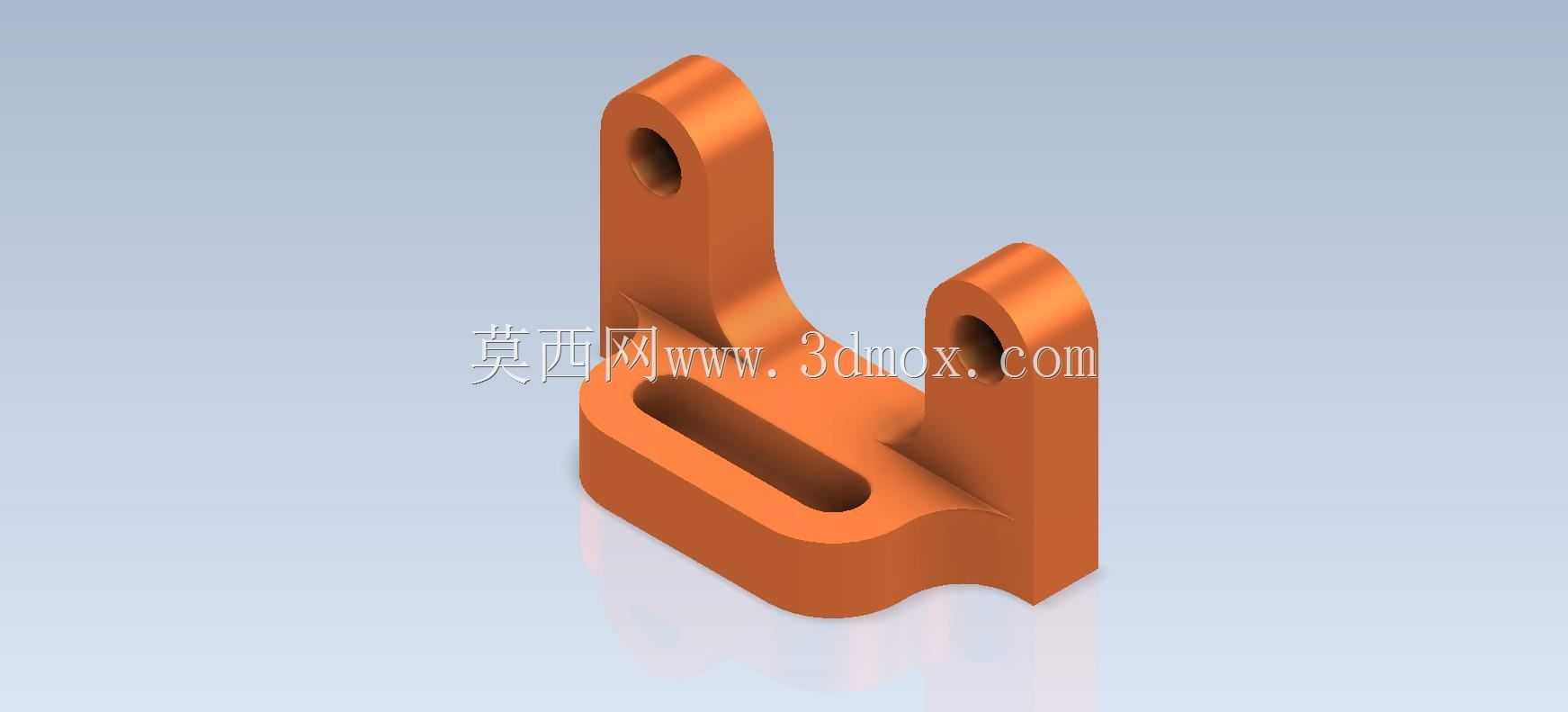

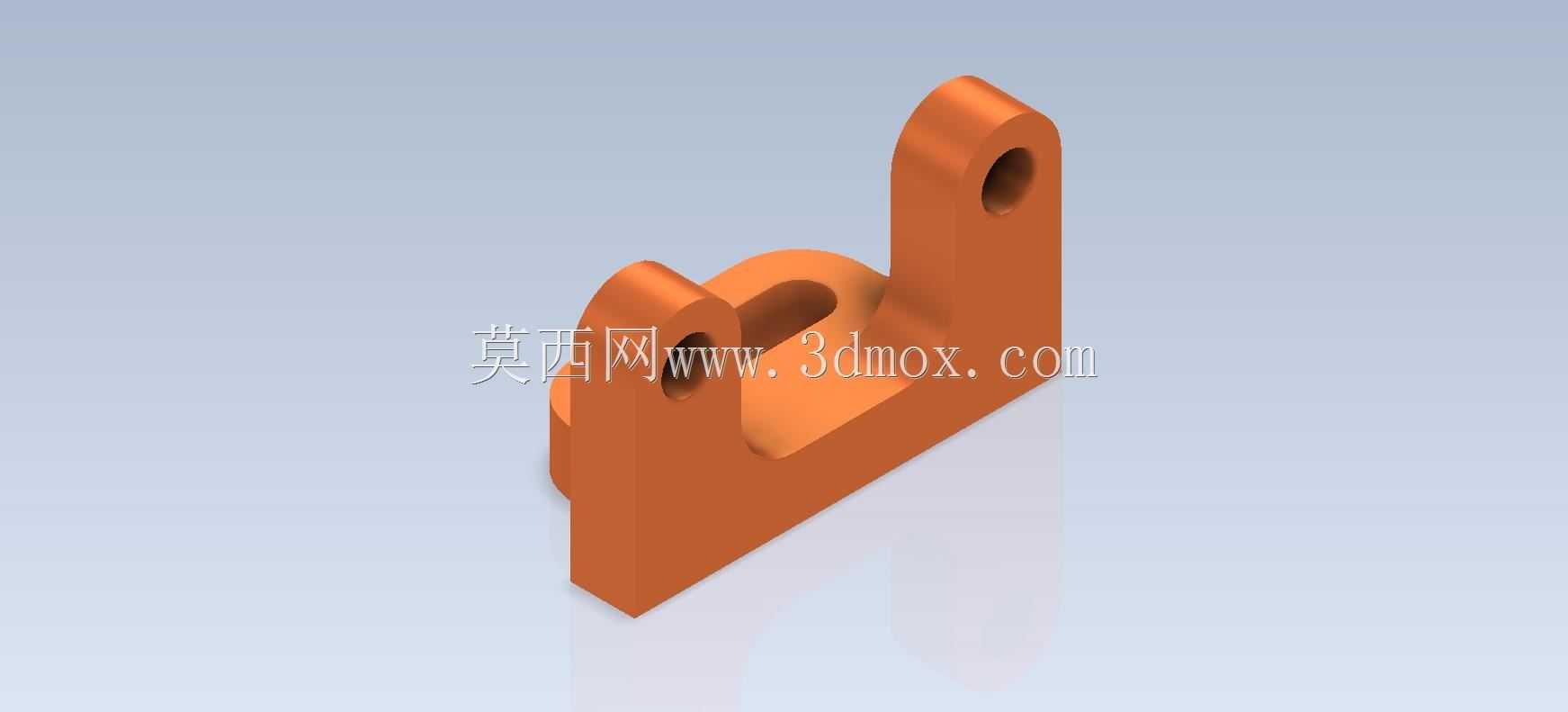

  这类双立耳带长槽的支座结构,在轻工自动化输送线、小型工装夹具的定位模块里应用十分普遍,日常做设备改造时经常会碰到类似的安装需求。两个带同轴孔的立耳主要用来穿装铰接销轴,和摆杆、压臂这类做往复摆动的运动部件配合,实现部件的转动连接,立耳的厚度和孔位同轴度直接决定了铰接副的转动顺畅度,要是同轴度偏差超过0.05mm,销轴穿装后就会出现卡滞,长期往复动作还会加剧孔壁的偏磨,缩短部件使用寿命。底座上的长圆形通槽是安装调节位,现场装配时可以顺着槽的长度方向微调整个支座的固定位置,抵消机架焊接或者型材拼接带来的安装累计误差,不用在安装板上重新扩孔或者补焊,能大幅缩短现场调试的周期,槽的宽度和配套的固定螺栓外径保持0.2-0.3mm的间隙,既保证螺栓能顺利穿入,又不会因为间隙过大导致支座固定后出现横向窜动。

  从结构设计逻辑来看,立耳和底座的衔接处做了大圆弧过渡,没有采用直角拼接的结构,主要是为了分散铰接部位传递过来的载荷,避免应力集中在转角位置,尤其是当摆臂承受侧向冲击载荷的时候,圆弧过渡能把应力分散到底座的整个实体区域,不会在转角处出现应力峰值导致零件开裂。整个零件采用等壁厚设计,适合采用压铸或者粉末冶金工艺批量生产,也可以用整块铝坯或者钢坯通过数控铣削加工做小批量试制,加工时先铣出底座的基准平面,再以基准面定位加工两个立耳的铰接孔,能有效保证两个孔的同轴度要求。立耳的顶端做了圆弧倒角,既可以去除加工毛刺避免装配时划伤操作人员,也能减少和相邻摆动部件的运动干涉,哪怕摆臂有小幅的角度偏移,也不会和立耳的棱边发生剐蹭。

  安装边界方面,这类支座的固定面需要和安装机架的平面保持贴合,贴合面的平面度建议控制在0.1mm以内,要是安装面存在翘曲,锁紧固定螺栓后会导致底座变形,连带两个立耳的铰接孔出现错位,影响铰接部件的动作。长槽的调节行程一般设计为槽长减去螺栓直径的差值,实际选型时要提前核算现场需要的调节量,确保调节范围能覆盖安装误差。铰接孔的内径和销轴采用间隙配合,配合间隙控制在0.02-0.04mm之间,既能保证销轴灵活转动,又不会因为间隙过大导致摆臂出现晃动,影响末端执行件的定位精度。在实际工况里,如果铰接部位承受的载荷较大,可以在铰接孔内压装铜套或者自润滑衬套,降低孔壁的磨损,后期维护时只需要更换衬套即可,不用整体更换支座,能降低设备的维护成本。

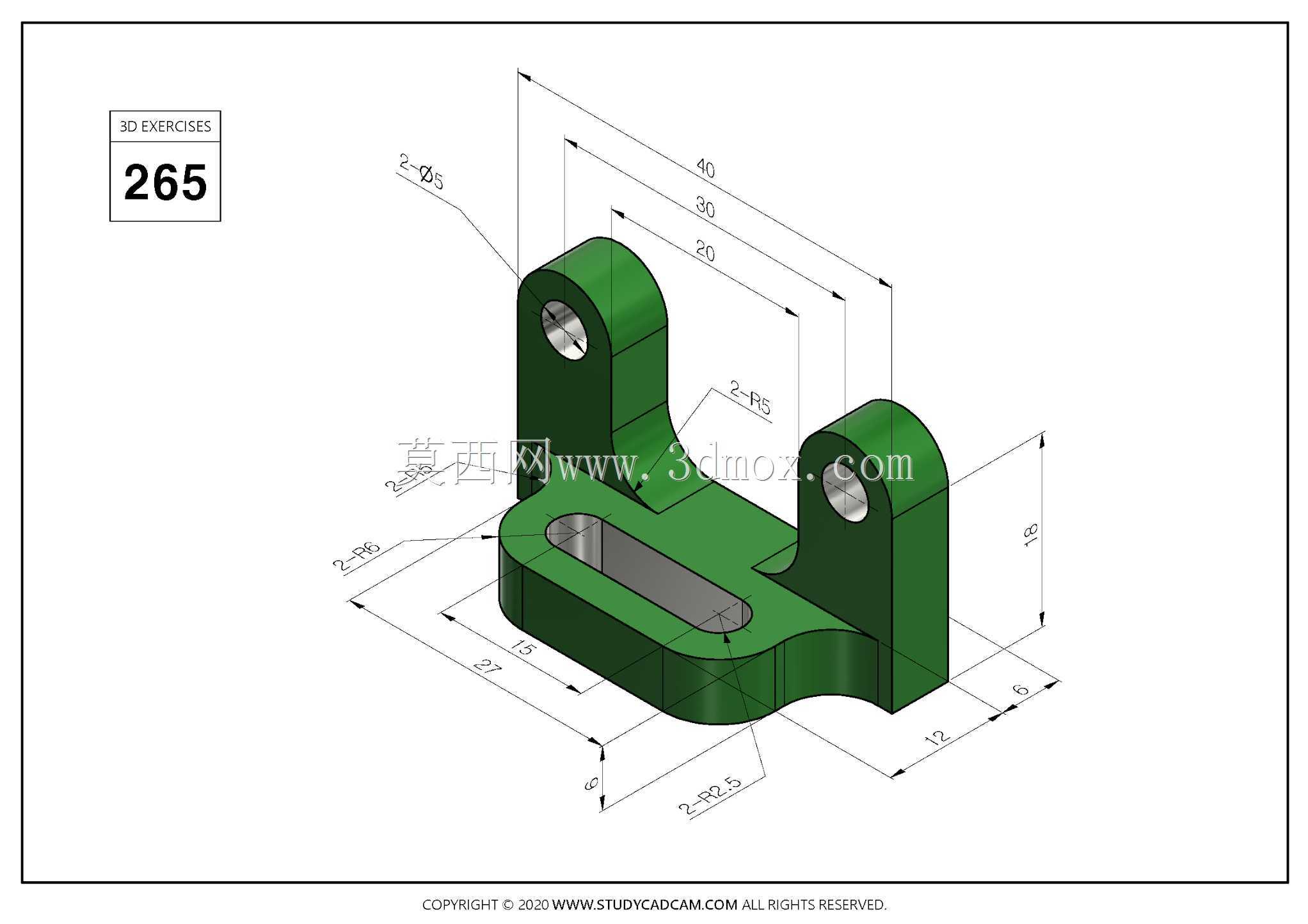

  做三维建模的时候,要优先保证立耳铰接孔的同轴度约束,长槽的两端圆弧要和槽的直边保持相切,避免加工时出现接刀痕,过渡圆角的尺寸要和零件的整体壁厚匹配,不能出现圆角过大导致局部壁厚不均的情况,要是采用铸造工艺生产,还要额外考虑拔模斜度,立耳的外侧和底座的侧壁都要设置合理的拔模角度,方便零件从模具中脱出。这类支座的载荷传递路径很清晰,摆动部件的载荷通过铰接销轴传递到两个立耳,再顺着立耳和底座的过渡区域传递到底座,最后通过固定螺栓分散到安装机架上,设计时可以根据实际承受的载荷大小调整立耳的厚度、铰接孔的直径以及底座的壁厚,不用拘泥于固定的尺寸比例,满足工况强度要求即可。
