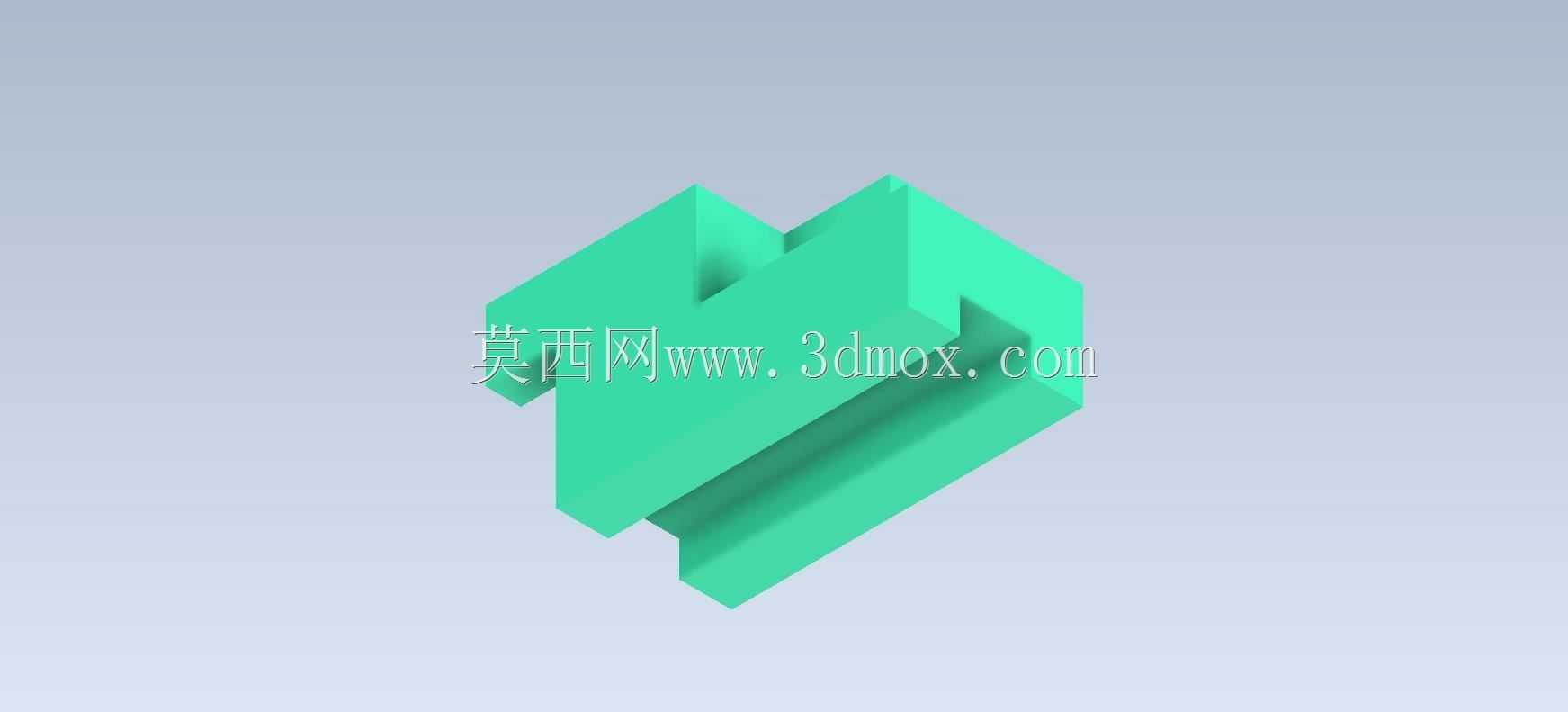

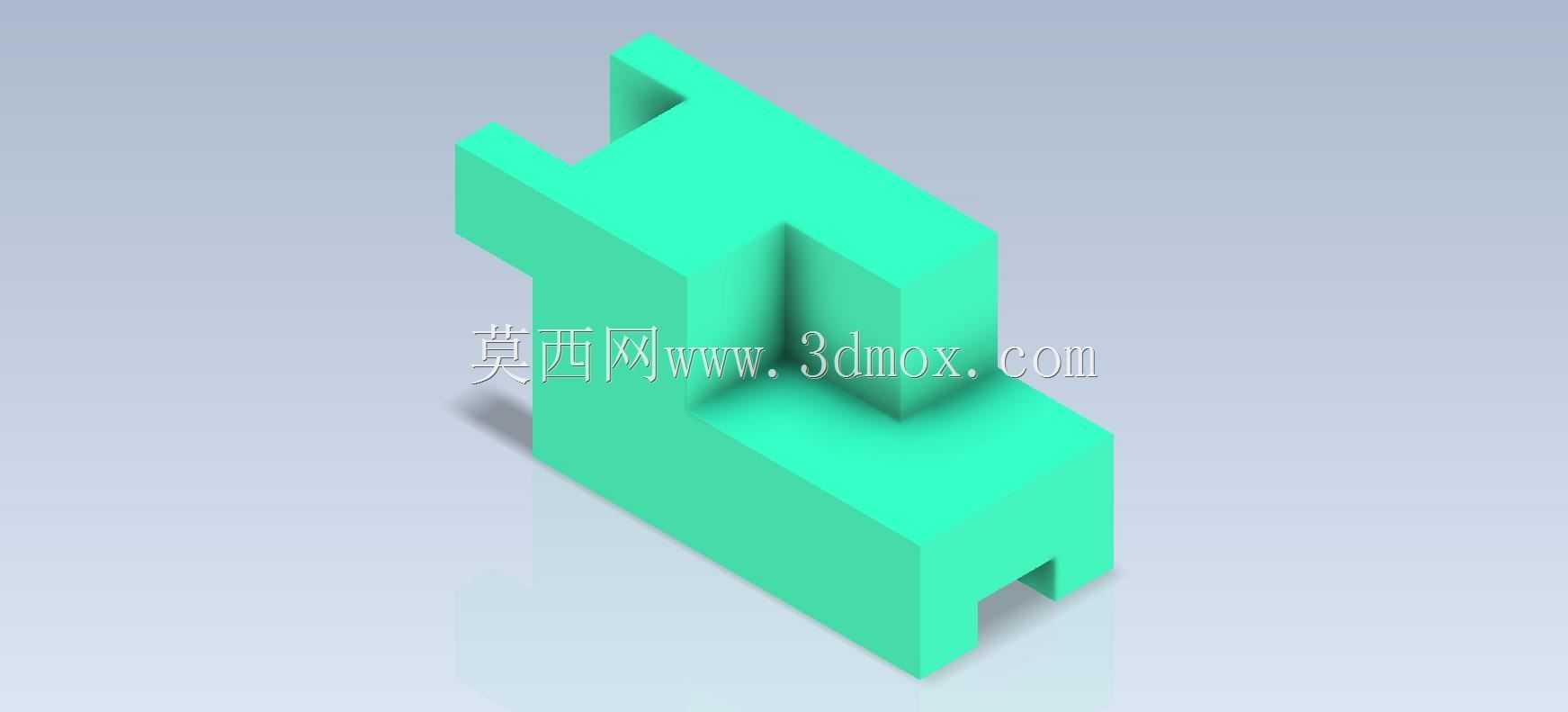

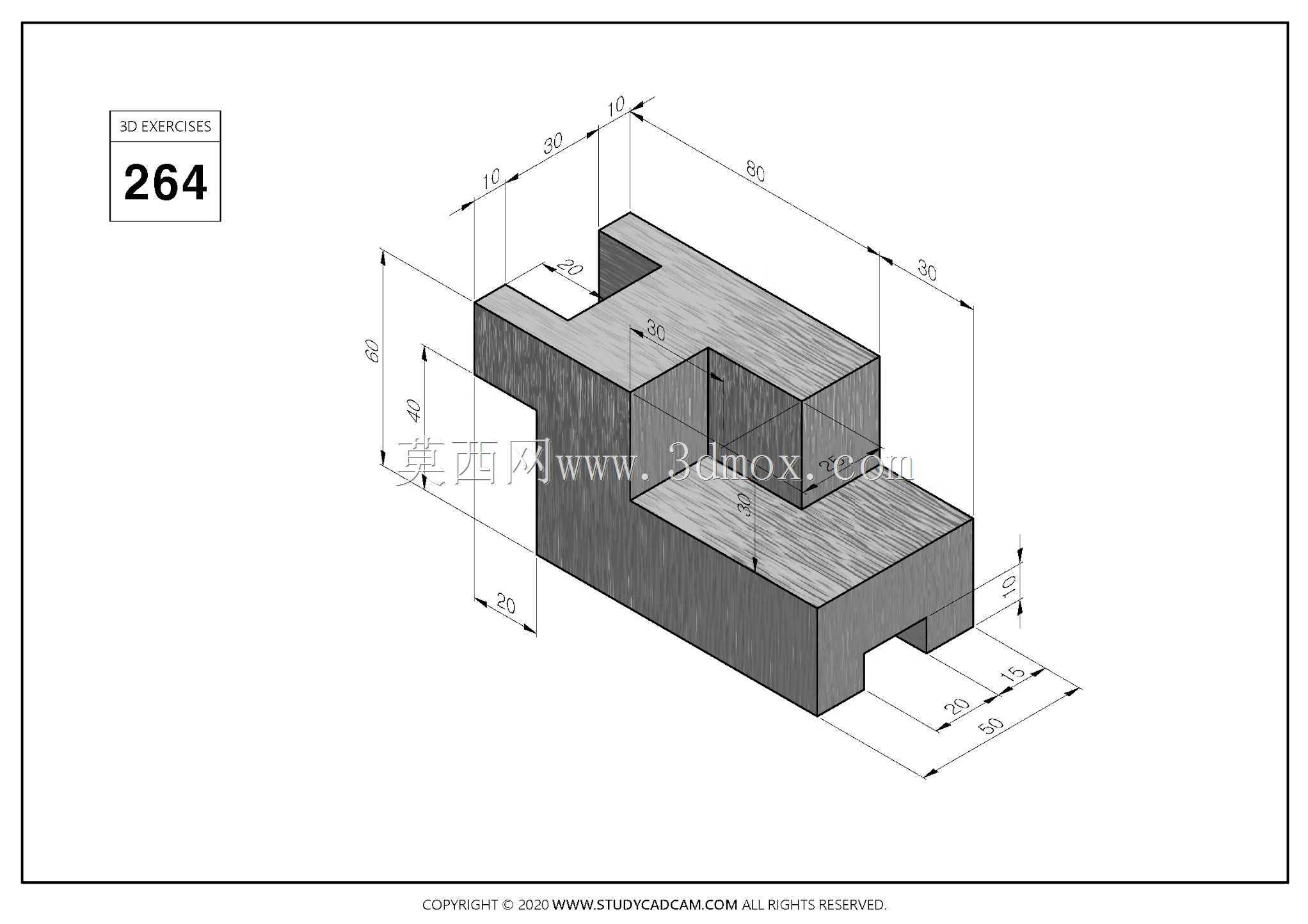

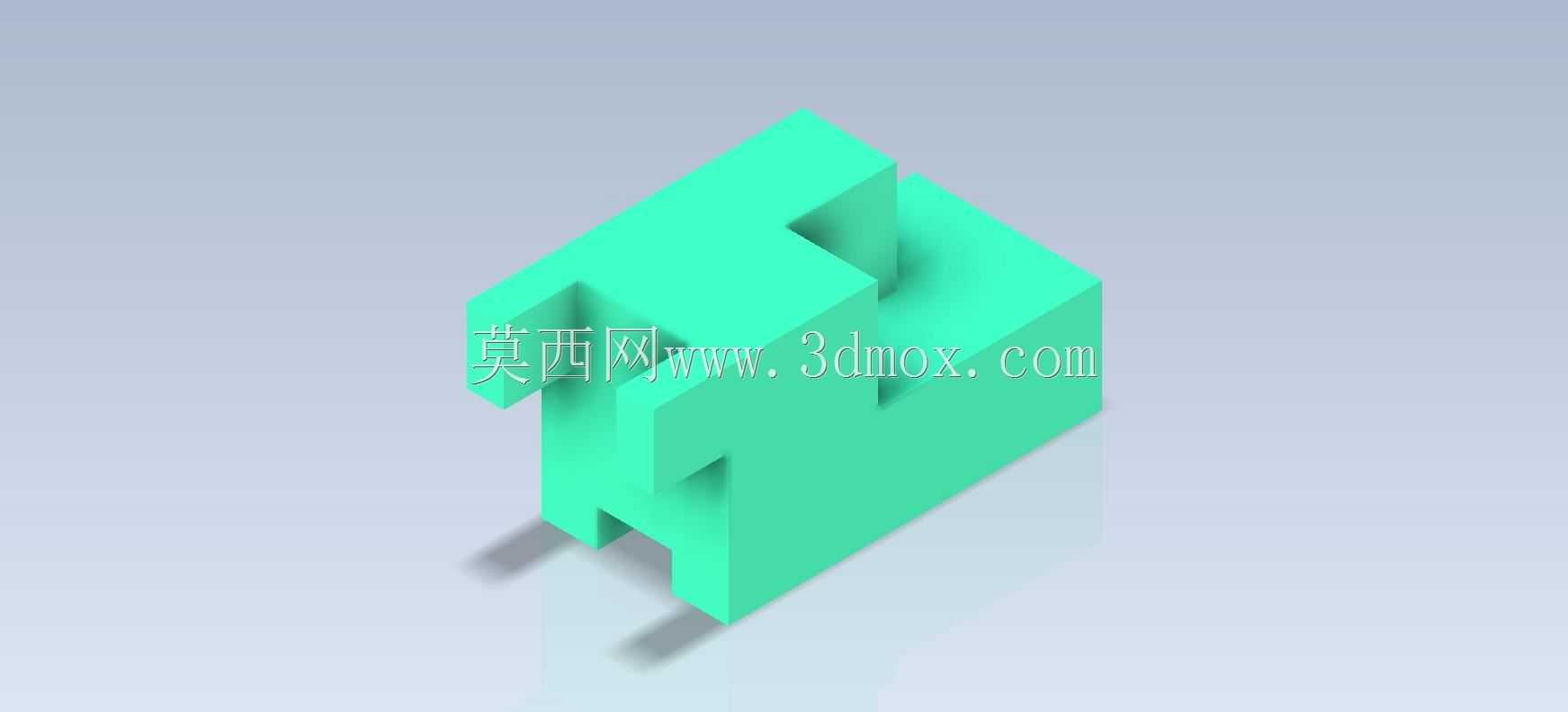

基础练习用凹凸嵌合结构实体块

　　这类凹凸嵌合的实体结构块，在工业现场的工装夹具定位、小型设备的快拆连接模块、输送线的挡停定位块场景中十分常见，很多入门级的结构设计练习都会从这类规整的块体结构切入，帮设计者建立三维空间的形体拆分、布尔运算逻辑，熟悉实体建模的基本思路。从结构本身来看，这个块体采用对称式的凹凸槽设计，上部的凸起凸台和下部的内凹卡槽形成可互配的嵌合结构，不需要额外的紧固件就能实现两个同结构块的快速拼接定位，在小批量的工位治具搭建中，这种结构可以快速组合出不同高度的支撑座，用来承托小型工件，适配不同加工工位的高度差需求。设计这类结构的时候，首先要考虑的是嵌合面的配合公差，凸台的侧壁和卡槽的内壁需要预留合理的间隙，常规的手工装配场景下，单边0.1-0.

　　2mm的间隙就能保证插拔顺畅，不会出现卡滞，同时又不会因为间隙过大导致拼接后晃动量超标。外形上整体采用直角块体结构，所有的棱边如果是实际加工使用的工件，都需要做0.5-1mm的倒角处理，避免装配过程中割手，也能减少应力集中，避免块体在受侧向冲击力的时候出现棱边崩裂的问题。安装边界方面，这类块体的底部一般会预留沉头孔或者磁吸槽，如果是用在铝型材工作台上，可以通过T型螺栓直接固定在型材槽内，底部的平面需要保证平面度在0.05mm以内，确保固定后不会出现倾斜，上部的凸台高度一般设计为整体高度的三分之一，保证嵌合后有足够的接触面积承受垂直方向的压力，不会因为受力过大出现脱开的情况。从建模练习的角度来说，绘制这个结构不需要复杂的曲面命令，

　　全程使用拉伸、切除的基础实体命令就能完成，首先绘制底部的基体轮廓，确定整体的长宽高基准，然后在上部拉伸凸起的台体，再在对应位置切除出内凹的卡槽，最后处理边角的工艺特征，整个建模过程可以帮初学者熟悉草图的几何约束、特征的父子关系逻辑，理解实体建模中“加材料”和“减材料”的核心思路。实际生产中这类结构如果是用在自动化设备的定位工位，一般会选用POM或者尼龙材质加工，自重轻同时有一定的自润滑性，反复插拔也不会出现磨损卡滞，如果是用在焊接工装的定位块，就会选用45号钢调质处理，表面做发黑防锈，承受焊接过程中的飞溅和工件的碰撞冲击。很多刚接触三维建模的设计者，容易在绘制这类对称结构的时候忽略基准面的选择，把草图绘制在非对称的基准面上，

　　导致后续修改特征的时候需要反复调整尺寸，其实只要把整体的对称中心作为草图的原点基准，后续调整整体长宽尺寸的时候，只需要修改对称方向的尺寸数值，不需要重新调整轮廓位置，能大幅提升建模的效率。另外这类嵌合结构的卡槽深度不能设计过深，否则插拔的时候会因为接触面积过大导致摩擦力太大，拆装费力，一般卡槽深度控制在凸台高度的80%左右，既能保证嵌合后的定位精度，又能保证拆装的顺畅性。在实际的设备维护场景中，这种无紧固件的嵌合块更换效率很高，不需要工具就能快速替换磨损的块体，减少设备的停机时间，很多精益生产的工位上，都会用这类标准化的嵌合块来快速搭建不同的工装，适配多品种小批量的生产需求，不需要针对每个产品单独制作专用工装，大幅降低工装的制作成本。
