带铰接耳座的轮式安装支撑构件

　　在轻工输送、小型自动化传动以及教学实训类设备的张紧调节机构中，这类带铰接耳座的轮式支撑构件是十分常见的功能零件，日常多配合张紧轮、导向惰轮使用，承担轮体承载、安装角度微调以及位置固定的核心作用。从实际装配场景来看，这类构件通常安装在设备机架的侧边预留位，主体的环形内凹腔用来嵌装轮体配套的深沟球轴承，轴承内圈穿装固定销轴后即可实现轮体的自由转动，侧边延伸出的方块状凸台开有径向通孔，用来穿装锁紧螺栓，当构件绕铰接耳的转轴调整到合适张紧角度后，拧紧该螺栓即可完成位置锁定，避免设备运行过程中出现构件移位导致的传动带松弛、传动精度下降问题。

　　从结构设计逻辑来看，该构件采用一体化铸造成型后再做机加工的工艺路线，主体环形结构的壁厚做了均匀化处理，避免壁厚差过大导致铸造环节出现缩孔、冷隔缺陷，同时环形内腔的轴承安装位预留了0.02-0.03mm的过盈配合余量，压装轴承时无需额外涂胶即可实现轴承外圈的可靠固定，减少长期运行后的轴承外圈跑圈故障。上部的双片式铰接耳座做了加厚处理，耳座上的同轴通孔严格按照H7公差加工，保证穿装的铰接转轴转动顺畅无卡滞，同时双片耳的间距和配套的机架安装耳片厚度保持0.1mm的装配间隙，既不会因为间隙过大导致铰接处晃动，也不会因为间隙过小出现装配卡涩。侧边的凸台结构和环形主体做了大圆角过渡，避免应力集中导致构件受侧向载荷时出现断裂问题，凸台上的通孔做了沉头处理，锁紧螺栓安装后螺栓头不会突出构件表面，避免和周边运动的传动带、轮体发生剐蹭干涉。

　　从安装边界尺寸来看，该构件的环形主体外径适配直径100mm以内的张紧轮或导向轮，铰接耳座的总高度控制在120mm范围内，侧边凸台向外延伸长度不超过40mm，整体安装后占用的机架空间十分紧凑，适配多数小型自动化设备的机架安装空间，不需要对原有设备机架做大规模改造即可完成替换安装。铰接耳上的安装孔直径适配12mm直径的铰接销轴，侧边凸台的锁紧孔适配8mm直径的内六角圆柱头螺栓，都是机械设计中十分通用的紧固件规格，现场维护更换时不需要准备特殊规格的紧固件，降低运维配件的储备成本。

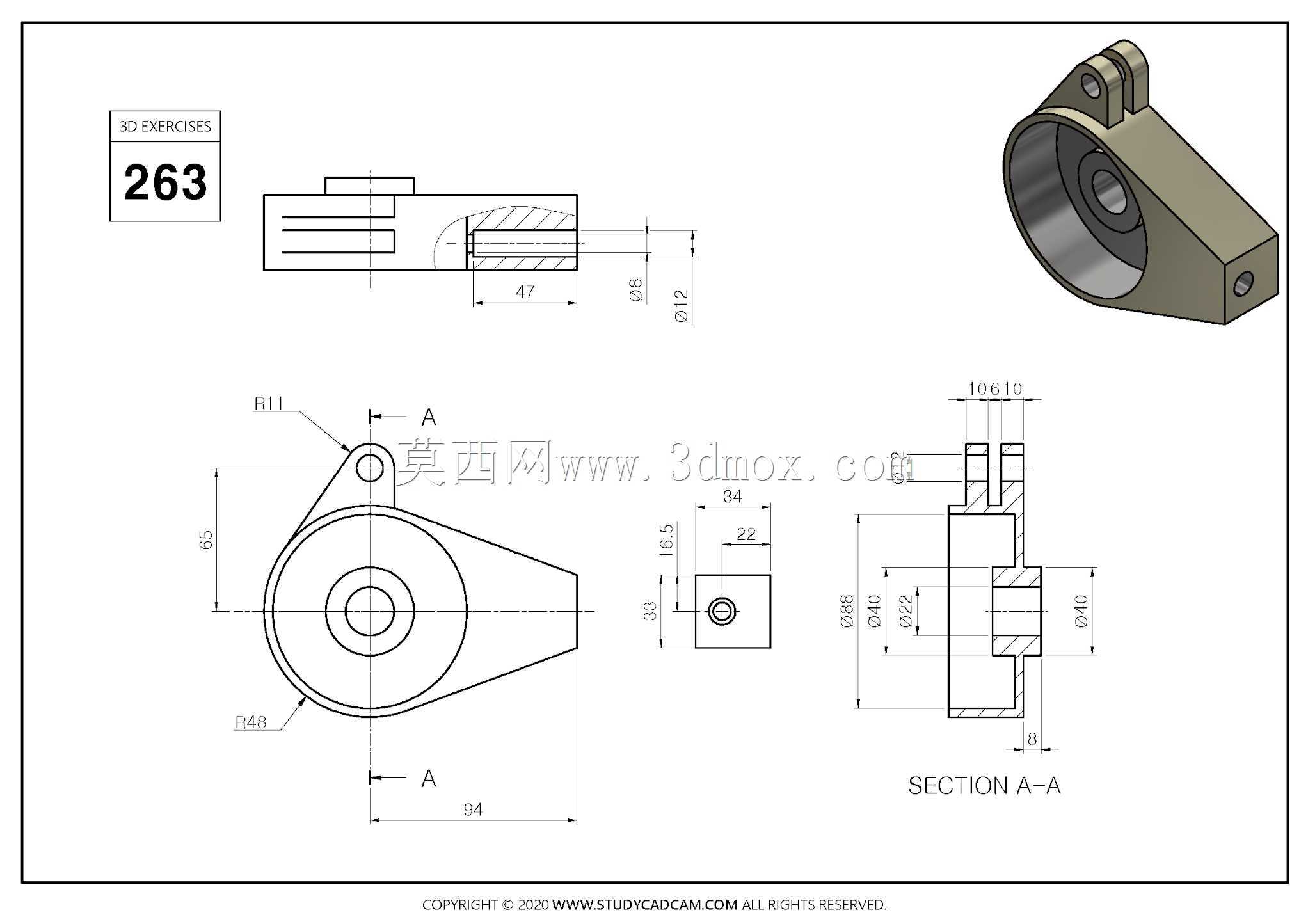

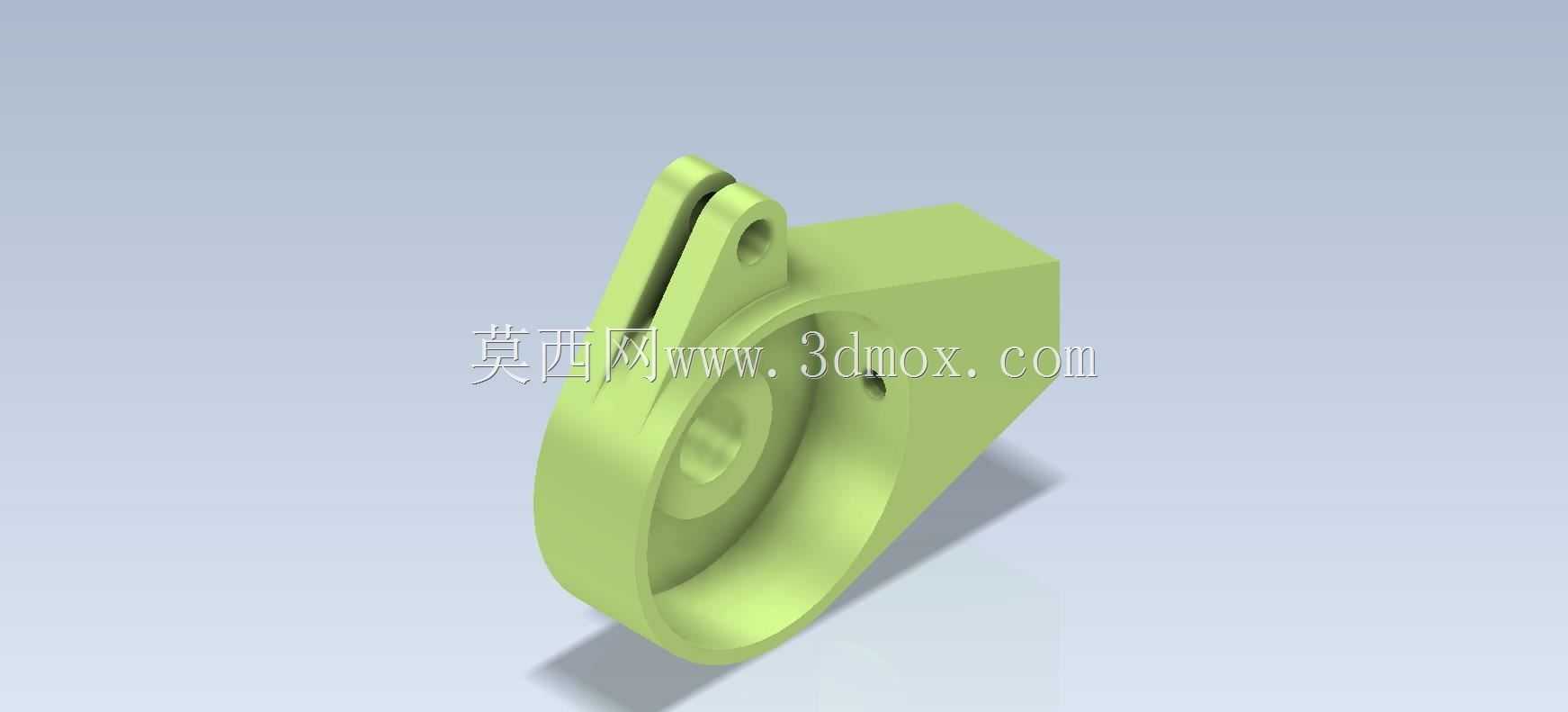

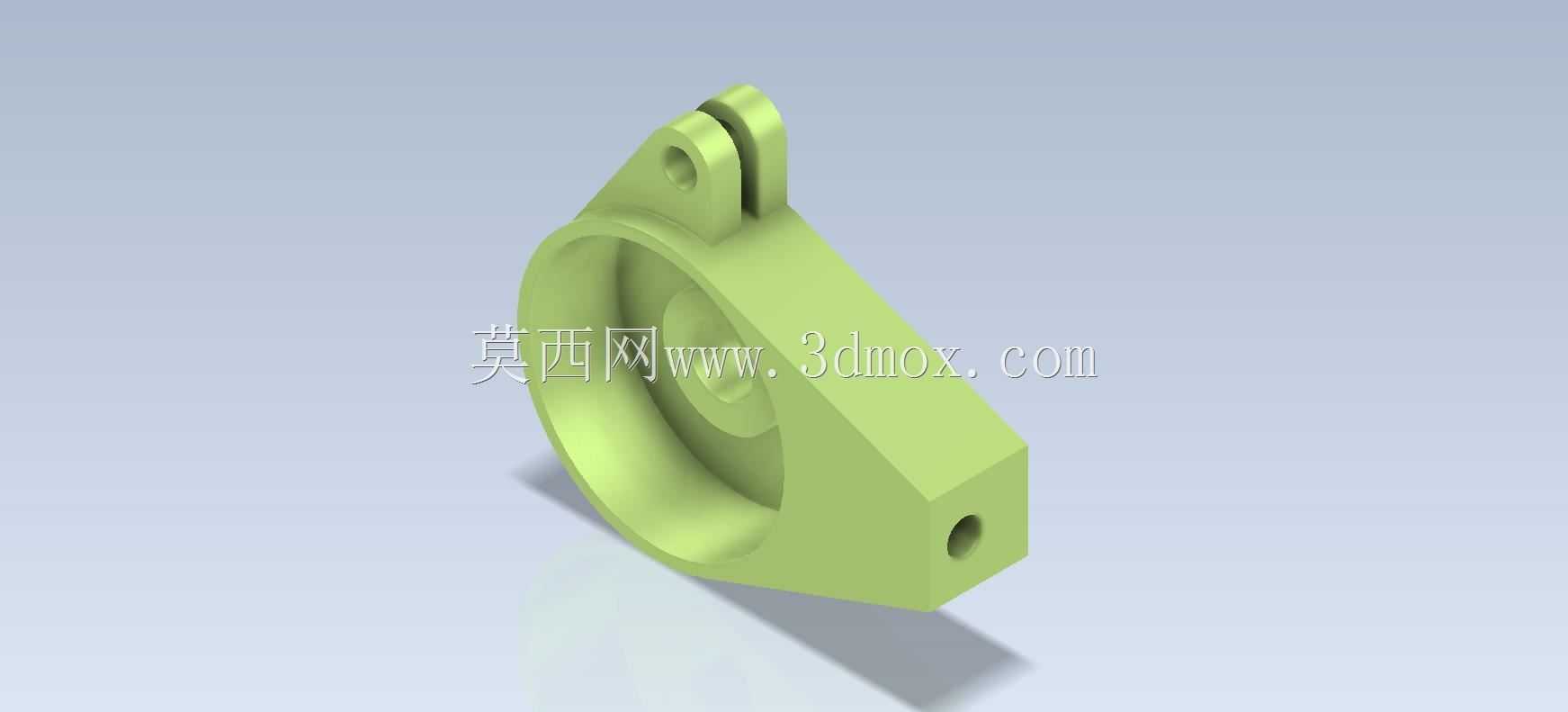

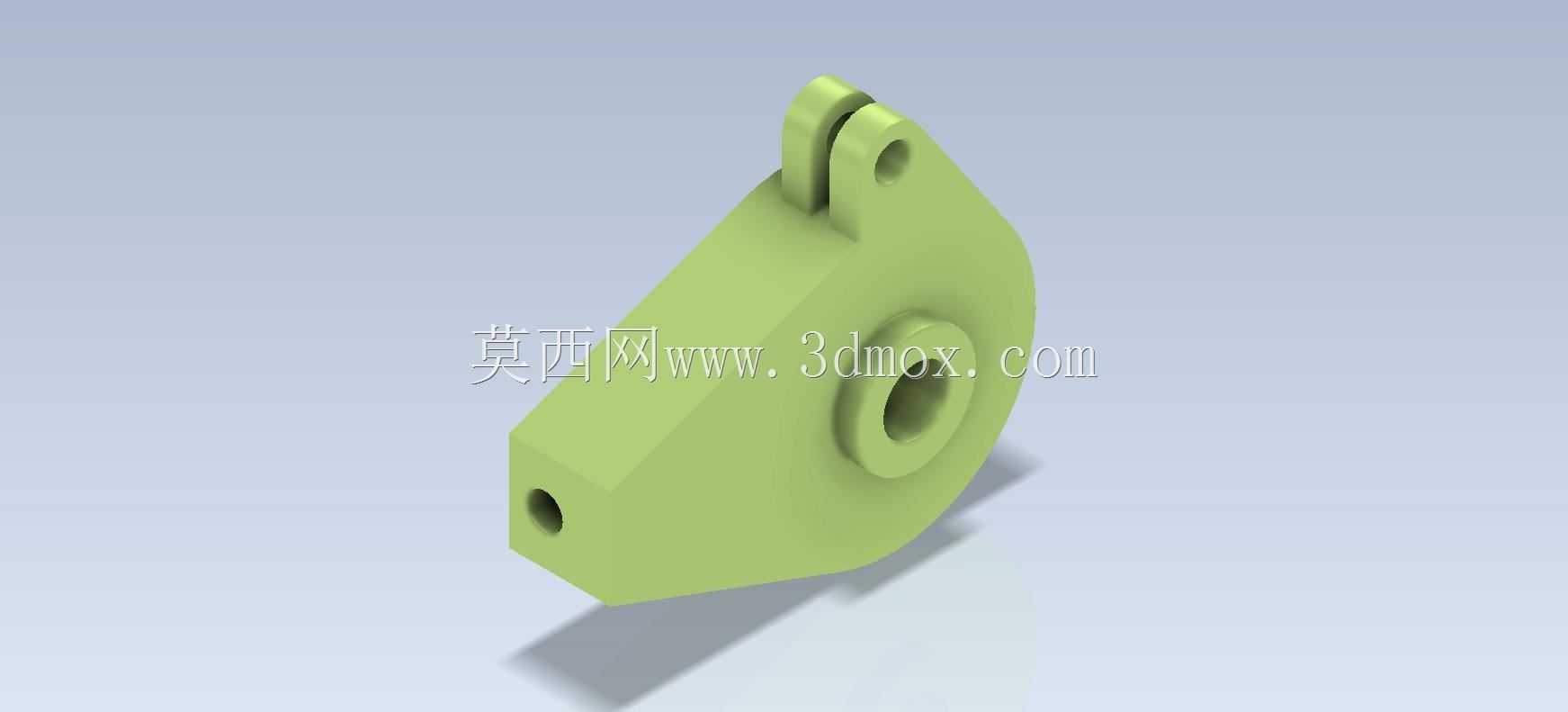

　　在实际建模练习过程中，这类零件的建模逻辑也十分贴合工程实际，首先需要绘制主体环形结构的旋转截面，通过旋转特征生成主体基础轮廓，之后拉伸生成上部的双片铰接耳座和侧边的锁紧凸台，对两个耳座上的同轴孔做拉伸切除，同时保证两个孔的同轴度公差在0.01mm以内，避免后续装配出现转轴卡滞。之后对所有的锐边做倒圆角处理，尤其是铰接耳和主体连接的位置、凸台和主体连接的位置，圆角半径不小于3mm，既可以消除加工后的锐边避免安装时划伤操作人员，也能有效降低结构应力集中系数，提升构件的抗疲劳载荷能力。最后对轴承安装位的内孔做精整处理，保证内孔的圆柱度公差符合轴承安装的精度要求，避免压装轴承后出现轴承内圈偏斜导致的轮体转动卡滞、轴承过早磨损问题。

　　这类构件在实际使用中，多数工况下承受的是径向的传动带张紧载荷，载荷方向始终沿着传动带的切线方向，因此在结构校核时主要关注铰接耳根部的弯曲应力以及环形主体的径向变形量，按照常规100N左右的张紧力计算，该结构的安全系数可以达到3.5以上，完全满足小型传动设备的长期使用需求，不需要额外做加强筋结构即可保证结构刚度，也能控制构件的整体重量，降低材料成本。同时构件的外表面没有复杂的曲面结构，铸造脱模难度低，机加工工序仅需要车削轴承安装孔、钻削铰接孔和锁紧孔，加工工序简单，适合批量生产，单件加工成本控制在较低水平，适配教学实训设备、小型输送线这类对成本较为敏感的应用场景。
