带双安装孔H型开槽定位连接块

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611536
  • 带双安装孔H型开槽定位连接块
  • 带双安装孔H型开槽定位连接块
  • 带双安装孔H型开槽定位连接块
  • 带双安装孔H型开槽定位连接块
  • 带双安装孔H型开槽定位连接块

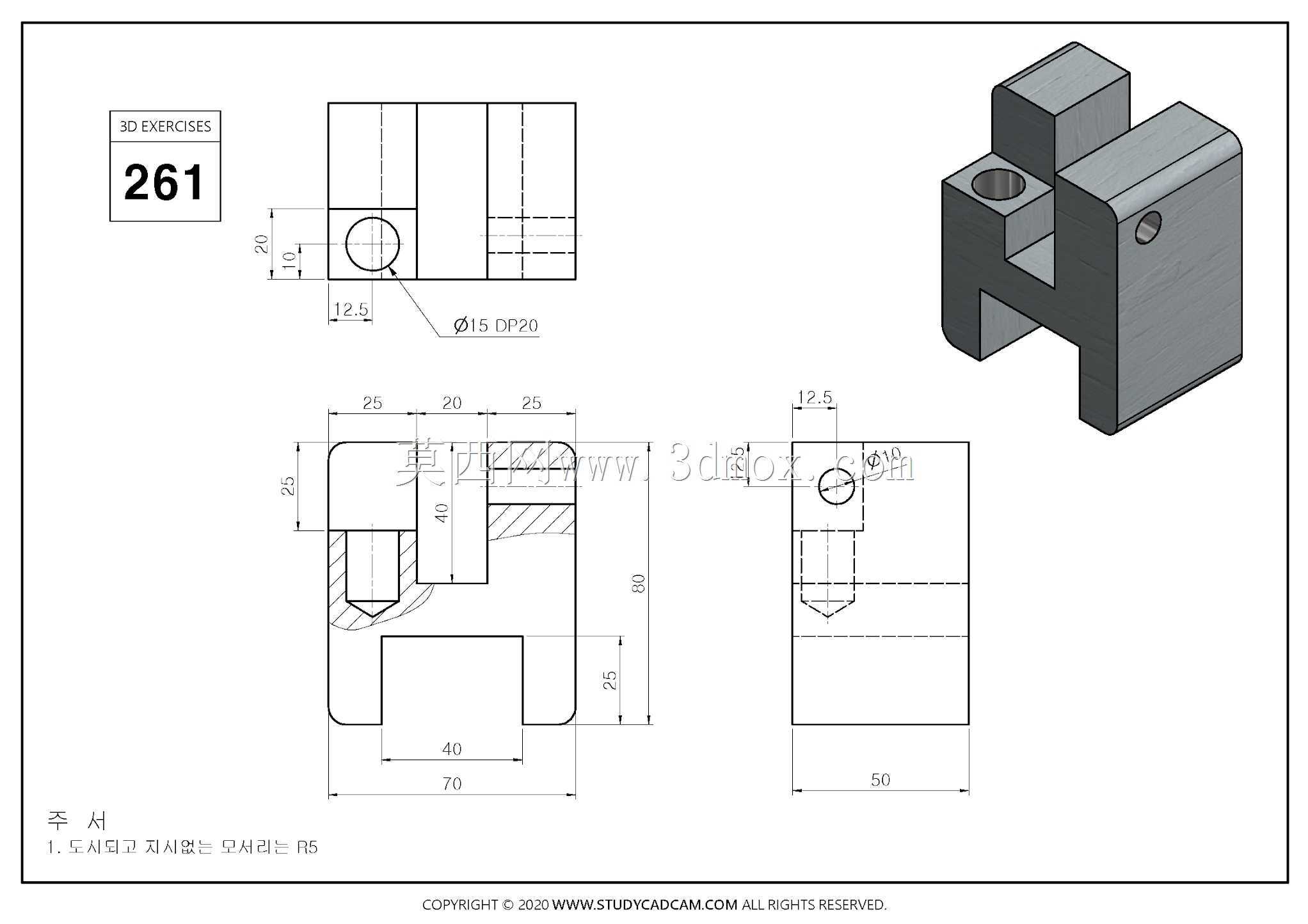

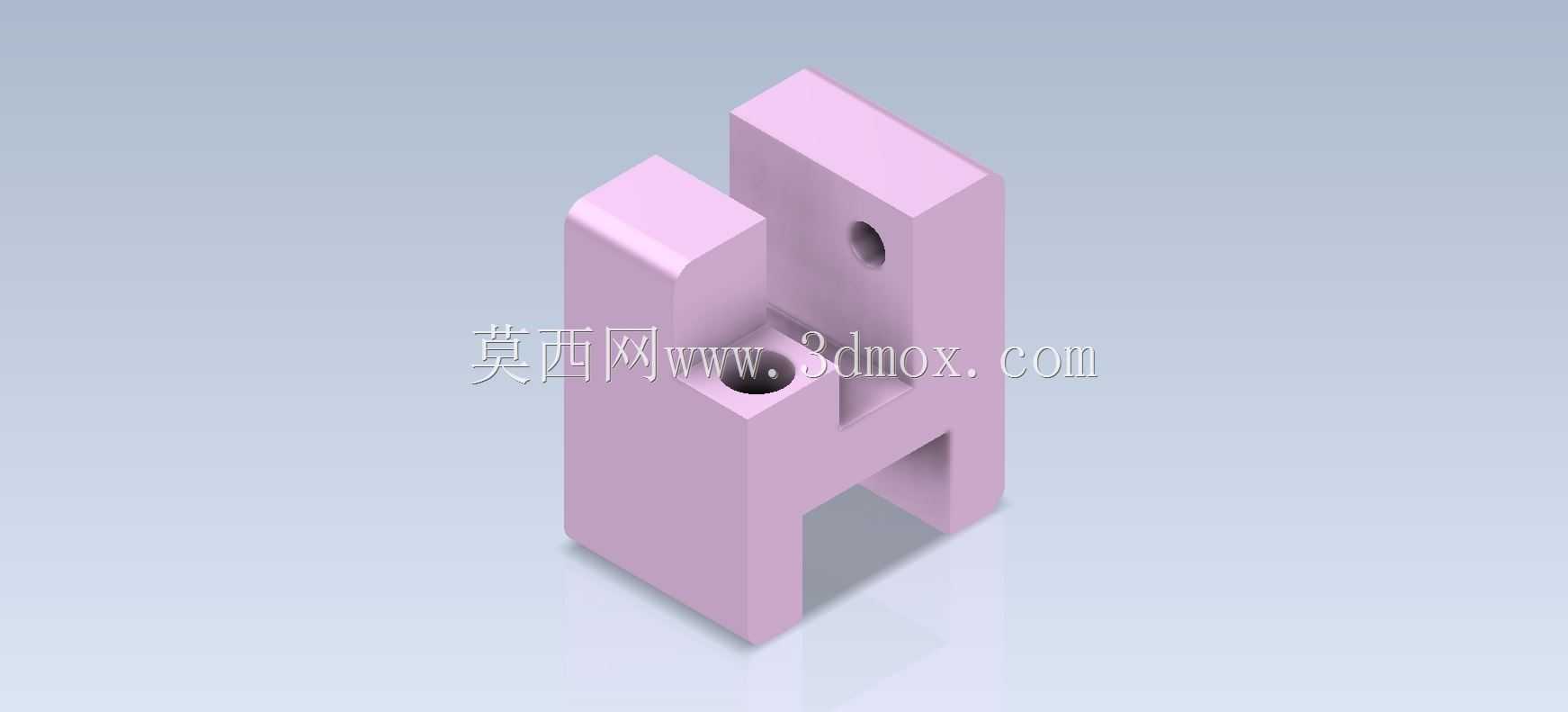

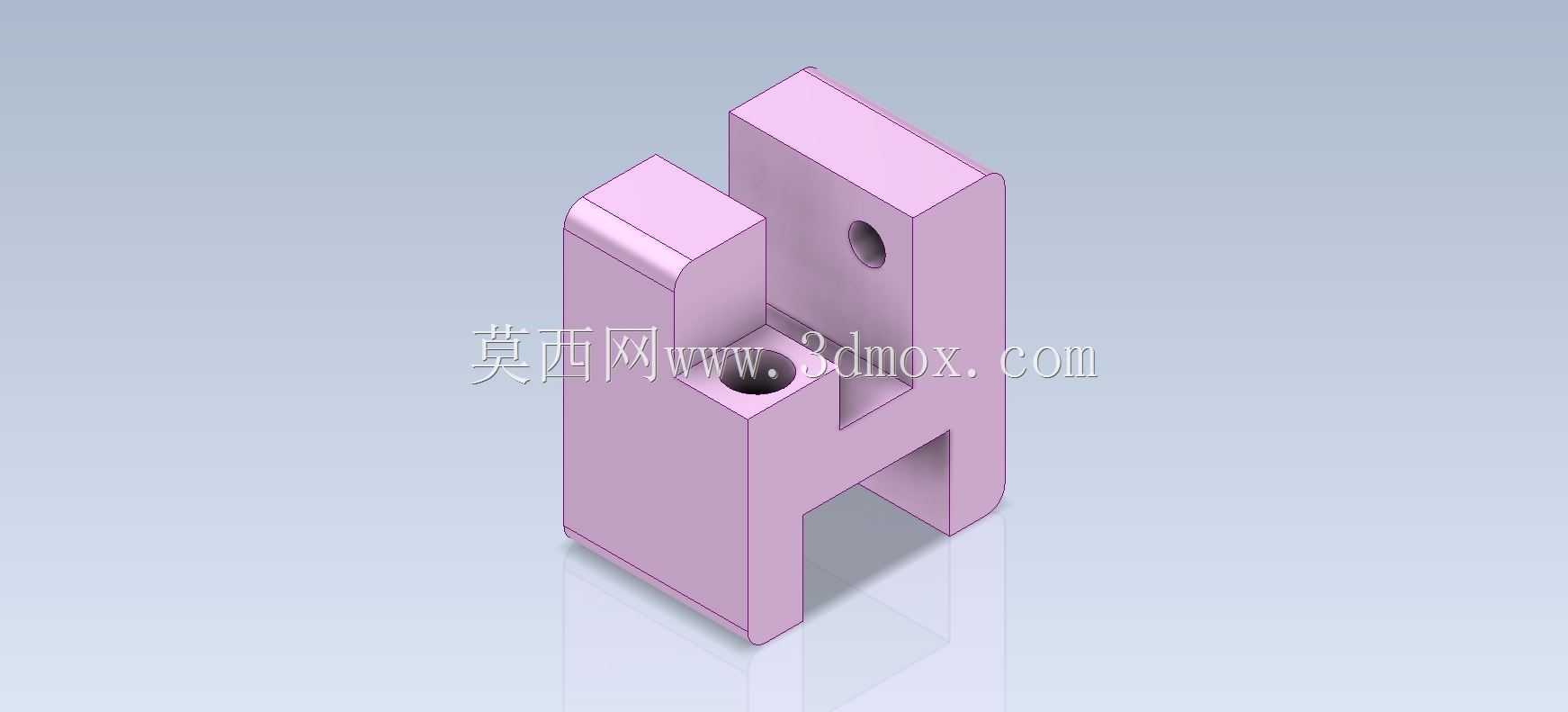

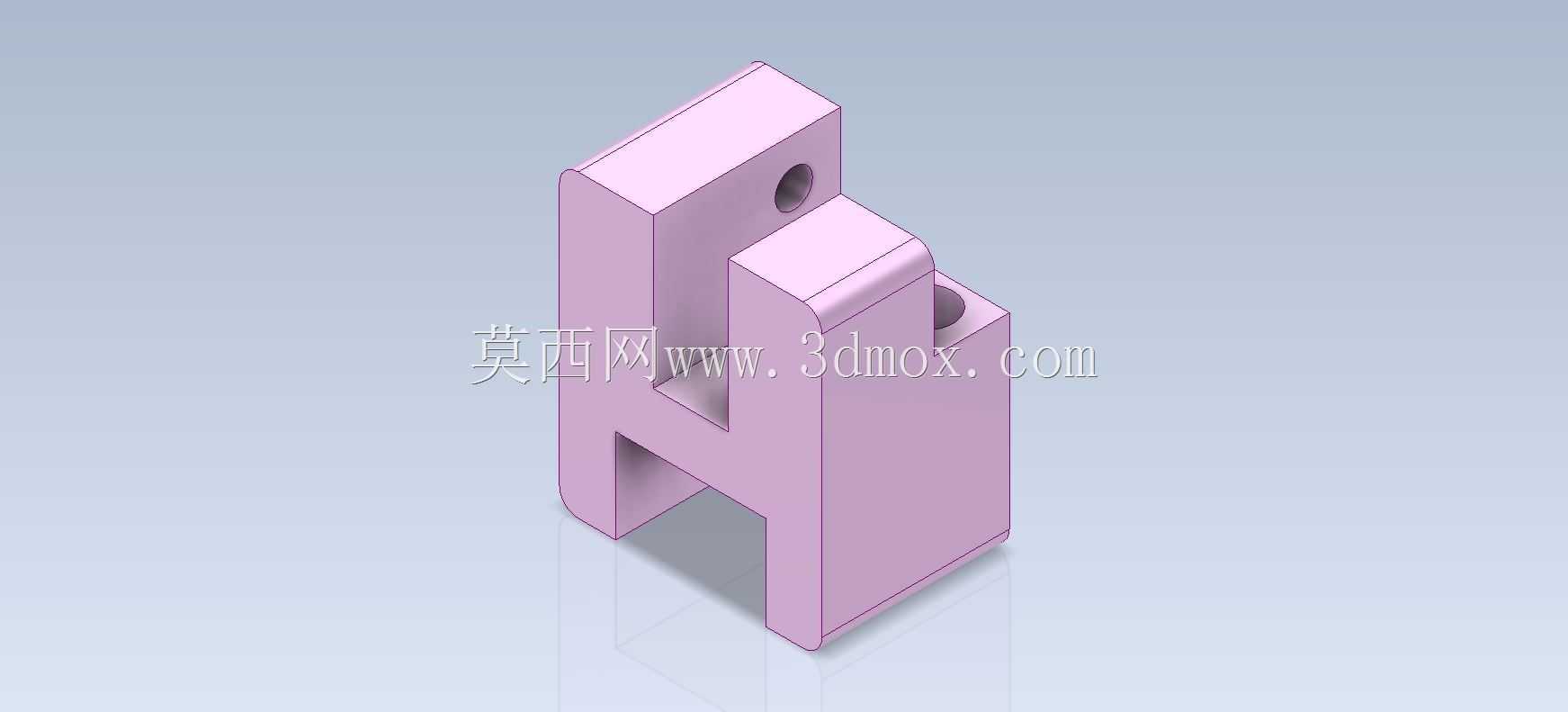

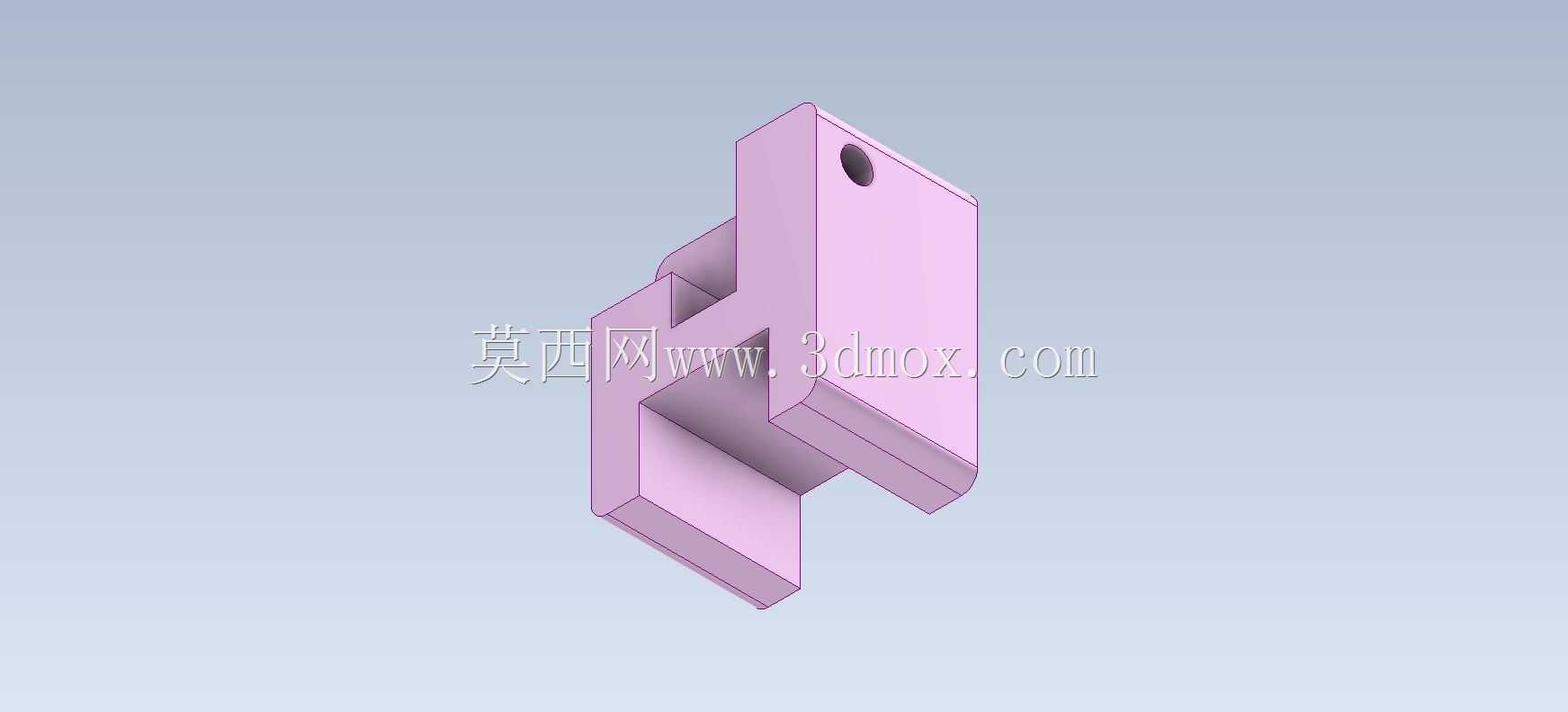

  这款H型开槽定位连接块,在小型自动化装配线的工位定位场景中十分常见,多用作工装夹具的侧向定位基准件,也可在小型检测设备中作为传感器的安装承载座,承担定位、连接、承载的多重作用。从结构设计来看,整体采用对称式H型立块构型,主体为等截面矩形立座,中部开设通槽形成上下两个平行的支撑臂,上支撑臂与下支撑臂的端面保持平行度公差在0.02mm以内,保证安装后配合面的贴合精度。两个安装孔分别开设在上下支撑臂的侧端面,孔位同轴度控制在0.015mm范围内,既可以穿入销钉实现与相邻构件的销接定位,也可以穿入螺栓完成锁紧固定,避免装配后出现偏移松动。中部的通槽并非等宽设计,槽口内侧做了微小的倒角过渡,既可以减少装配时的磕碰划伤,

  也能在槽内嵌入小型弹性垫片,补偿装配间隙带来的窜动问题。立块的底部为平整安装面,表面粗糙度控制在Ra1.6,能够直接贴合在工装基板的T型槽面上,不需要额外加工调整垫,降低装配调试的工作量。从安装边界来看,整体高度控制在60mm范围内,横向宽度为32mm,前后厚度为20mm,通槽的槽宽为12mm,槽深贯穿整个立块厚度方向,安装孔的直径为6mm,孔中心距离立块侧面的距离为8mm,这个尺寸参数刚好适配市面上主流的小型工装铝型材安装间距,不需要额外扩孔或者改制就能直接装配使用。在实际使用场景中,这类零件常出现在电子元器件的引脚裁切工装里,作为裁切刀的侧向定位挡块,依靠通槽卡住裁切刀的导向凸台,通过侧孔的锁紧螺栓固定刀体位置,

  保证裁切行程的一致性;也可以在小型输送线的工件阻挡机构中作为阻挡块的安装基座,将阻挡气缸的连接端固定在立块的上支撑臂,下支撑臂贴合在输送线的侧边梁上,整体结构紧凑,不需要额外设计复杂的转接件就能完成装配。设计过程中需要重点关注几个工艺细节:一是立块的两个竖直侧边需要保持与底面的垂直度,否则安装后会出现倾斜,导致定位基准偏移;二是安装孔的孔口需要做沉孔处理,避免螺栓头突出安装面干涉相邻构件;三是通槽的内侧棱边需要做去毛刺处理,防止装配时刮伤配合零件的表面,也避免操作人员调试时被锐边划伤。这类零件虽然结构简单,但在工装设计中属于高频使用的基础连接件,建模过程中需要优先保证各个配合面的形位公差标注准确,

  孔位与槽位的相对位置尺寸不能出现累积误差,否则会导致装配时出现干涉,需要现场锉修调整,增加装配工时。另外在选材方面,实际生产中多采用45号钢调质处理,表面做发黑防锈处理,若用于有耐腐蚀要求的场景,也可以更换为304不锈钢材质,建模时不需要额外预留加工余量的话,可以直接按照成品尺寸建模,后续出工程图时再根据加工工艺标注余量要求。从建模逻辑来看,这类零件适合采用拉伸凸台作为基础特征,先拉出整体的矩形基体,再通过拉伸切除做出中部的通槽,之后拉伸切除出两个安装孔,最后添加倒角、圆角等工艺特征,建模过程中要注意特征的先后顺序,避免出现特征失败的情况,同时要保证各个特征的尺寸约束完全定义,避免后续修改尺寸时出现特征错位。
