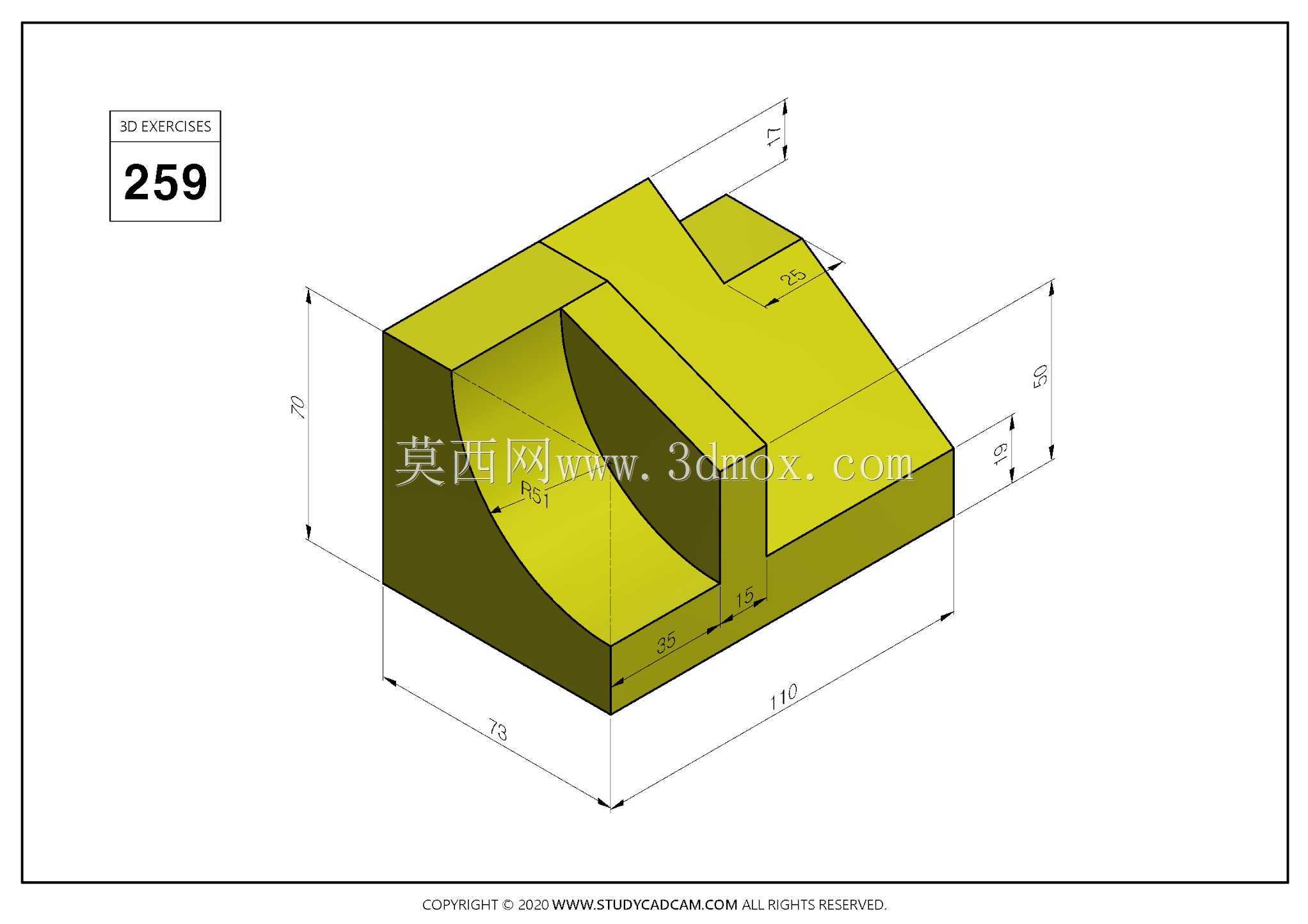

带弧形槽的块状机械练习构件

　　在机械结构设计入门练习场景中，这类带弧形内槽的块状构件常被用作三维建模能力训练的典型载体，同时也可作为小型工装定位块、设备内部导向支撑件的原型参考。从实际应用角度看，这类构件如果投入生产场景，多会被布置在自动化生产线的物料导向工位，利用自身的弧形槽面完成柱状、轴类小型零件的滑移导向，也可作为教学实训台的定位基准块，配合夹具完成工件的装夹定位，其块状基体的稳定性能够保证长时间使用下的形位精度不发生偏移。

　　从功能特性来看，该构件采用一体化实心结构设计，基体为直角块状，一侧开设向内凹陷的圆弧通槽，槽面与两侧立壁平滑过渡，相邻的凸起立边可作为定位挡边使用，在实际装配中能够同时实现支撑、导向、侧向定位三个功能，不需要额外拼接其他零件即可完成单工位的基础定位需求，这种一体化设计能够减少装配累计误差，提升工位的定位精度。构件的底部为完整平面，可直接通过螺栓紧固在设备安装基板或者工作台面上，不需要额外设计安装底座，降低了配套零件的加工成本。

　　设计这类构件时，首先要确定基体的整体长宽高比例，保证块状结构的重心落在底部安装面的中心区域，避免单侧受力时出现倾覆问题；弧形槽的曲率半径需要匹配对应导向零件的外径，槽面的粗糙度要求要高于基体其他表面，减少零件滑移时的摩擦阻力；两侧立壁的厚度需要经过强度校核，保证在受到侧向挤压力时不会发生形变，立壁与基体的连接处采用小圆角过渡，避免应力集中导致的开裂问题。建模过程中需要优先绘制底部基准草图，通过拉伸生成基体主体，再通过切除拉伸生成弧形槽结构，最后对所有锐边进行倒角处理，避免加工和装配过程中出现割手的问题，同时也能减少零件搬运过程中的磕碰损伤。

　　从安装边界来看，这类构件的底部安装孔位通常布置在基体的四个角位置，孔位距离侧边的距离要大于螺栓头的半径，保证螺栓安装时不会与侧边发生干涉；弧形槽的开口方向需要正对物料的进出方向，槽面的最低点要与物料输送面保持齐平，避免物料输送时出现卡滞；构件上方需要预留足够的操作空间，方便后期对槽面进行清洁和维护，两侧的立边高度要高于导向物料的半径，防止物料滑移过程中从槽内脱出。如果作为教学练习模型使用，这类构件的尺寸通常会按照1:1的比例进行建模，方便初学者理解实体拉伸、切除、圆角等基础建模命令的使用逻辑，掌握从二维草图到三维实体的转化思路，理解机械结构中功能与外形的对应关系，为后续复杂零件的建模打下基础。在实际加工场景中，这类构件多采用铝合金或者45号钢作为原材料，通过铣削加工即可完成全部工序，加工难度低，成本可控，适合小批量生产使用，其结构简单、功能明确的特点也使其成为机械设计入门阶段必须掌握的典型结构之一。
