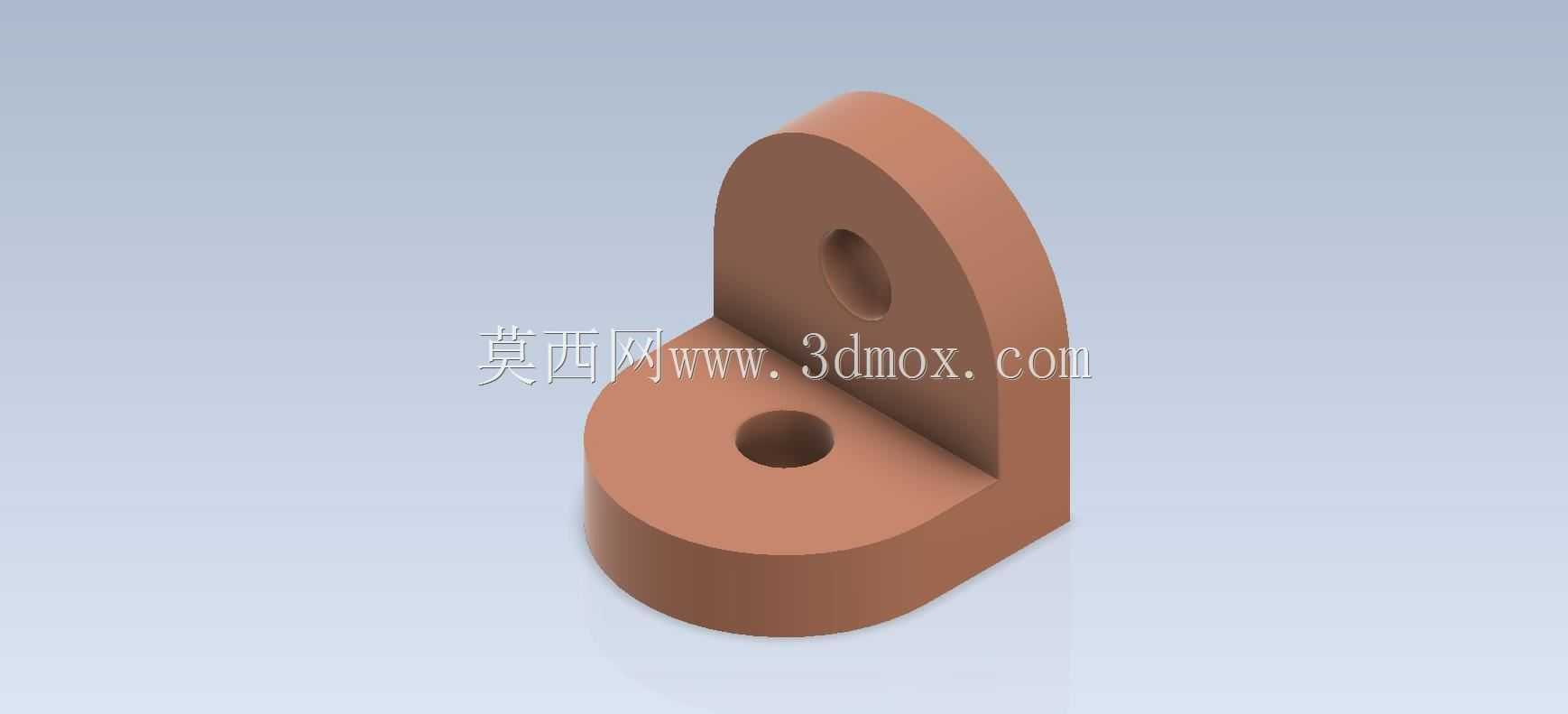

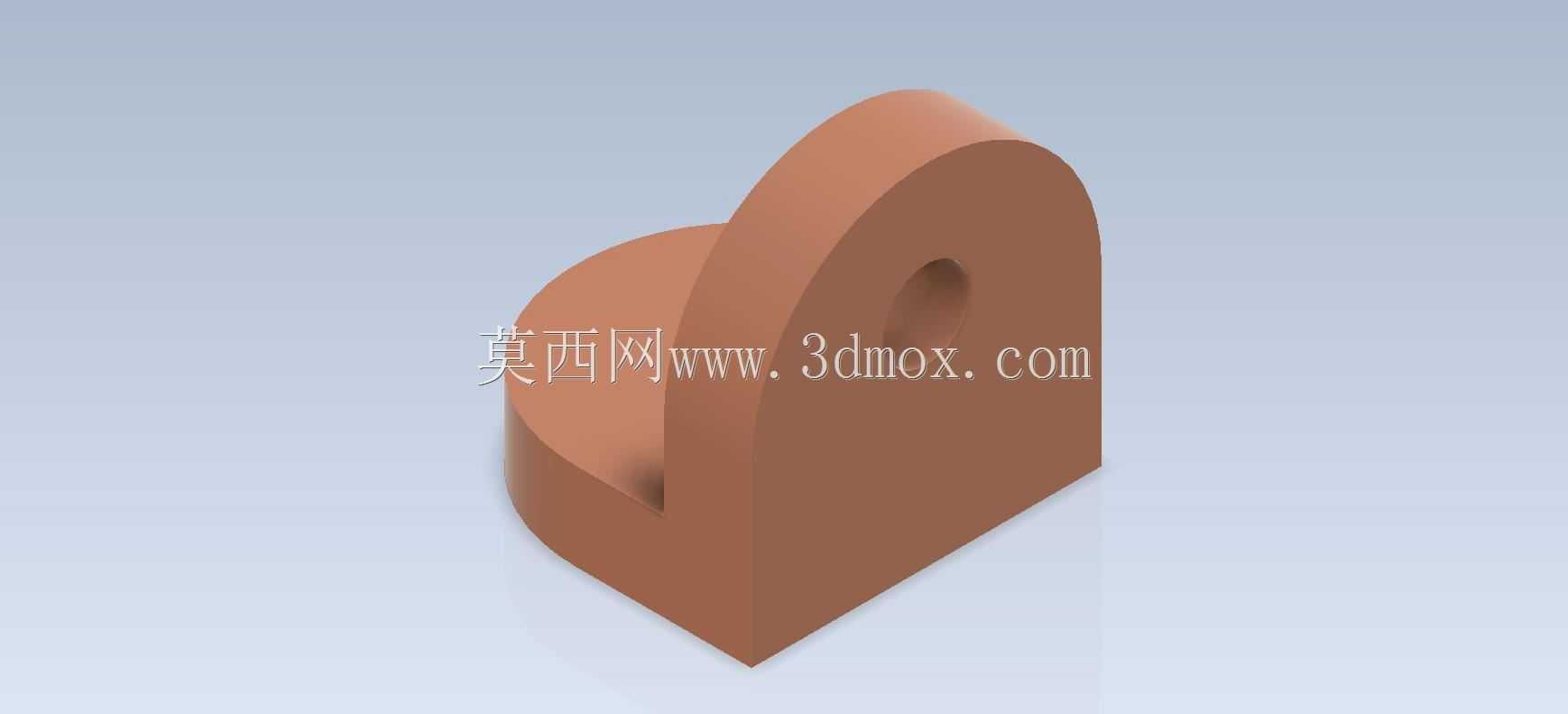

这类垂直折弯结构的固定支座,在小型自动化设备的传感元件安装、轻型工装的定位支撑场景中十分常见,日常做设备改造、小型实验台架搭建时,经常会用到这类结构来实现两个垂直安装面的刚性连接,替代焊接式的直角支架,减少现场焊接的工作量,同时保证安装位置的可调整性。从结构本身来看,两个互相垂直的安装面分别做了半圆端头处理,没有尖锐的直角棱边,一方面是避免安装过程中划伤操作人员,另一方面也能减少应力集中的问题,尤其是在承受交变载荷的安装场景下,圆弧过渡的结构能有效降低拐角处的应力峰值,避免长期使用后出现疲劳断裂的问题。两个安装面上分别设置了同轴度要求不高的通孔,水平面上的通孔用于将支座固定在设备的基板、型材架或者工作台面上,
垂直面上的通孔则用于安装被固定的元件,比如小型光电传感器、行程触发拨片、轻质的管线固定卡扣等,孔位的大小适配常规的M3-M5规格的内六角螺丝,不需要额外做沉孔处理,直接穿螺丝锁紧即可满足大部分轻载场景的固定需求。设计这类结构的时候,首先要考虑的是两个垂直面的垂直度公差,一般控制在0.1mm以内就能满足普通安装场景的要求,如果是用于安装对位置精度要求较高的检测元件,垂直度公差需要收紧到0.05mm,避免安装后元件的检测面出现倾斜,导致检测距离偏差或者触发信号不稳定。折弯处的圆角半径需要和板材厚度匹配,一般取板材厚度的0.5-1倍,既方便加工时的折弯成型,减少折弯处的材料拉伸开裂风险,也能保证折弯后两个面的平面度不会出现明显的变形。

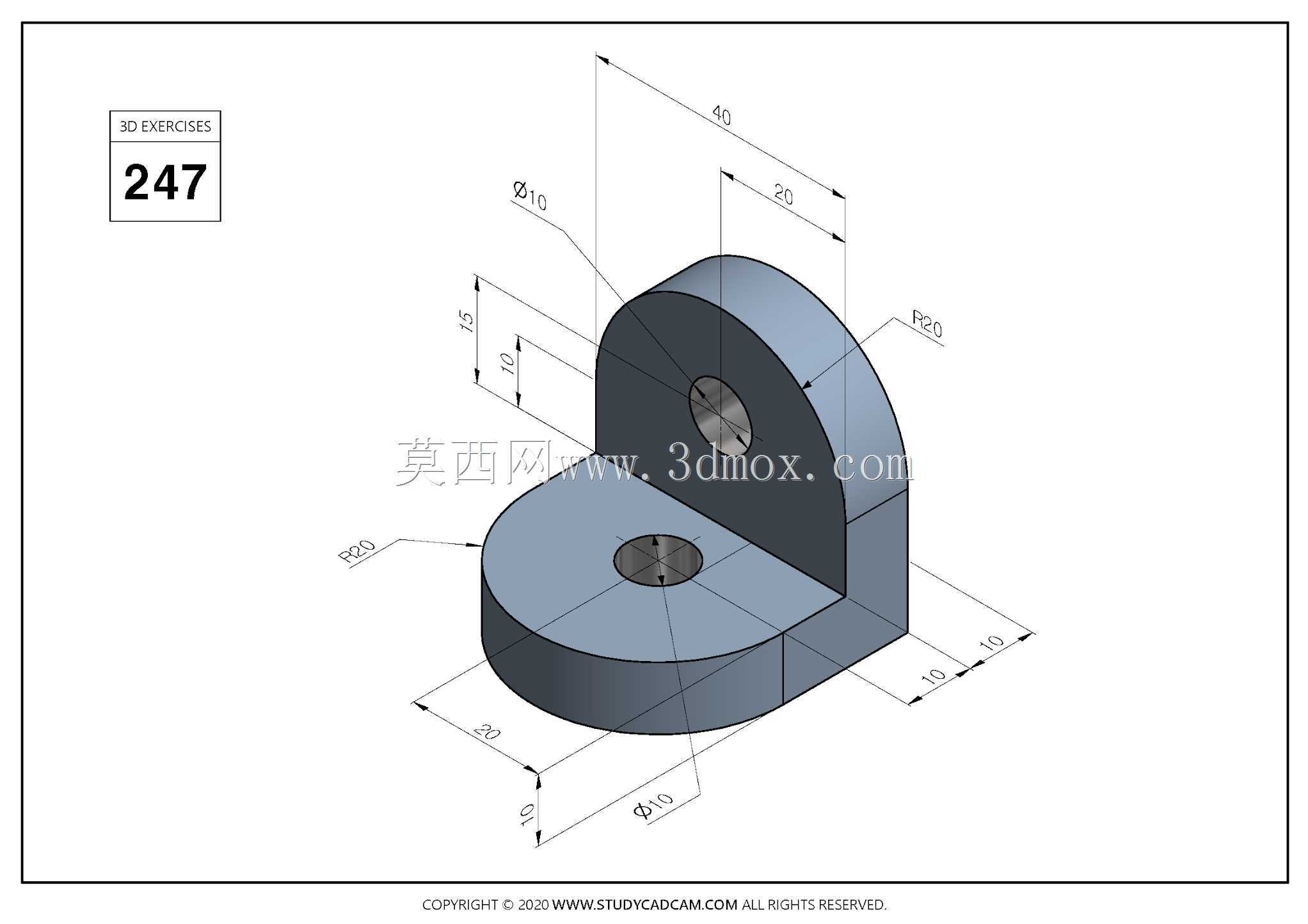

安装边界方面,这类支座的水平安装面的半圆直径一般在30-50mm区间,垂直面的高度和水平面的半圆直径保持一致,整体占用的安装空间很小,不需要在安装基板上预留过大的空位,即使是在排布紧凑的设备面板上,也能找到合适的安装位置。水平面上的安装孔中心到折弯根部的距离,要预留足够的扳手操作空间,一般至少要留10mm以上的间隙,避免锁紧螺丝的时候扳手和垂直面发生干涉,导致螺丝无法拧紧。垂直面上的安装孔中心到底部水平面的高度,要根据被安装元件的检测高度要求来调整,做练习建模的时候可以先取通用尺寸,实际应用中可以根据现场需求灵活调整孔位高度,不需要拘泥于固定的尺寸数值。这类结构的加工工艺也很简单,一般采用铝板或者Q235钢板激光切割下料后,
直接折弯成型即可,不需要额外的铣削加工,加工成本低,生产周期短,适合小批量的设备自制件加工,做三维建模练习的时候,这类结构能很好地锻炼拉伸、切除、圆角等基础特征的操作能力,也能帮助初学者理解机械零件的安装逻辑和工艺合理性,避免建模的时候出现不符合加工要求、无法实际装配的结构问题。在实际选型使用的时候,要根据承受的载荷大小选择合适的板材厚度,如果只是固定重量很轻的传感器或者导线,3mm厚的板材就足够使用,如果需要承受一定的侧向冲击力,比如作为行程挡块使用,就需要把板材厚度增加到5-8mm,同时适当加大安装孔的直径,选用更大规格的固定螺丝,保证连接的刚性。另外两个安装面的平面度也需要注意,尤其是和安装基板接触的水平面,如果平面度太差,锁紧螺丝后会导致整个支座出现倾斜,影响垂直面上安装元件的位置精度,一般下料后做简单的去毛刺处理,不需要额外的磨削加工就能满足普通场景的使用要求。
