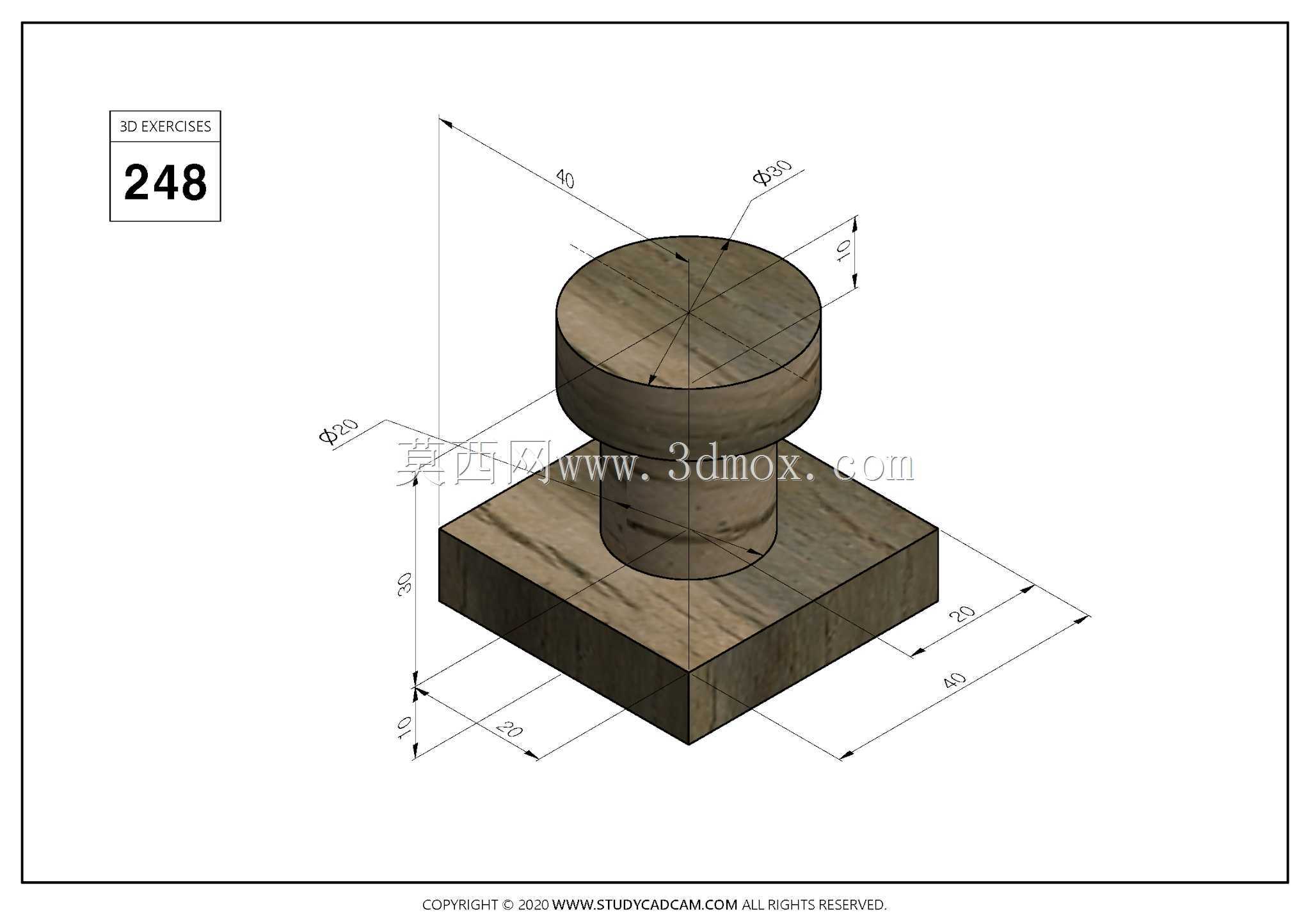

带方形底座圆柱凸台基础机械练习构件

　　这类带方形底座的圆柱凸台结构，是机械结构里极为常见的基础连接与定位构件，日常在工装夹具定位、小型设备支撑脚、简易传动件基座等场景里都能见到它的身影。从实际使用角度看，下方的方形底座主要承担安装固定的作用，平整的底面可以和安装台面完全贴合，方形的轮廓相比圆形底座，在螺栓锁紧时能提供更好的防转限位，不需要额外加工防转销孔就能避免构件工作时出现周向转动，安装时只需要在底座四个角位对应加工安装孔，就能完成快速固定，对安装空间的边界要求也更明确，方形轮廓的四个直边可以直接作为安装对齐基准，现场装配时不需要额外打表找正，能大幅缩短装配调校的时间。上方的圆柱凸台则主要承担定位、配合或者支撑的功能，圆柱面的加工精度更容易控制，不管是和轴套类零件配合做转动支撑，还是插入对应定位孔做位置限定，圆柱面的配合公差都能做到很高的一致性，不会出现方形配合面的边角应力集中问题。

　　设计这类构件的时候，首先要明确实际的受力工况，如果是作为定位支撑使用，要优先保证圆柱凸台和方形底座的垂直度，避免凸台倾斜导致定位偏差，两者的衔接位置要做合理的圆角过渡，不能直接用直角衔接，否则在承受冲击载荷的时候，直角位置会出现严重的应力集中，长期使用很容易在衔接处出现断裂。尺寸设计上，方形底座的边长一般要比圆柱凸台的直径大出1.5到2倍，保证安装时有足够的压紧空间，底座的厚度要根据实际承载的载荷计算，太薄的话锁紧螺栓时会出现底座变形，导致底面贴合不严，影响安装稳定性；圆柱凸台的高度要根据配合零件的轴向尺寸确定，要保证配合件安装后有足够的接触长度，避免配合长度过短出现晃动，同时凸台的顶端要做小尺寸的倒角，方便装配时引导配合件顺利套入，不会因为边角毛刺刮伤配合零件的内孔表面。

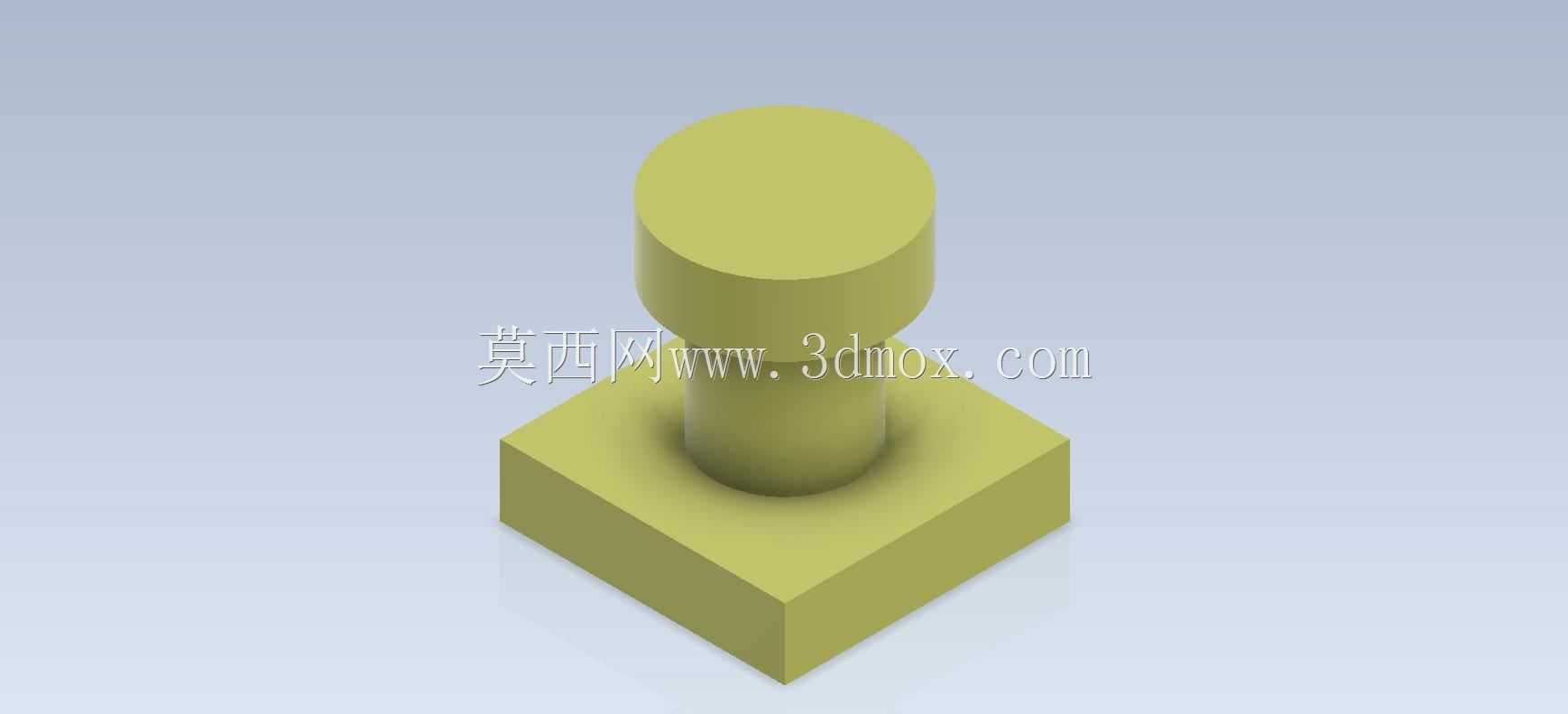

　　从建模练习的角度看，这个构件是非常适合初学者掌握基础拉伸特征、特征组合、圆角处理的练习案例，建模过程不需要复杂的曲面操作，只需要通过两个方向的拉伸就能完成主体结构，后续再添加衔接圆角、顶端倒角就能完成完整的零件建模，通过这个练习可以快速掌握三维建模里最常用的基础特征操作逻辑，理解零件设计里基准对齐、特征先后顺序的重要性，比如建模时要先确定底座的安装基准面，再以底座上表面为基准绘制圆柱凸台的草图，保证两个特征的同轴度和垂直度符合设计要求，后续如果需要修改尺寸，也能通过参数化驱动直接调整底座边长、凸台直径、整体高度等参数，快速生成不同规格的同类型构件，适配不同的使用场景。

　　实际生产中这类构件的加工工艺也很成熟，一般可以直接用方钢和圆钢焊接后再进行机加工，或者直接用整料铣削成型，对加工设备的要求不高，普通铣床和车床就能完成全部加工工序，加工成本低，互换性好，不管是小批量定制还是大批量生产都有很高的经济性。在安装边界上，这类构件的方形底座轮廓决定了它的最小安装空间，只需要预留出比底座边长各大出5到10毫米的操作空间，就能满足螺栓锁紧的操作需求，不需要额外预留过多的冗余空间，对紧凑型设备的内部布局非常友好，很多小型自动化设备的内部定位结构都会采用这类结构形式，兼顾加工成本、安装便利性和使用可靠性。
