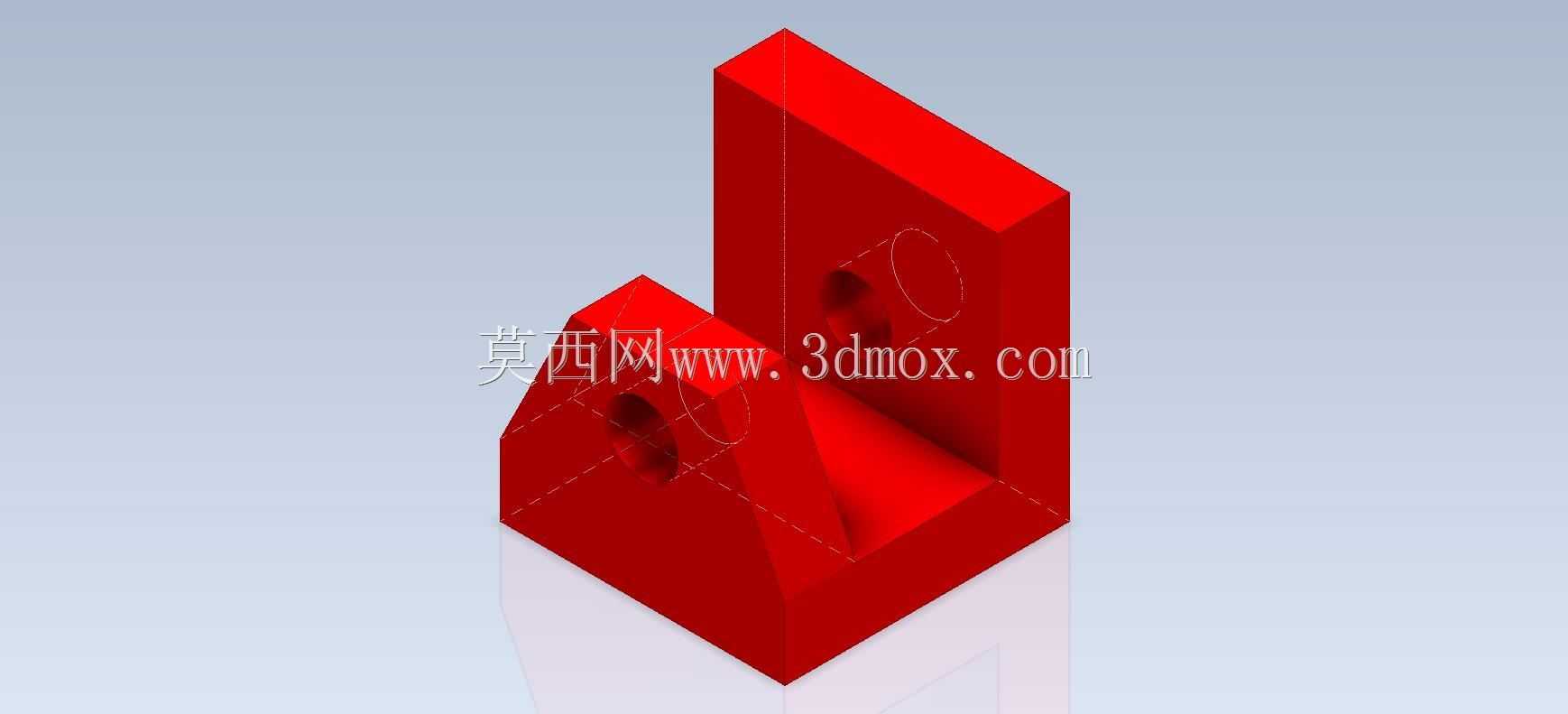

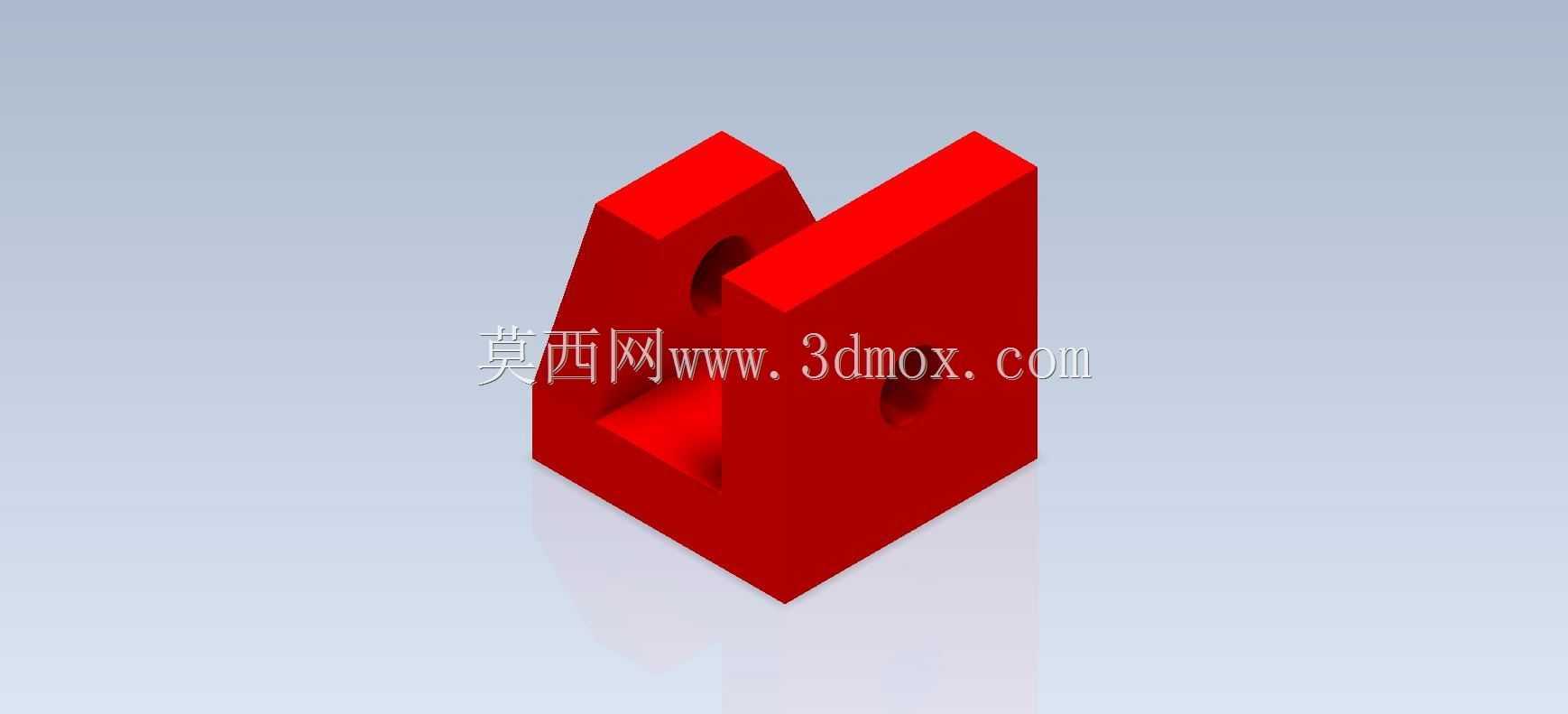

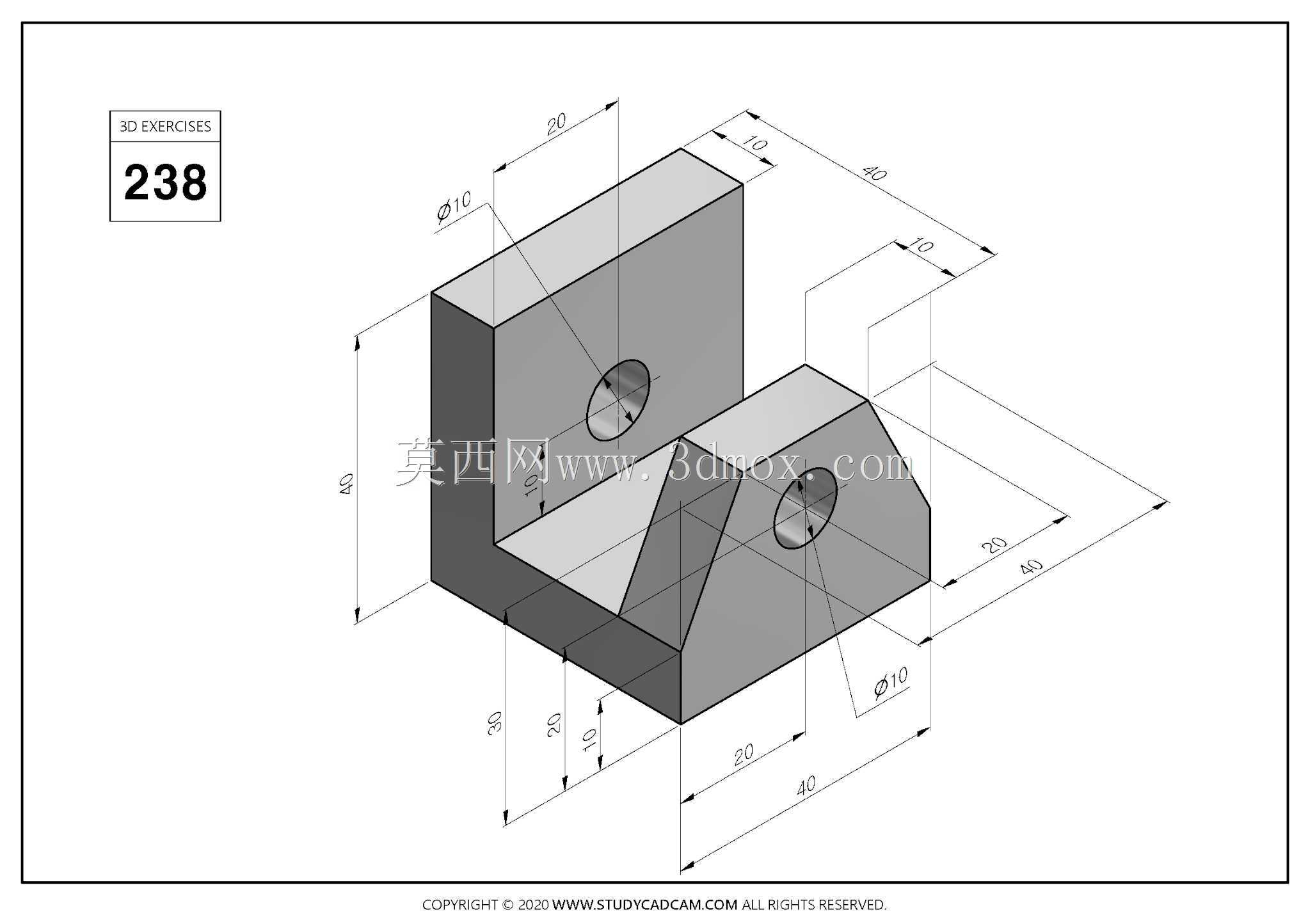

L型带孔斜筋支撑定位块结构设计

　　在工业自动化生产线的工位定位、小型工装夹具的辅助支撑、检测设备的工件承托场景中，这类带加强筋的L型块状零件是十分常见的结构件，很多刚接触三维建模的工程人员在做基础特征练习时，也会选择这类零件来熟悉拉伸、切除、筋特征的操作逻辑。从实际使用场景来看，这类零件大多承担两个核心作用，一是作为相邻两个垂直安装面的连接过渡载体，二是为被支撑工件提供稳定的定位基准，避免工件在装配、检测或者加工过程中出现偏移。

　　从结构设计逻辑来看，主体采用L型垂直布局是为了匹配两个互相垂直的安装基准面，竖直段和水平段的厚度保持一致，能保证两个方向的受力均匀传递，不会因为某一段壁厚偏薄出现应力集中的问题。两个安装臂上分别设置的同轴通孔，是用来穿装紧固螺栓的，孔位的位置距离两个臂的外边缘都预留了足够的扳手操作空间，实际装配时不需要额外加工沉头让位，普通内六角或者外六角螺栓都能顺利完成锁紧。在两个垂直臂的内角位置设置的三角形斜筋，是整个结构的强度核心，很多新手做设计时容易忽略这个位置的加强，实际使用时如果零件承受侧向的推力或者垂直方向的载荷，内角位置很容易因为应力集中出现开裂，斜筋的两个端面分别和竖直臂、水平臂完全融合，能把作用在臂端的载荷直接传导到整个零件的基体上，大幅提升整体的抗弯折能力，不需要额外增加整体壁厚就能满足强度要求，有效控制零件的整体重量和材料成本。

　　从安装边界来看，这类零件的底面和竖直背面都是精加工的基准面，安装时需要和设备的安装基面完全贴合，不能有翘曲或者间隙，所以建模时两个基准面的平面度公差需要控制在合理范围内，两个安装孔的中心距需要和配对安装件的孔位严格匹配，避免出现装配错位。零件的外边缘都做了小尺寸的倒角处理，一是为了去除机加工产生的毛刺，避免装配时划伤操作人员或者配对零件的表面，二是能在安装时起到导向作用，让零件更快对准安装位。斜筋的厚度和两个安装臂的壁厚保持1:1的比例，这个比例是经过大量实际使用验证的，既不会因为筋太厚导致零件注塑或者铸造时出现缩孔缺陷，也不会因为筋太薄起不到加强作用。

　　在实际选型使用时，需要根据承载的工件重量、承受的冲击载荷大小来调整零件的整体尺寸，如果是用于轻载的检测工位，采用铝合金材质加工就可以满足使用要求，重量轻且不易生锈；如果是用于焊接工装或者重载的夹具工位，就需要采用45号钢加工并做表面发黑处理，提升零件的耐磨性能和抗锈蚀能力。建模过程中需要注意，斜筋和两个臂的连接位置要做微小的圆角过渡，避免尖角位置的应力集中，安装孔的两端也要做倒角，方便螺栓顺利穿入。这类零件虽然结构简单，但是在很多工业场景中都是不可或缺的基础构件，合理的结构设计能大幅提升整套工装或者设备的运行稳定性，减少后期维护更换的频率。
