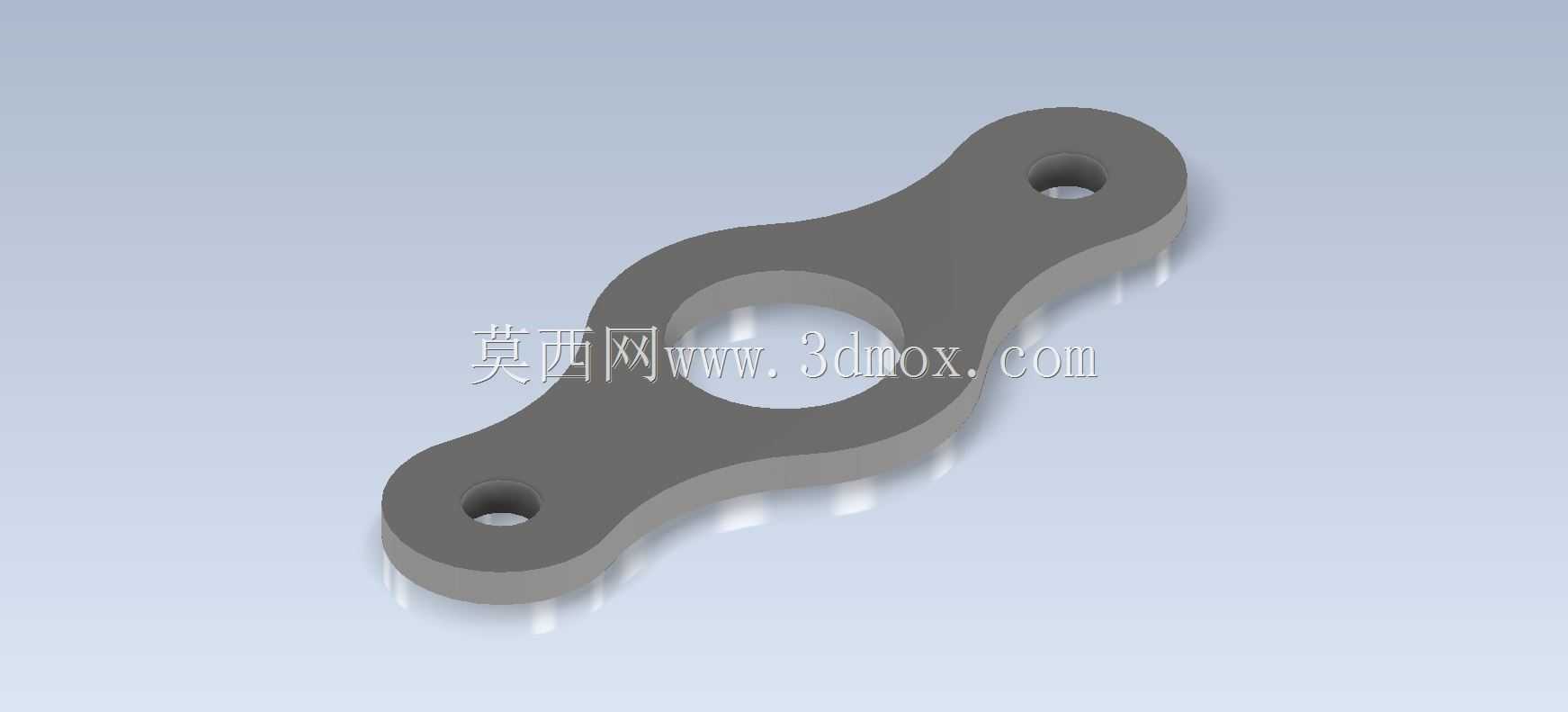

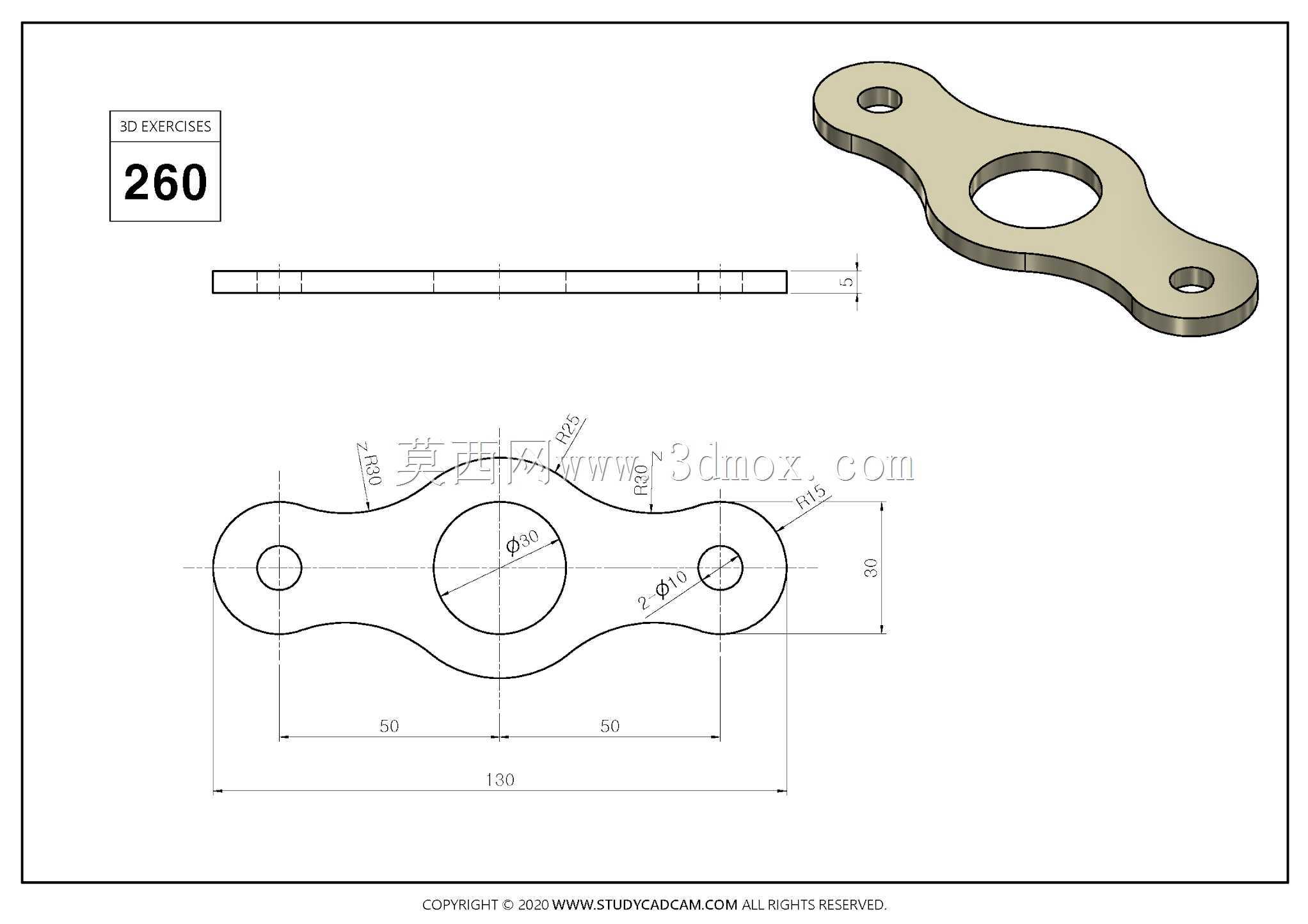

双孔连接异形连杆结构三维建模练习件

　　这款异形双孔连杆零件，是机械传动与连接场景中十分常见的结构件，日常在轻工自动化输送线、小型工装夹具的定位联动机构、低压电气设备的操作联动组件里都能见到它的身影，核心作用是在两个定距安装点之间传递往复摆动力，或是作为安装基准的过渡连接片，抵消安装面之间的小幅位置偏差，避免硬连接带来的装配应力集中。从结构设计逻辑来看，零件整体采用扁平长条形布局，两端对称设置同轴等径的光孔，孔位边缘做了0.2mm的倒角处理，既可以去除机加工后的毛刺，也能在销轴穿装时起到导向作用，降低装配对位的难度；中间区域设置了一个大尺寸的环形凸台结构，凸台厚度比两端连接臂高出1.5mm，这个设计并非多余，一方面是在不额外增加整体板材厚度的前提下，

　　提升中间区域的结构抗弯强度，当连杆承受两端的拉扯或摆动载荷时，中间位置是应力集中的高发区，局部加厚的凸台可以让应力沿着环形轮廓均匀分散，避免长期交变载荷下出现中部断裂的问题；另一方面凸台的环形端面可以作为装配时的定位基准面，和配套的支座凹槽配合，限制连杆工作时的轴向窜动，不需要额外加装轴向定位挡圈，简化了整体装配的零件数量。在外形尺寸与安装边界的把控上，两端安装孔的中心距是整个零件最核心的尺寸参数，建模时需要严格控制两孔的同轴度以及中心距公差，通常这类传动连杆的孔中心距公差要控制在±0.05mm以内，否则装配后会出现传动卡滞、销轴偏磨的问题；两端连接臂的外轮廓采用平滑圆弧过渡，没有尖锐的棱角，既可以减少零件运动过程中对周边管线、

　　操作人员的剐蹭风险，也能避免应力在轮廓转角处集中，提升零件的疲劳寿命。零件的整体厚度根据应用场景的载荷大小通常在3-8mm之间选择，本次建模的练习件厚度取5mm，适配常规轻载传动场景的使用需求，两端安装孔的直径统一为6mm，适配标准M6的圆柱销轴或是带肩螺钉，中间环形凸台的外径为20mm，内径为12mm，这个内孔并非安装孔，主要是为了减少零件的整体重量，同时给中间区域的加工预留退刀空间，如果是采用钣金冲压工艺生产，这个内孔还能作为冲压时的定位孔，提升批量生产的尺寸一致性。从建模思路来说，这类零件非常适合三维建模初学者做基础特征练习，整体结构没有复杂的曲面，全部由拉伸、倒角、切除等基础特征构成，建模时首先要确定两端孔的中心位置，

　　绘制出整体的外轮廓草图，注意轮廓线之间的相切约束要完全定义，避免后续特征生成时出现报错；第一步拉伸生成主体的基础板件，第二步在中间区域拉伸生成凸台结构，第三步对三个孔位做切除拉伸，最后对所有锐边做统一的倒角处理，建模过程中要注意特征顺序的合理性，不要在基础特征还没完全定义的情况下就添加细节倒角，避免后续修改尺寸时出现特征参考丢失的问题。在实际工程应用中，这类连杆的材质通常根据载荷等级选择，轻载场景下可以选用6061铝合金做阳极氧化处理，重量轻且具备足够的结构强度，有防腐需求的场景可以选用304不锈钢冲压成型，重载场景下则会选用45号钢做调质处理，表面做发黑防锈。装配时需要注意，两端的销轴和孔位之间要保留0.1-0.2mm的间隙，保证连杆摆动时的灵活性，不能采用过盈配合，否则会导致传动阻力过大，甚至出现运动卡死的问题；同时要定期检查孔位的磨损情况，长期往复摆动会让孔位出现椭圆化磨损，当磨损量超过0.1mm时就需要及时更换零件，避免传动精度下降影响整个机构的运行稳定性。
