棘轮结构三维建模练习作品

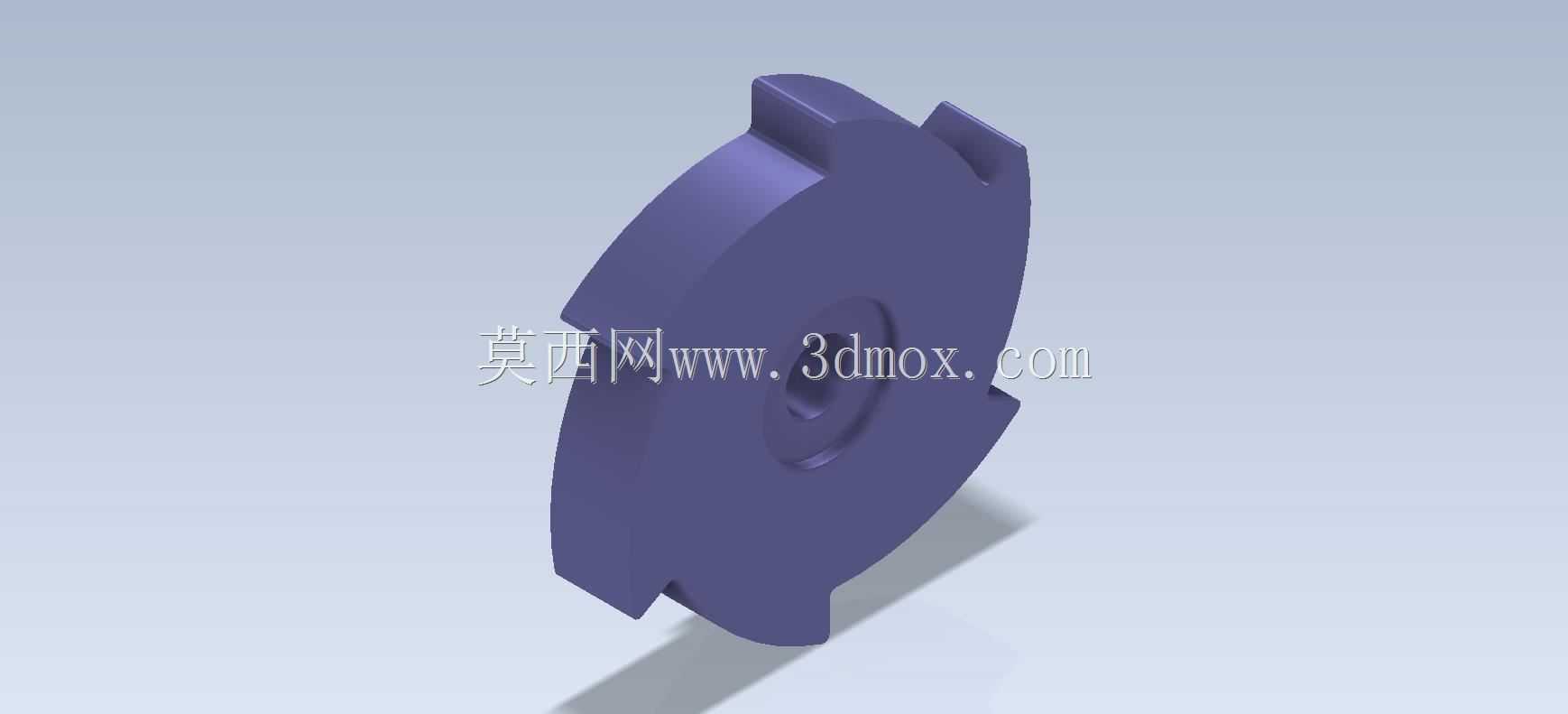

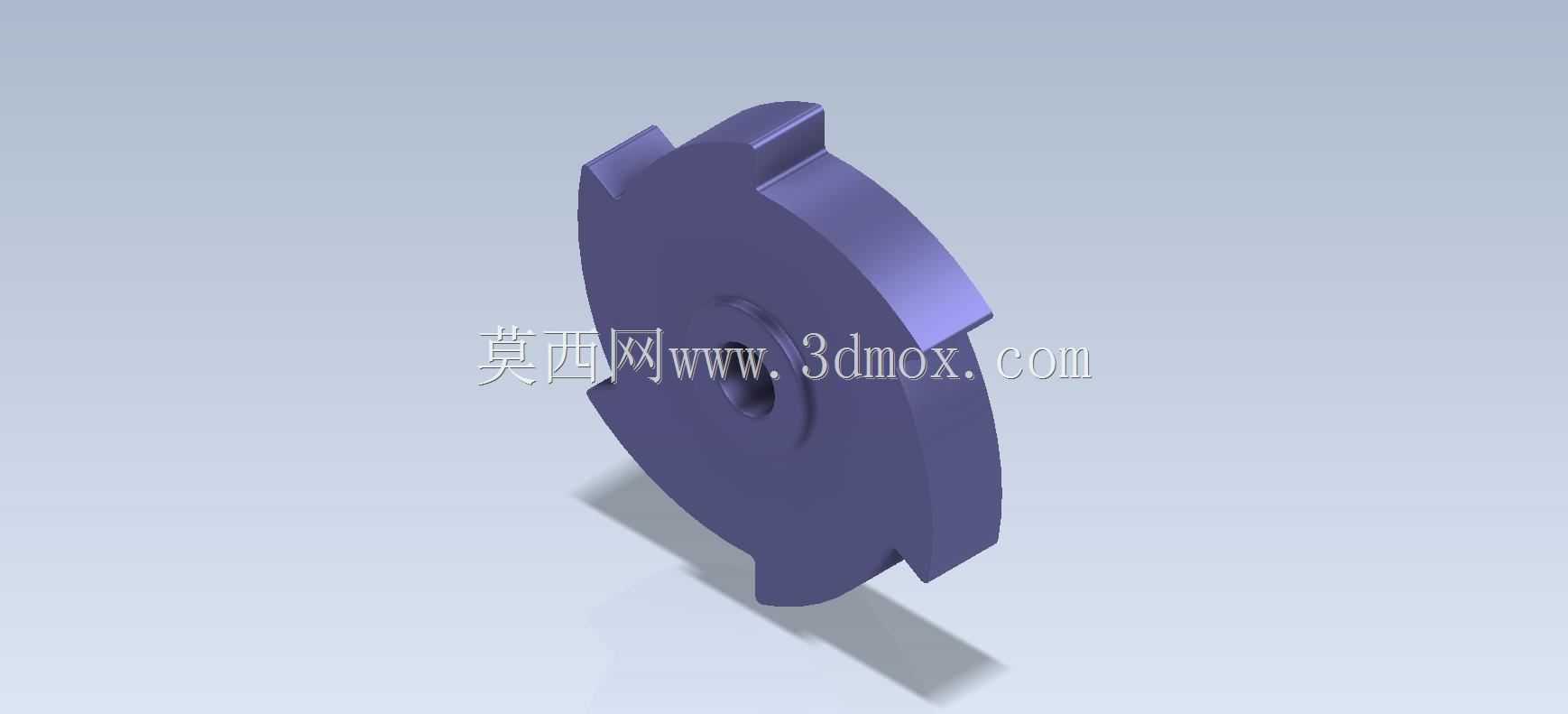

　　棘轮作为间歇运动机构的核心构件，在各类需要单向步进传动、逆止锁止的工业场景中应用极为广泛，从轻工包装设备的送料步进单元、起重设备的防逆转安全机构，到自行车飞轮的传动结构、机床进给系统的分度控制模块，都能见到这类构件的身影。本次建模的棘轮采用盘式外缘棘齿布局，中心设置同轴安装通孔，可通过键连接或过盈配合与传动轴实现周向固定，整体为等厚盘状结构，外缘均匀分布多个不对称齿形，齿面工作段为直面构型，非工作段采用平滑弧面过渡，能够在与棘爪配合时实现稳定的单向锁止，反向转动时棘爪可沿齿背弧面顺利滑过，不会出现卡滞或硬接触损伤。从设计逻辑来看，这类棘轮的齿形参数需要匹配配套棘爪的摆动行程与接触角度，齿根位置设置了合理的圆角过渡，

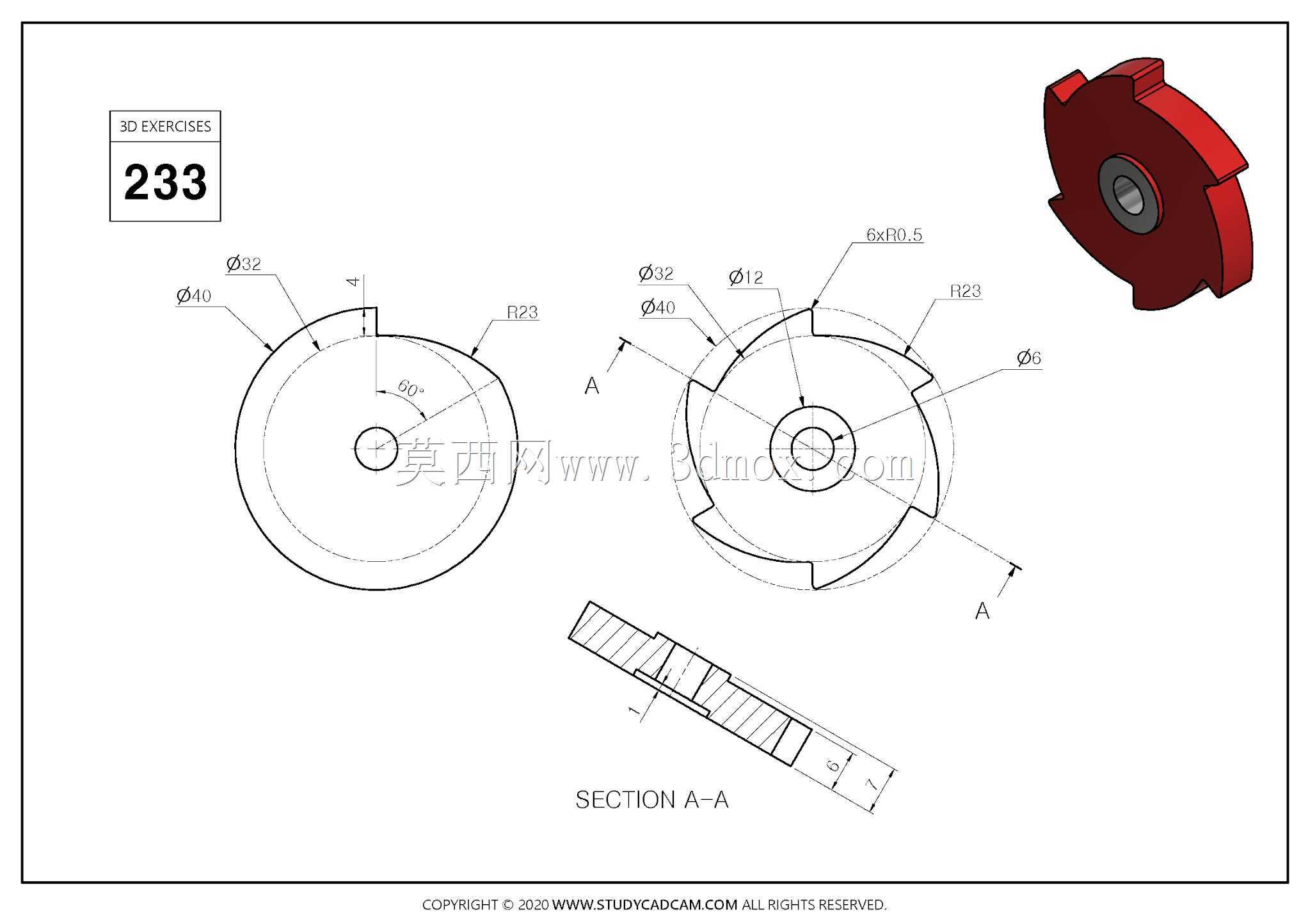

　　避免应力集中导致的齿根断裂问题，中心安装孔的孔径与端面的同轴度公差需要严格控制，否则会导致传动过程中出现棘爪与齿面啮合错位，引发跳齿、异响甚至构件失效。在实际设备装配中，这类棘轮的安装边界需要预留棘爪的摆动空间，通常棘轮外缘与周边护罩的径向间隙不小于棘爪的最大抬升量，轴向定位需要通过轴肩与挡圈实现双向固定，避免运转过程中出现轴向窜动导致啮合脱开。建模过程中优先采用回转基体加阵列切除的方式构建齿形，先绘制单个齿的截面轮廓，通过圆周阵列完成全部齿形的生成，再对齿根、齿顶的锐边进行倒角处理，还原实际机加工后的工艺特征，中心孔的键槽特征按照标准平键参数设计，可直接适配常规传动轴的安装需求。这类棘轮的工作特性决定了其通常承受脉动冲击载荷，

　　因此齿面的接触强度、齿根的弯曲强度是设计校核的核心要点，建模时保留的工艺圆角、齿面倾角参数都直接对应实际加工与使用的性能要求，既可以作为三维建模初学者掌握回转特征、阵列特征、切除特征的练习案例，也可以作为间歇传动机构设计的参考构件，帮助设计人员理解棘轮机构的啮合原理与装配约束关系。在实际选型应用中，这类盘式棘轮适合中低速、轻载的间歇传动场景，相比内啮合棘轮结构，外啮合的盘式棘轮加工难度更低，安装维护更为便捷，齿形磨损后可直接更换，无需调整整个传动副的安装位置，在自动化生产线的分度送料、手动工具的单向锁止、输送设备的防逆转结构中都有极高的应用占比。建模时对齿形的不对称角度做了优化，保证棘爪在弹簧力作用下能够顺利落入齿槽，同时不会在正向传动时出现滑脱，齿面的工作角度经过调整，可降低啮合过程中的冲击噪音，减少棘爪与齿面的接触磨损，延长构件的使用寿命。
