迷你曲轴箱结构三维设计练习模型

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611592
  • 迷你曲轴箱结构三维设计练习模型
  • 迷你曲轴箱结构三维设计练习模型
  • 迷你曲轴箱结构三维设计练习模型
  • 迷你曲轴箱结构三维设计练习模型
  • 迷你曲轴箱结构三维设计练习模型
  • 迷你曲轴箱结构三维设计练习模型
  • 迷你曲轴箱结构三维设计练习模型

  在小型动力传输机构的教学实训与基础结构设计验证场景中,这类迷你曲轴箱结构常作为入门级传动壳体的典型练习载体,帮助刚接触机械结构设计的从业者快速理解壳体类零件的空间布局逻辑、安装配合边界以及功能特征的排布思路。从实际功能层面看,该类曲轴箱的核心作用是为曲柄连杆机构提供封闭的安装腔体,同时承载轴系部件的径向与轴向载荷,将传动过程中产生的冲击力均匀分散到壳体的各个加强结构上,避免局部应力集中导致的壳体变形或开裂。

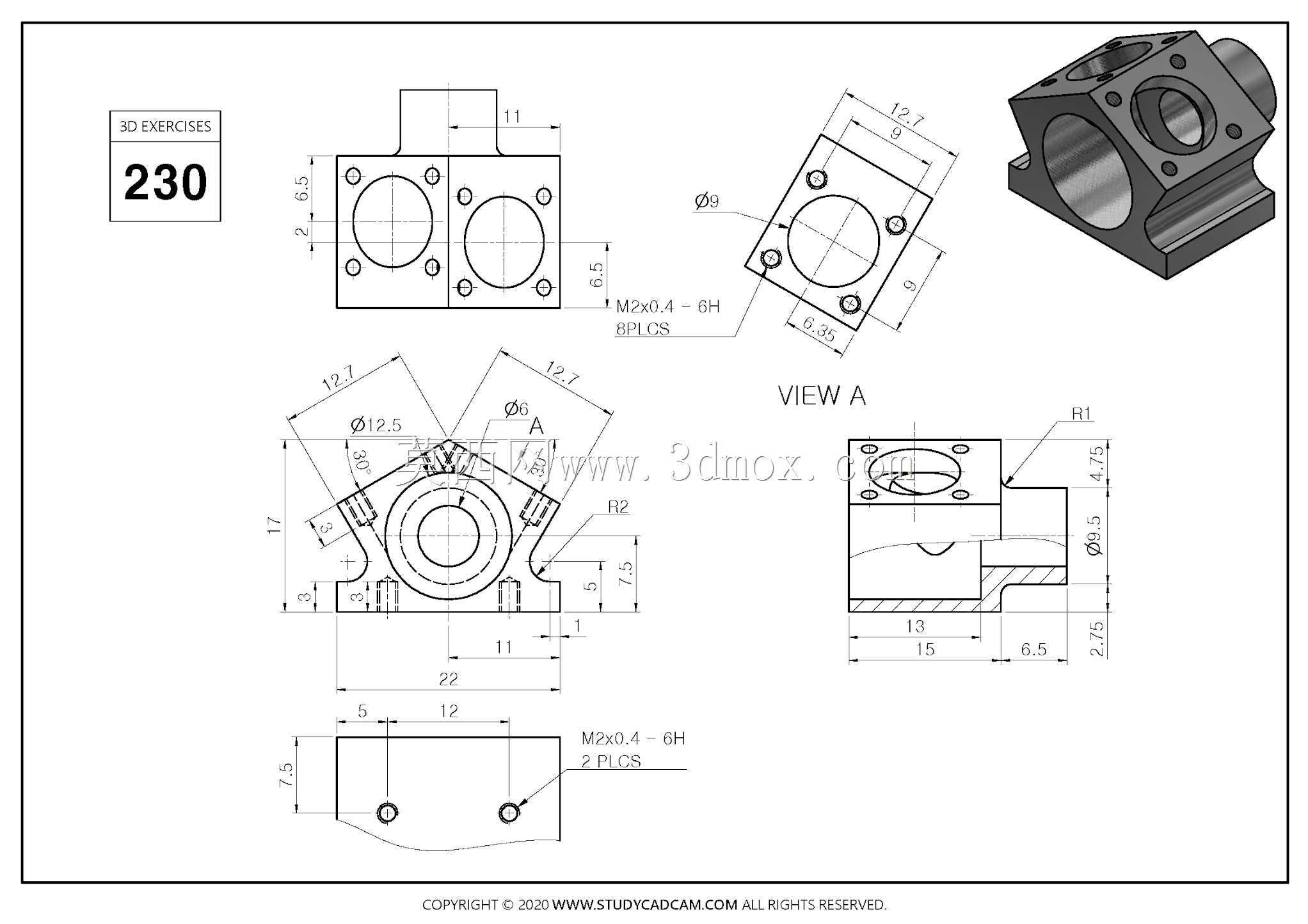

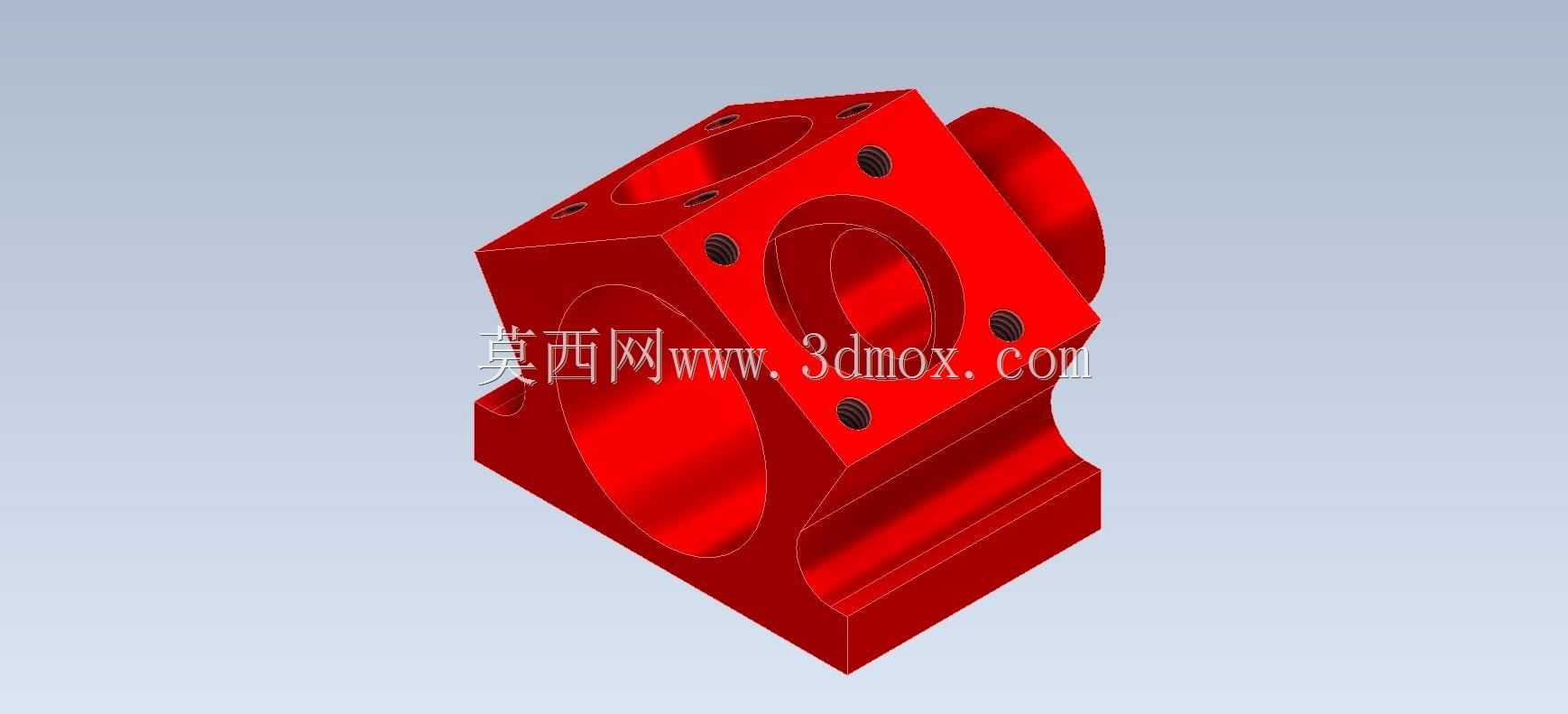

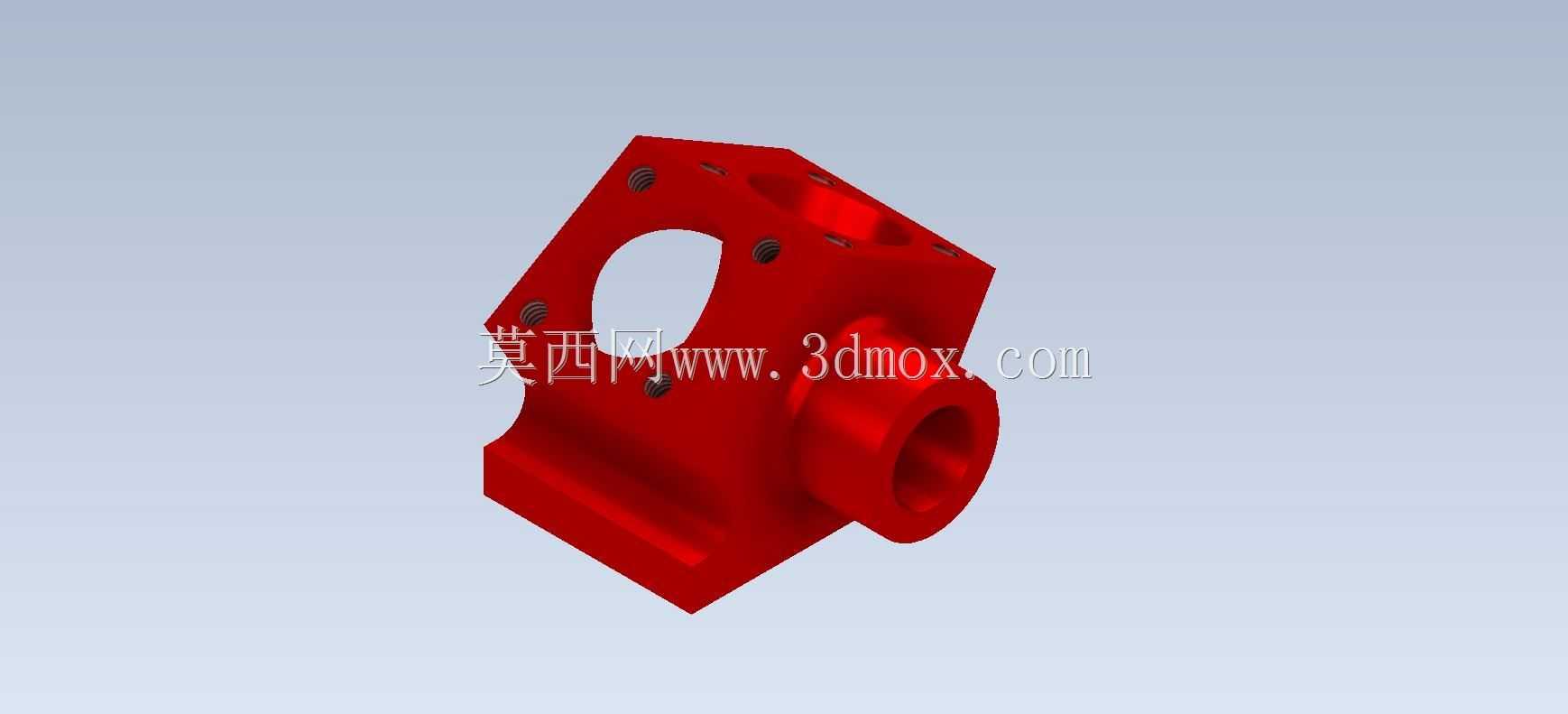

  设计这类小型曲轴箱时,首先要明确内部曲柄的回转半径,以此倒推腔体的最小内部空间,预留出曲柄转动时的安全间隙,避免运动过程中出现运动干涉。从模型的外形来看,主体采用近似方块的基座结构,这种结构的优势在于加工基准面容易选取,无论是前期铣削加工还是后期的装配定位,都能快速找到平整的安装基准,降低装夹找正的时间成本。侧面伸出的圆柱形凸台是为曲轴的输出端预留的轴孔安装位,凸台的端面需要加工出平整的密封面,用来安装端盖或者密封件,防止腔体内部的润滑油渗漏,同时凸台上均匀分布的螺纹孔是用来固定端盖的,螺纹孔的位置度需要严格控制,保证端盖安装后与轴孔的同轴度符合要求,避免轴系转动时出现偏磨。

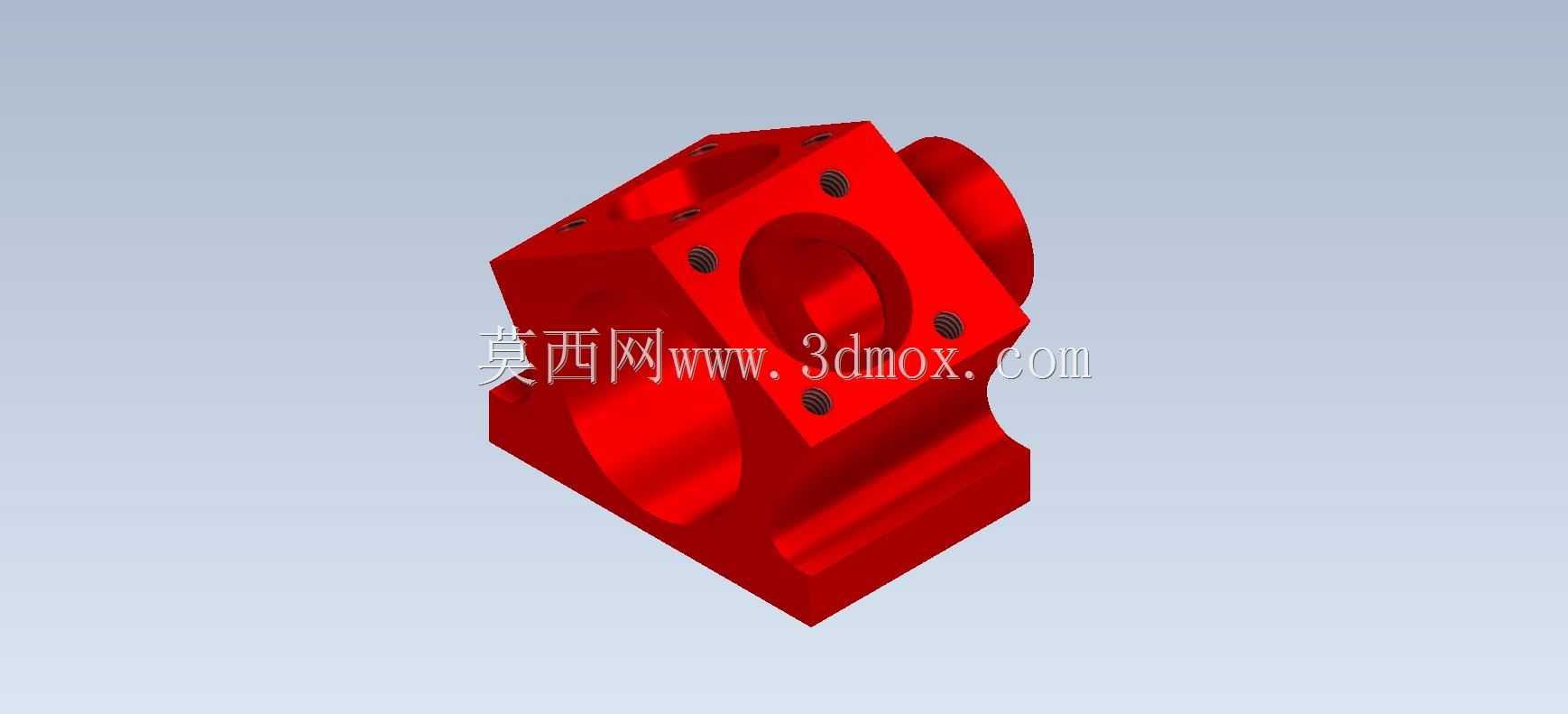

  正面的大直径圆形凹台是主轴承座的安装位置,周围分布的多个螺纹孔用于固定主轴承盖,设计时需要保证这些螺纹孔的深度足够,同时不能钻通壳体壁面,避免出现漏油的隐患。壳体顶部的平面预留了多个安装孔位,这些孔位既可以用来安装润滑油加注组件、通气阀等附件,也可以作为整个曲轴箱与上方其他机构连接的固定点位,孔位的排布需要兼顾附件安装的操作空间,不能出现扳手无法伸入拧紧的情况。

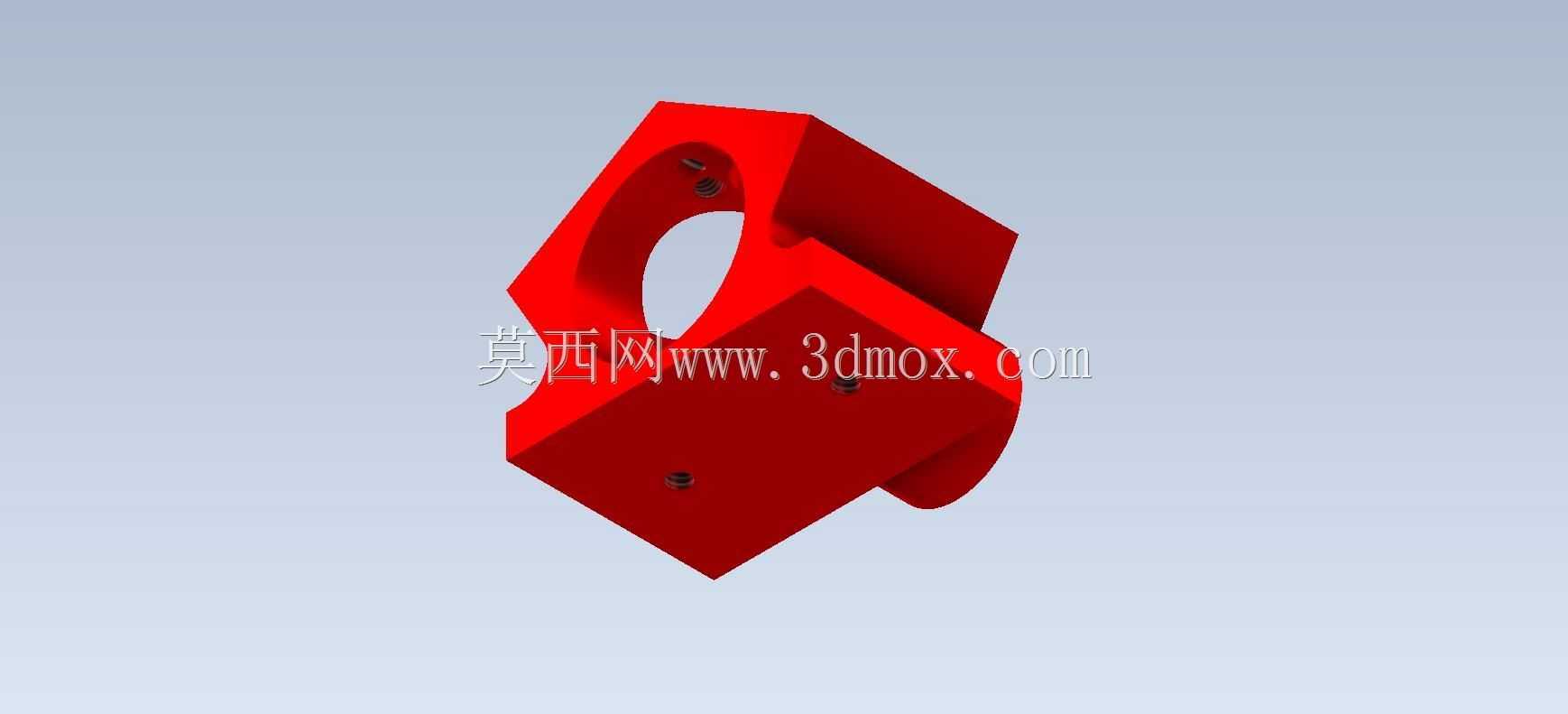

  从安装边界来看,该曲轴箱的底部为平整的安装基面,设计时需要保证基面的平面度公差,安装时可以通过螺栓穿过底部的预留孔位将整个箱体固定在设备的基座上,底部的安装孔位采用沉孔设计,让螺栓头能够完全沉入孔内,不会突出基面影响安装的贴合度。在壁厚设计上,这类小型练习用曲轴箱不需要按照大马力内燃机的曲轴箱壁厚来设计,只需要保证在教学演示的载荷下不会出现明显变形即可,同时壁厚要尽量均匀,避免注塑或者铸造过程中出现缩孔、翘曲等成型缺陷,转角位置都做了圆角过渡,既可以减少应力集中,也能提升成型时的材料流动性。

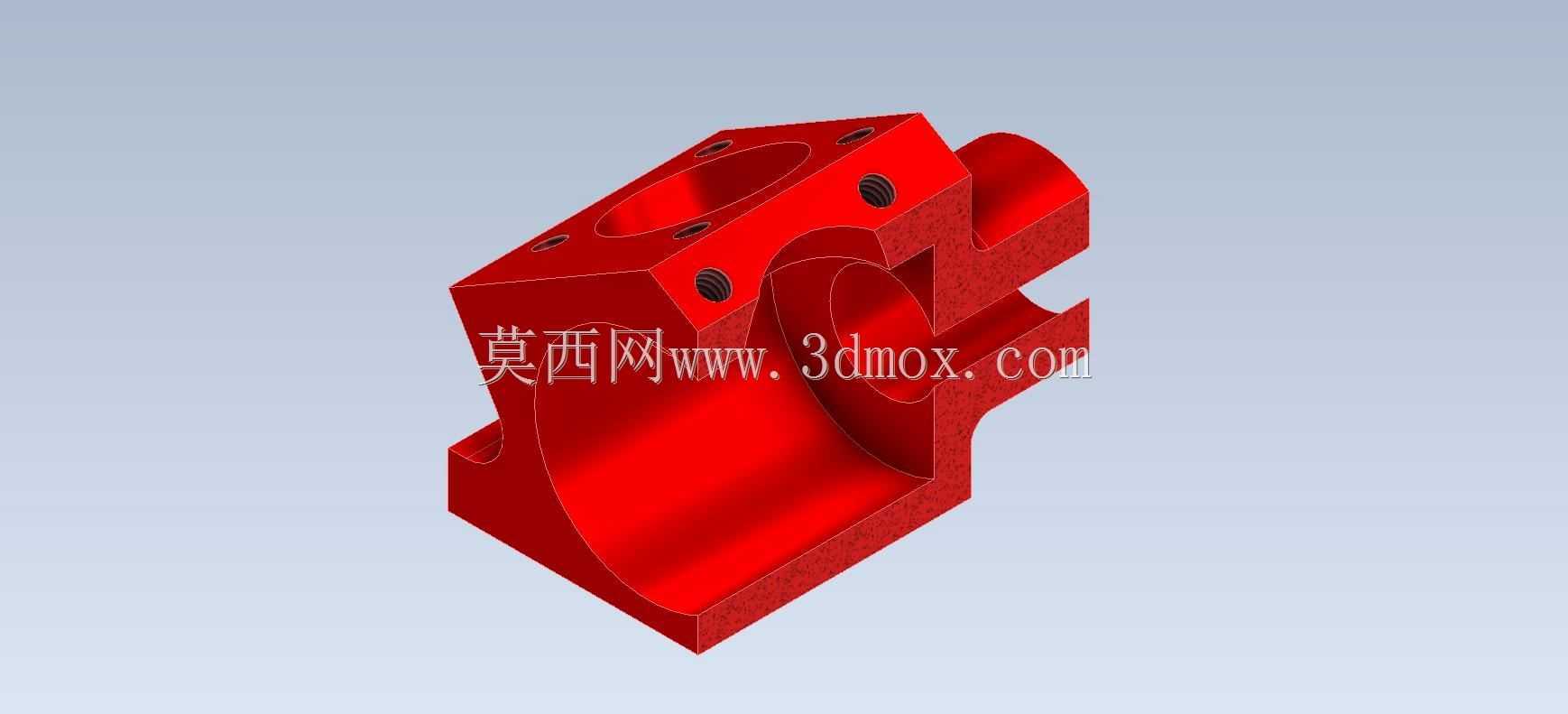

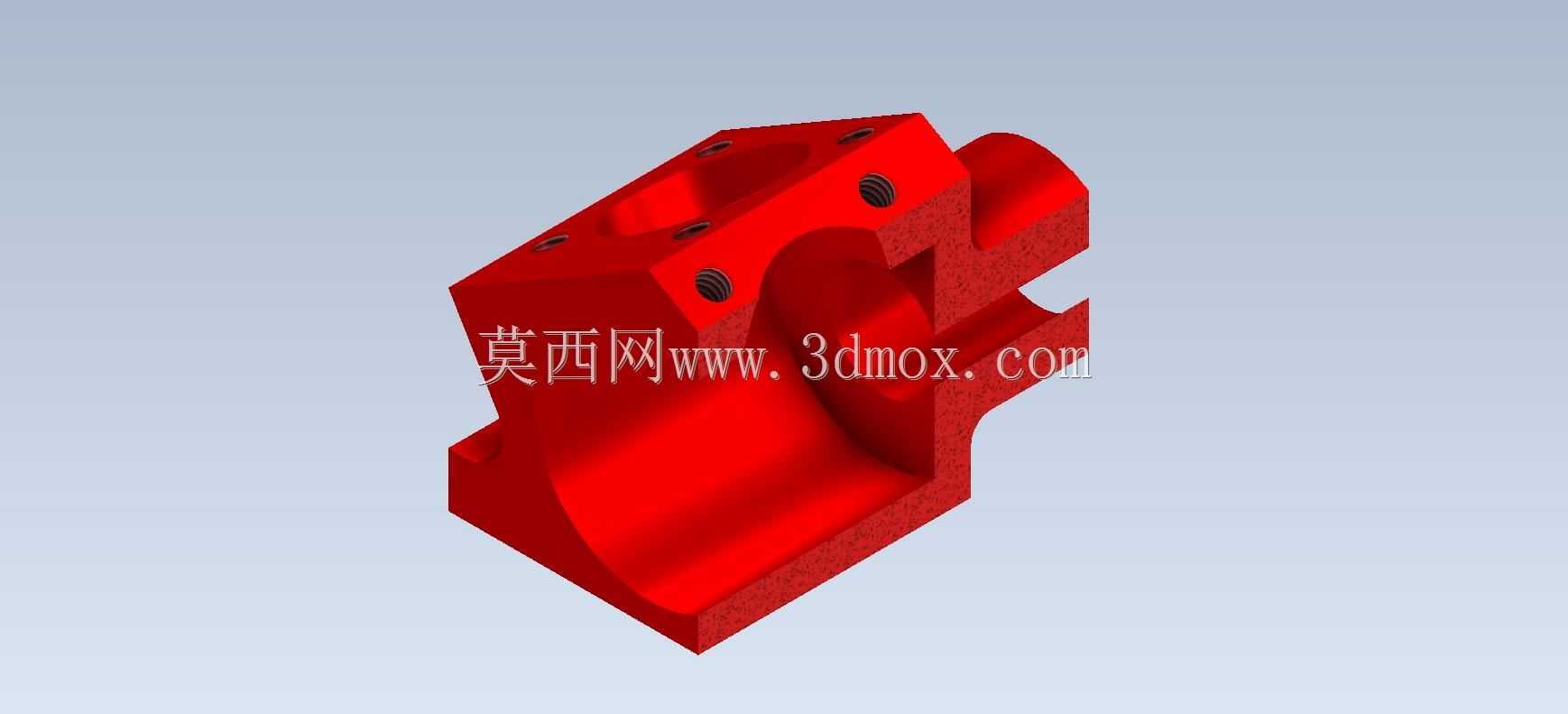

  在细节特征处理上,所有的孔口位置都做了倒角处理,既可以去除加工产生的毛刺,也能在安装螺栓、轴类零件时起到导向作用,方便零件快速对准装配。腔体内部的加强筋结构沿着载荷传递的方向排布,在不额外增加过多壁厚的前提下提升壳体的整体刚性,避免轴系运转时壳体产生共振。这类结构虽然尺寸小巧,但是涵盖了壳体类零件设计的大部分核心要点:安装基准的选取、配合面的公差要求、密封结构的设计、螺纹孔的排布、加强结构的布置、运动间隙的预留,非常适合作为三维建模的练习案例,帮助初学者从简单的方块、圆柱特征组合开始,逐步掌握拉伸、切除、打孔、阵列、倒角等常用建模命令的使用,同时理解每个特征对应的实际工程意义,而不是单纯为了建模而建模。在实际的教学场景中,学员可以通过对这个模型的建模练习,反过来思考每个结构为什么要这么设计,如果更改某个尺寸会对装配、运动、加工带来哪些影响,建立起结构设计与加工、装配、实际使用之间的关联思维,为后续设计更复杂的传动壳体类零件打下扎实的基础。
