L型安装固定支架三维结构设计

　　在工业传感检测、小型功能模组安装场景中，这类L型安装支架是极为常见的结构连接件，主要承担被安装件的承载、定位以及与安装基面的连接过渡作用，广泛出现在自动化生产线的检测工位、教学实训台架搭建、小型机电设备的内部组件固定环节中。从实际使用场景来看，这类支架往往需要适配不同安装基面的固定需求，既要保证自身结构有足够的刚性，避免安装后受载出现形变偏移，又要控制整体体积，避免占用过多安装空间，影响周边其他组件的布局。

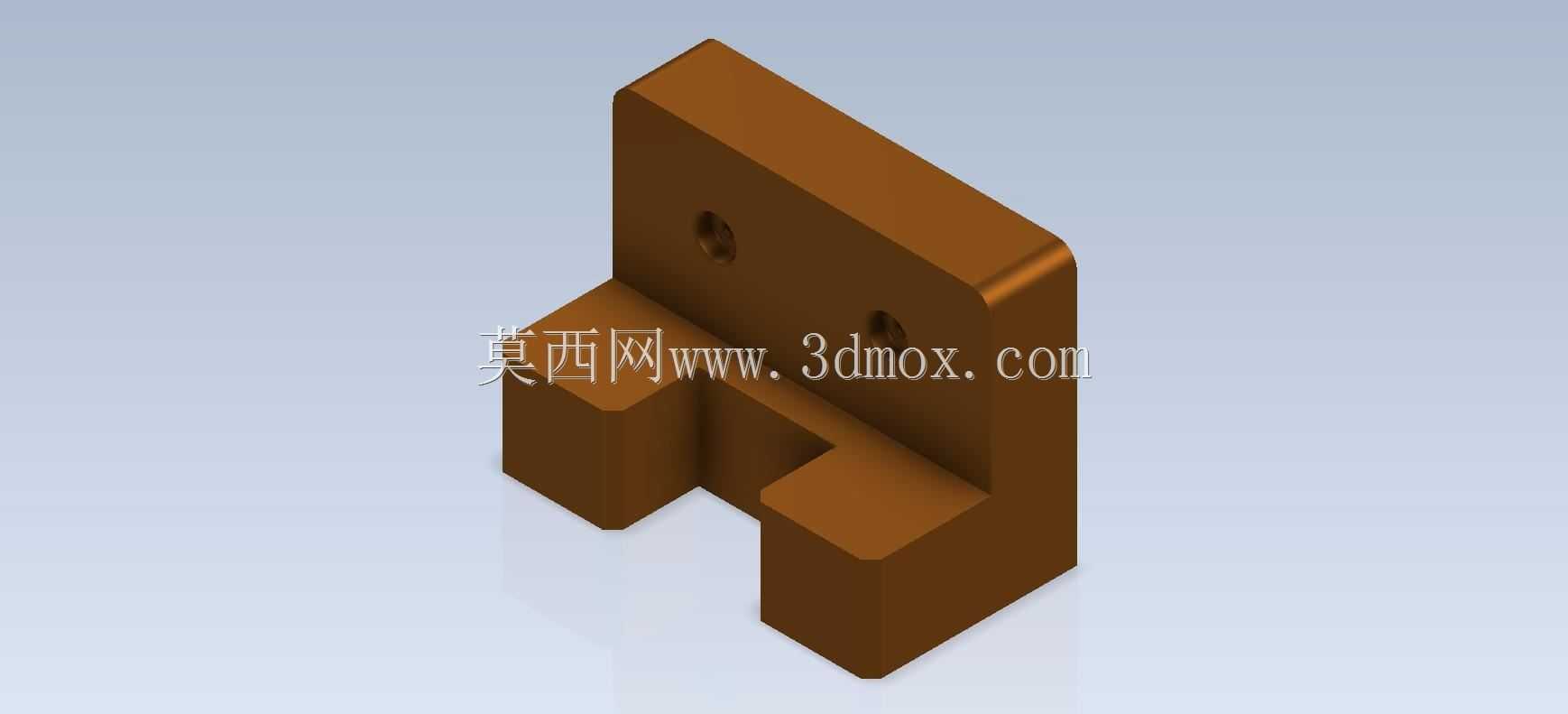

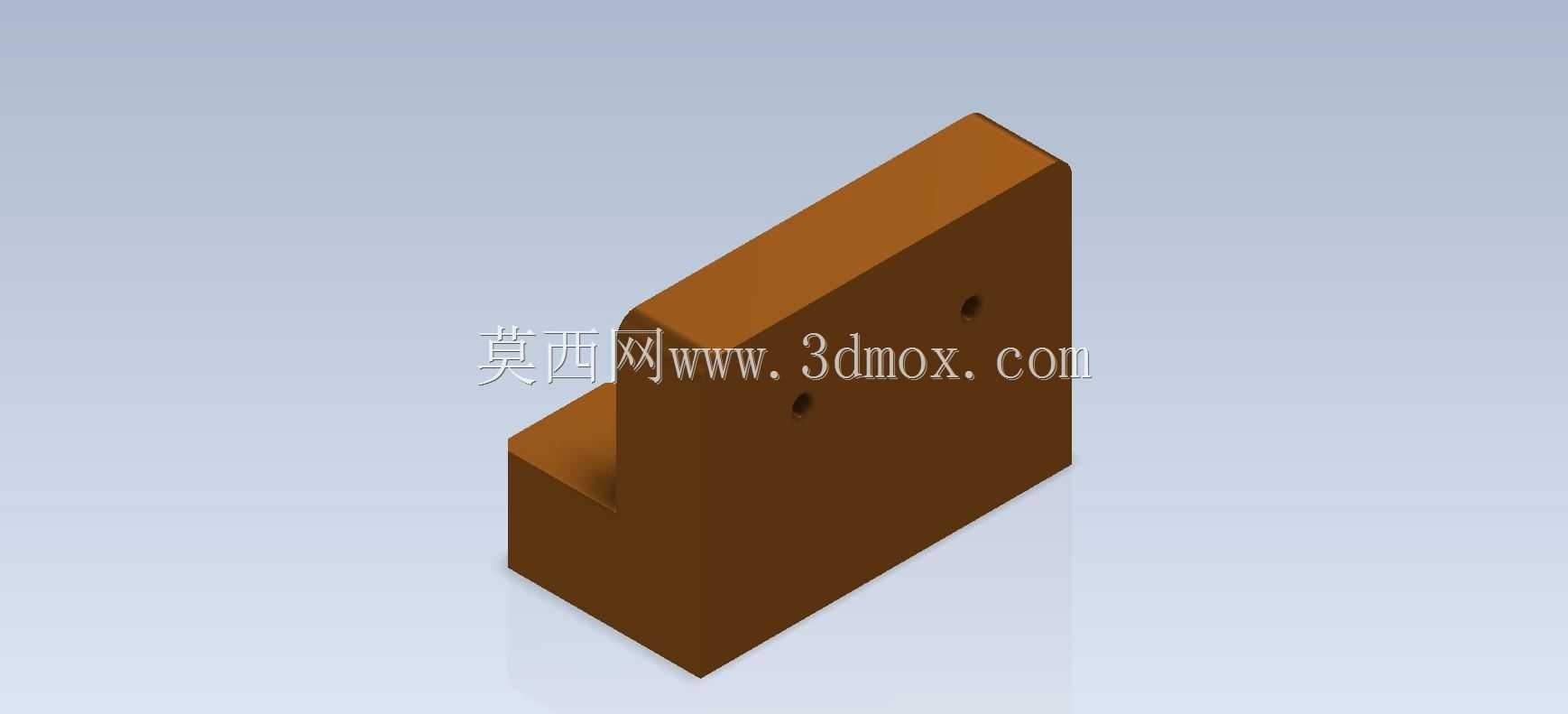

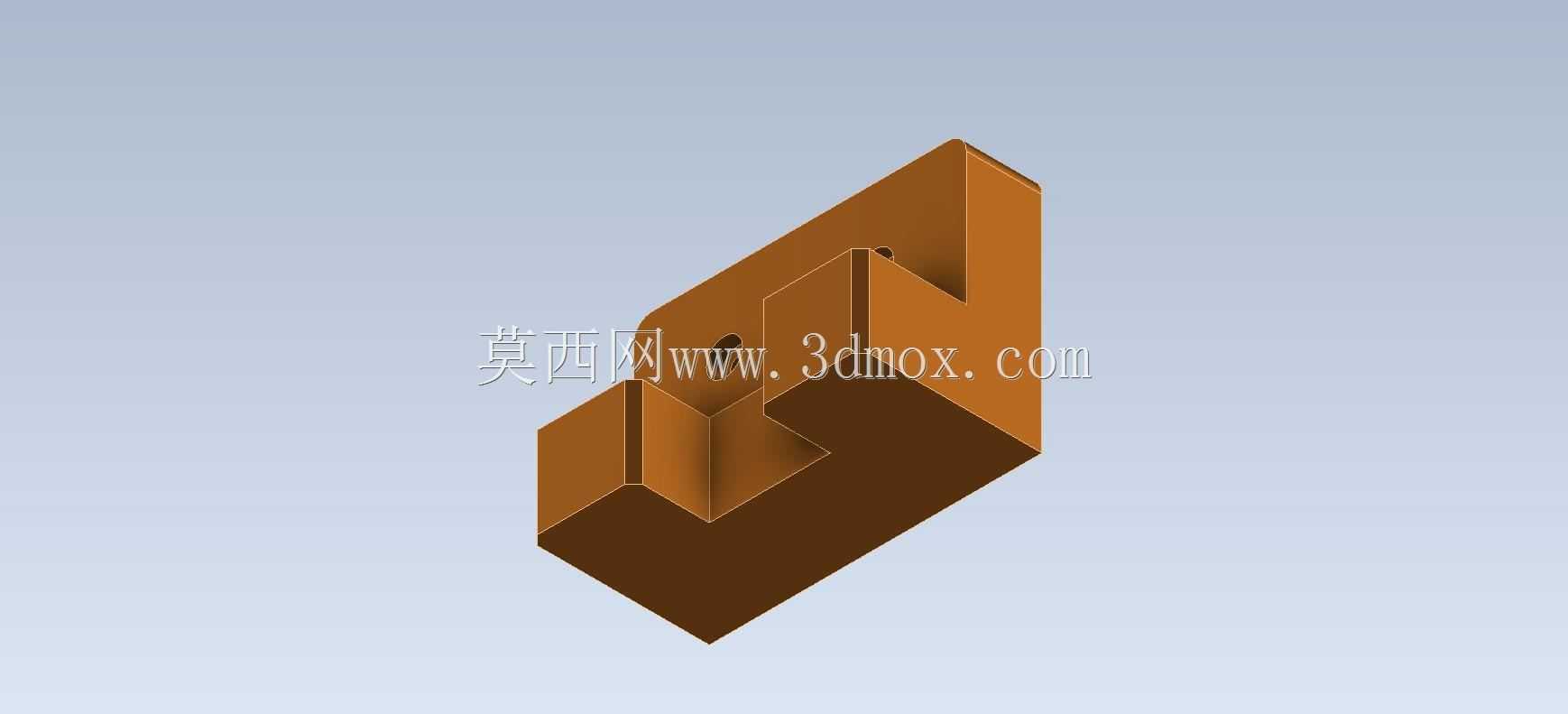

　　从结构设计逻辑来看，该支架采用一体化L型弯折结构，垂直立面与水平支撑面为一体成型结构，相比拼接式支架减少了连接缝隙带来的装配误差，整体结构刚性更优。垂直立面上预留的两个安装孔，用于将支架整体固定在竖直安装基面上，孔位的间距经过匹配常规安装孔距设计，可直接适配常见的型材安装面、设备外壁安装位，无需额外扩孔或调整孔位。水平方向延伸出的两个凸台式支撑脚，形成了中间内凹的避让空间，这个结构设计并非冗余，而是为了避让被安装件底部的凸起结构、或是安装基面处的走线、焊缝等突出特征，保证支架安装后能够完全贴合基面，不会因为局部干涉出现安装翘曲，影响固定稳定性。

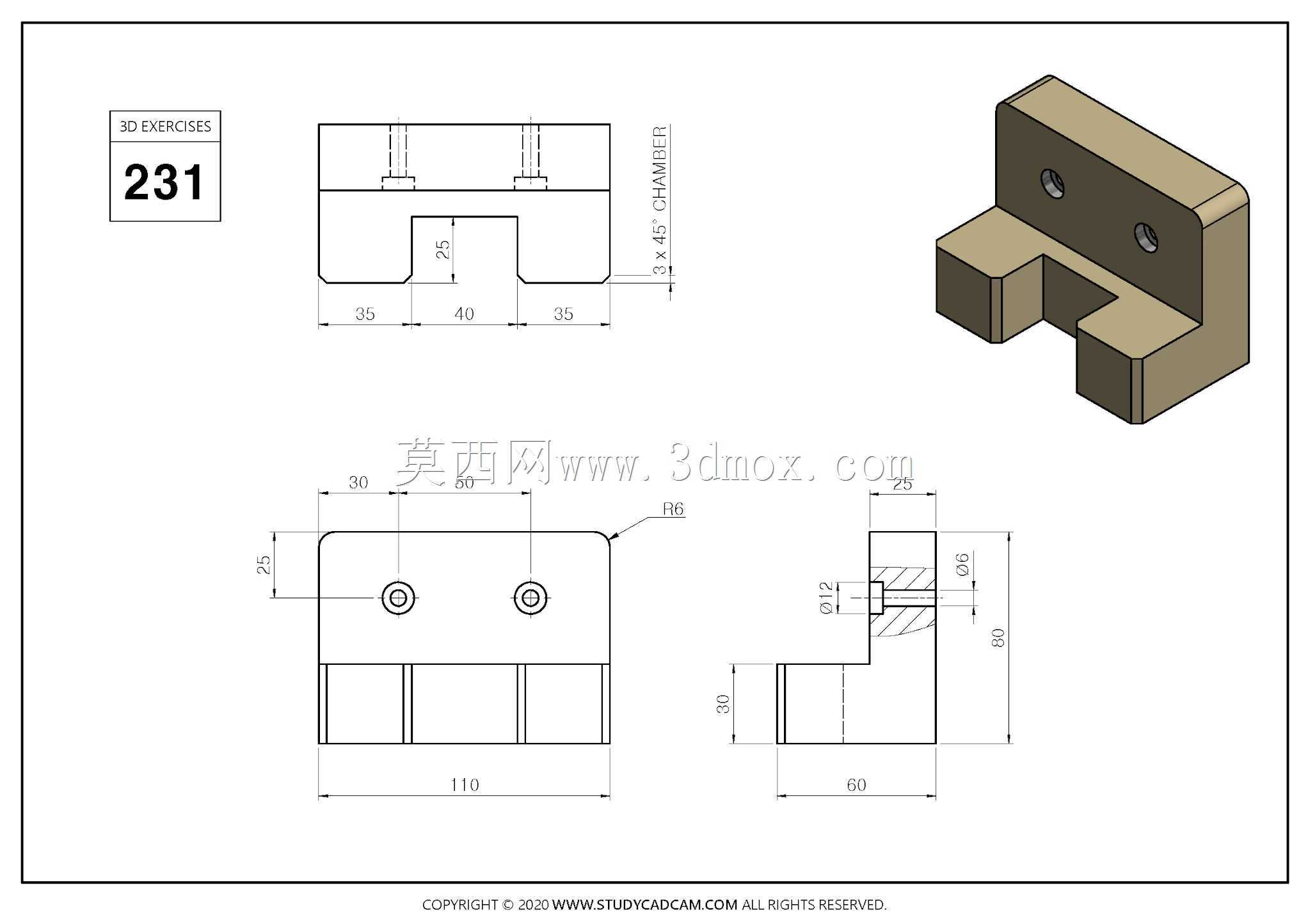

　　从安装边界来看，支架的垂直立面厚度经过合理取值，既不会因为过薄导致锁付螺丝时出现立面变形，也不会因为过厚增加整体重量与材料成本。水平支撑面的高度差经过适配常规小型传感器、检测模块的安装高度需求，支撑脚的端面做了平整处理，保证被安装件放置后能够保持水平，不会出现倾斜偏移。支架的所有棱边都做了小圆角过渡处理，一方面是避免加工过程中出现应力集中，导致支架受载时从棱边位置开裂，另一方面也能避免安装调试过程中尖锐棱边划伤操作人员，符合机械结构设计的安全规范。

　　在建模练习层面，这个结构非常适合初学者掌握基础的拉伸、切除、圆角等特征命令的使用，建模过程中需要先绘制垂直立面的截面轮廓，拉伸得到主体结构后，再对水平部分进行凸台拉伸，之后通过切除命令得到中间的避让槽，最后对所有锐边进行圆角处理，整个建模流程逻辑清晰，能够帮助练习者建立从二维草图到三维实体的建模思维，理解结构设计中避让空间、孔位布局、刚性保障的核心要点。实际应用中，这类支架的材质通常会根据使用环境选择，普通工况下采用ABS塑料或铝合金材质即可满足需求，若在有重载、腐蚀的工况下，则会选用不锈钢材质进行加工，表面做相应的防锈处理，延长使用寿命。安装时，先通过立面的两个孔位将支架固定在基面上，锁付螺丝时需要注意对角均匀施力，避免立面受力不均出现倾斜，之后再将被安装件固定在水平支撑面上，可根据实际需求在支撑面上额外加工对应的安装孔位，适配不同被安装件的固定需求。这类支架虽然结构简单，但在小型机电系统中承担着非常重要的定位连接作用，其尺寸精度、结构刚性直接影响被安装件的工作稳定性，比如用于安装光电传感器时，若支架出现形变偏移，就会导致传感器检测位置出现偏差，进而影响整个检测工位的工作准确性，因此设计过程中每一处尺寸、每一个结构特征都有其对应的工程意义，并非随意绘制。
