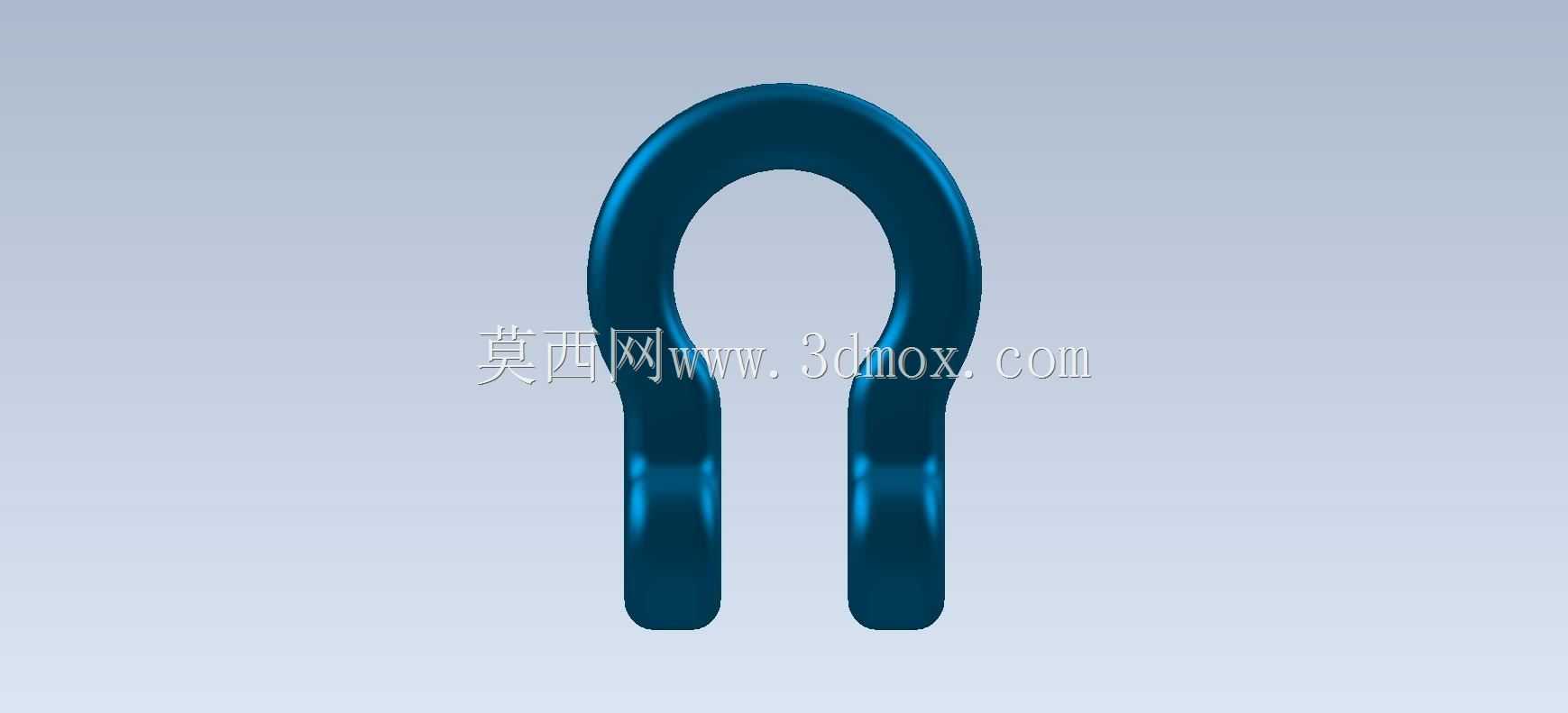

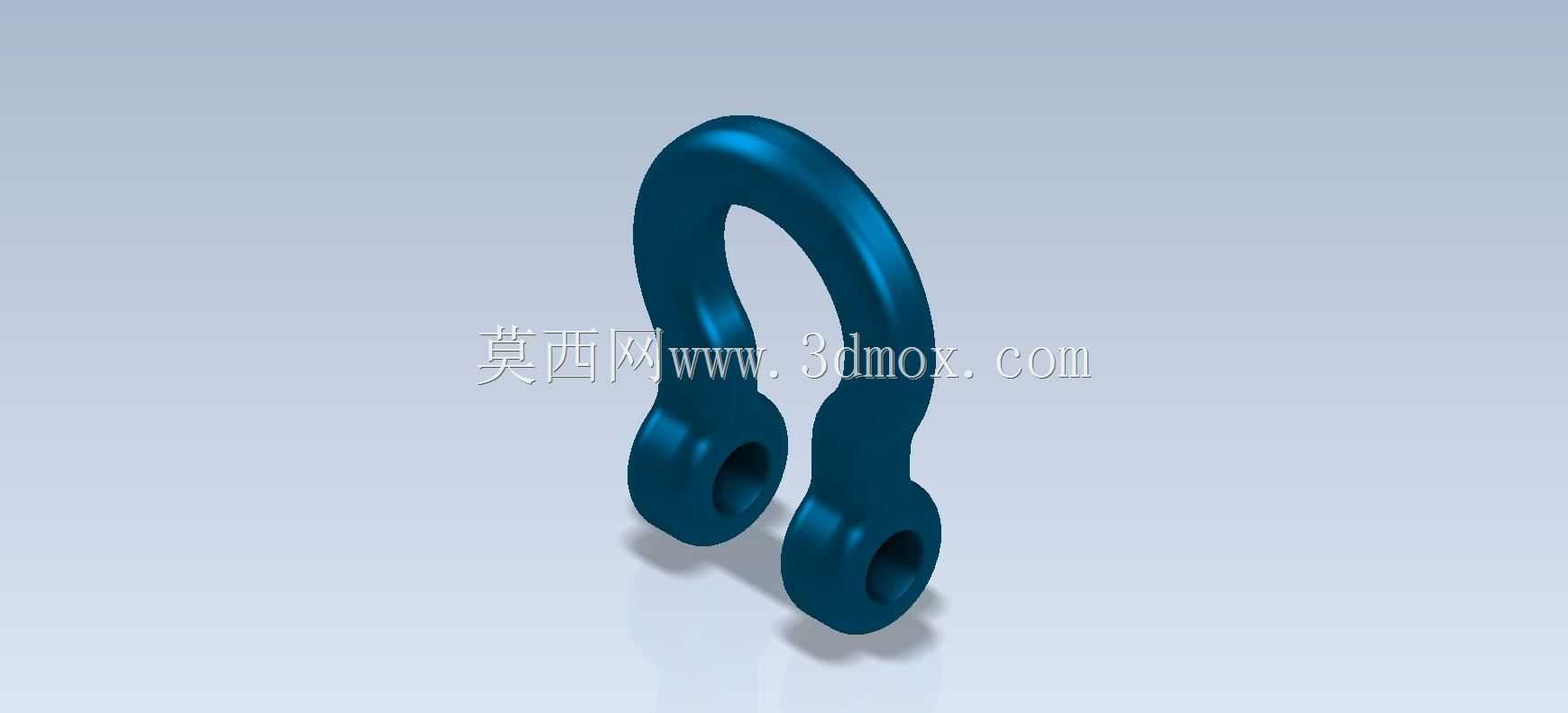

C型连接卸扣结构设计练习模型

　　在起重吊装、索具连接、户外绳索固定、轻型设备挂装这类场景里，这类C型卸扣是非常基础但应用极广的受力连接件，日常做结构设计练习时，这类零件是很适合练手的典型件，因为它看着结构简单，实则每一处尺寸都和受力性能直接挂钩，很考验建模时对工艺、受力边界的把控。

　　先从实际用途说起，这类卸扣主要作用是实现两个承力构件之间的可拆卸连接，比如吊装作业里连接钢丝绳吊环和被吊物的挂点，或者户外攀岩、索道辅助设施里连接绳索与固定锚点，也有小型化的同类结构用在箱包挂扣、宠物牵引绳连接这类民用场景，不同应用场景下的尺寸、载荷等级差异很大，但核心的结构逻辑是一致的。

　　做这个零件的建模设计时，首先要明确受力路径：工作状态下，两个端部的孔是主要的受力点，载荷会通过孔壁传递到整个C型的弧形杆身，所以杆身的截面不能做等径设计，很多新手练习时容易直接扫掠出等粗的弯杆，实际工程里这类零件的弧形段截面是要做渐变处理的，靠近孔位的位置因为存在应力集中，截面直径要比弧形中段稍大，而且孔的内边缘必须做倒圆角处理，不能留尖锐直角，否则受拉时应力集中系数会飙升，很容易在孔边出现断裂隐患。

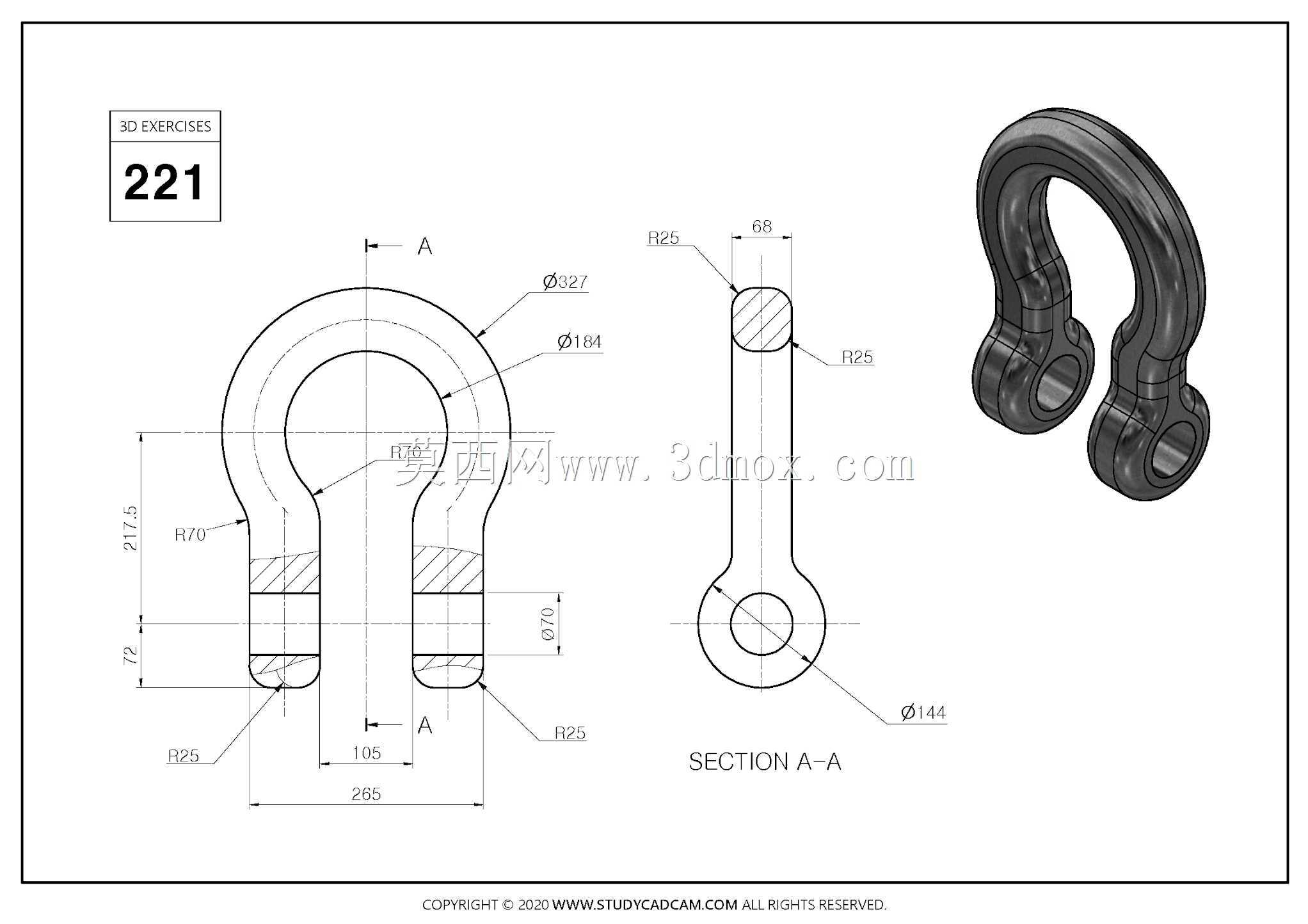

　　然后说外形尺寸和安装边界的考量，这类零件的核心安装尺寸是两个端孔的内径、孔中心距，还有C型开口的内净宽度。端孔内径要匹配对应的连接销轴直径，常规设计里销轴和孔的配合选间隙配合就行，方便拆装，但间隙不能过大，否则受载时会出现额外的冲击载荷，加速孔壁磨损。孔中心距决定了整个卸扣的整体长度，要保证连接后两个被连接件不会出现运动干涉，比如连接两个吊环时，中心距太小会导致两个吊环互相顶住，没法自由转动。C型的内净宽度要大于被连接件的挂点厚度，保证挂点能顺利卡入卸扣的开口空间，同时开口宽度也不能过大，不然会增加整个零件的外形尺寸，浪费材料还会增大不必要的力臂，降低整体承载能力。

　　设计时还要考虑工艺性，这类零件如果是金属材质，批量生产一般是锻造后再机加工孔位，所以建模时的外轮廓要尽量平滑，不要出现突然的截面突变，不然锻造时容易出现填充不满或者应力集中的问题。两个端孔的同轴度是很重要的形位公差要求，如果两个孔不同轴，穿销轴的时候会别劲，工作时销轴会承受额外的弯曲载荷，很容易变形断裂，所以建模时两个孔的轴线必须保证平行且在同一个平面上，孔的端面要和轴线垂直，避免销轴安装后出现偏载。

　　另外，杆身的弧形过渡部分的曲率半径也有讲究，曲率太小的话，弯段的内侧会出现材料堆积，外侧容易出现锻造缺陷，同时受力时内侧的压应力和外侧的拉应力都会变大，合理的曲率半径一般是杆身直径的3-5倍，这个区间里既能保证结构的开口空间足够，又能把弯曲应力控制在合理范围内。还有零件的外表面所有棱边都要做倒钝处理，不光是为了避免划伤操作人员，也是为了消除棱边的应力集中点，提升零件的疲劳寿命，毕竟这类连接件很多时候是承受交变载荷的，疲劳断裂是主要的失效形式之一。

　　做这类练习模型的时候，很多人会忽略安装后的活动空间问题，比如卸扣挂入挂点后，要保证卸扣能绕销轴有一定的转动角度，所以C型的内侧弧面不能和挂点的外轮廓发生干涉，建模时可以做简单的运动仿真验证，把销轴装配进去后，模拟卸扣摆动的极限角度，检查有没有干涉的位置，调整弧形段的轮廓，保证工作时的活动自由度。还有端孔的外侧端面，要做稍微的凸台设计吗？不对，其实小型的这类卸扣不需要额外凸台，只要保证孔的长度方向有足够的接触面积支撑销轴就行，孔的长度一般和杆身的宽度一致，太长的话会增加整个零件的宽度尺寸，太短的话销轴的支撑长度不够，容易压溃孔壁。

　　从受力角度分析，当卸扣承受额定拉力时，最大应力出现在弧形段的外侧和孔的内壁上半部分，所以建模完成后可以做简单的静力学仿真，查看应力分布，如果发现某个位置应力过高，就局部加大该位置的截面尺寸，或者加大过渡圆角，不要盲目整体加大零件尺寸，那样会增加重量和材料成本，不符合工程设计的轻量化原则。比如很多新手做出来的练习模型，整体粗笨，虽然强度够，但材料浪费严重，实际生产里是不会这么设计的，合理的设计是在满足强度、刚度要求的前提下，尽量减小零件的截面尺寸，做到等强度设计，也就是每个截面的最大应力都接近材料的许用应力，这样才是最优的结构。

　　还有一个容易被忽略的点，就是卸扣的开口方向，这类C型卸扣在安装时，开口是要朝向不受力的一侧吗？不对，实际使用时，卸扣的销轴必须插到位，并且要有防脱装置，不过在这个练习模型里，主要是主体结构的建模，所以重点还是主体的轮廓、孔位、过渡这些部分的设计，把这些基础的结构逻辑理清楚，做出来的模型才不是单纯的外形模仿，而是符合工程实际的结构设计。
