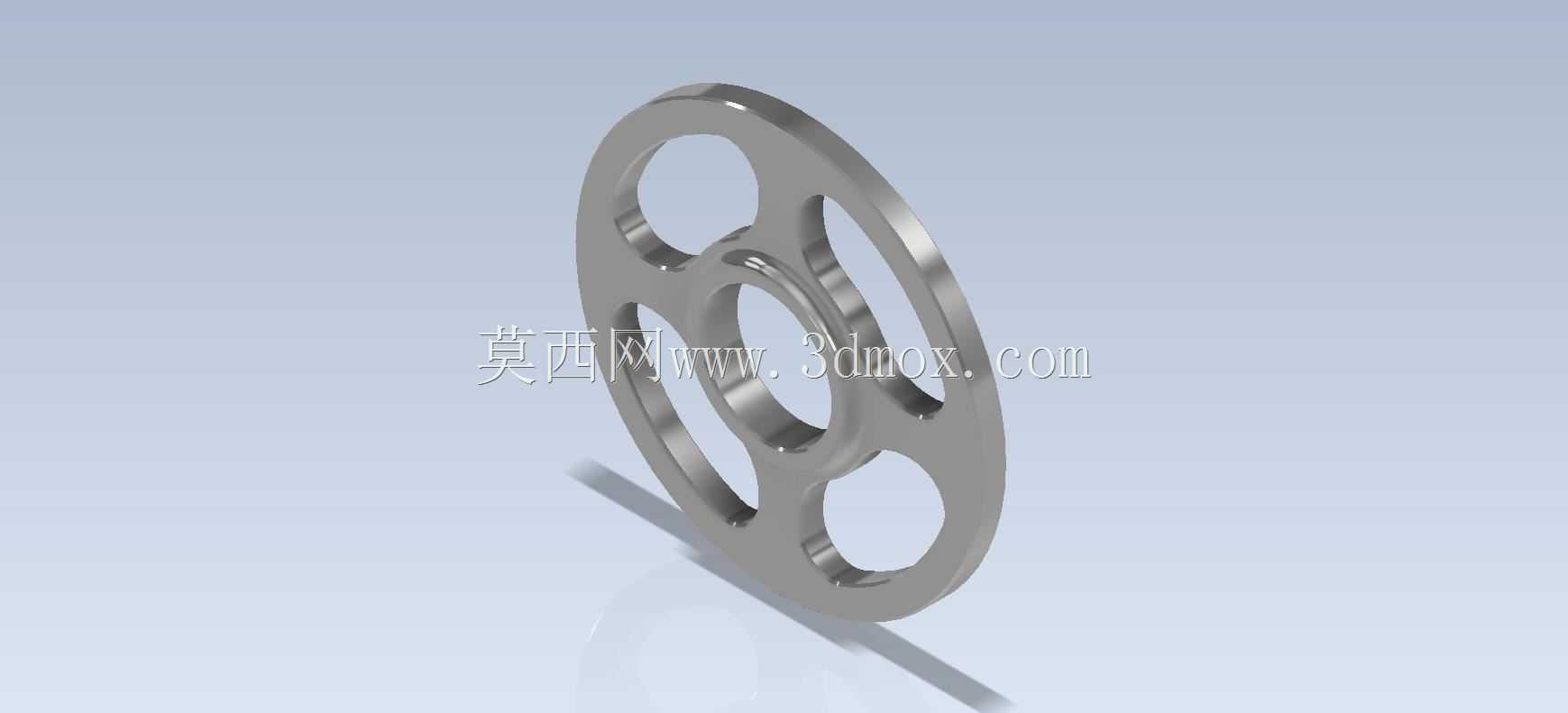

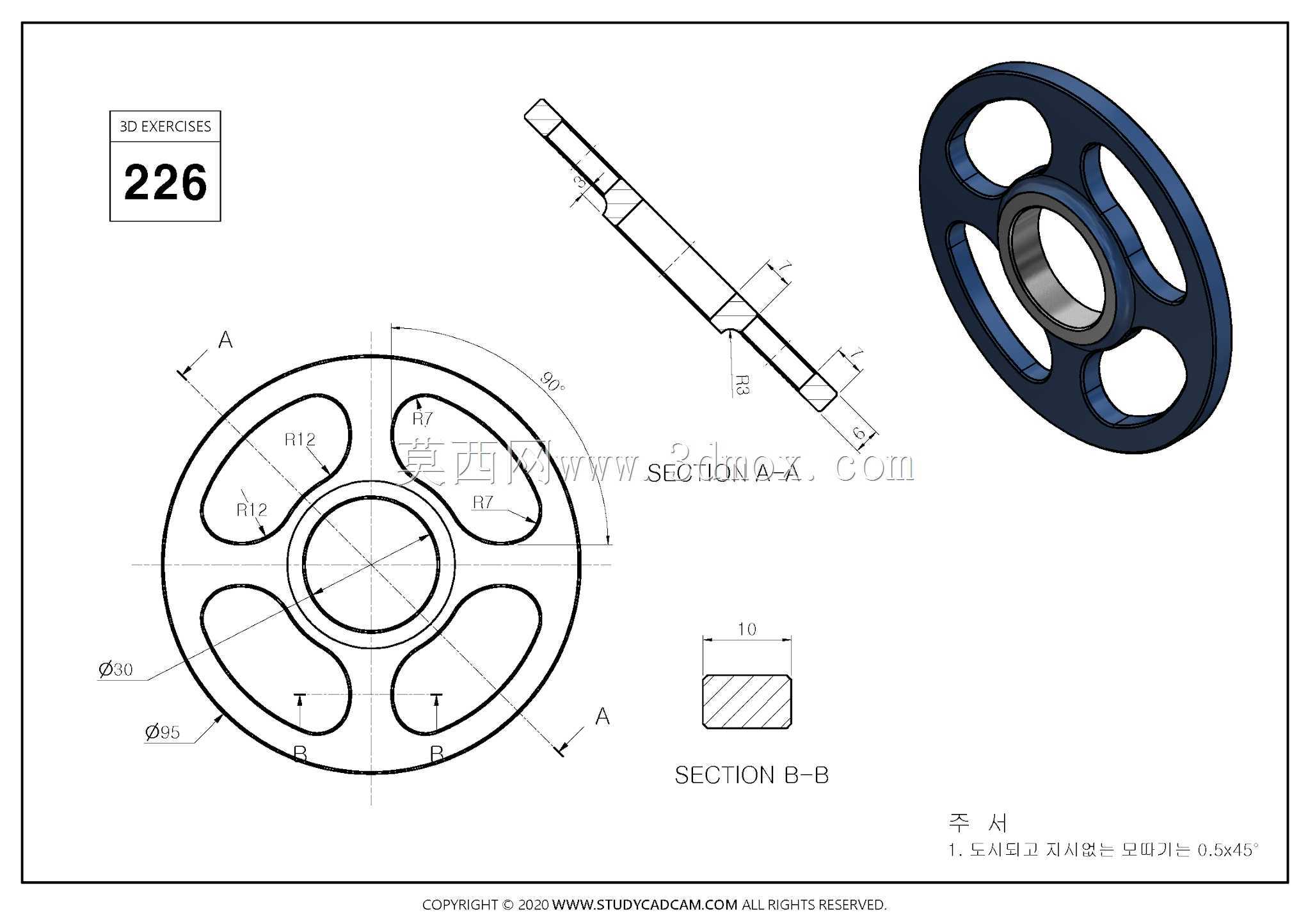

多孔辐条式轮盘类机械传动零件结构

　　这类带均匀分布镂空孔的辐条式轮盘结构，在中小功率回转传动场景中应用十分广泛，常见于轻载传动系统的从动轮、张紧轮、定位转盘等工位，既可以作为带传动的带轮基体包覆摩擦层使用，也可作为链传动的链轮支撑骨架，或是自动化设备中的分度转盘基体，适配轻工输送、小型机床进给、包装设备输料等多个对回转件自重有严格要求的场景。从实际功能层面看，轮盘中心的阶梯孔是核心安装基准，内孔公差需配合对应规格的传动轴或轴承外圈设计，孔壁的台阶面用于轴向定位，装配时可通过轴肩或者轴用挡圈实现轴向固定，避免回转过程中出现窜动；中心孔向外延伸的环形凸台做了加厚处理，是整个零件的受力核心区，传递扭矩时的应力会集中在这个区域，加厚设计能有效降低应力集中系数，

　　避免长期交变载荷下出现疲劳裂纹。轮盘外缘的环形圈是工作面的安装基础，当作为带轮使用时，外缘可加工对应带型的槽型，作为链轮使用时可加工齿形或者通过螺栓固定齿圈，外缘的圆柱度公差直接决定了回转过程的动平衡表现，设计时需要严格控制圆度与同轴度，避免高速回转时出现振动。辐条区域的四个均匀分布的大尺寸圆孔是减重设计的核心，在保证轮盘整体扭转刚度、抗弯强度满足载荷要求的前提下，去除辐条区域的多余材料，一方面能大幅降低零件自重，减少回转过程的转动惯量，让设备启停响应更快，降低驱动电机的功率损耗；另一方面均匀分布的孔位也能作为动平衡校正的工艺孔，批量生产时可通过在孔边增减配重材料，快速完成动平衡调校，适配更高转速的使用场景。从设计思路上看，

　　这类轮盘的结构参数需要结合实际载荷计算确定：首先根据传递的额定扭矩计算中心轮毂的最小直径与厚度，保证键连接或者过盈配合的连接强度足够；再根据传动比、中心距要求确定轮盘的外圆直径，核算外缘圈的截面厚度，保证工作面受力时不会出现径向变形；辐条的宽度、镂空孔的直径需要通过有限元仿真校核，在1.5倍额定载荷的工况下，最大应力需低于材料屈服强度的60%，同时保证轮盘的轴向变形量不超过许用值，避免回转时出现偏摆。安装边界方面，这类轮盘的轴向尺寸通常控制在较小范围，适配紧凑安装空间的需求，装配时需要保证轮盘端面与传动轴轴线的垂直度，避免带传动出现跑偏、链传动出现咬链的问题；轮盘与周边护罩、机架的安全间隙需要预留至少5mm以上，避免加工误差、

　　装配误差导致运转时出现剐蹭。零件的所有棱边都做了圆角过渡处理，避免热处理或者机加工过程中出现应力集中，同时也能减少装配时的锐边划伤风险。对于需要经常拆装调整的工位，这类辐条式轮盘相比实心轮盘更便于人工搬运，镂空位置也可作为手动盘车的着力点，方便设备调试时手动转动轴系检查传动是否顺畅。在材料选择上，这类零件通常采用铝合金或者45号钢加工，铝合金材质适配转速高、载荷小的场景，自重更轻动平衡表现更好，钢质材质则适配载荷较大、冲击较强的传动场景，可通过表面发黑、镀锌处理提升防锈能力。
