燕尾式止动导向块结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611598
  • 燕尾式止动导向块结构设计
  • 燕尾式止动导向块结构设计
  • 燕尾式止动导向块结构设计
  • 燕尾式止动导向块结构设计

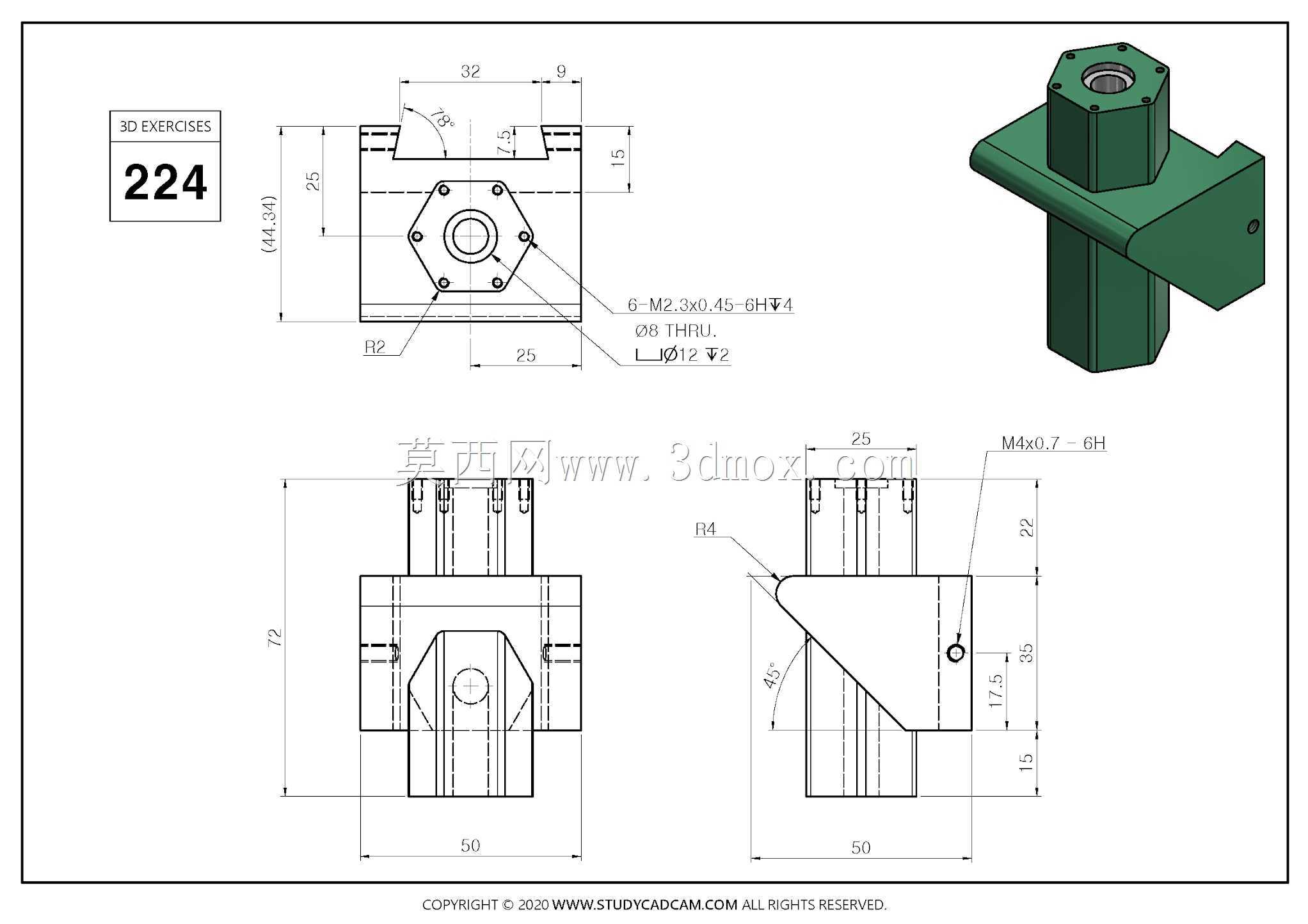

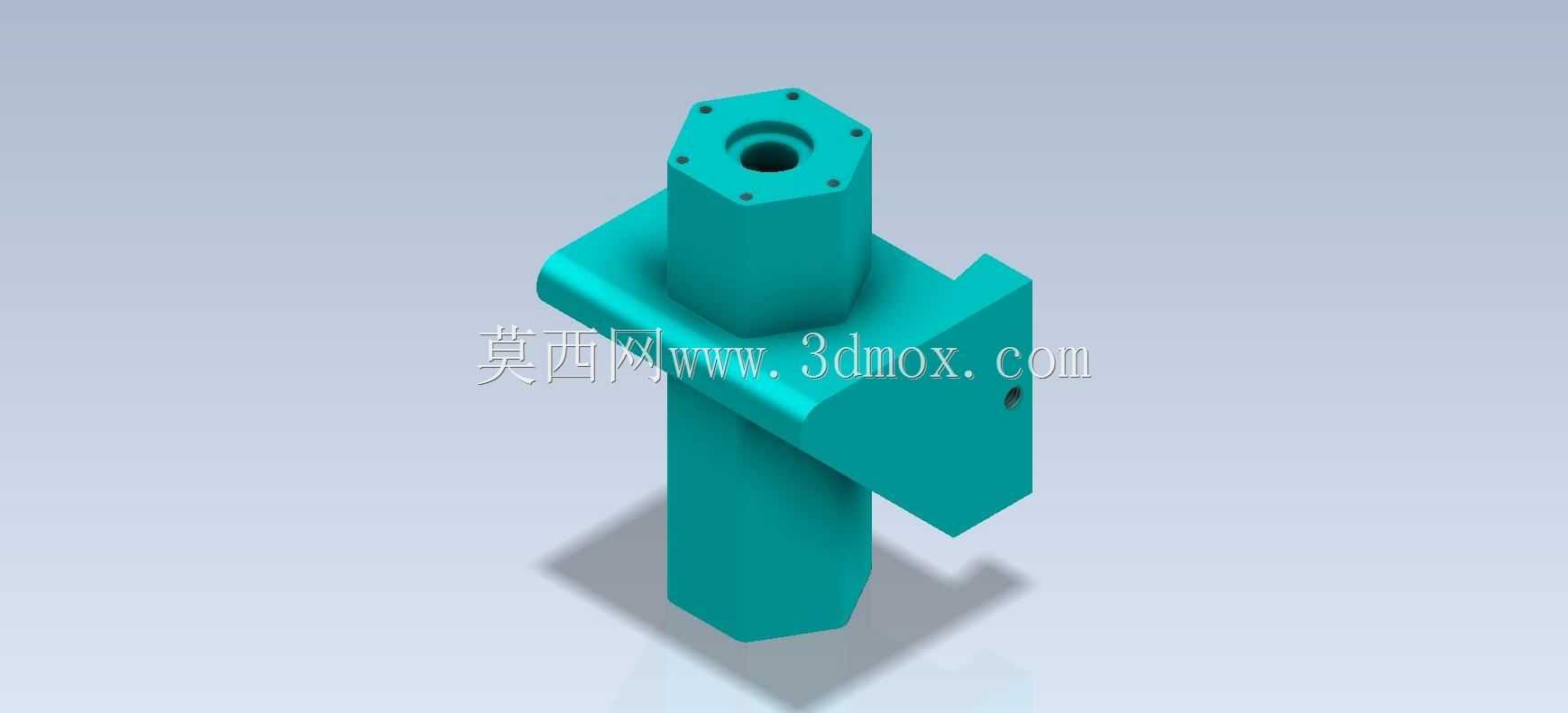

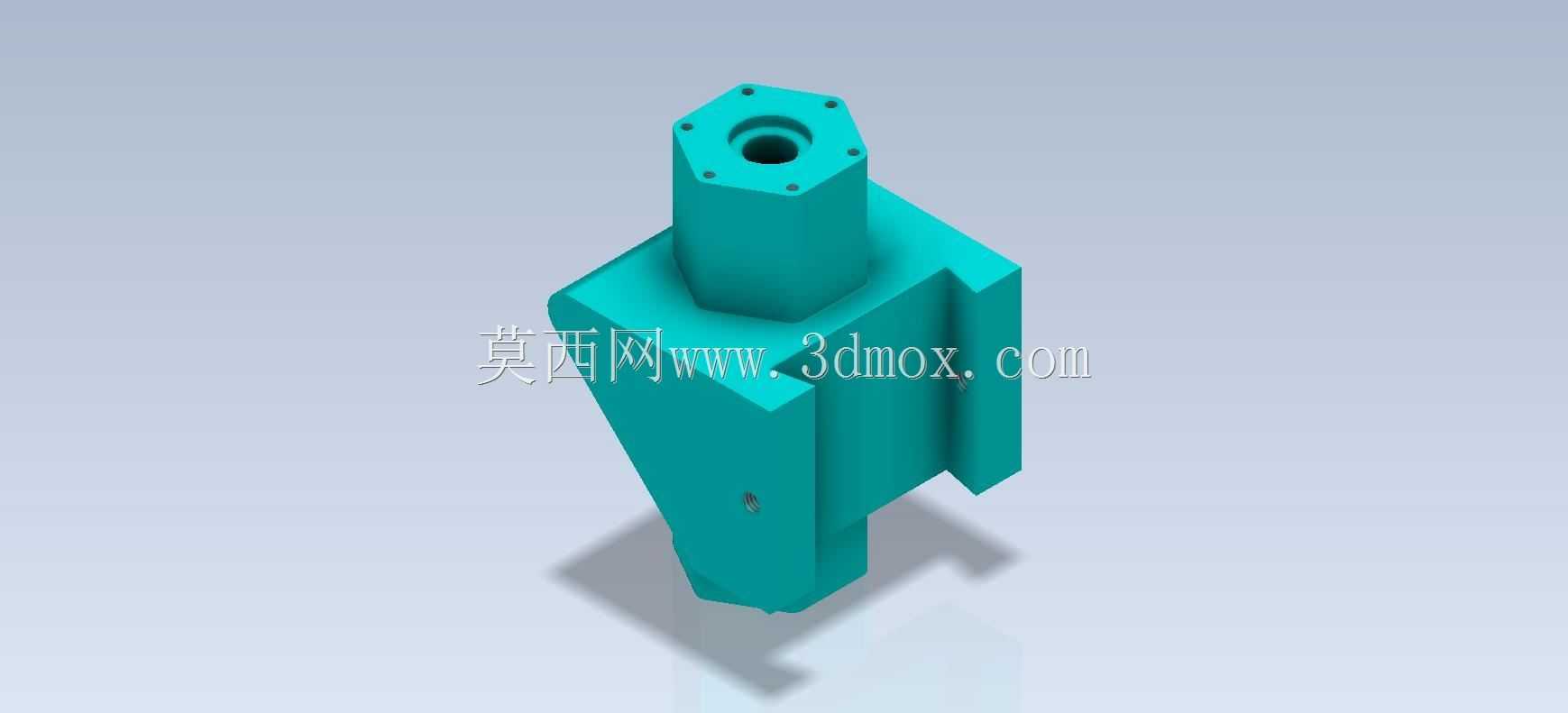

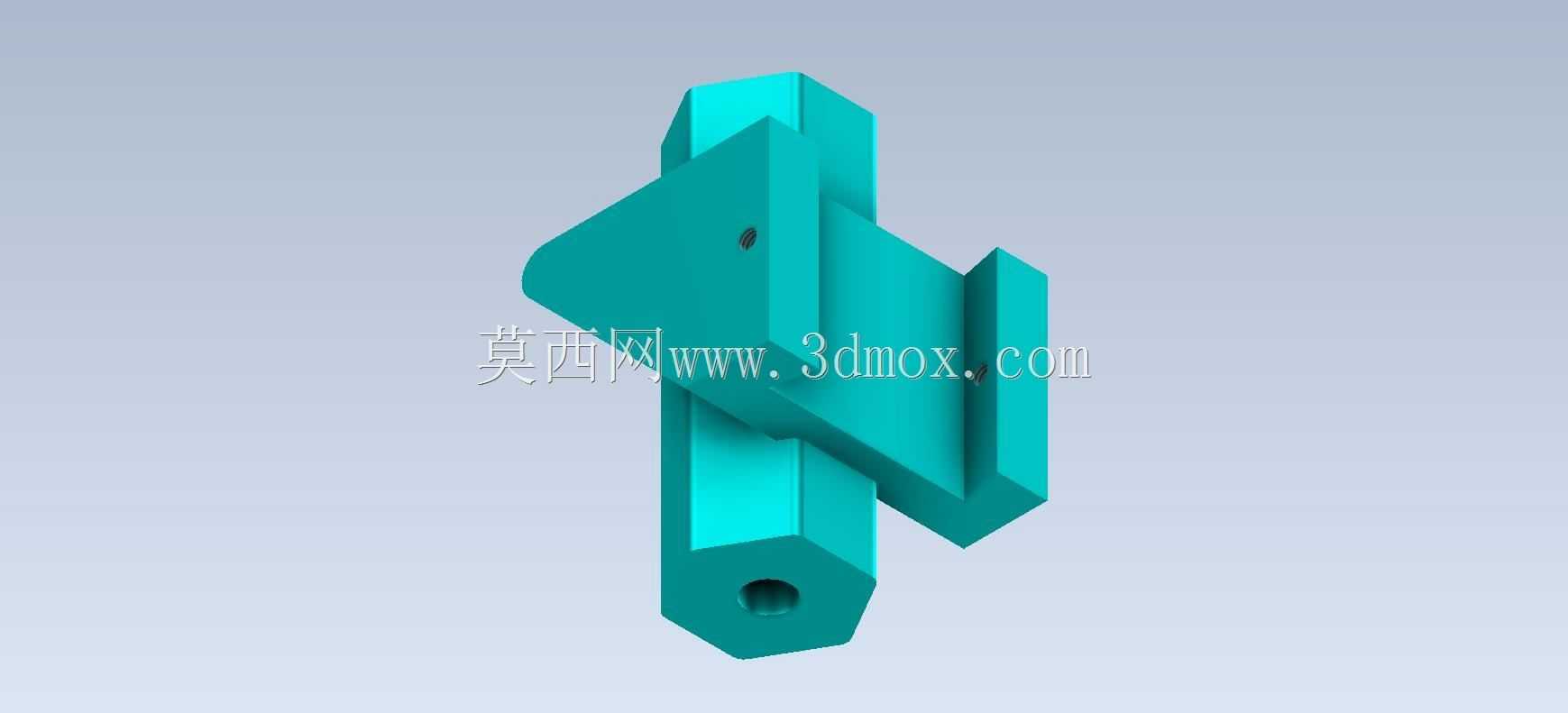

  燕尾式止动导向块是工装夹具、直线导向机构中常见的功能复合零件,这类零件同时承担滑动导向与行程止动的双重作用,在小型工装、检测治具、非标自动化设备的直线运动副中应用十分广泛。从结构上看,该零件采用一体化成型设计,主体分为上下两个功能段,下部为带六角截面的安装定位柱,上部为带燕尾配合面的导向止动主体,顶部设置带均布安装孔的法兰式凸台,中心预留贯通的安装孔位,可用于穿装锁紧螺杆或者定位销。

  在实际设备应用场景中,这类导向块通常与配套的燕尾槽滑块配合使用,燕尾结构本身具备自定心、抗倾覆的特性,相比普通平导轨,燕尾导向不需要额外的压块结构就能承受垂直于导向面的倾覆力矩,非常适合安装空间紧凑、负载不大但导向精度要求较高的场合,比如小型检测设备的探头进给导向、工装夹具的快速换位滑动定位、手动调节机构的行程限位部位。零件侧面预留的横向小孔,可用于安装紧定螺钉,在滑块调整到指定位置后锁紧固定,实现行程止动的功能,避免滑动部件在工作过程中出现位移偏移。

  设计这类零件时,首先要明确配合燕尾的角度参数,常规工业应用中燕尾导向面多采用55度或者60度的夹角,角度过小会导致配合自锁过强、滑动阻力大,角度过大则会降低导向的抗倾覆能力,需要根据实际负载的受力方向调整。其次要注意各功能段的安装边界:下部六角定位柱的对边尺寸需要匹配安装基板的对应安装孔,保证装配后不会发生转动;顶部法兰凸台的外径要大于导向段的截面尺寸,一方面作为滑动行程的上限位,另一方面凸台上的均布小孔可用于安装防尘刮板或者行程触发碰块,拓展零件的使用功能。中心贯通孔的内径需要根据配套的锁紧杆件直径确定,孔与杆件之间保留0.1-0.2mm的间隙,避免装配后出现卡滞。

  从加工工艺角度考虑,该零件的燕尾配合面是核心加工部位,需要采用铣削加工后进行研磨处理,保证配合面的平面度与表面粗糙度,避免滑动过程中出现爬行现象。六角定位柱的加工需要保证对边尺寸的公差,通常采用h7级公差即可满足一般工装的定位要求,安装时六角柱插入基板的对应孔位后,可通过顶部中心孔穿装螺栓拉紧,不需要额外的焊接或者粘接固定,拆装维护十分方便。零件侧面的紧定螺钉孔需要垂直于燕尾滑动方向设置,孔位距离导向面的距离要保证螺钉锁紧时能顶住配套滑块的侧面,不会出现锁紧力不足的问题。

  在实际选型使用时,需要先核算导向面的接触应力,燕尾结构的接触面积相比同规格的平导轨更小,因此不适合大负载、长行程的传动场景,更多应用于手动调节、轻负载进给的工位。如果用于频繁滑动的工况,需要在导向面上开设油槽,定期加注润滑脂降低磨损,延长零件的使用寿命。另外这类一体化结构的导向止动块,相比分体式组装的导向块与止动块,减少了装配累积误差,整体刚性更好,在空间受限的小型工装中应用优势明显,不需要额外设计安装支架来分别固定导向件和止动件,能有效简化整体设备的结构设计,降低装配调试的工作量。
