多孔铰接式机械连接摇臂结构设计

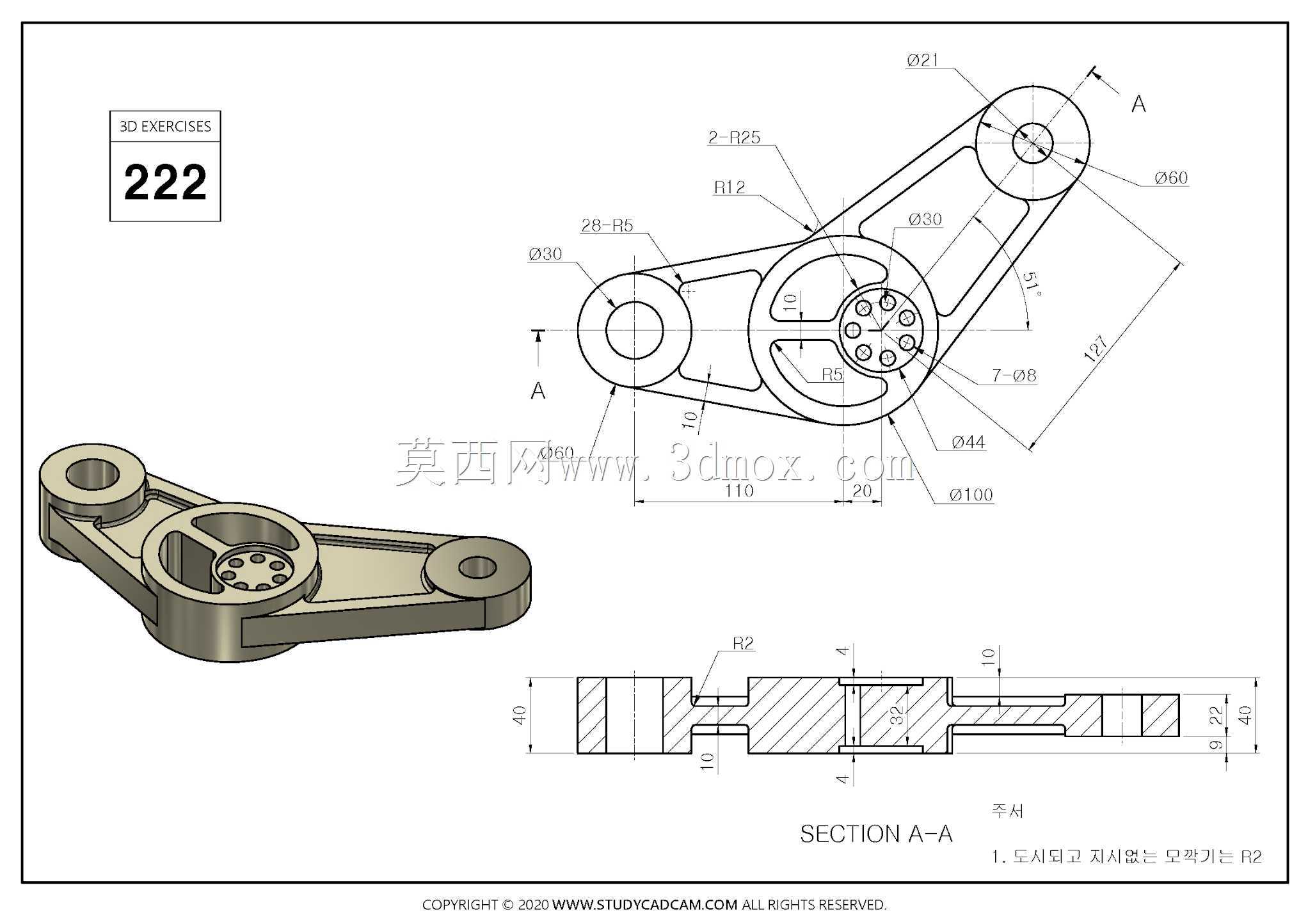

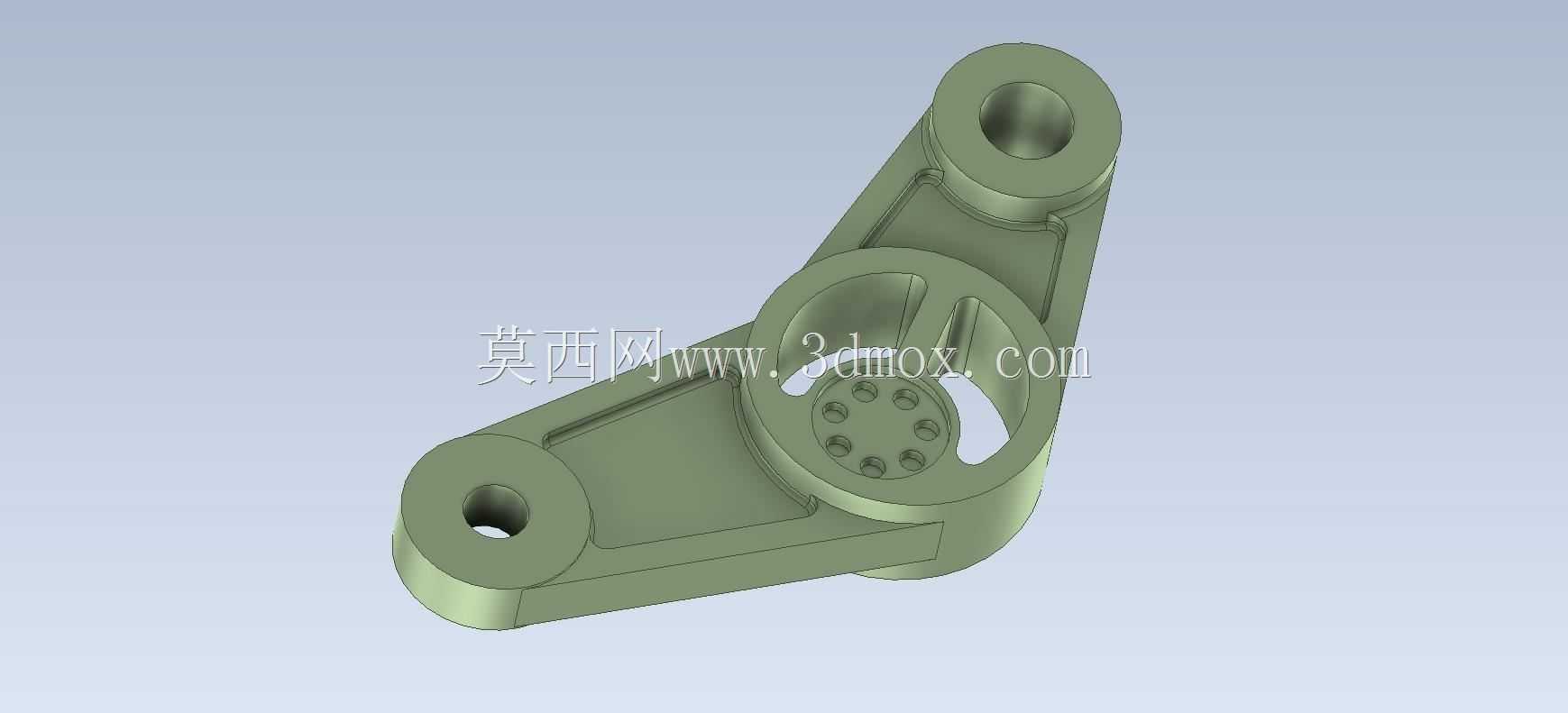

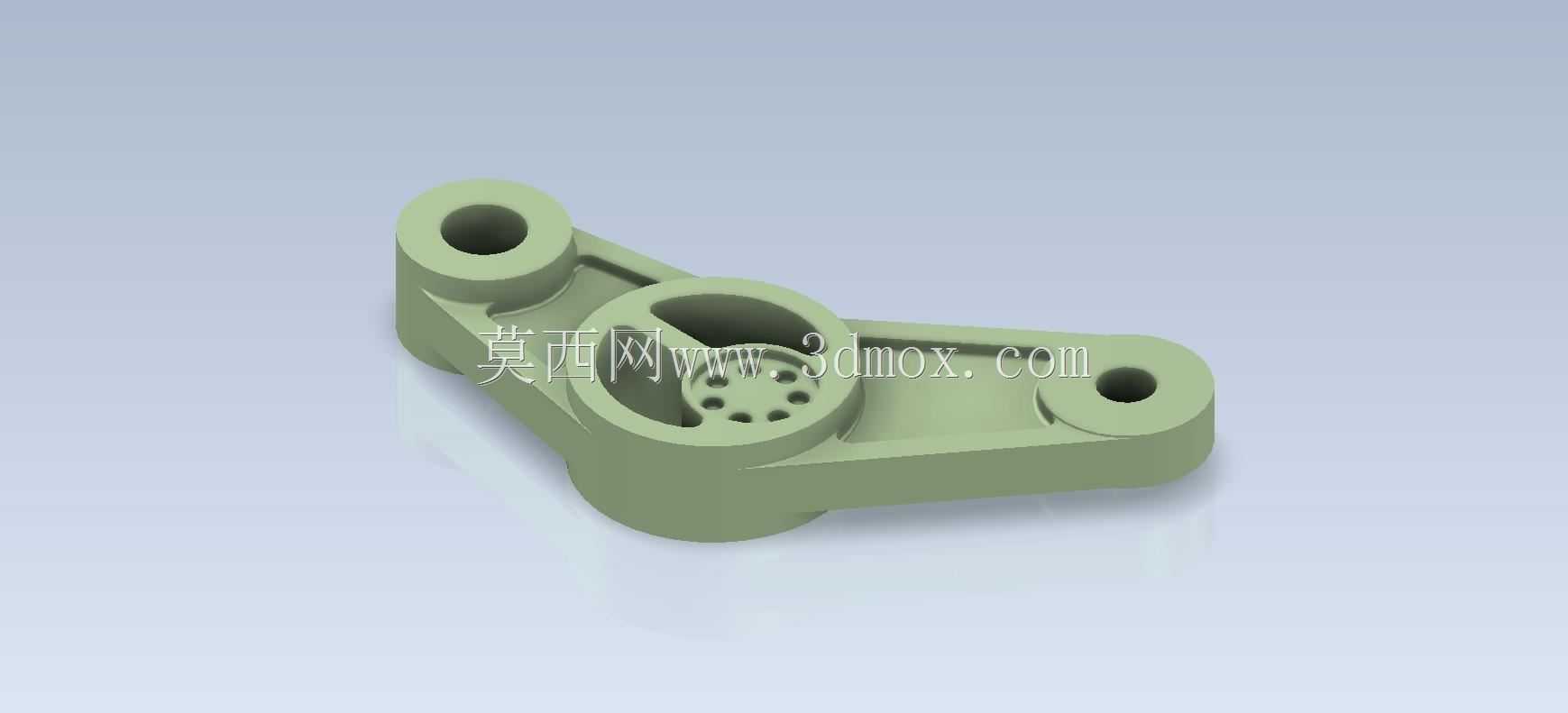

　　这类带多安装孔的铰接摇臂结构，在轻工自动化输送线、小型专用工装夹具的定位模组里应用十分广泛，日常做非标设备结构设计时，经常会遇到需要在有限安装空间内实现多点位铰接联动、同时兼顾结构刚性与轻量化的需求，这个结构的设计逻辑刚好贴合这类场景的实际使用要求。从实际装配边界来看，三个带铰制孔精度的安装凸台分别对应三个不同的连接点位，两端的同轴凸台孔用于和固定支座、执行端摆杆做销轴连接，中间的大直径带减重孔的凸台则是整个摇臂的回转支撑核心，安装时中间孔穿入回转轴，作为整个零件的摆动基准，两端的孔分别连接动力输入连杆和动作输出端，能够将单方向的直线往复运动转化为指定角度的摆动输出，相比单臂铰接结构，这种三角布局的摇臂在传递相同扭矩的情况下，

　　整体占用的安装空间更小，力臂分配更合理，不会出现单侧受力过大导致的销轴偏磨问题。设计过程中首先要确定的是三个安装孔的中心距参数，这部分尺寸直接决定了摆动行程的传动比，需要匹配配套气缸或者凸轮的输出行程，避免出现动作过位或者行程不足的问题；其次是各凸台的厚度设计，要根据所传递的最大扭矩核算销轴的剪切强度，同时凸台端面要做倒角处理，方便装配时销轴的导入，也能避免安装时锐角刮伤配套零件的配合面。中间回转凸台周围均匀分布的小孔是减重工艺孔，在不影响整体结构刚性的前提下，能够有效降低零件的整体重量，减少摆动过程中的转动惯量，让整套联动机构的动作响应更灵敏，尤其在高频往复摆动的工况下，更低的转动惯量能够减少启停瞬间对驱动端的冲击，

　　延长驱动元件和连接销轴的使用寿命。零件主体的连接臂采用了等强度的变截面设计，从中间回转凸台向两端安装凸台平滑过渡，没有出现截面突变的直角结构，既避免了应力集中导致的零件断裂风险，也让铸造或者注塑加工时的材料填充更顺畅，减少成型缺陷。安装配合面的精度要求上，三个铰接孔的同轴度、孔与端面的垂直度都需要控制在合理的公差范围内，否则装配后会出现摆动卡滞、销轴磨损过快的问题，实际加工时如果是金属材质的零件，三个孔可以采用一次装夹镗削的工艺保证位置精度，如果是工程塑料材质的样件，3D打印制作时要注意摆放角度，避免支撑结构破坏孔的内表面精度。在实际设备维护中，这类摇臂结构属于易损的传动连接件，因为长期承受交变载荷，连接孔位置容易出现磨损旷量，

　　设计时预留的凸台厚度足够的情况下，可以在孔内加装铜套或者自润滑衬套，后续维护只需要更换衬套即可，不需要整体更换摇臂，能够降低设备的运维成本。另外这个结构的外形没有多余的外凸结构，所有棱边都做了圆角过渡，安装在设备内部不会和周边的管线、其他运动部件发生干涉，适合在布局紧凑的小型自动化设备内部使用，比如小型工件的分拣摆台、工装夹具的压紧联动机构、检测设备的探头切换摆臂等场景，都能看到这类结构的实际应用。做三维建模的时候，要特别注意三个孔的位置尺寸链核算，保证装配后各连杆的运动轨迹没有死点，同时要校核零件在最大受力工况下的变形量，确保臂身的刚性满足使用要求，不会因为受力变形导致动作精度下降。
