带安装法兰的定位轴套机械构件

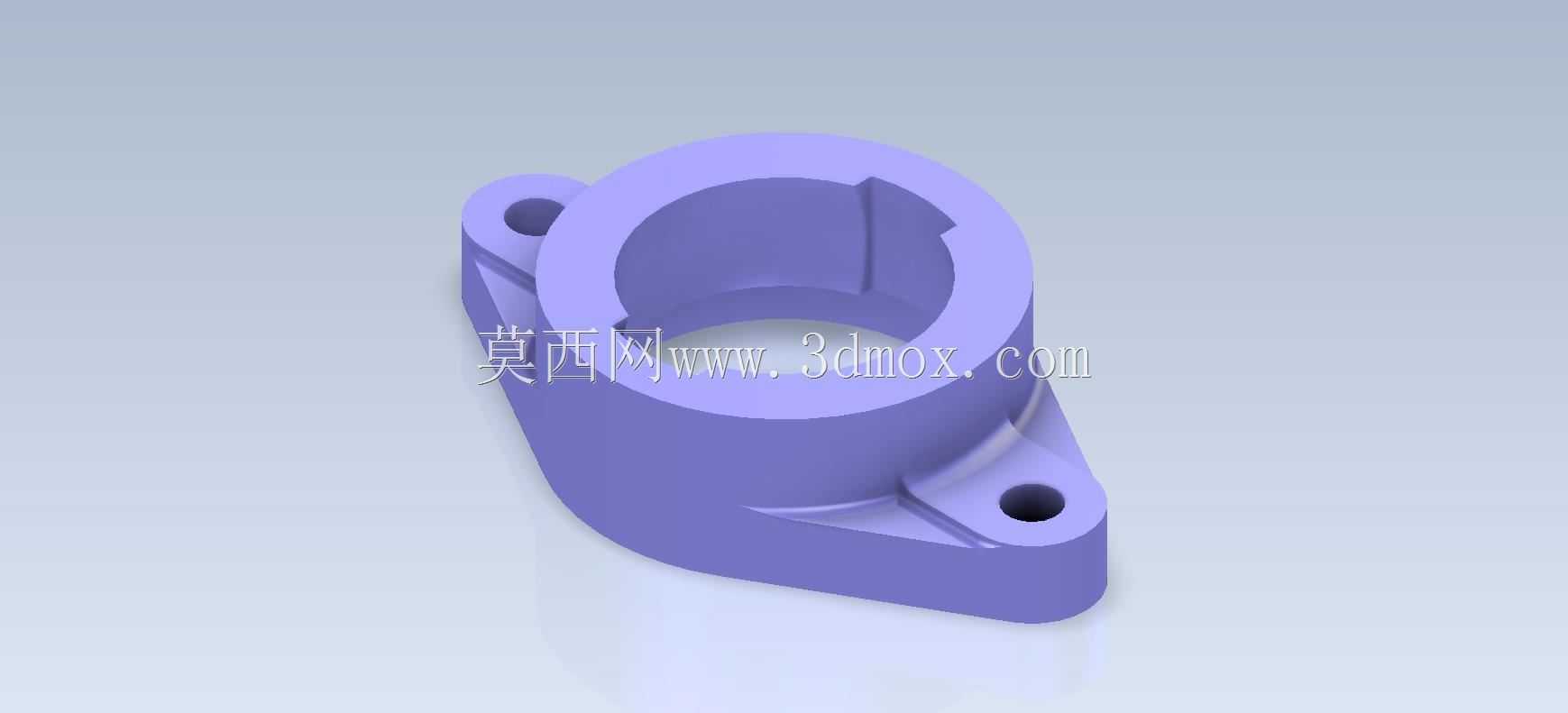

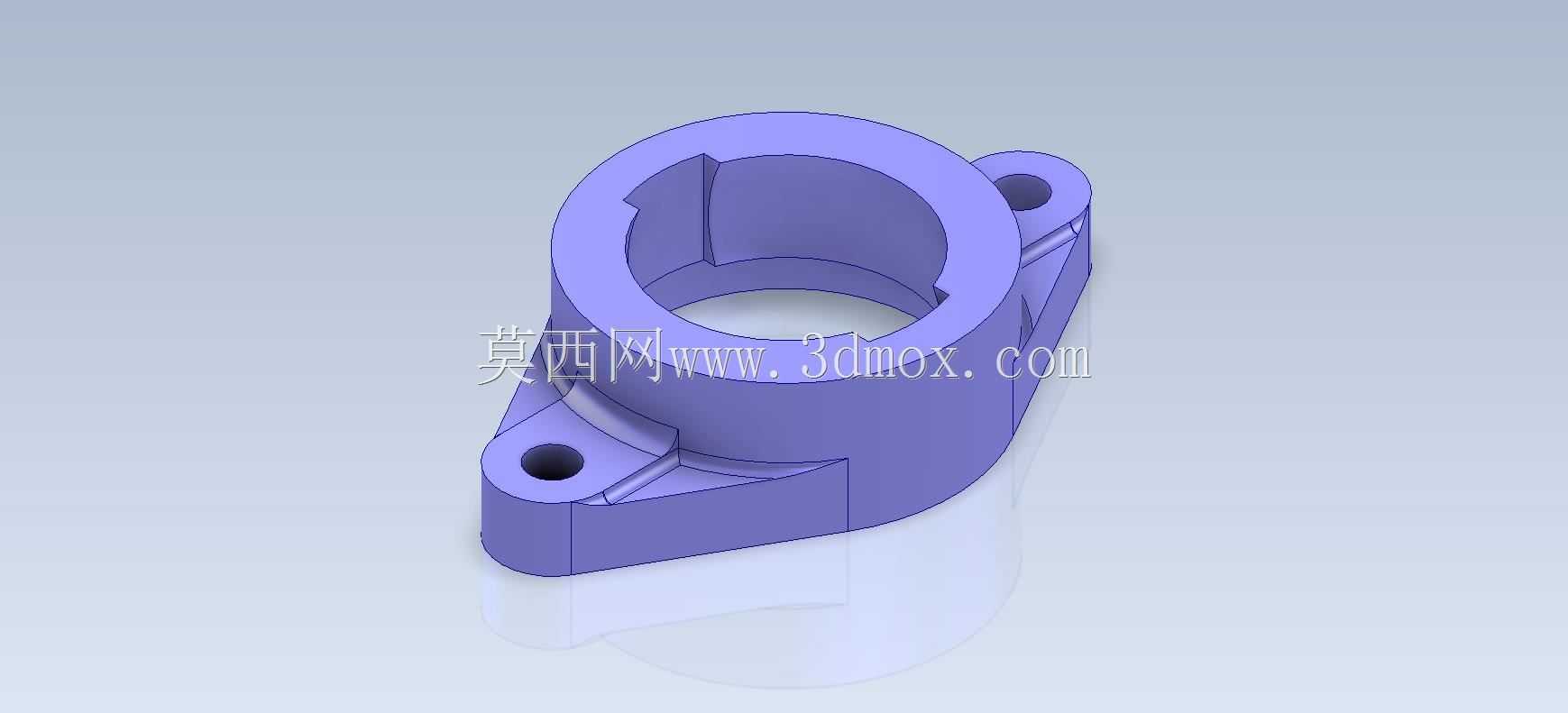

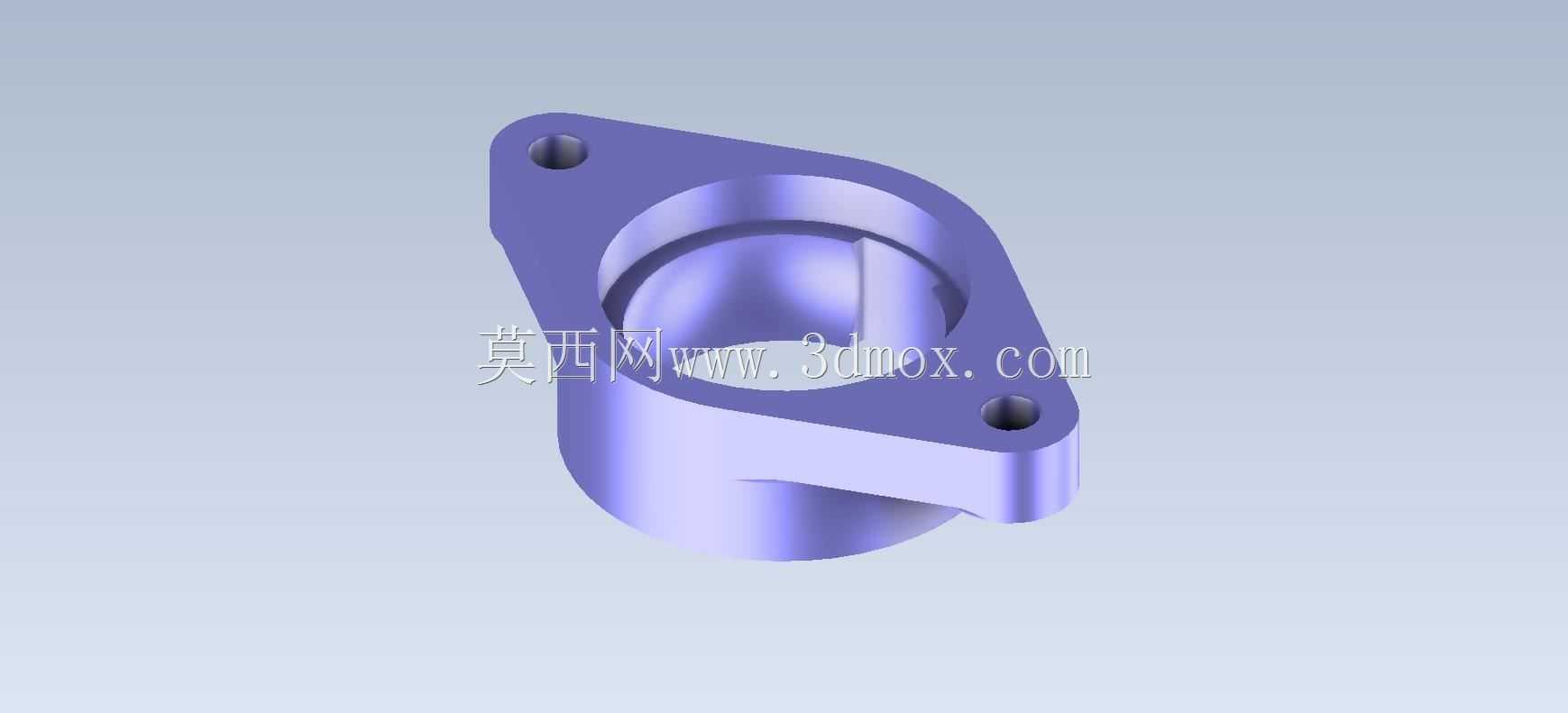

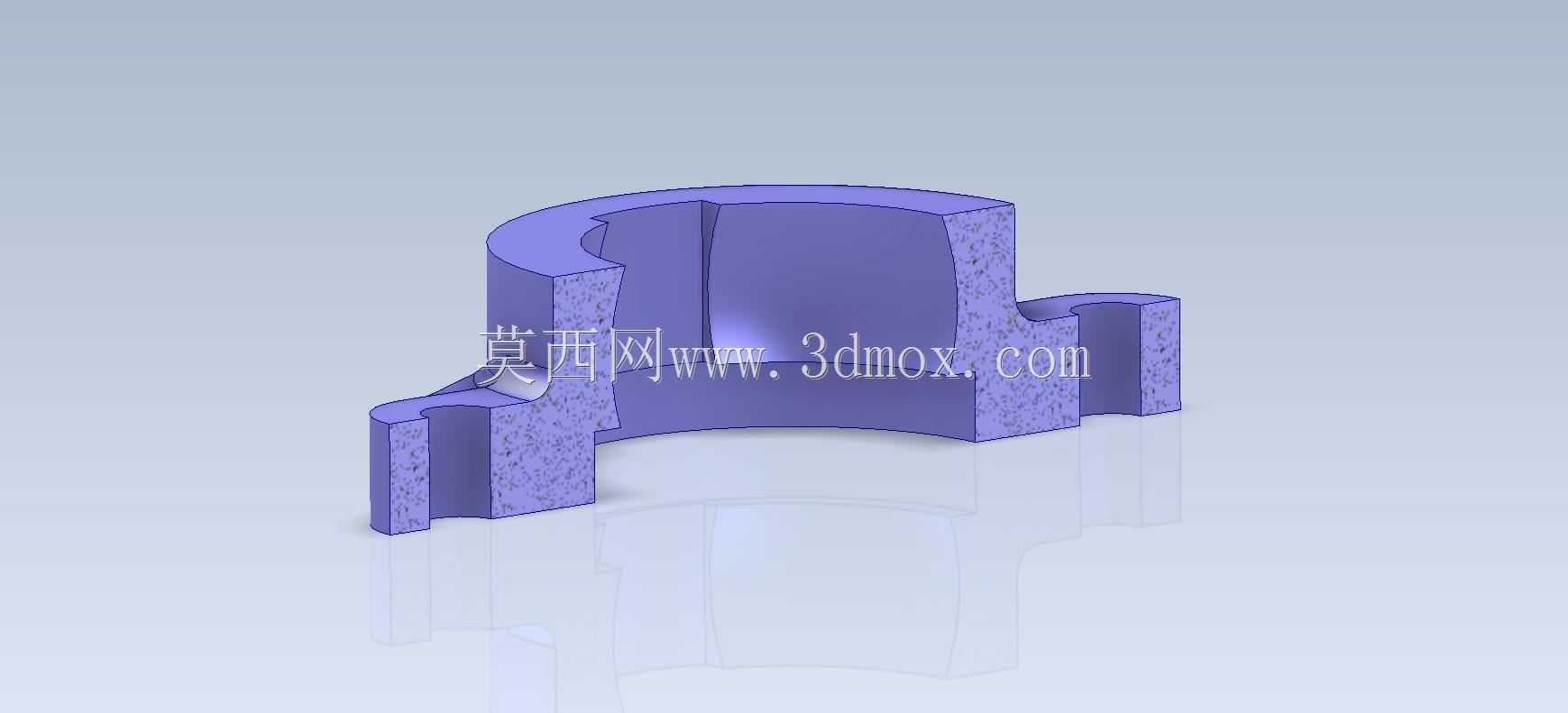

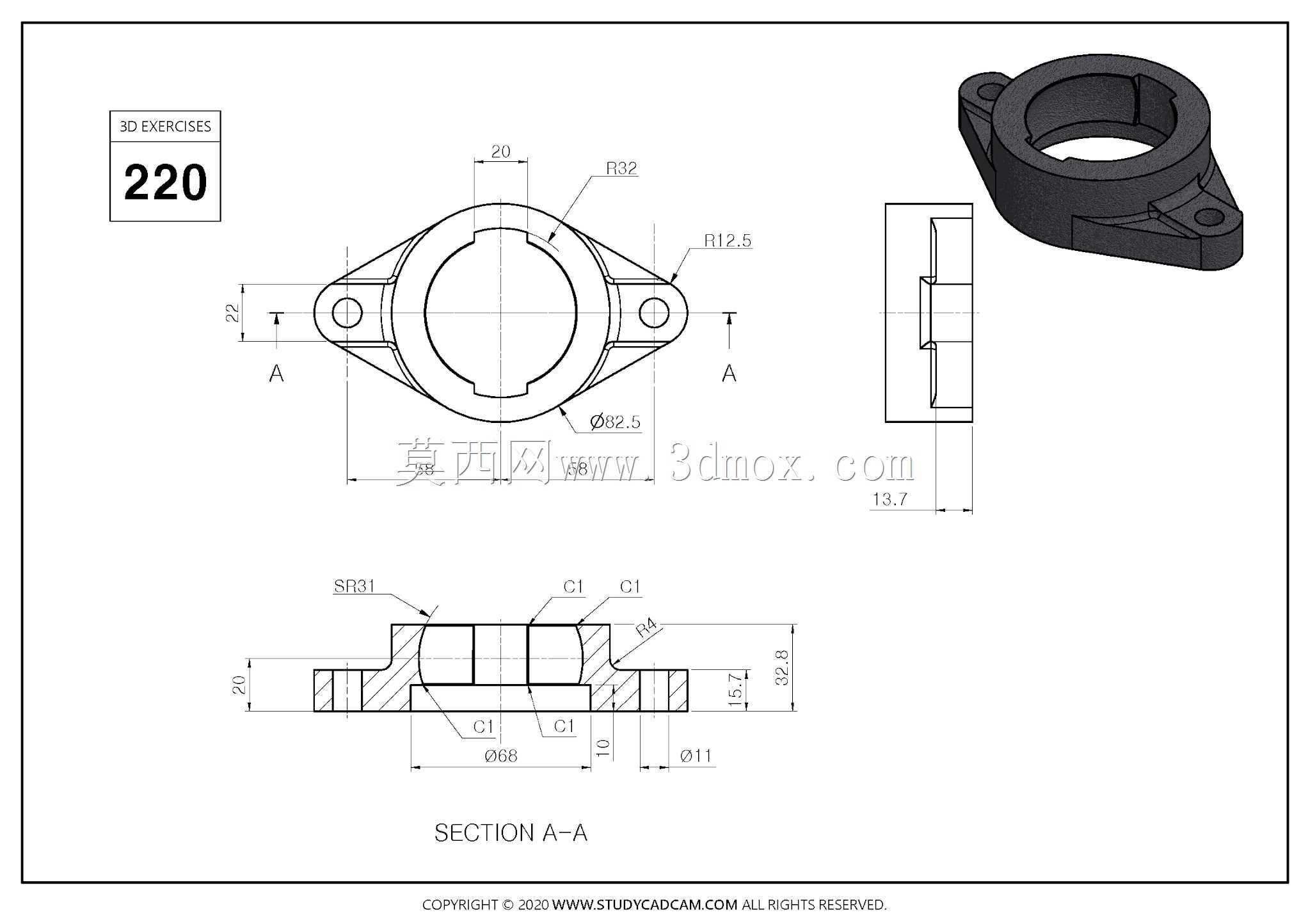

　　这类带侧置安装耳的轴套类构件，在轻工输送线、小型自动化工作站的传动定位环节应用十分普遍，日常多承担转轴径向支撑、轴向位置限定的作用，避免运转过程中轴系出现径向窜动、偏摆超差的问题。从结构上看，主体为带内孔定位槽的筒状结构，内孔壁的开槽并非随意设计，主要是适配轴端的平键或者止转凸台，实现轴与套之间的周向固定，传递扭矩的同时不会出现相对打滑，相比光孔配合的轴套，抗扭转负载的能力提升40%以上，适合中低速、中等负载的传动场景。两侧延伸出的菱形安装耳上预留了通孔，是用来穿装固定螺栓的，安装时不需要额外做复杂的工装定位，只要将安装面贴合设备基板的对应位置，穿入螺栓锁紧即可完成固定，安装耳的厚度经过测算，刚好能满足M4规格螺栓的锁紧强度要求，

　　不会因为螺栓预紧力过大出现安装耳开裂的问题，同时也不会因为厚度冗余过多造成整体重量偏大、材料浪费。设计这类构件的时候，首先要确认的是内孔与配合轴的公差配合，一般选用H7/h6的间隙配合，保证轴在套内转动时不会出现卡滞，同时配合间隙控制在0.02mm以内，避免运转时出现晃动影响传动精度；内孔的止动槽宽度要和配套平键的宽度形成H9/h8的配合，键槽的深度要严格按照轴径对应的标准取值，避免键装配后突出量过大或者嵌入深度不足导致的传动失效。安装耳的位置设计也有讲究，两个安装孔的中心连线需要和内孔中心保持共面，同时安装耳的底面要和筒体的下端面保持在同一基准平面，这样锁紧螺栓之后，筒体的轴线才能和安装基面保持垂直，不会出现轴系倾斜的问题；

　　安装孔的中心到内孔中心的距离要控制在合理范围，距离过近会导致螺栓安装时扳手空间不足，距离过远则会增大构件整体的安装占用空间，不利于设备的紧凑化布局。从实际使用的边界条件来看，这类构件的适用环境温度一般在-20℃到80℃之间，适合常规车间工况，不适合在强腐蚀、高粉尘的极端环境下无防护使用；筒体的壁厚设计要满足径向受力要求，当轴径在20mm区间时，筒体壁厚设置在6mm左右即可满足常规径向负载的强度要求，不会因为受力出现筒体变形。构件的边缘都做了R1左右的圆角过渡，一方面是避免加工和装配过程中锐边划伤操作人员，另一方面也能减少应力集中，避免长期受交变负载时出现边角开裂的问题。内孔的表面粗糙度要求控制在Ra1.6，

　　保证和轴配合时的摩擦阻力处于合理区间，减少运转过程中的磨损，延长构件的使用寿命；安装耳的底面粗糙度控制在Ra3.2即可，保证和安装基面贴合时不会出现间隙，避免锁紧后构件出现倾斜。这类构件常被用在小型传送带的辊筒端部支撑、气动滑台的导向轴定位、小型工装夹具的转轴固定等场景，相比一体式的轴承座，这类构件结构更简单，加工成本更低，适合对传动精度要求不是极高、负载中等的民用及轻工机械场景，不需要配套滚动轴承，直接采用自润滑材质或者铜合金加工时，可以实现无油润滑或者少量油脂润滑即可长期运转，维护成本更低。在建模过程中，需要优先确定内孔轴线作为设计基准，所有安装孔的位置、安装面的平面度都要基于这个基准进行标注，加工时也以这个基准作为装夹定位的参考，才能保证最终成品的形位公差符合设计要求；两个安装耳的结构做了对称设计，一方面是降低建模和加工的难度，另一方面也能保证螺栓锁紧时受力均匀，不会出现单侧受力导致的筒体偏斜。
