内燃机传动用分体式连杆结构设计

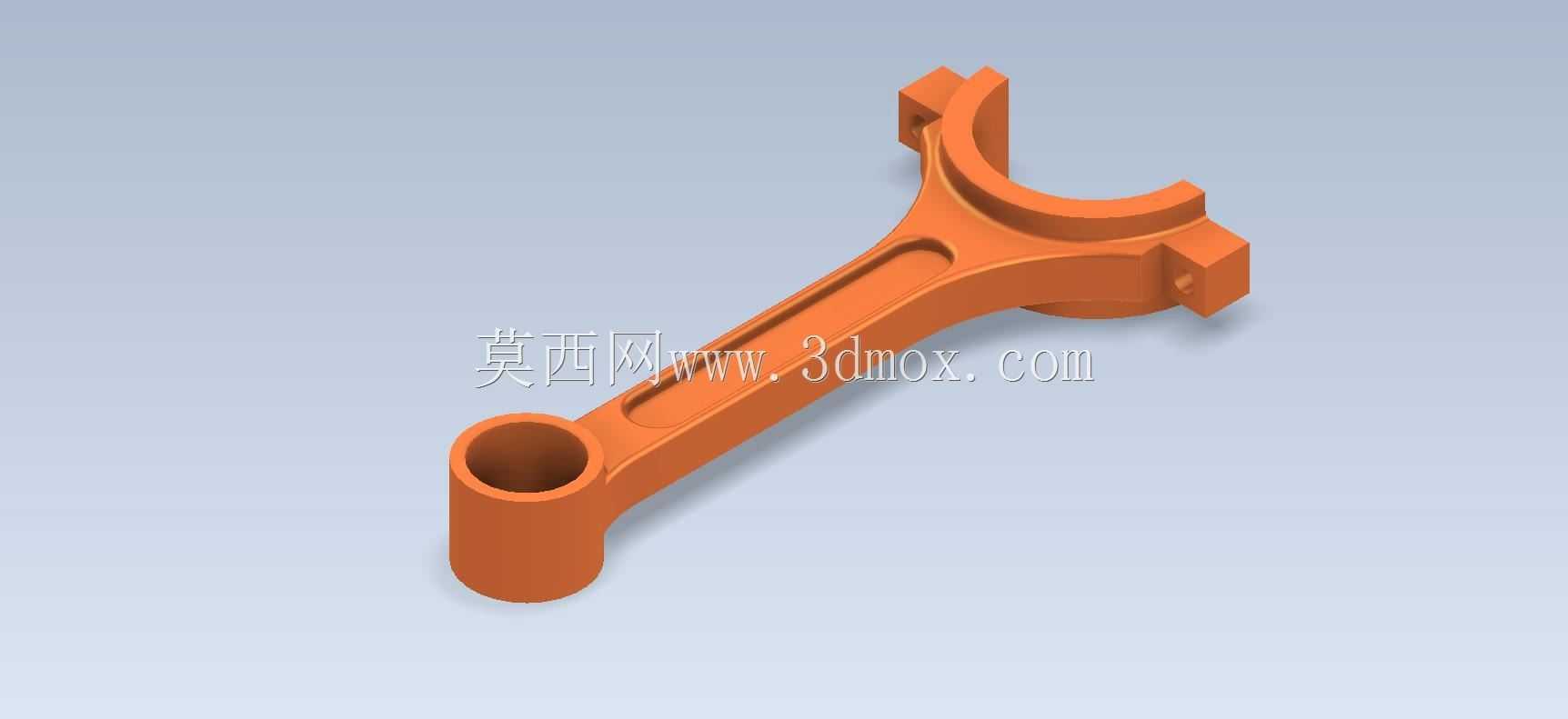

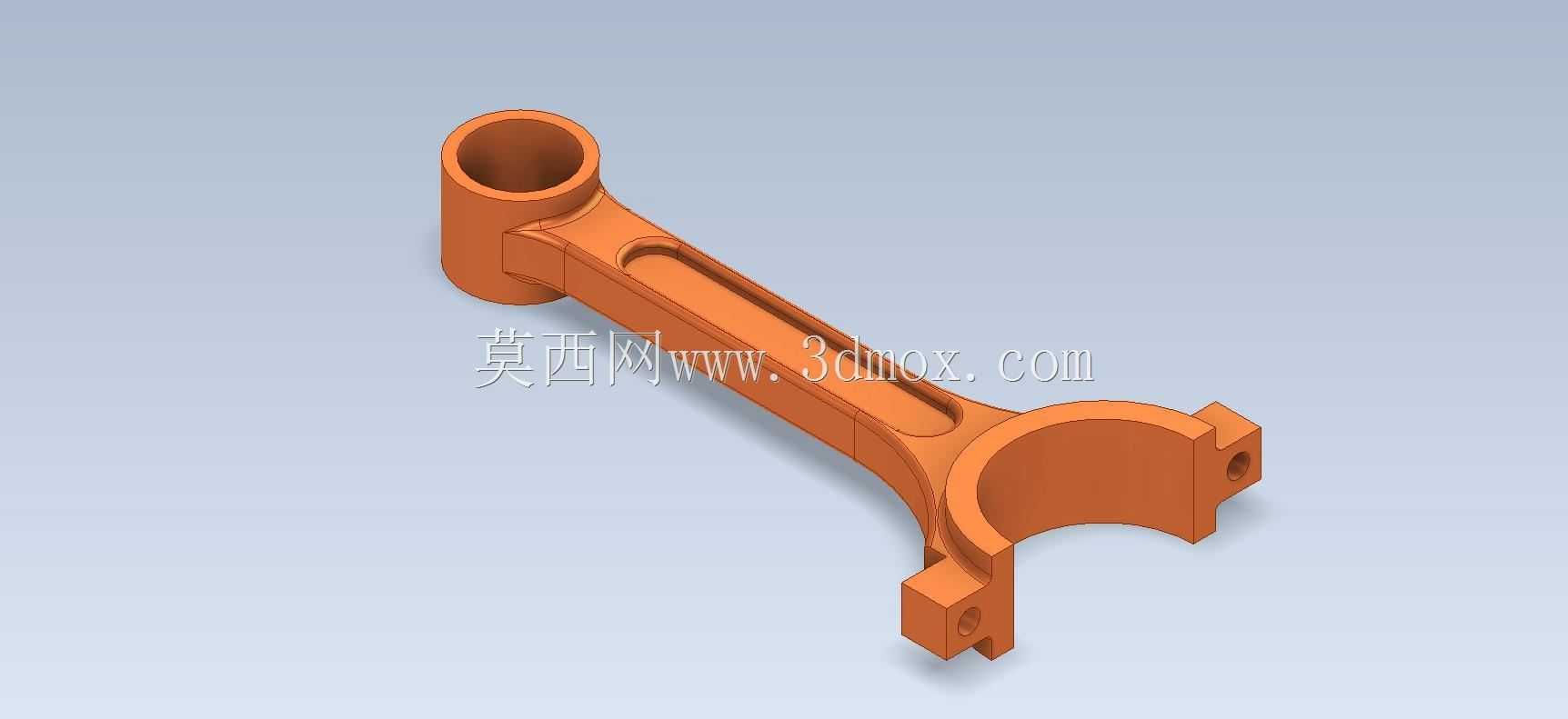

　　在往复式动力机械的传动链路里，连杆是衔接曲柄与活塞、完成直线往复运动向旋转运动转换的核心受力部件，这套分体式连杆结构，主要适配小排量单缸内燃机、小型空气压缩机这类需要实现往复-旋转运动转换的设备场景，日常工况下需要持续承受交变的燃气爆发压力、往复惯性力以及连杆摆动带来的侧向弯矩，对结构强度、刚度以及装配适配性都有明确的工程要求。从结构设计逻辑来看，这套连杆采用了典型的长短臂分体式大头设计，小头端为整圆通孔结构，用于压装活塞销衬套，和活塞组件形成铰接配合，孔位的同轴度、圆柱度公差直接影响活塞销的转动灵活性，设计时预留了衬套压装的过盈量区间，避免工作过程中衬套松旷移位；大头端采用斜剖分的分体式轴瓦座结构，

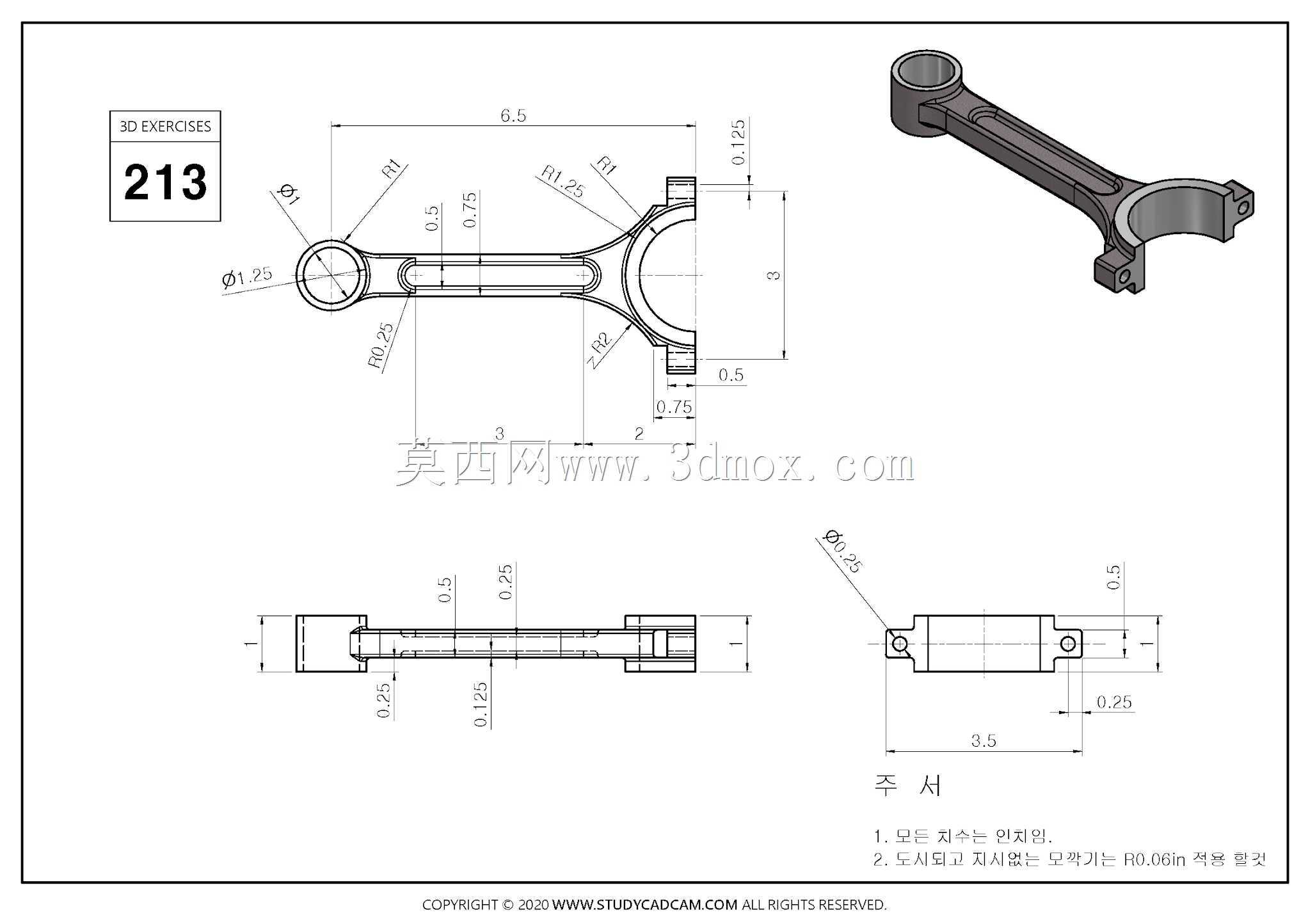

　　通过两侧的定位凸台与螺栓紧固结构实现和曲柄销的环抱式装配，剖分面的定位结构可以保证轴瓦安装后的圆度误差控制在允许范围内，避免轴瓦偏磨引发的烧蚀故障。杆身部分采用了工字形截面的变截面设计，从大头到小头的截面面积逐步收窄，这种设计一方面可以在保证杆身抗弯、抗扭刚度的前提下尽可能降低连杆自身的往复运动质量，减少高速运转时的惯性载荷，另一方面工字形截面的截面惯性矩分配更合理，能够更好应对工作过程中来自活塞侧推力带来的弯曲载荷，杆身表面做了平滑的过渡圆角处理，避免应力集中引发的疲劳断裂风险。从安装边界尺寸来看，小头端的通孔直径适配常规的小排量机型活塞销规格，大头端的轴瓦安装孔径匹配对应曲柄销的直径尺寸，连杆大小头的中心距是决定活塞行程、

　　压缩比的核心参数，设计时严格控制两孔中心距的尺寸公差，同时保证两孔轴线的平行度要求，避免装配后出现活塞偏缸、拉缸的故障；大头两侧的螺栓安装座预留了标准紧固件的装配空间，既保证螺栓拧紧时有足够的支撑面，也不会和曲轴平衡块、缸体内壁发生运动干涉。实际应用中，这类连杆的工作转速区间覆盖每分钟数千转的工况，除了静态的结构强度校核，设计时也需要考虑运动过程中的动平衡特性，杆身的质量分布沿中心对称，避免高速摆动时产生额外的附加载荷；大头端的轴瓦座内侧预留了轴瓦定位唇的安装槽，保证轴瓦装配后不会随曲柄销转动发生位移，润滑油道的布置可以顺着杆身的加强筋位置预留，将曲轴端的压力润滑油引导到小头活塞销位置，实现运动副的持续润滑。在建模过程中，

　　所有的装配贴合面都做了公差匹配设计，比如大头剖分面的平面度要求、螺栓孔的位置度要求，都和实际加工工艺的可达性保持一致，没有出现工艺无法实现的尖角、薄壁结构，大小头的过渡区域采用了大圆弧平滑过渡，降低应力集中系数，提升零件的疲劳寿命。这类连杆除了在内燃机上使用，经过尺寸调整后也可以适配小型往复泵、隔膜泵这类需要实现运动形式转换的通用机械，不同工况下只需要调整杆身截面尺寸、大小头孔径参数，就可以匹配不同的载荷、行程要求，核心的结构逻辑保持一致，都是通过合理的截面设计、精准的尺寸公差控制，在轻量化和结构强度之间找到最优的平衡点，保证长期交变载荷下的工作可靠性。
