带侧支耳的环形抱箍式安装固定件

　　这类带侧伸支耳的环形抱箍结构，在工业现场的管路布设、小型传感元件固定、轻质杆件挂载场景中十分常见，很多现场安装的作业人员都接触过类似结构，只是不同工况下的尺寸、载荷要求存在差异。从结构本身来看，主体的环形段是核心的抱紧接触面，设计时首先要匹配被箍持件的外径公差，环形的内径尺寸不能直接照搬被固定件的标称外径，需要预留0.1到0.3毫米的间隙，方便安装时顺利套入，同时内壁的粗糙度要控制在Ra3.2以内，避免抱紧时刮伤被固定件的表面镀层或者管壁，要是用于固定传感类元件，还要注意环形内壁不能有凸起的分型线或者加工毛刺，防止挤压造成元件外壳变形，影响内部检测精度。侧伸的支耳是整个结构的受力连接点，支耳末端的同轴通孔是安装定位的核心，这个孔的轴线需要和环形段的中心轴线保持严格的空间平行，偏差不能超过0.05毫米，不然安装时会出现螺栓别劲、固定后抱箍歪斜的问题，长期受振动的话还容易出现支耳根部断裂的情况。支耳和环形主体的过渡位置不能做成直角连接，必须留足够的圆角过渡，这个位置是应力集中的高发区，要是直角过渡，在承受挂载载荷或者设备运行振动时，很容易从连接处萌生疲劳裂纹，尤其是在有持续振动的设备上使用时，过渡圆角的半径至少要达到支耳厚度的三分之一，才能有效分散应力。从安装边界来看，整个结构的安装空间需要预留出环形段的径向操作空间，还有支耳侧方的螺栓拧入空间，环形段的轴向宽度决定了和被固定件的接触面积，接触面积越大，抱紧时的压强越小，

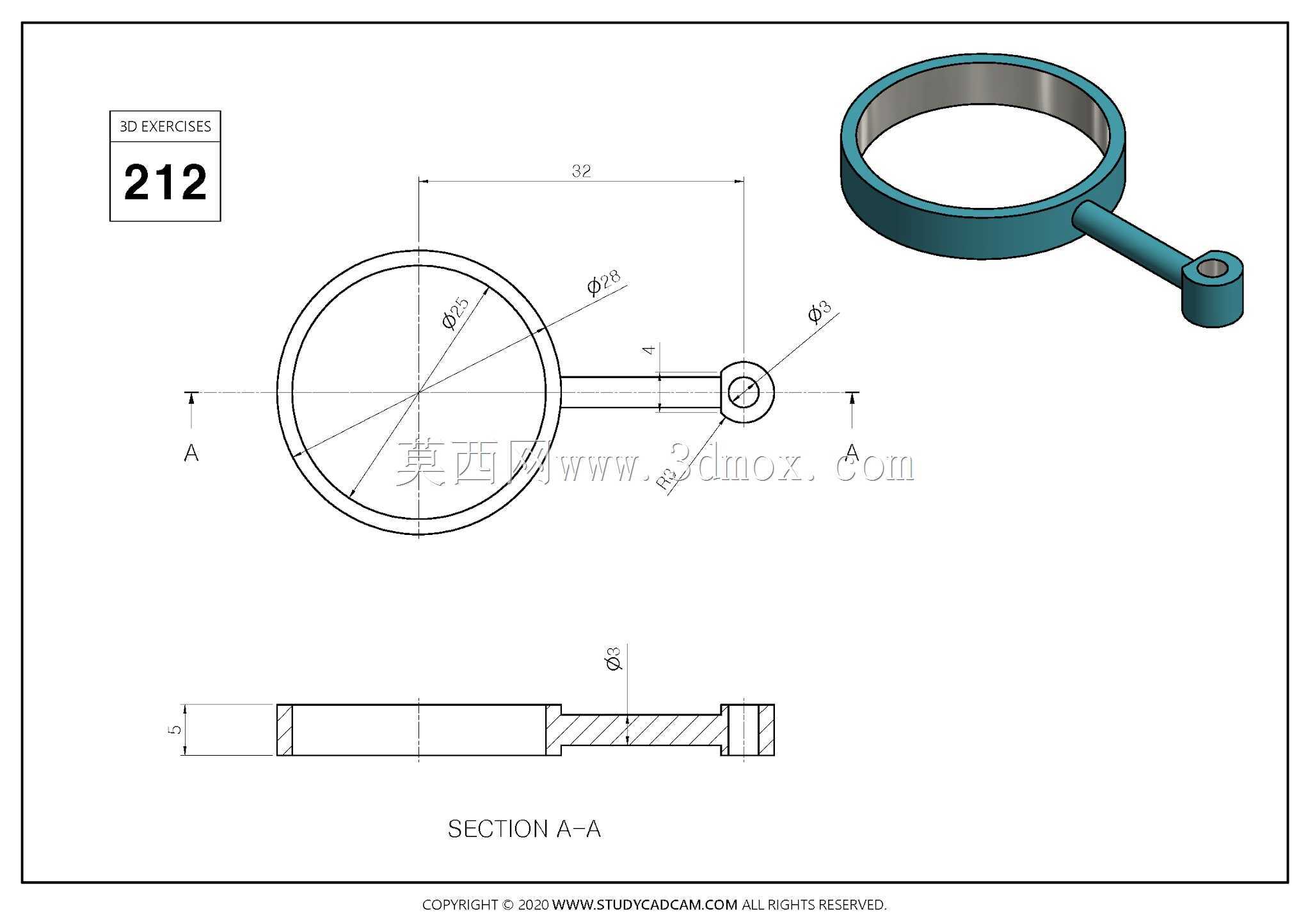

　　越不容易出现打滑或者夹伤工件的问题，要是用于固定薄壁管件，还可以在环形内壁增加橡胶垫层，不过对应的环形内径就要相应放大垫层的厚度尺寸。设计建模的时候，要先确定环形的中心轴线作为基准，再偏移出支耳孔的中心轴线，两个轴线的中心距是核心安装尺寸，直接决定了固定点和被箍持件的相对位置，这个尺寸的公差要控制在±0.1毫米以内，不然会出现和安装座孔位对不上的问题。支耳的厚度要根据实际挂载的载荷来核算，要是只是固定轻质的传感元件或者细线缆，厚度不需要太大，要是用于固定液压管路或者较重的杆件，就要适当增加支耳厚度，同时加大末端通孔的直径，匹配更高强度的固定螺栓。环形段的开口设计？不对，这个结构是整环结构，相比开口抱箍，整环的抱紧刚性更好，

　　适合固定位置固定、不需要经常拆卸的场景，要是需要频繁拆装的工况，就会在环形段上做开口和锁紧结构，但这个练习模型是整环带单支耳的结构，更适合永久性安装或者半永久安装的点位。实际使用中，这类结构常被用在气动管路的沿线固定、小型接近开关的安装支架、设备走线的线束固定座等位置，因为结构简单，加工难度低，不管是机加工还是注塑、铸造成型都很容易实现，批量生产的成本也很低。建模的时候还要注意支耳部分的拔模角度，如果是采用注塑或者压铸工艺生产，支耳的侧壁要留1到1.5度的拔模斜度，环形段的内外壁也要根据脱模方向留对应的拔模角度，要是采用金属机加工的方式生产，就不需要考虑拔模，但要注意加工时的装夹变形，因为环形壁如果太薄的话，装夹时容易夹圆变椭圆，

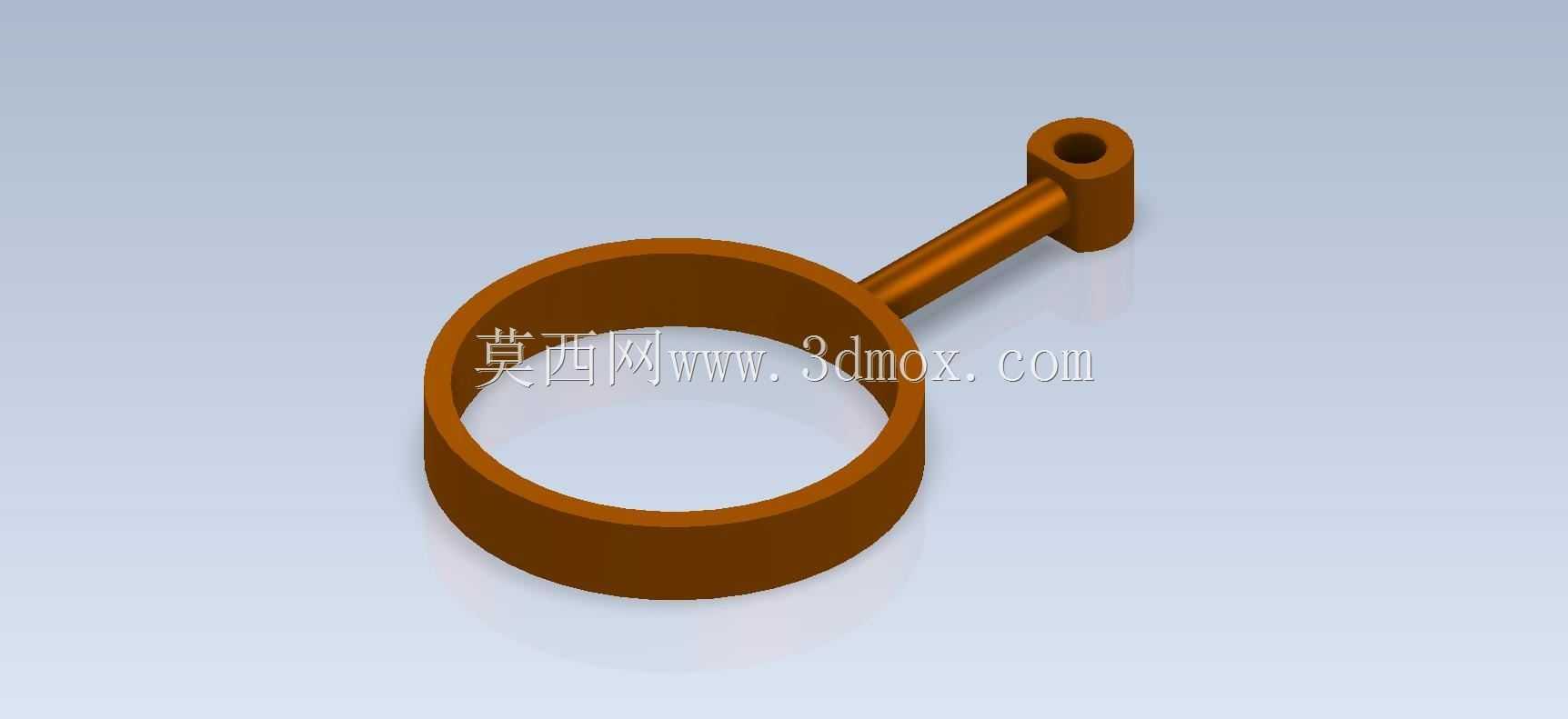

　　影响和被固定件的配合精度。另外，支耳末端的通孔如果是用于穿螺栓固定，孔的边缘要做0.2到0.5毫米的倒角，去除钻孔产生的毛刺，也方便螺栓顺利穿入，避免螺栓头和支耳表面接触不平整，导致固定预紧力不足。整个结构没有复杂的曲面，都是规则的回转体和拉伸体组合，建模逻辑清晰，很适合作为基础建模练习的案例，通过这个模型可以练习基准轴建立、拉伸凸台、圆角过渡、简单孔特征的使用，也能帮助初学者理解机械结构中应力集中、安装公差、配合间隙这些实际工程中的核心概念，避免建模时只看外形不考虑实际使用需求的问题。很多刚接触三维建模的新手容易犯的错误就是把过渡圆角做的太小，或者两个轴线的平行度不做约束，导致建出来的模型看着外形差不多，实际生产或者装配的时候就会出各种问题，通过这类简单结构的练习，可以慢慢建立工程化的建模思维，而不是只追求外形的相似度。
