带螺纹轴斜筋支撑立式安装连接支座

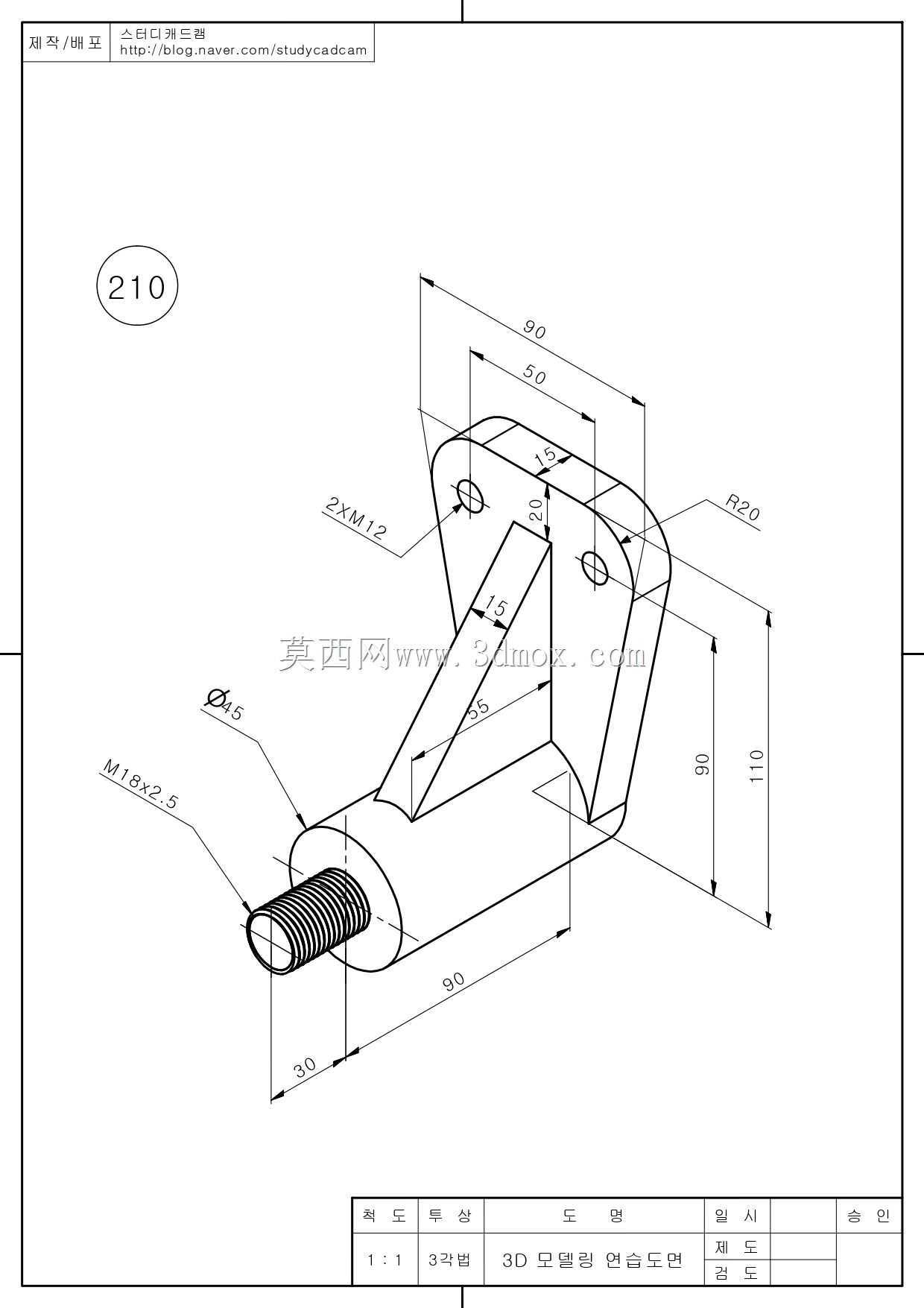

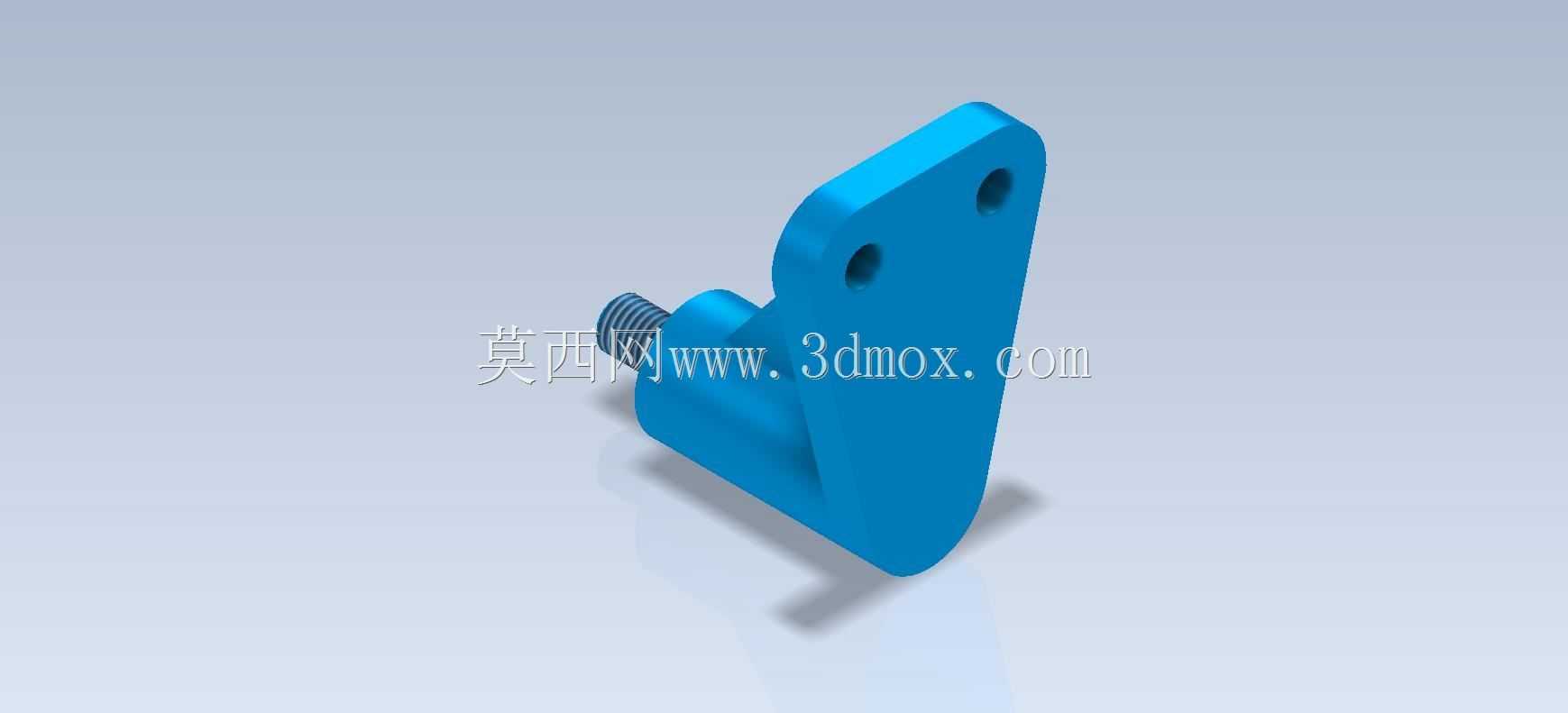

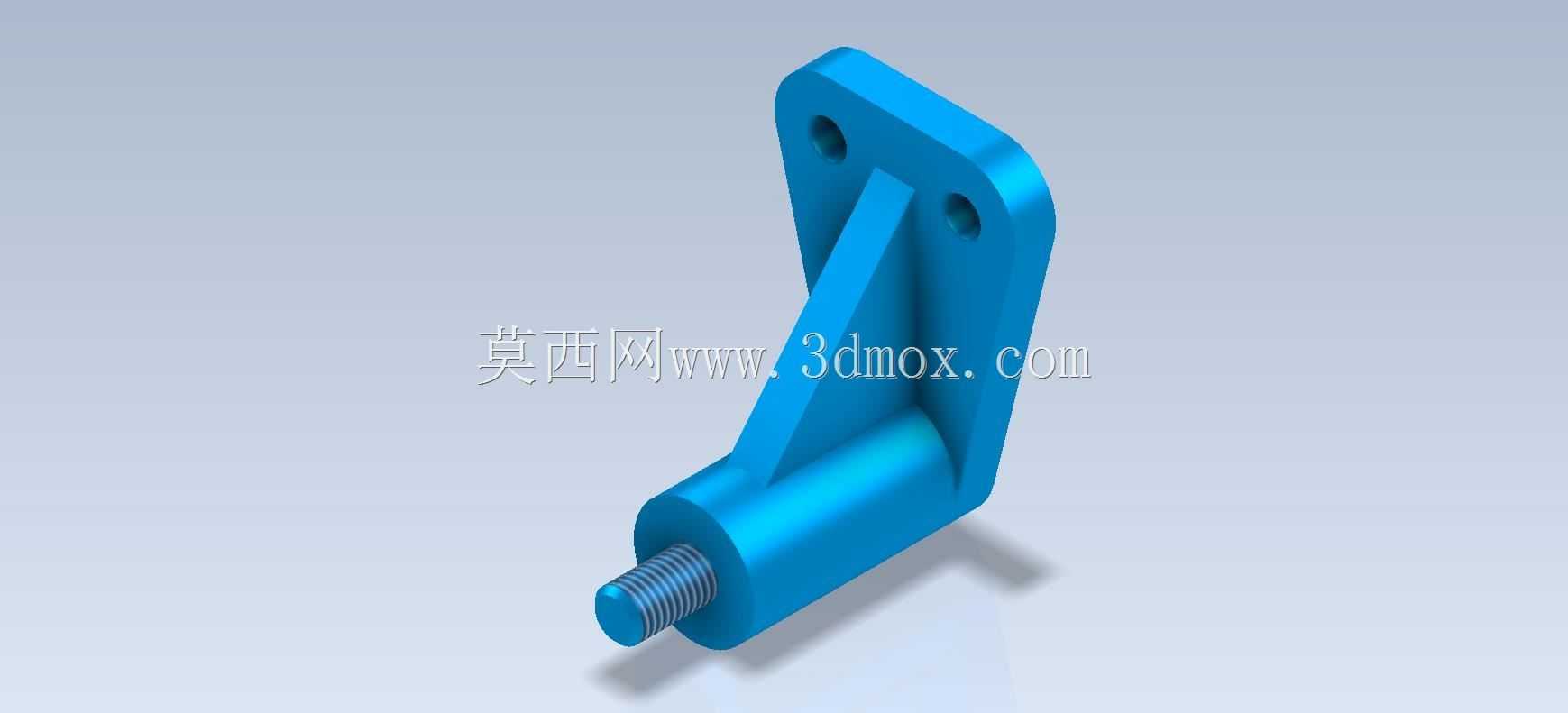

　　这类带斜向加强筋的立式安装支座，在轻工自动化输送线的侧边挡料定位机构、小型专用工装的工件承托模块里应用十分普遍，很多时候作为末端执行件与动力输出端的过渡连接载体，承担定位支撑、载荷传递的核心作用。从结构设计逻辑来看，支座主体采用立式弯折的板体结构，上端设置两个同轴的安装通孔，用于穿设螺栓将整个支座固定在设备的立式安装基面，两个孔的孔位间距经过匹配常规安装面的螺孔排布设计，安装时不需要额外扩孔或者调整基面，能直接适配多数小型设备的侧壁安装点位。板体与下方伸出的圆柱轴之间设置了三角形斜向加强筋，这处结构是整个零件的强度核心，很多新手建模时容易忽略筋板与柱体、立板的衔接圆角，实际加工和使用中，直角衔接位置会产生严重的应力集中，

　　在承受径向载荷时很容易出现根部断裂的问题，因此筋板两侧与相邻壁面的过渡圆角取值通常为壁厚的0.3-0.5倍，既不会因为圆角过大导致安装时与相邻零件产生干涉，也能有效分散载荷传递路径上的应力集中点。下方伸出的圆柱轴端部加工有外螺纹段，这部分结构用于安装需要轴向定位的功能件，比如小型导向轮、接触式触发挡块、缓冲垫座等零件，螺纹段的长度设计预留了足够的螺母锁紧空间，装配时可以通过双螺母并紧的方式消除螺纹间隙，避免设备运行过程中因为振动导致安装在轴端的零件出现轴向窜动。从安装边界来看，整个零件的立板背面为完全平整的加工面，安装时与设备基面完全贴合，不会出现安装翘曲的问题，斜筋的设置位置完全避让开了上端安装孔的螺栓操作空间，

　　使用常规内六角扳手或者套筒就能完成螺栓的锁紧操作，不需要特殊的安装工具。轴段的外圆与立板的垂直度公差通常控制在0.02mm以内，保证安装在轴端的零件不会出现偏摆，对于有同轴度要求的安装场景，轴段外圆还可以根据实际需求进行精车加工，进一步提升形位公差精度。在实际选型应用中，这类支座可以替代部分定制焊接的支撑件，相比焊接结构，一体加工的支座不存在焊接变形、焊缝开裂的风险，整体一致性更好，适合批量设备的装配使用，不需要对每个焊接件进行二次校形加工，能有效缩短设备的装配周期。建模过程中需要注意，斜筋的厚度通常与立板、轴段的壁厚保持一致，避免因为壁厚差异过大导致注塑或者铸造过程中出现缩孔缺陷，如果是采用金属机加工的方式制作，

　　筋板与柱体的衔接处要预留足够的刀具退刀空间，避免加工时出现刀具碰撞的问题。轴端的螺纹收尾部分要设计符合标准的退刀槽，保证螺纹可以加工到有效长度，螺母能够完全锁紧到位，不会因为螺纹收尾的不完整牙型导致锁紧失效。上端两个安装孔的沉头深度要匹配常用内六角螺栓的头部高度，保证螺栓安装后头部不会高出立板表面，避免与其他相邻运动部件产生刮擦干涉。
