异形结构机械练习用实体零件

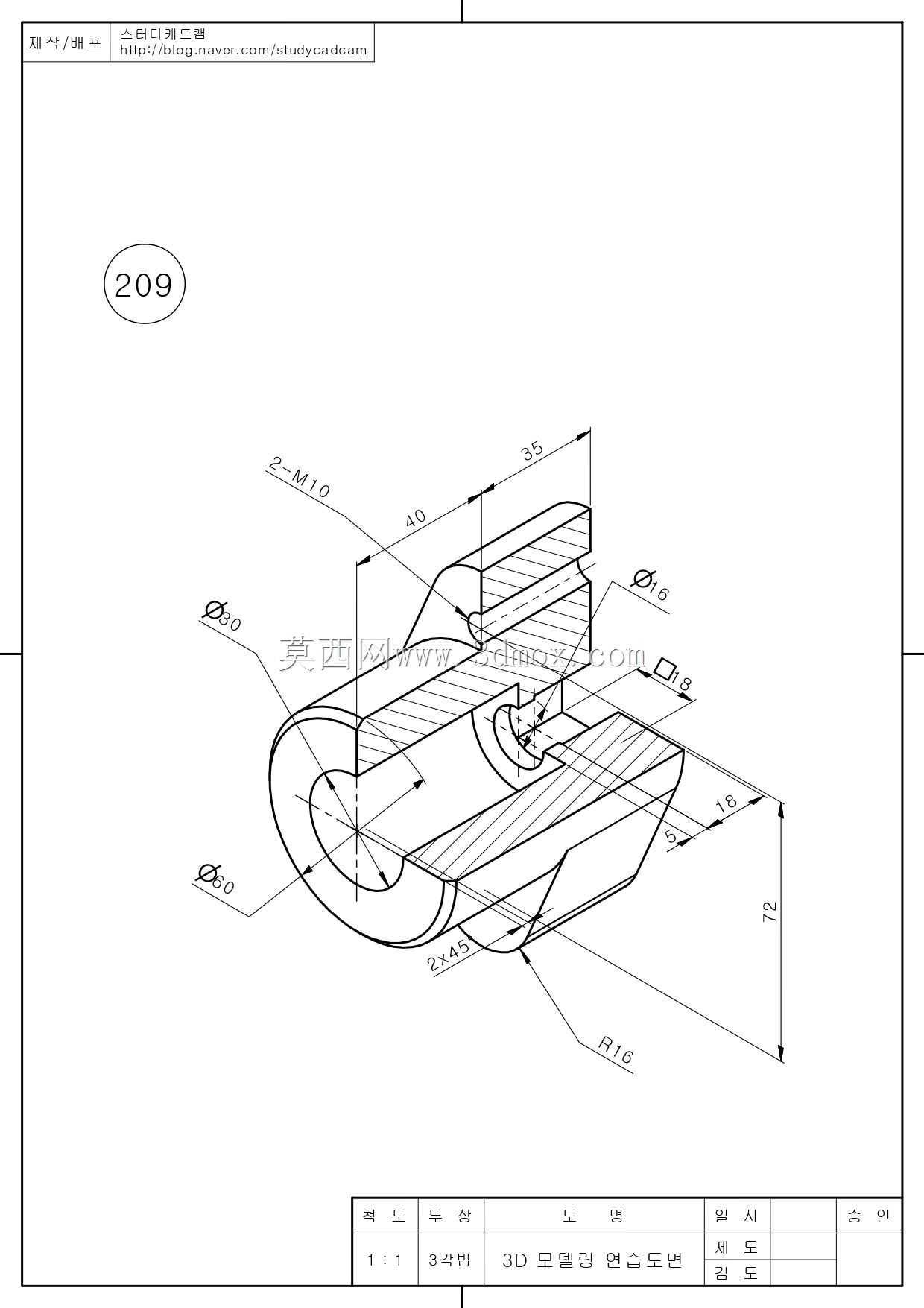

　　在日常的机械结构设计入门练习中，这类异形块状零件是非常典型的建模训练载体，很多刚接触三维建模的从业者都会从这类带曲面、开槽、异形轮廓的零件入手，逐步掌握草图绘制、特征拉伸、布尔运算、圆角过渡这些基础建模操作。从实际工程场景来看，这类带弧形基准面、侧向开槽、阶梯凸台的结构，常出现在小型设备的定位连接块、工装夹具的异形压头、传感器安装支架这类零部件上，它不需要承担大载荷的传动作用，更多是完成特定空间内的定位、避让、辅助支撑功能。

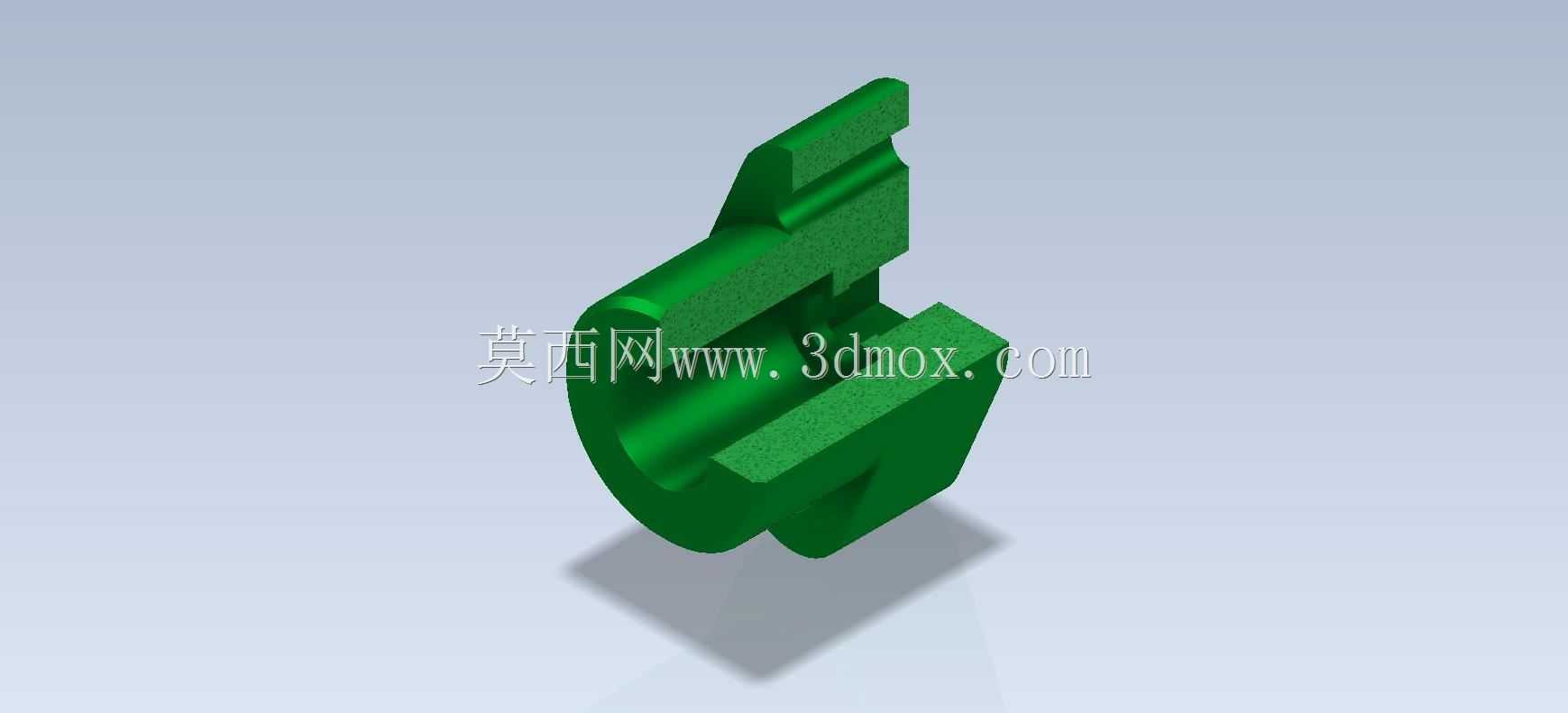

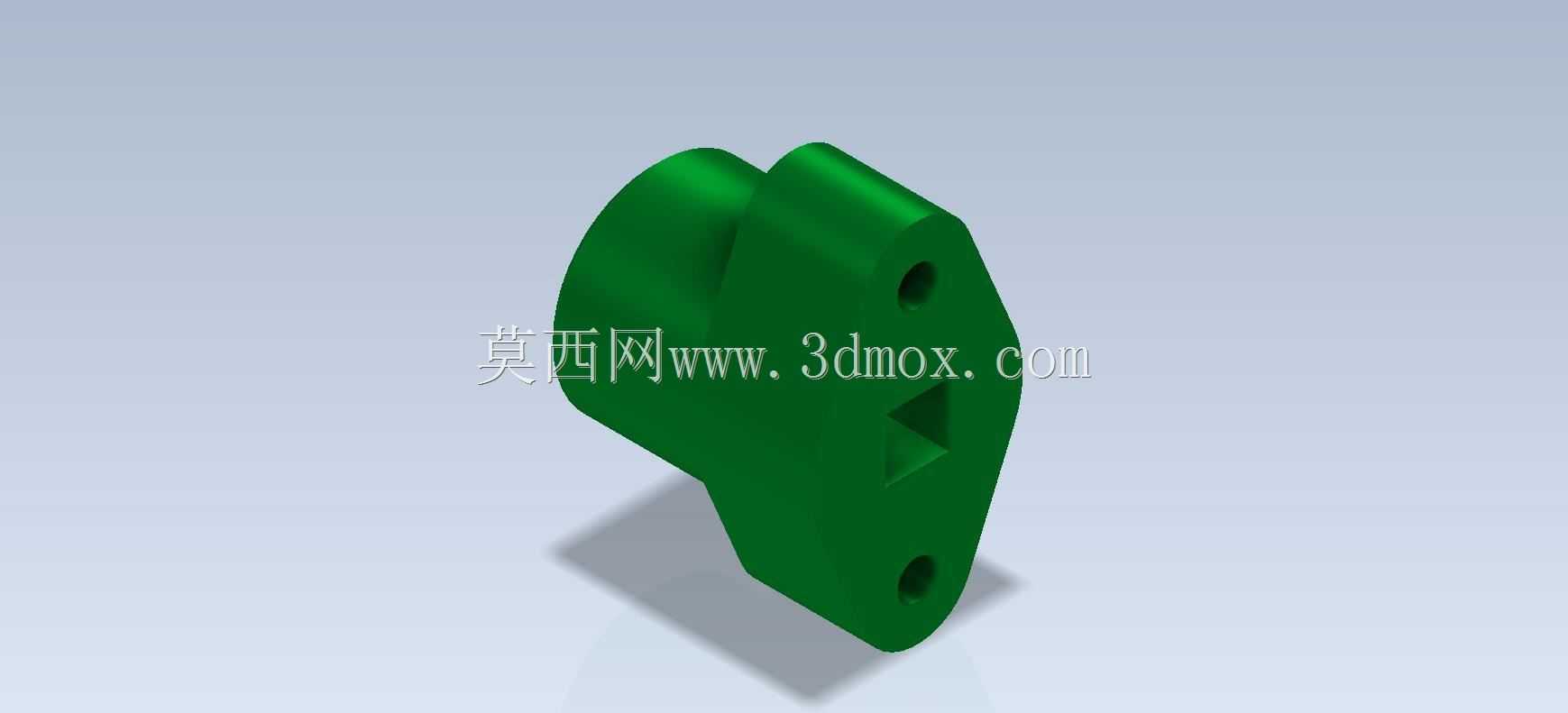

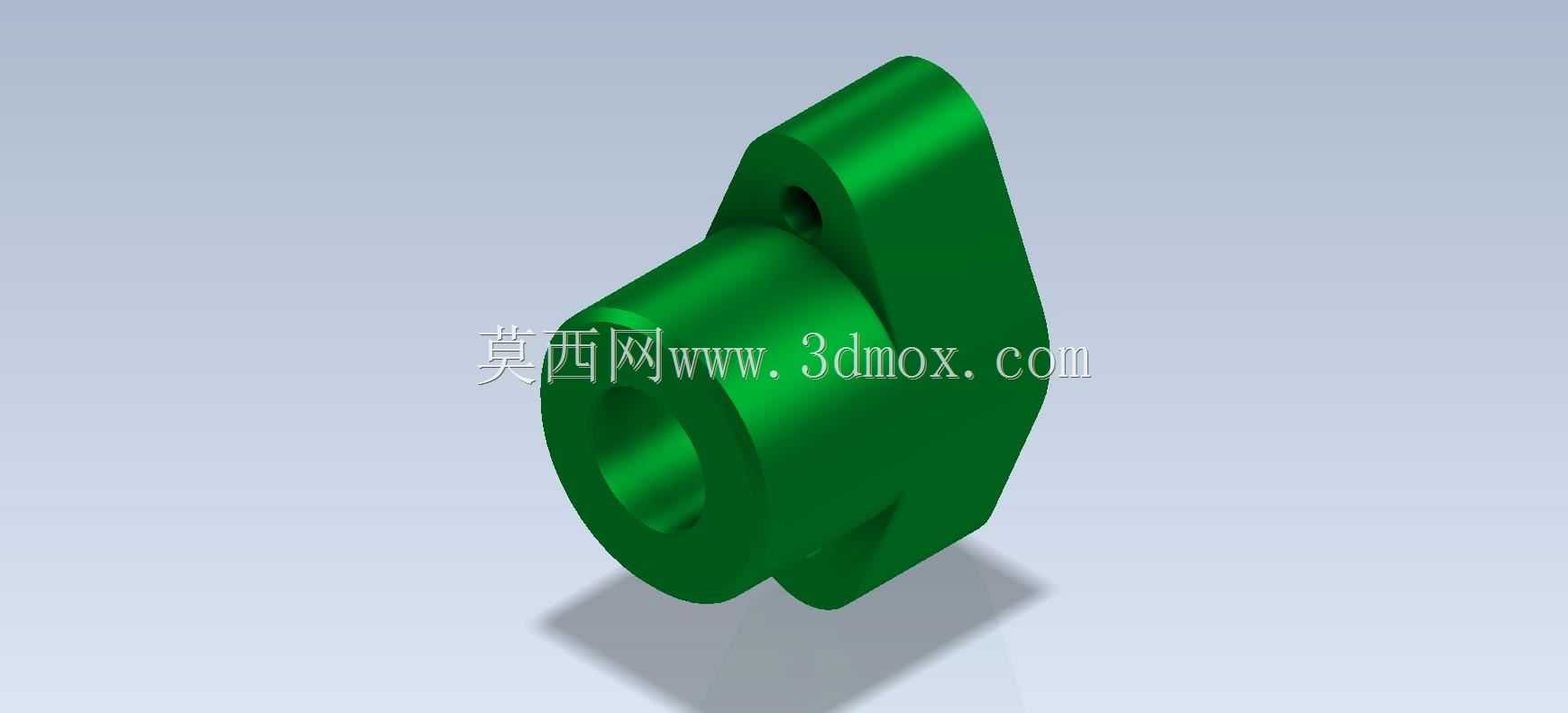

　　做这类零件的建模时，首先要找准设计基准，这个零件的弧形外轮廓是核心基准面，所有侧向的凸台、开槽都是以这个弧面的圆心作为基准原点来定位的，要是一开始基准选偏了，后面所有特征的位置都会出现错位，实际加工的时候就会出现装配干涉的问题。从结构特性来看，零件主体是半圆弧的块状结构，一侧延伸出带阶梯的凸台结构，凸台上开有通槽，另一侧有对应的缺口结构，整体做了均匀的圆角过渡，没有尖锐的棱角，既避免了应力集中，也符合实际加工时的工艺要求，不会出现铣削加工时的崩边问题。

　　从安装边界来看，这类零件的安装面一般选在弧面的平直端面或者底部的平面，安装时需要预留的空间要覆盖零件的最大外轮廓，也就是弧形部分的直径尺寸加上侧向凸台的伸出长度，开槽部分的尺寸要和对应的配合件做公差匹配，一般如果是作为定位块使用，槽宽的公差要选H7级的过渡配合，保证配合件插入后不会出现过大的旷量，同时也不会因为过盈量太大导致装配困难。

　　在实际的设备应用里，这类零件如果用在小型自动化设备的料道侧，就可以作为料件的导向挡块，弧形面可以贴合料道的圆弧过渡段，侧向的凸台可以卡在料道的安装槽里，不需要额外做复杂的固定结构就能完成定位；如果用在教学实训场景，它就是非常好的建模考核件，因为它同时包含了曲面拉伸、切除、凸台、圆角这些常用的建模特征，能全面考察建模者对特征顺序、基准选择的理解程度，很多三维建模的技能考核都会选用类似结构的零件作为考题，就是因为它没有过于复杂的曲面，但是又能覆盖绝大多数基础建模操作，不会出现因为特征太偏导致考生无从下手的问题。

　　设计这类零件的时候，还要考虑加工的工艺性，所有的开槽深度不能超过刀具的有效加工行程，圆角半径不能小于选用铣刀的半径，不然加工的时候就需要换更小的刀具，增加加工的成本和时间，这个零件的所有圆角都是统一的半径，就是为了加工的时候不需要频繁换刀，一次走刀就能完成所有圆角的加工，能有效提升加工效率。另外零件的壁厚要保持均匀，最薄的位置也不能小于2mm，不然注塑或者铣削加工的时候容易出现变形，影响最终的尺寸精度。从结构强度来看，因为这类零件一般不承受大的冲击载荷，只要壁厚均匀，没有应力集中的尖角，常规的工程塑料或者铝合金材质就完全能满足使用要求，不需要做额外的加强筋结构，整体结构简洁，加工难度低，非常适合入门阶段的建模练习和小批量的工装零件制作。
