带安装法兰的T型槽定位连接基座结构

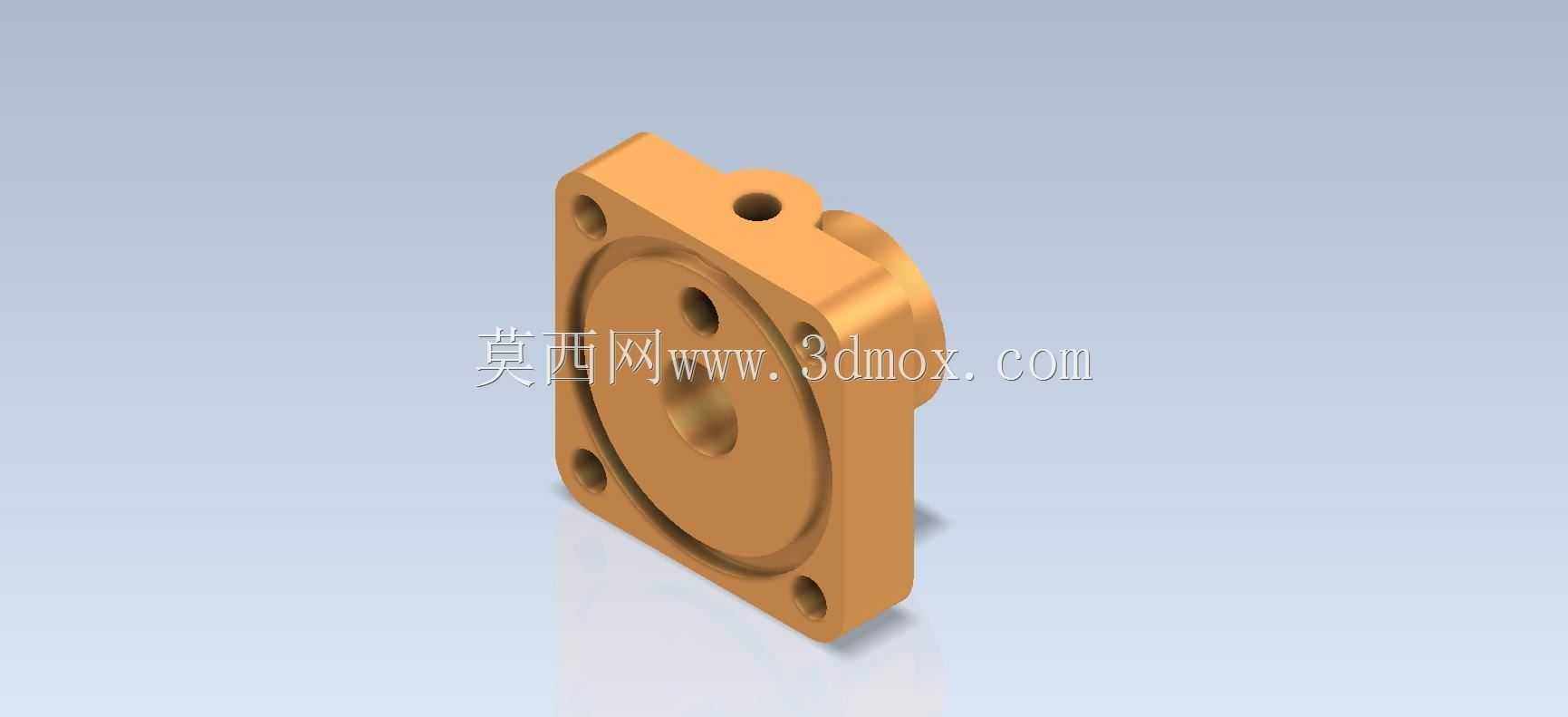

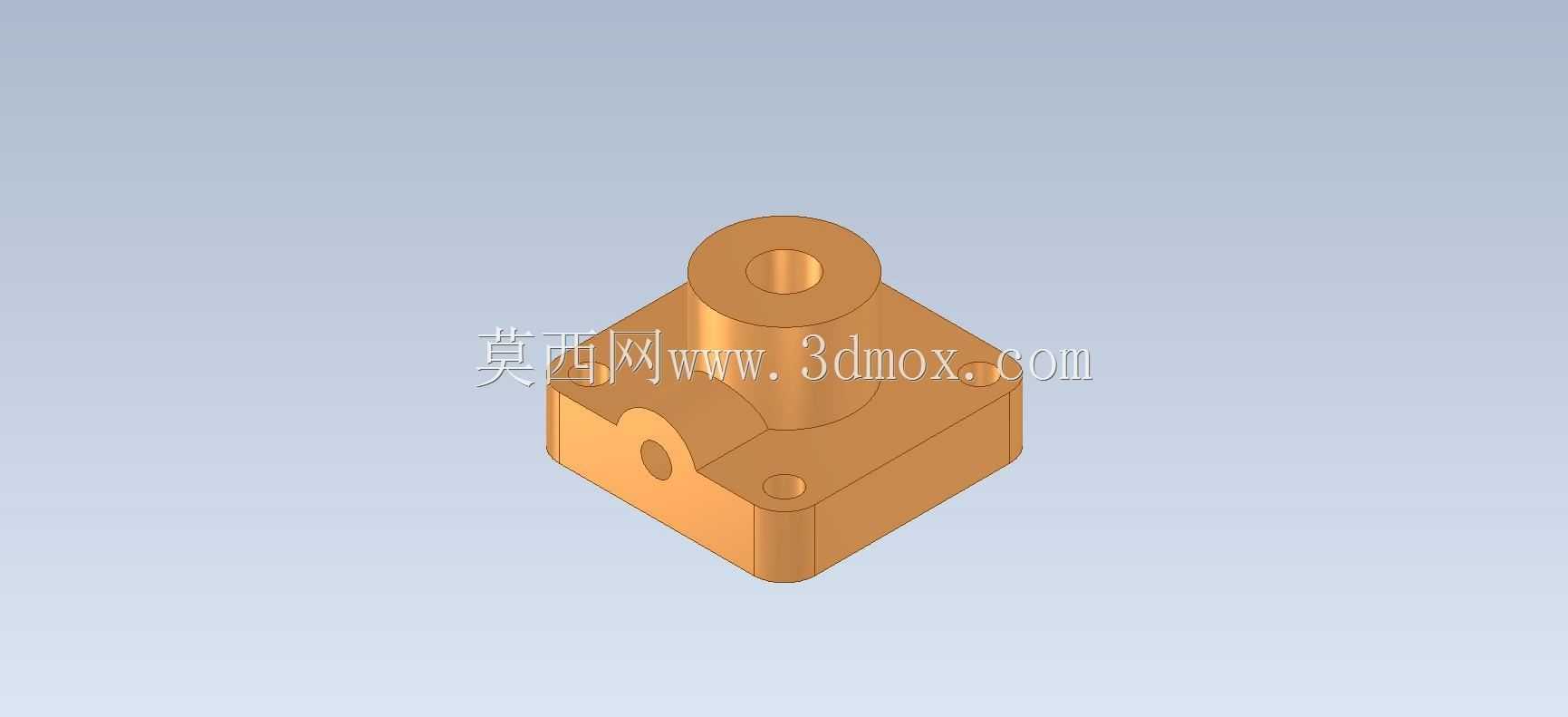

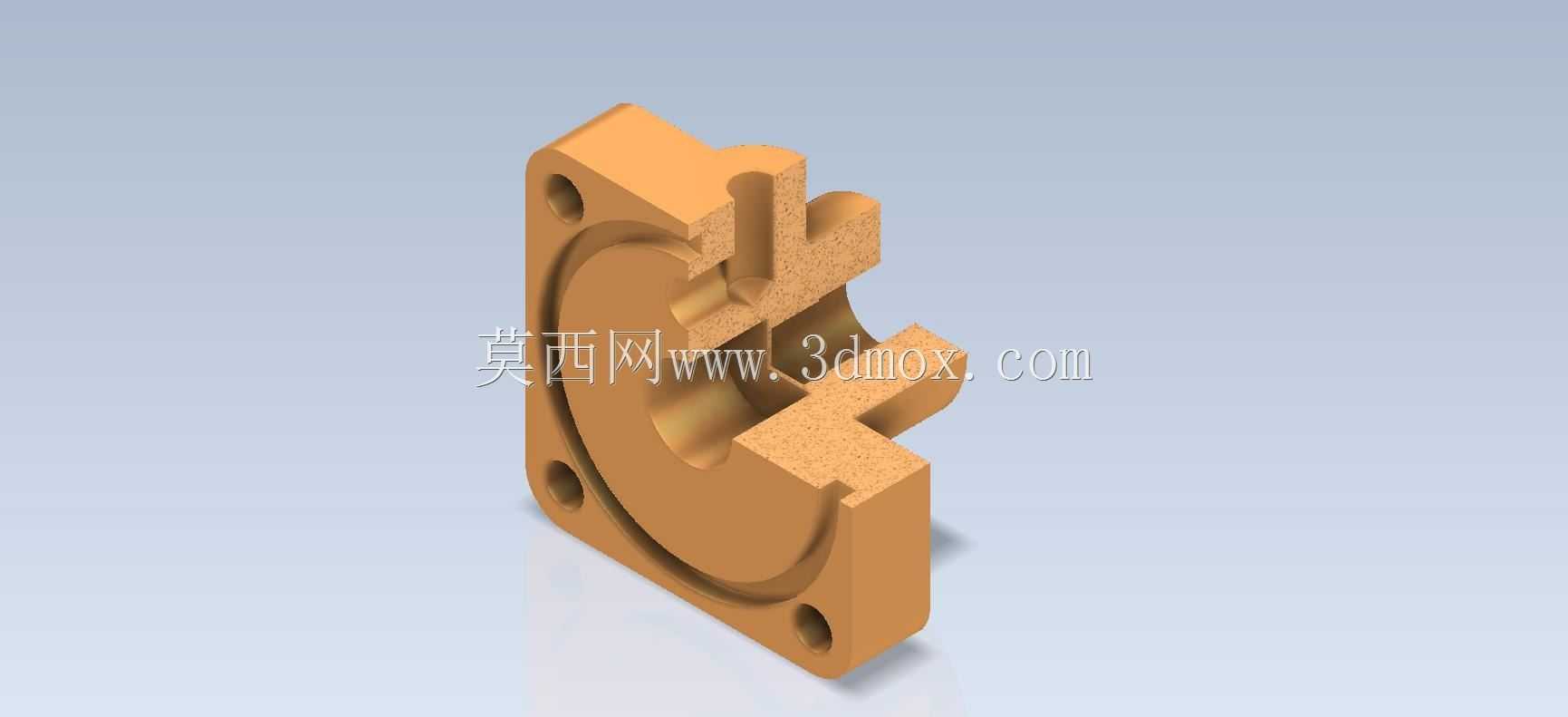

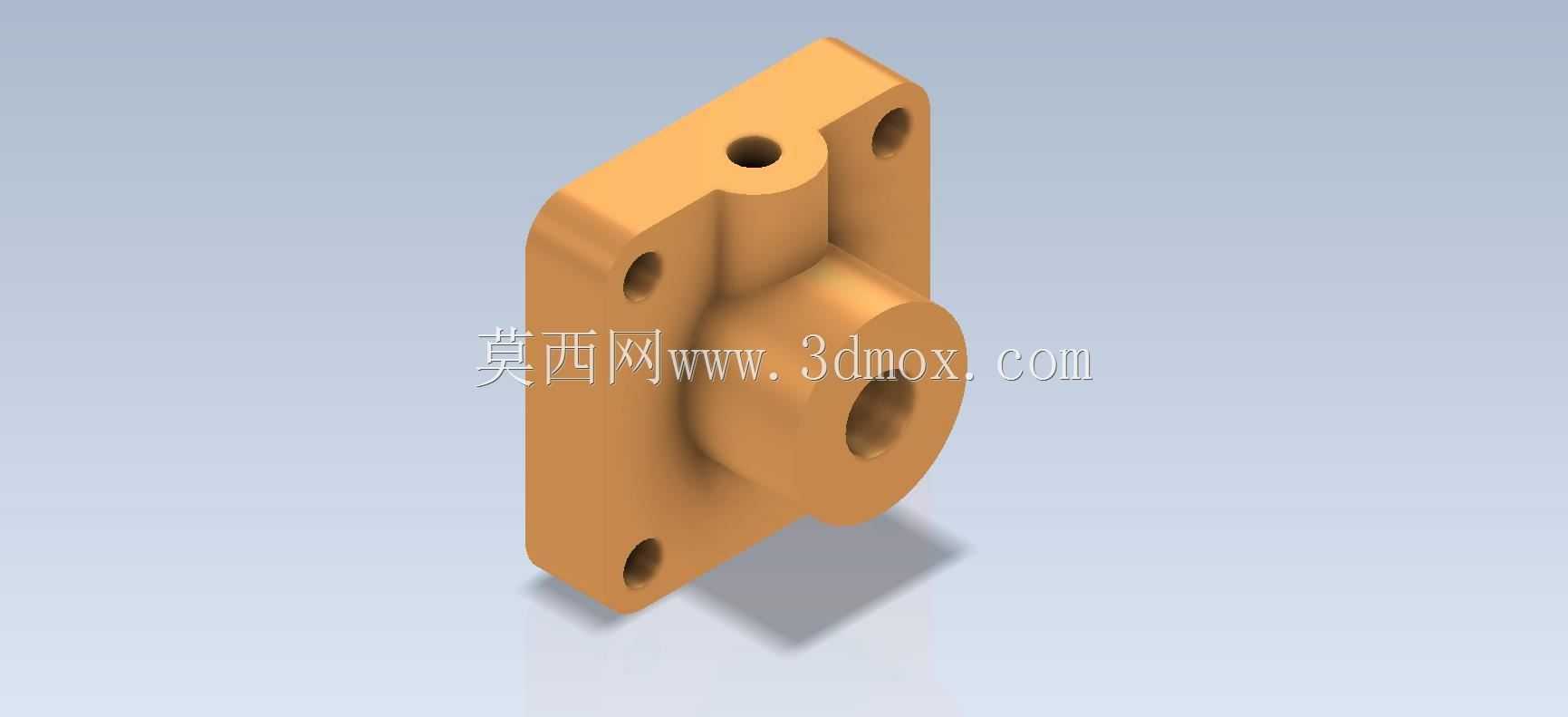

　　这款带安装法兰的T型槽定位连接基座，是工业装配场景里常用的定位连接类零件，日常多应用在工装夹具搭建、小型气动元件安装、检测工位定位模块这类需要快速调整安装位置的场合，区别于标准的方形安装座，它把法兰安装结构和T型滑槽做了一体化设计，省去了额外拼接转接板的工序，能直接在铝型材机架、工作台面板上完成固定，同时T型槽部分可以兼容标准的T型螺栓、滑块螺母，方便后续在槽内调整配套元件的安装位置，不用在基座本体上重新打孔攻丝，适配小批量多品种的产线快速换型需求。从结构设计逻辑来看，整个零件采用一体化铣削成型的思路，主体分为圆形腔体和方形法兰安装边两个部分，圆形腔体的内凹结构是为了容纳配套的轴类元件端部，腔体内壁做了同轴度公差约束，保证装入的轴件不会出现偏摆，腔体外侧延伸出的方形法兰边上均匀布置了四个沉头安装孔，孔位的中心距严格匹配常用的40系列、50系列铝型材的槽间距，安装时沉头孔可以完全容纳内六角螺栓的头部，不会在安装面形成凸起干涉，避免后续装配其他零件时出现贴合不严的问题。法兰边和圆形腔体衔接的位置做了R角过渡，不是直角拼接，这个细节是为了减少铣削加工时的应力集中，同时也能避免零件在受侧向冲击力的时候，衔接位置出现开裂的情况，毕竟这类连接基座很多时候要承受气缸动作带来的往复侧向载荷，应力集中的位置很容易在长期循环载荷下出现疲劳损坏。零件正面突出的T型槽结构，槽的截面尺寸严格按照工业标准T型槽的参数设计，槽口宽度、槽底深度、

　　槽内的避让斜度都和标准T型滑块匹配，滑块装入后不会出现松旷或者卡滞的情况，槽的两个端面做了半开放设计，其中一端留有限位挡边，防止滑块从端部滑出，另一端是开放结构，方便快速装入滑块或者调整滑块数量，适配不同的安装需求。T型槽和圆形腔体的连接位置，特意做了加厚的加强筋结构，筋的厚度和法兰边厚度保持一致，不会因为T型槽突出主体而在受力时出现断裂，很多新手做这类结构的时候容易忽略加强筋的设计，导致T型槽在受垂直于槽方向的力时，根部直接断裂，这个结构里的加强筋顺着载荷传递方向布置，能把T型槽承受的载荷直接传递到法兰安装边，再分散到整个安装面上，大幅提升结构的刚性。从安装边界尺寸来看，整个零件的法兰边外形是正方形，四个角做了小倒角处理，

　　避免安装时锐角划伤操作人员，圆形腔体的外径小于法兰边的对角线尺寸，不会超出安装面的范围，四个沉头孔的沉头深度刚好覆盖标准内六角螺栓的头部高度，安装后螺栓头部和法兰面齐平，整个零件安装完成后，突出安装面的高度只有T型槽部分的高度，不会占用过多的垂直安装空间，适合在安装空间紧凑的检测工位、小型装配模组里使用。在实际建模过程中，这个结构的建模逻辑也很有练习价值，先通过拉伸做出法兰和圆形腔体的主体，再拉伸切除出沉头安装孔和内凹腔体，之后做出T型槽的主体结构，最后添加过渡圆角、倒角和加强筋特征，整个建模过程要注意特征的先后顺序，比如圆角特征要放在最后添加，避免因为圆角导致后续的拉伸切除特征出现参考丢失的问题，同时各个特征的尺寸约束要完全定义，

　　避免出现欠定义导致的尺寸漂移，尤其是沉头孔的位置度、T型槽和腔体的同轴度、平行度这些关键配合尺寸，要在建模的时候就添加几何约束，保证后续导出工程图的时候尺寸标注准确，加工出来的零件能直接和标准件配合使用。这类零件虽然看起来结构不复杂，但是涵盖了机械结构设计里很多基础的设计要点，比如安装孔的沉头设计、应力集中位置的圆角过渡、载荷传递路径的加强、标准件兼容的槽型尺寸设计，都是日常结构设计里经常用到的知识点，不管是做三维建模练习，还是作为实际工装设计的参考结构，都有很强的实用价值，很多小型自动化设备的定位模块里，都能看到类似结构的身影，只是根据实际使用场景调整了法兰尺寸、槽宽和腔体直径，核心的设计思路是完全一致的。
