工业设备用带多安装耳斜置控制支架

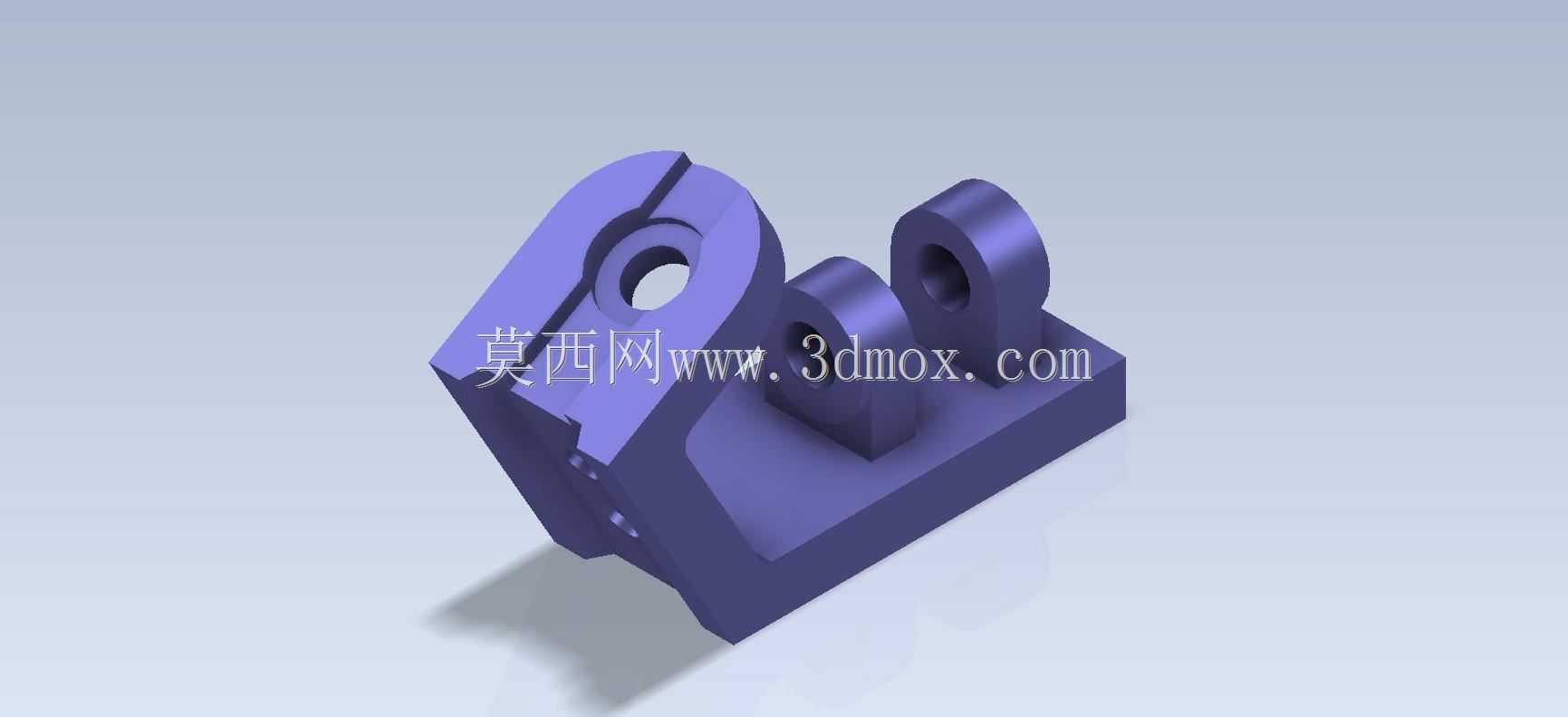

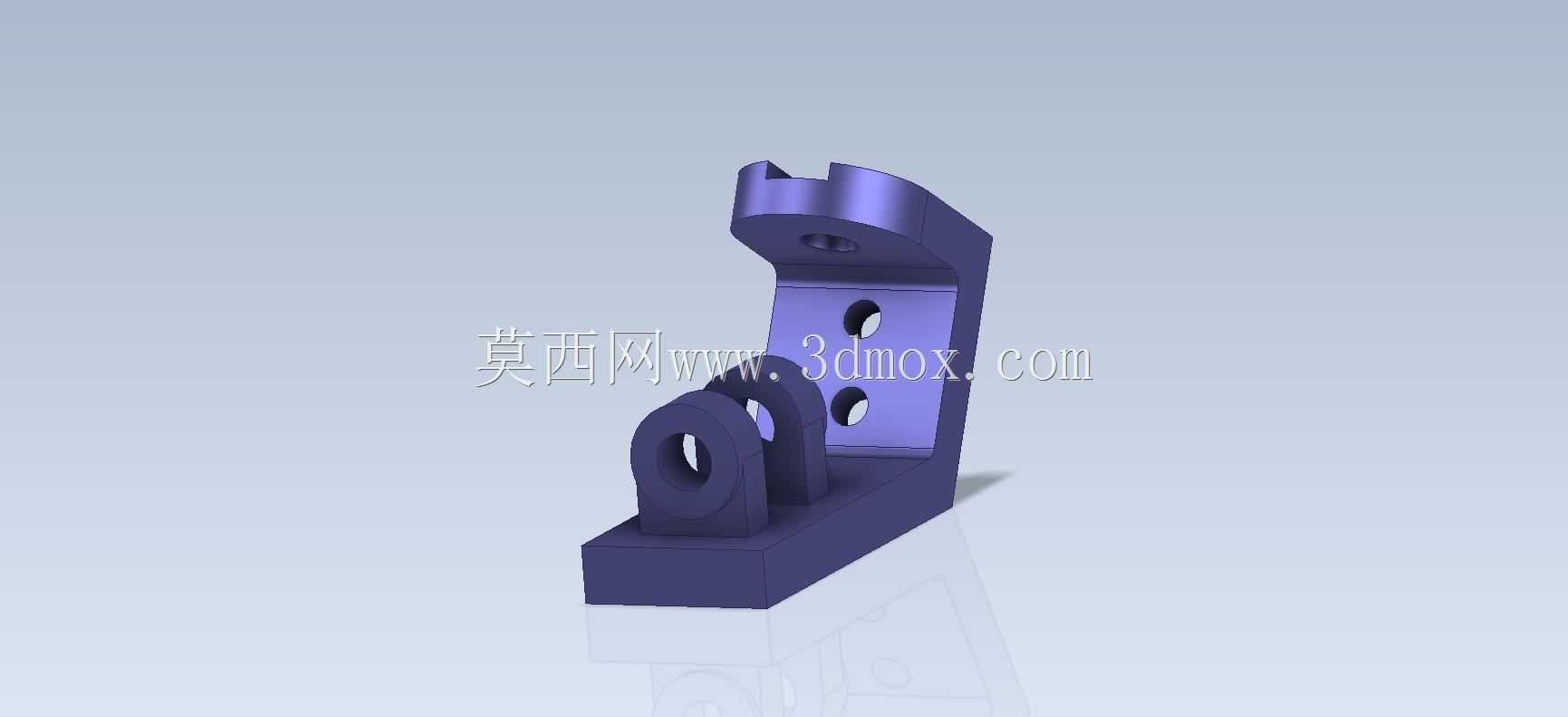

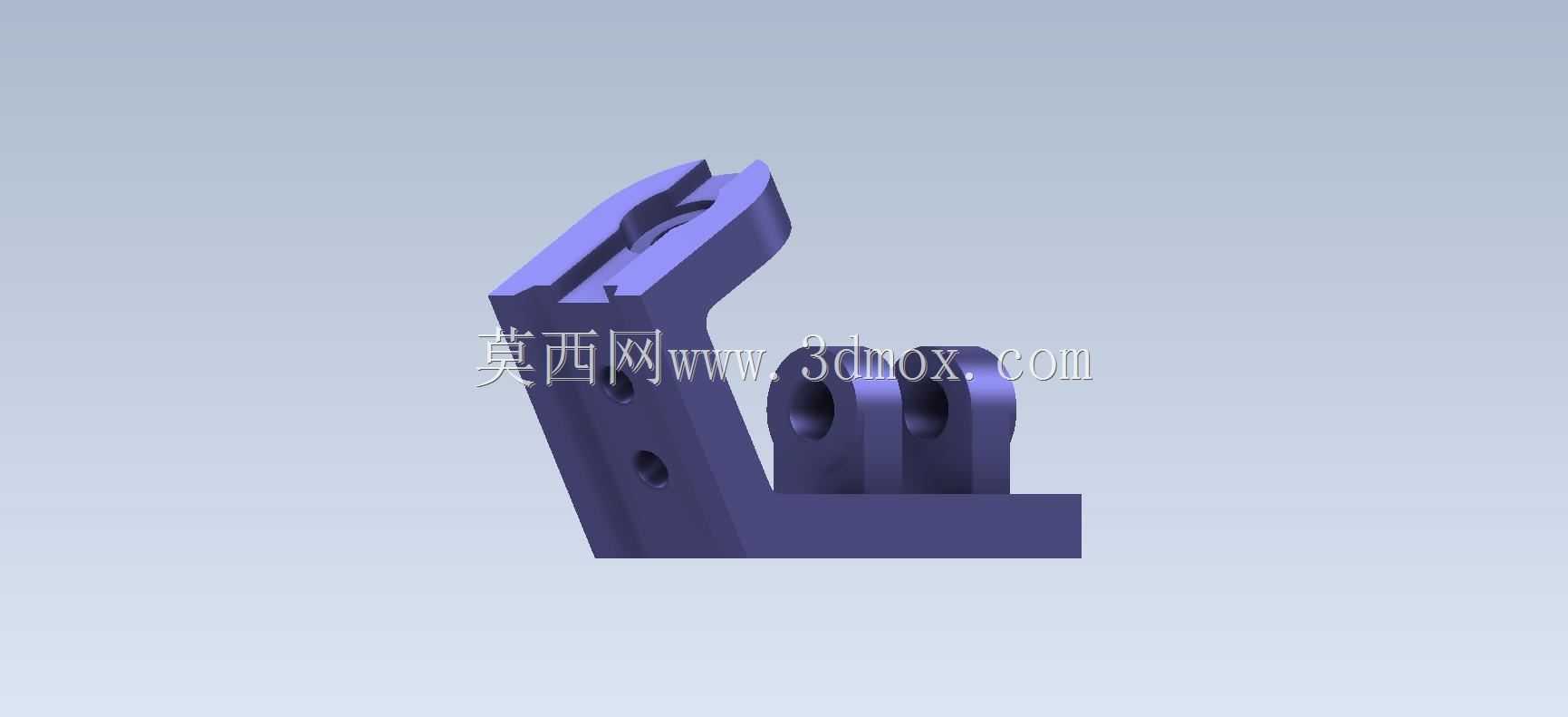

　　在工业自动化生产线、小型检测设备以及教学实训台架的搭建过程中，这类带多组铰接耳的斜置控制支架是非常常见的支撑定位构件，它的核心作用是为小型控制元件、传感触发部件或者微型摆杆机构提供稳定的安装基准，同时通过预设的倾斜安装面，让被支撑部件能够以特定角度对准作业点位，避免额外增加角度调整垫片带来的装配累积误差。从结构设计逻辑来看，底座部分采用了整块矩形实体结构，底部预留了平整的安装贴合面，能够直接通过螺栓锁紧在设备的安装基板或者型材台面上，底座的厚度经过受力校核，在承受上方铰接部件往复摆动带来的交变载荷时，不会出现明显的形变，保证长期运行的定位精度。底座上方的主体支撑部分采用了斜切式的实体结构，

　　倾斜角度匹配常见的小型控制摆杆的作业摆角范围，不需要额外加工角度转接块就能让安装面直接对准作业方向，这种一体化斜置结构相比拼接式的角度支架，减少了两个装配结合面，也就降低了装配时的形位公差累积，同时整体刚性更好，在设备运行产生振动的工况下，不会出现拼接面松动移位的问题。支撑主体上方设置了三组同轴度经过严格管控的铰接耳座，其中最靠近斜置端面的耳座孔径最大，主要用来安装主摆动轴，承载控制摆杆的主要载荷，中间和外侧的两组耳座孔径稍小，用来安装辅助定位轴或者复位弹簧的固定销轴，三组耳座的孔位中心距经过精准计算，保证安装在上面的摆杆机构在摆动行程内不会出现卡滞，同时耳座的厚度也根据受力大小做了差异化设计，主承载耳座厚度更大，

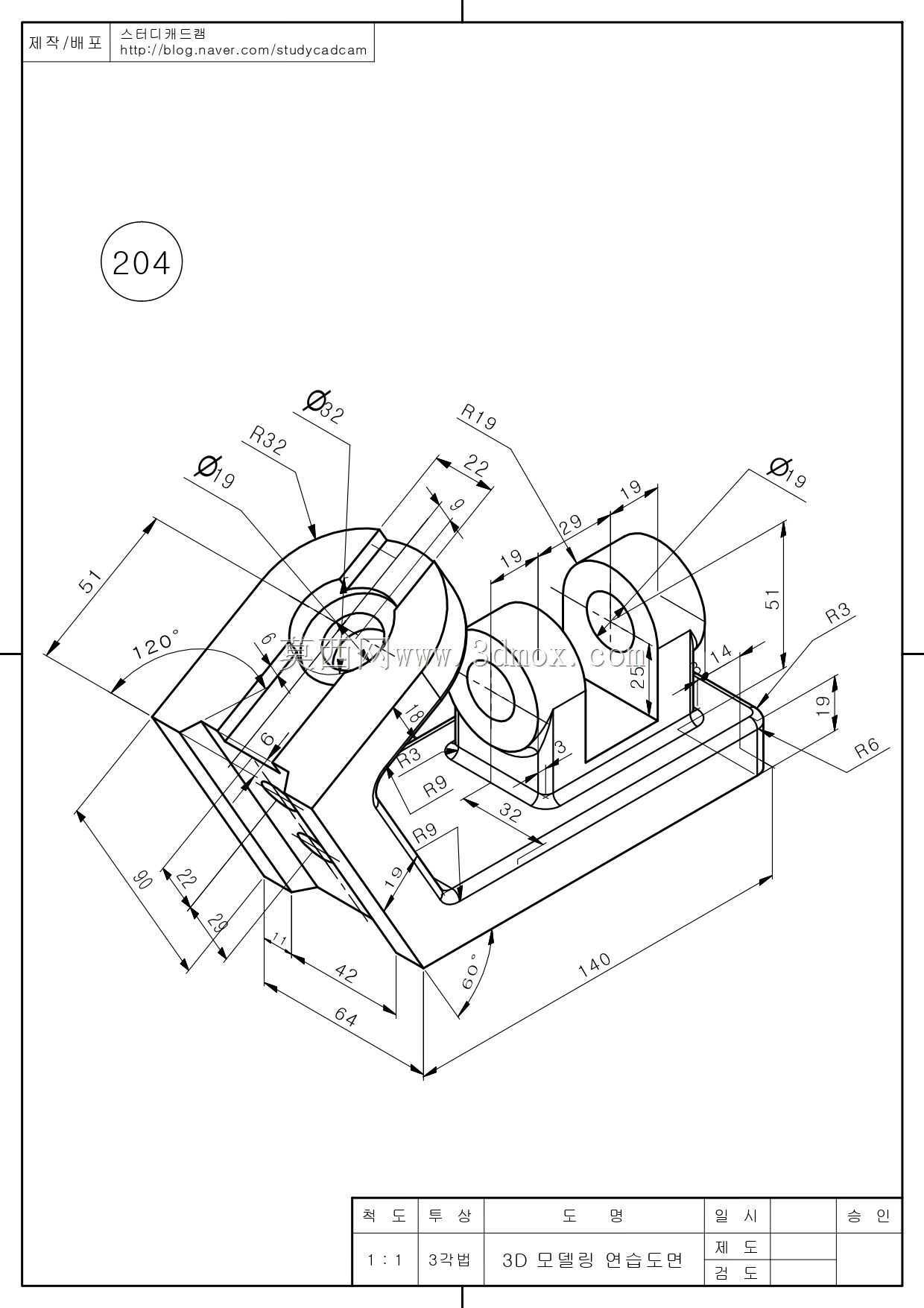

　　辅助耳座在满足强度要求的前提下适当减薄，在不降低整体结构强度的同时尽可能减少材料占用，降低零件自身重量。在建模过程中，首先需要确定底座的安装边界尺寸，要匹配常见的工业铝型材安装槽间距，保证底座上的安装孔位能够直接对准型材的槽口，不需要额外打孔转接；其次要精准标定斜置支撑面的倾斜角度，这个角度直接决定了被支撑部件的作业朝向，需要结合常见的小型控制元件的安装角度要求来设定，同时要保证斜置面和底座底面的角度公差控制在合理范围内，避免安装后部件朝向出现偏差；然后是三组铰接耳的孔位同轴度管控，在建模时要统一基准轴，所有耳座的铰接孔都以同一个基准轴为中心来绘制，避免后续加工时出现不同轴导致的轴件安装卡滞问题；

　　另外还要注意各个结构连接处的圆角过渡，在直角连接处设置合理的铸造或者机加工圆角，避免应力集中导致零件在受交变载荷时出现开裂问题，同时圆角的大小也要匹配加工工艺的要求，不要设置过小的圆角导致加工难度提升。这类支架在实际应用中，经常被用在小型物料分选设备的触发机构支撑、实训台架的气动摆杆安装座、小型检测设备的传感元件固定支架等场景，相比标准的直角安装支架，它的一体化斜置结构能够大幅减少装配时的调整工作量，同时多组铰接耳的设计能够集成多个摆动部件的安装点位，让整体机构更加紧凑，减少零散安装件的数量，提升设备整体的装配效率和运行稳定性。在实际选型使用时，需要注意核对支架底座的安装孔距和自身设备的安装基面尺寸是否匹配，同时要确认铰接耳的孔径和自身所用的销轴直径公差匹配，避免出现间隙过大导致的摆动晃动，或者间隙过小导致的装配困难问题，另外如果是用在有腐蚀环境的工况下，还需要对零件表面做对应的防腐处理，提升零件的使用寿命。
