带柄环形锁紧扳手结构设计

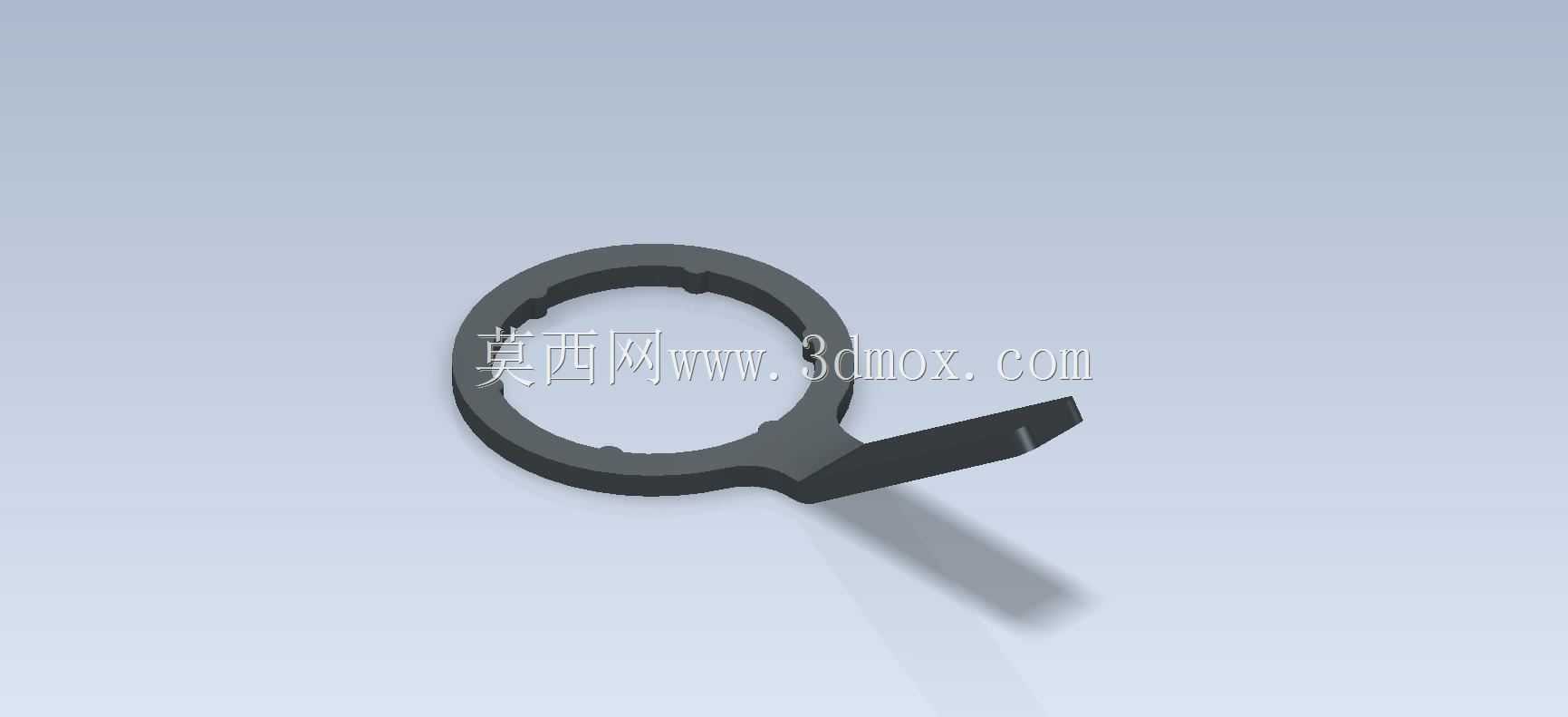

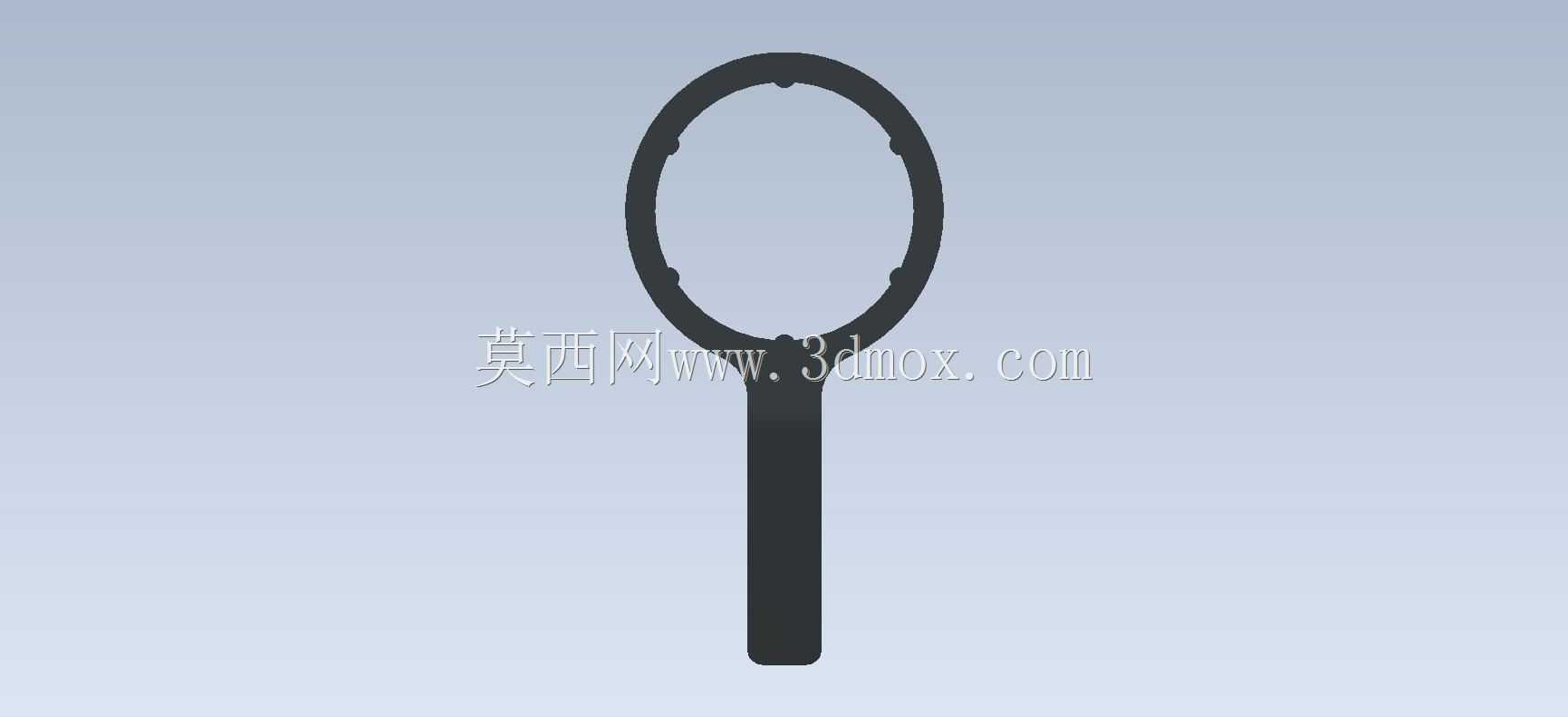

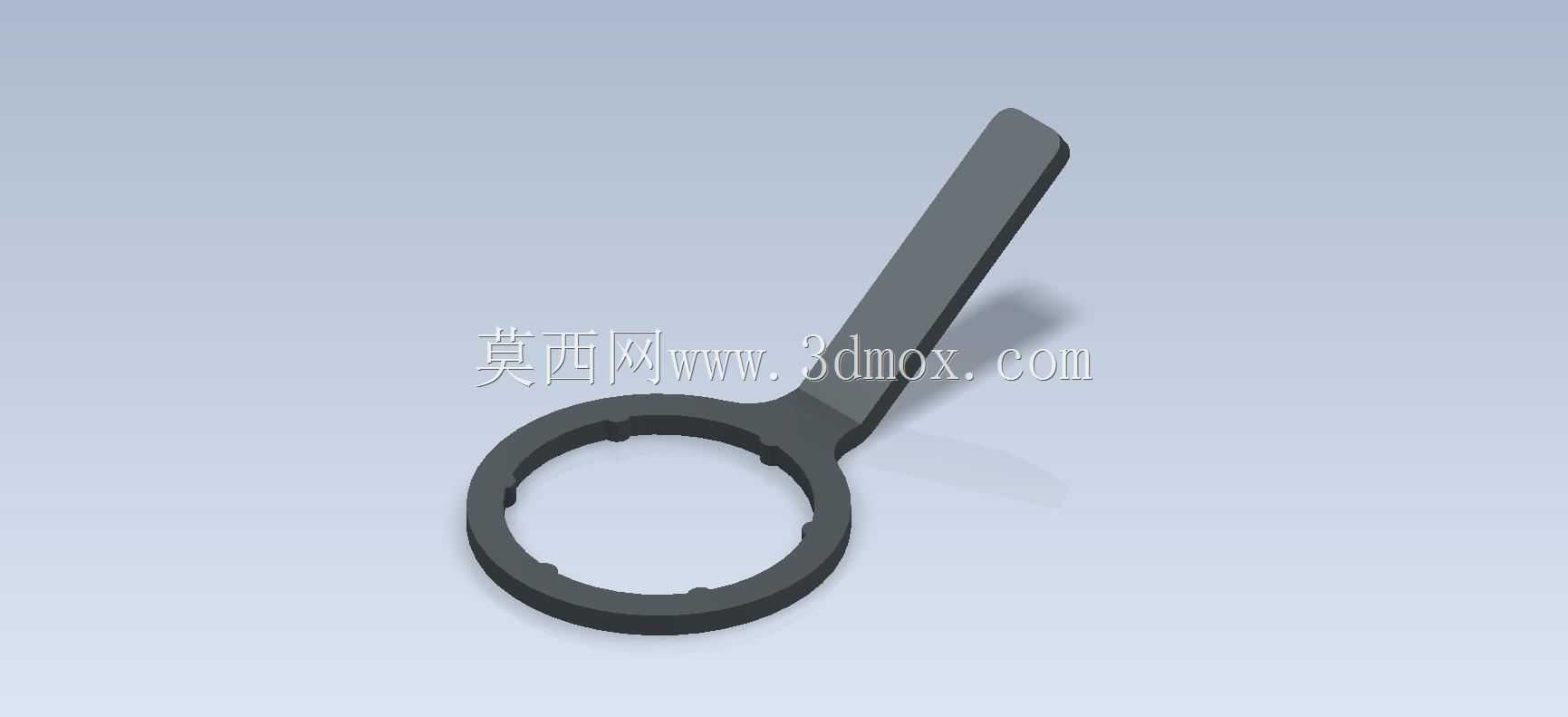

　　这款带柄环形锁紧扳手，是手动工装拆装场景里的常用配套工具，主要针对带圆周卡槽的圆形锁紧螺母、轴端挡圈类零件的拆装作业设计，在小型设备装配、仪器仪表调校、工装夹具维护的场景中使用频率极高。不同于普通开口扳手的卡接方式，这款扳手采用整环包裹式的卡接结构，环体内侧均匀分布四个内凹卡位，刚好可以嵌入圆形锁紧件外圆的对应卡槽内，施力过程中不会出现打滑、脱开的问题，尤其适合空间狭小、无法使用活动扳手的安装位置，比如仪器内部的轴系锁紧环节、小型气动元件的锁紧螺母拆装、光学设备的镜筒固定环调节等场景，都能依靠这种整环卡接的结构，实现稳定的扭矩传递，不会因为局部卡接造成零件外圆的磕碰损伤。从结构设计逻辑来看，手柄部分采用扁平长条状的直柄设计，

　　和环形卡接部分采用一体化成型结构，没有额外的拼接焊缝或者连接结构，整体受力路径直接从手柄末端传递到环形卡爪位置，不存在应力集中的薄弱环节。手柄的截面做了等厚度的矩形设计，边缘做了小半径的倒圆处理，既保证了握持施力时的贴合度，不会硌手，也避免了锐边造成的操作划伤，同时扁平的结构可以在狭窄的操作空间内顺利插入，不会因为手柄过粗被周边的零件干涉。环形卡接部分的内径和目标锁紧件的外径做了间隙配合设计，单边间隙控制在0.1mm以内，既可以顺利套入锁紧件，又不会因为间隙过大造成卡位错位，导致施力时损坏卡槽。环体的厚度根据常用的锁紧螺母厚度设计，刚好可以完全覆盖卡槽的轴向深度，施力时整个卡位面均匀受力，不会出现局部应力过大压溃卡槽的问题。

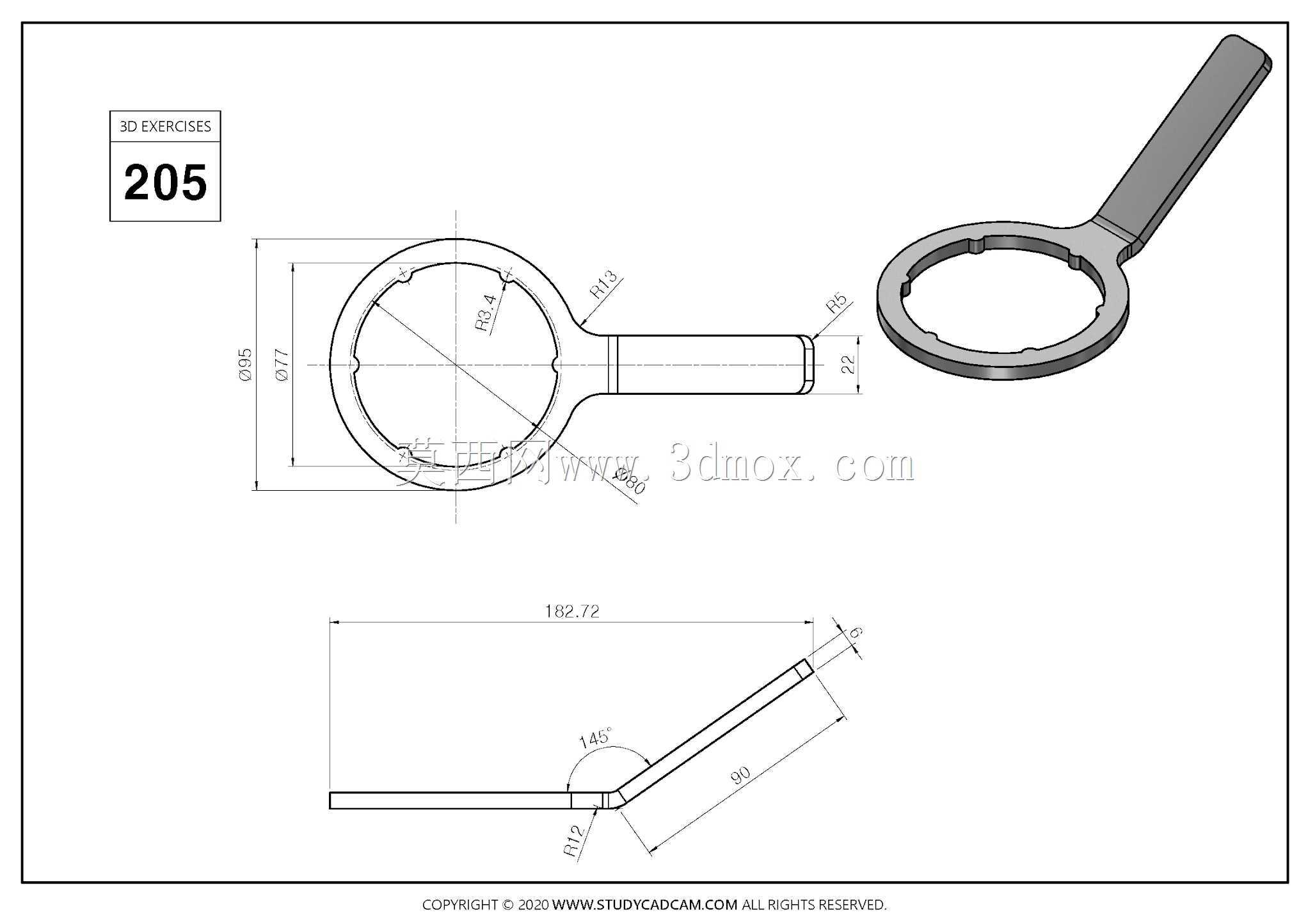

　　从安装边界来看，这款扳手的环形部分外圆比目标锁紧件外圆大8mm左右，手柄长度控制在120mm区间，操作时只需要在手柄末端预留10mm左右的手指握持空间，就可以完成旋转操作，对于安装在沉孔内的锁紧件，只要沉孔直径比环体外圆大2mm以上，就可以将扳手伸入沉孔内完成操作，不需要额外扩大操作空间。在实际使用过程中，这种结构的扳手相比勾型扳手，接触面积更大，传递相同扭矩时，对零件卡槽的压强更小，不容易损坏零件表面，尤其适合表面精度要求较高的仪器类零件拆装，不会在零件表面留下明显的卡接痕迹。设计过程中，手柄和环体的过渡位置做了大圆弧过渡处理，避免直角过渡造成的应力集中，在施加较大扭矩的时候，过渡位置不会出现断裂的问题，

　　整体结构可以承受最大25N·m的扭矩，完全覆盖小型锁紧螺母的拧紧力矩需求。环体内侧的四个卡位采用对称分布设计，每旋转90度就可以重新卡入卡槽，对于旋转角度受限的操作空间，可以通过频繁调整卡接位置，完成小角度的拧紧或者松脱操作，不需要预留整圈旋转的空间，适配性更强。手柄的末端没有做额外的挂孔或者加长结构，保持了结构的简洁性，避免多余结构在狭小空间内和周边零件发生干涉，整体表面做了哑光氧化处理，不会反光，在仪器内部操作时不会因为光线反射影响操作视线，同时表面硬度适中，不会因为和零件磕碰造成零件表面的损伤。
