叉型铰接连接支座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611643
  • 叉型铰接连接支座结构设计
  • 叉型铰接连接支座结构设计
  • 叉型铰接连接支座结构设计
  • 叉型铰接连接支座结构设计

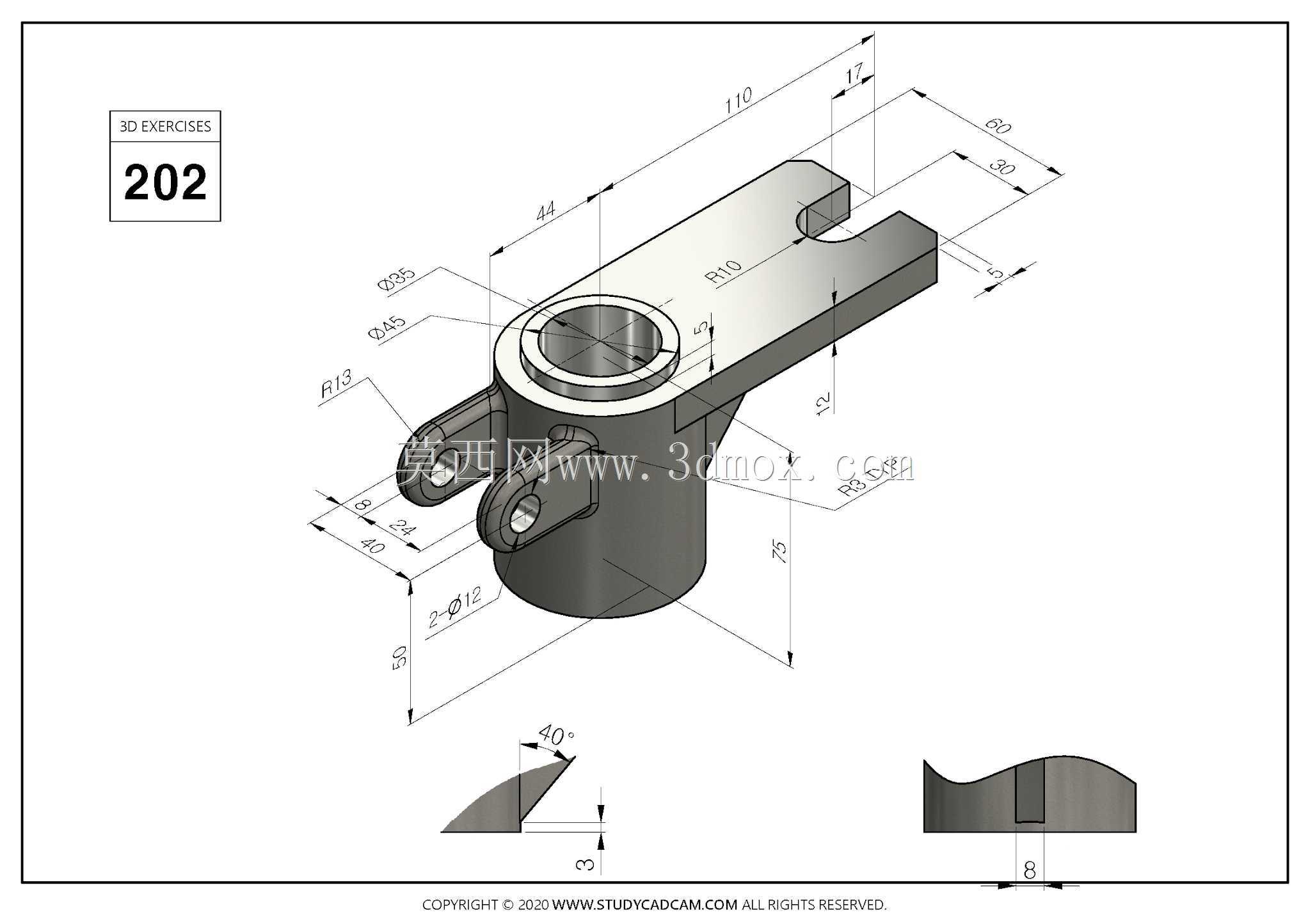

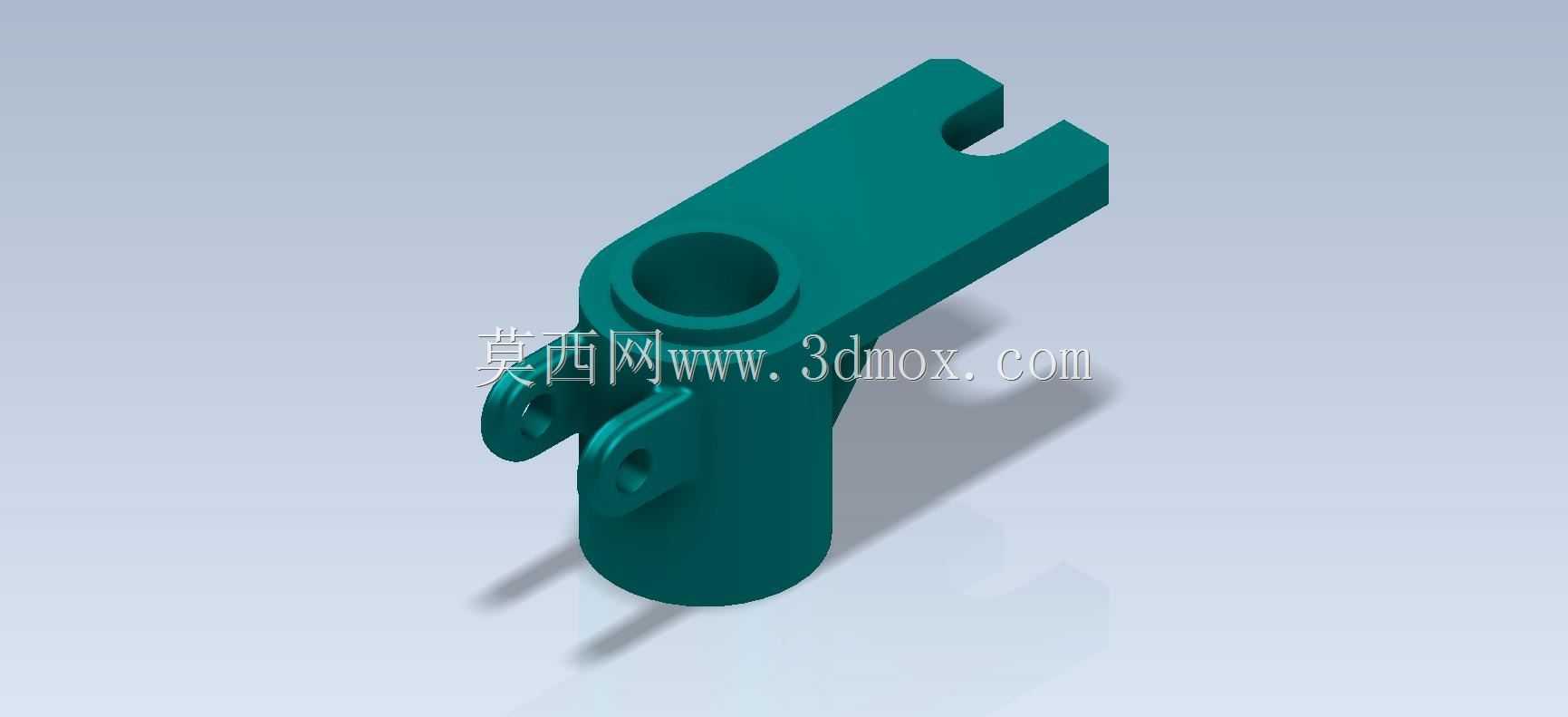

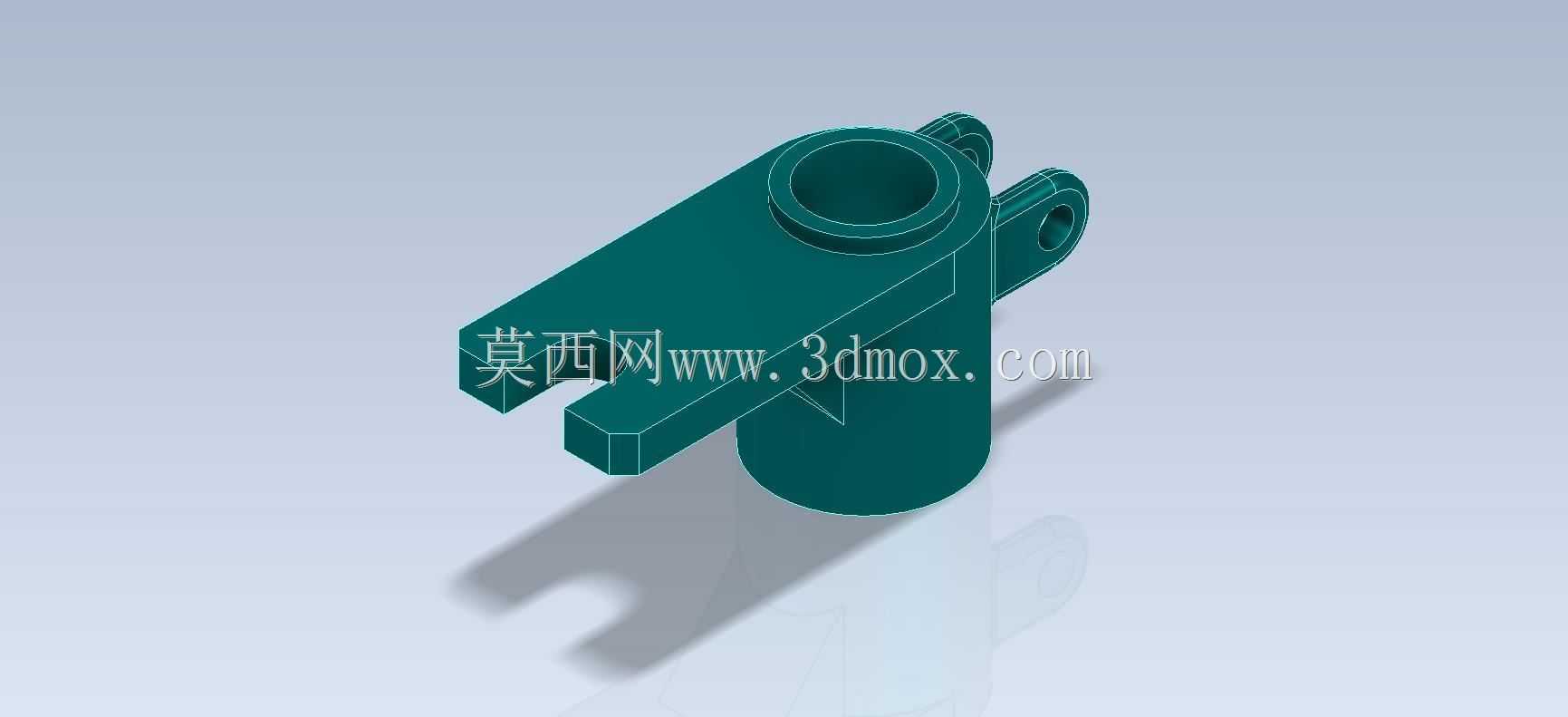

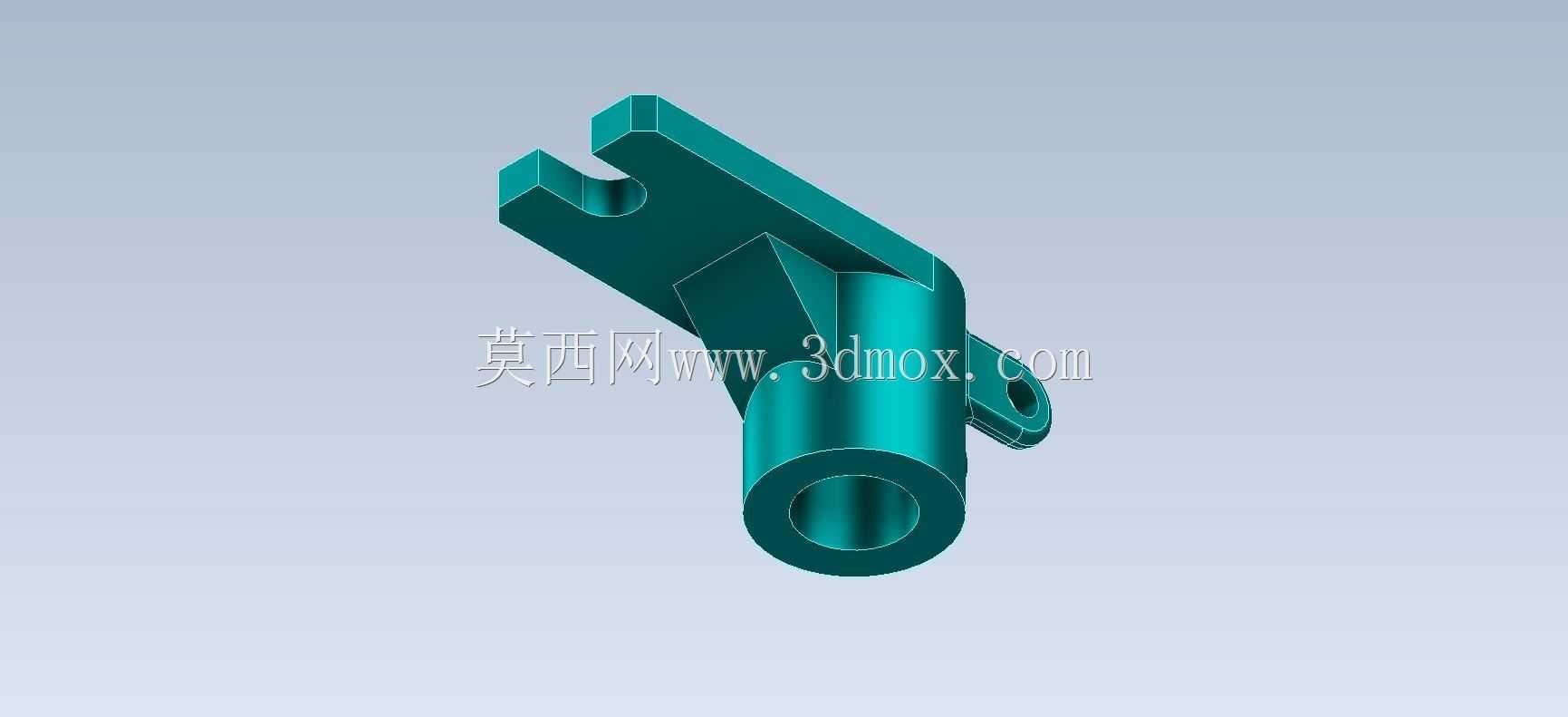

  该铰接连接支座属于工业设备中常见的传力连接构件,主要应用在需要实现小角度摆动传动的机构链路中,常见于轻工自动化生产线的摆臂驱动端、小型工装夹具的翻转铰接位、检测设备的探头调节支架等场景,承担相邻两个运动部件之间的载荷传递、转动自由度约束的作用,既能够传递径向的支撑载荷,也可以通过铰接耳片的销轴连接传递摆动力矩,避免相邻构件出现硬接触带来的应力集中问题。从结构功能来看,主体采用立式筒状基座作为核心承载部分,筒体内孔为光孔设计,可适配光轴类杆件的穿装固定,通过侧壁的顶丝孔或者键槽结构实现与穿装轴的周向固定,保证基座与安装轴之间无相对窜动;基座上部延伸出的叉型开口结构,开口槽的宽度尺寸经过公差匹配,可嵌入对应厚度的连接摆臂,

  叉臂上的同轴通孔用于穿装铰接销轴,销轴与孔之间可根据使用场景选择间隙配合或者过渡配合,无频繁摆动需求的工位可选用过渡配合减少装配间隙,需要反复摆动的工位则可加装铜套或者自润滑衬套降低磨损。基座下部延伸出的两个带孔铰接耳片,为辅助连接点位,可用于安装复位拉簧、限位挡块或者位置检测触发片,拓展支座的实际使用功能,无需额外在基座上焊接或者加工附加安装位,减少二次加工带来的结构变形风险。设计过程中优先考虑了载荷传递的路径合理性,从叉型开口端传入的摆动力矩,会顺着叉臂与筒状基座的连接圆角过渡区均匀传递到整个筒体结构,避免直角连接带来的应力集中问题,所有的棱边位置都做了R1-R2的圆角处理,既可以减少热处理过程中的开裂风险,

  也能够避免装配过程中锐边划伤操作人员。安装边界方面,筒体外径为整个构件的最大径向尺寸,安装时需要预留至少2mm的周边间隙,避免与相邻固定构件发生运动干涉;叉型开口的深度决定了适配摆臂的最大插入长度,装配时摆臂端面与槽底需要预留0.5-1mm的间隙,避免加工误差导致摆臂无法装配到位;下部两个铰接耳片的同轴度控制在0.05mm以内,保证穿装销轴时无卡滞,耳片外侧的平面与筒体轴线的垂直度控制在0.1mm以内,避免安装附件时出现偏斜。实际建模过程中,优先绘制筒体的基础回转特征,再通过拉伸切除做出上部的叉型开口,之后拉伸添加下部的两个铰接耳片,所有孔位特征最后统一加工,保证孔位的位置精度,建模时需要提前预留加工余量,尤其是铰接孔的位置,

  需要根据选定的配合公差调整孔的基本尺寸,避免后续出工程图时出现尺寸偏差。这类构件在实际使用中,常见的失效形式为铰接孔的磨损、叉臂根部的断裂,因此在结构设计时特意加大了叉臂与筒体连接位置的过渡圆角,同时铰接孔的壁厚做了加厚处理,保证在承受额定摆动力矩时,孔壁的压应力在材料许用应力范围内,若应用在重载场景,还可以在铰接孔位置镶嵌淬火钢套,提升构件的整体使用寿命。
