斜切式三面立板限位支撑基座结构

　　在非标自动化产线的工位定位、小型工装夹具的承载底座、教学实训台的元件安装场景里，这类带三面立板的支撑基座是出镜率极高的结构件，很多刚接触三维建模的工程人员，第一次做拉伸切除、拔模斜度的特征练习时，都会接触到类似的构型。从实际使用场景来看，这类基座不需要承受大吨位的重载载荷，更多是承担小型工件的侧向限位、轻质检测元件的安装依托、实训工位的操作基准面作用，比如在传感器安装实训台上，这类基座的内凹平面可以用来固定光电传感器的发射端，三个立板刚好能从三个方向挡住待检测的小型塑料工件，避免工件在输送线末端定位时出现侧滑偏移，不需要额外加装侧挡条就能完成粗定位。

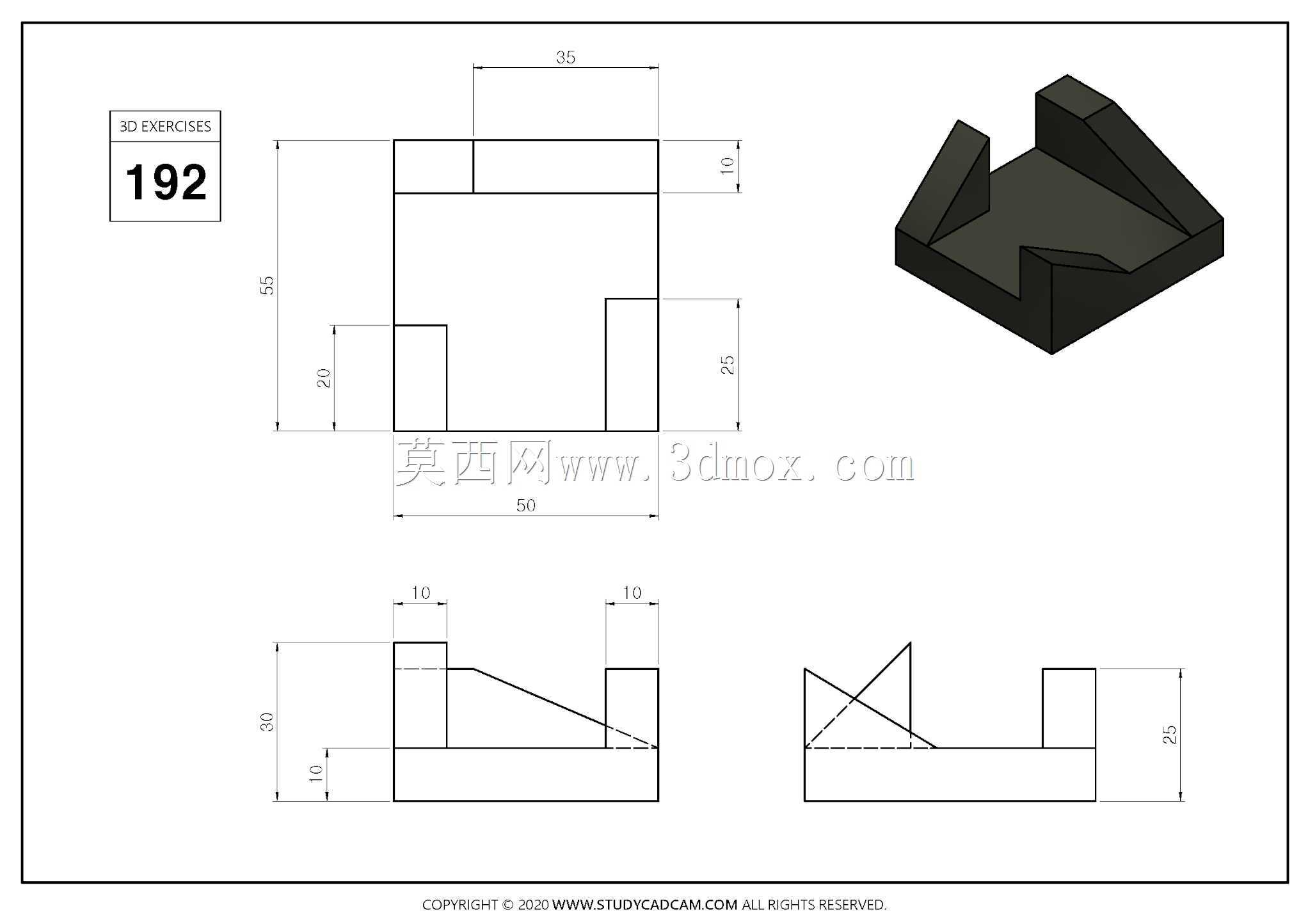

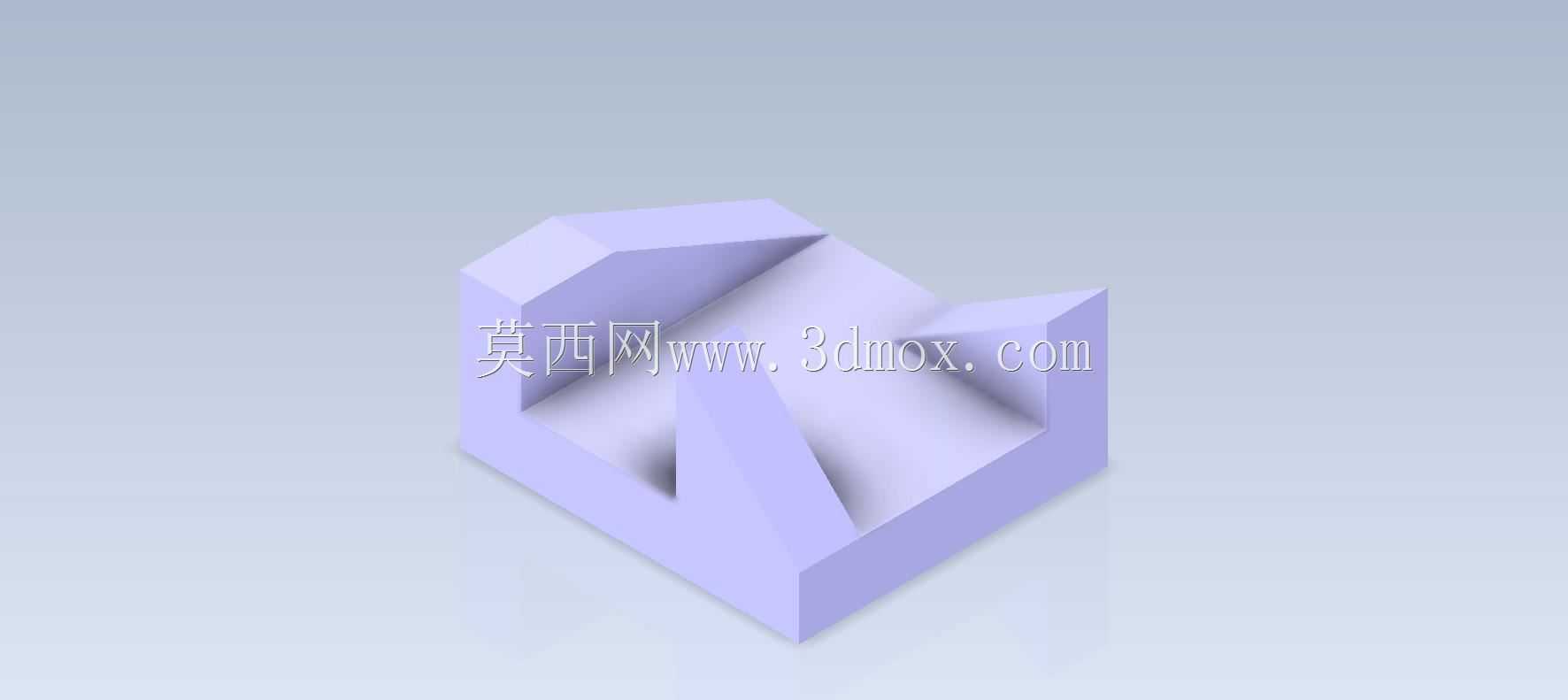

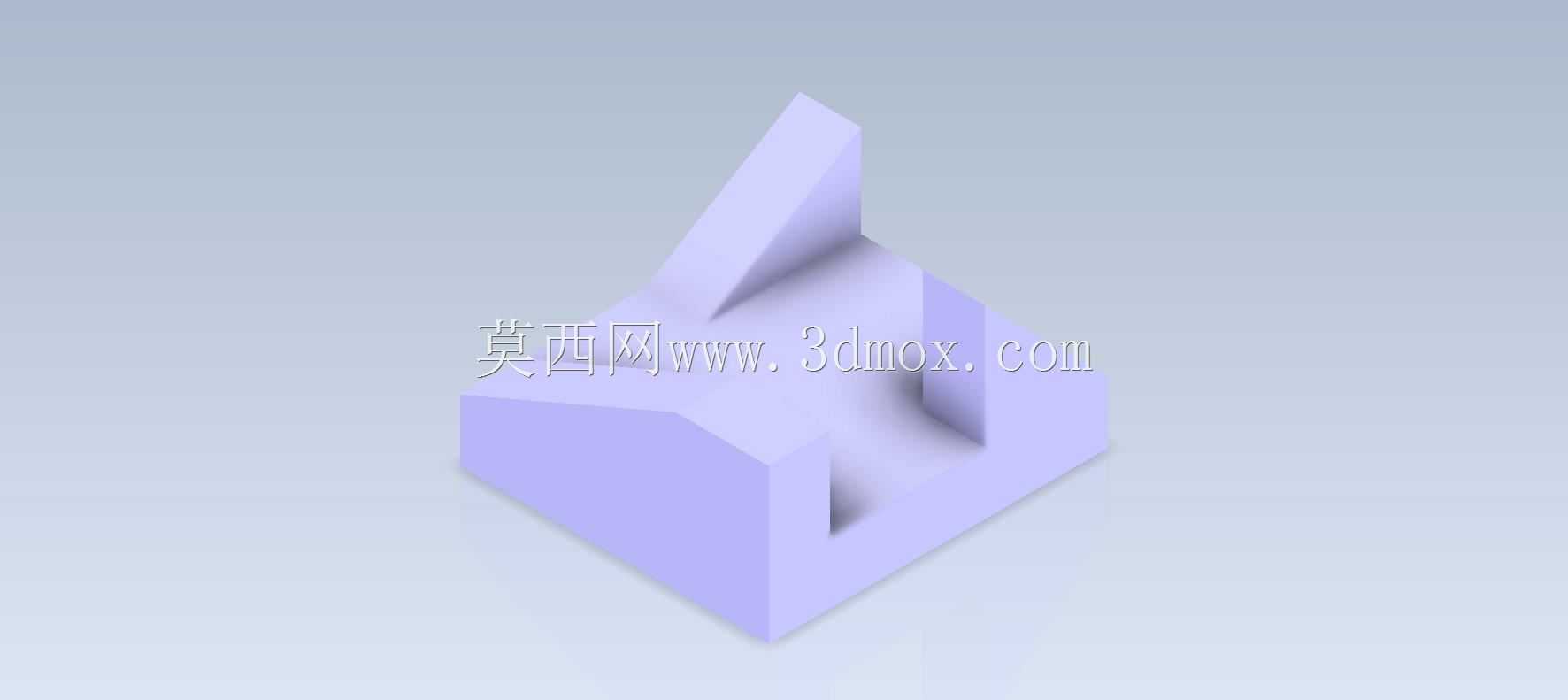

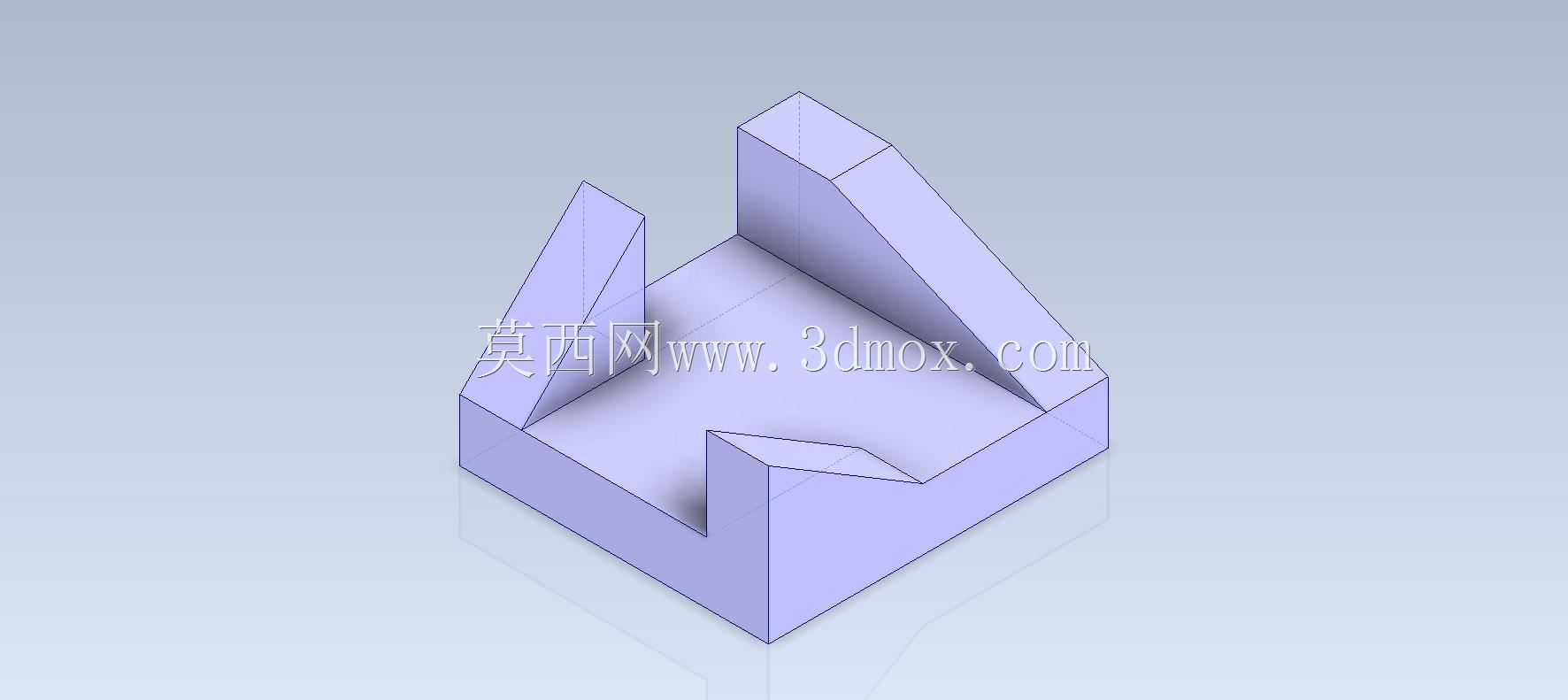

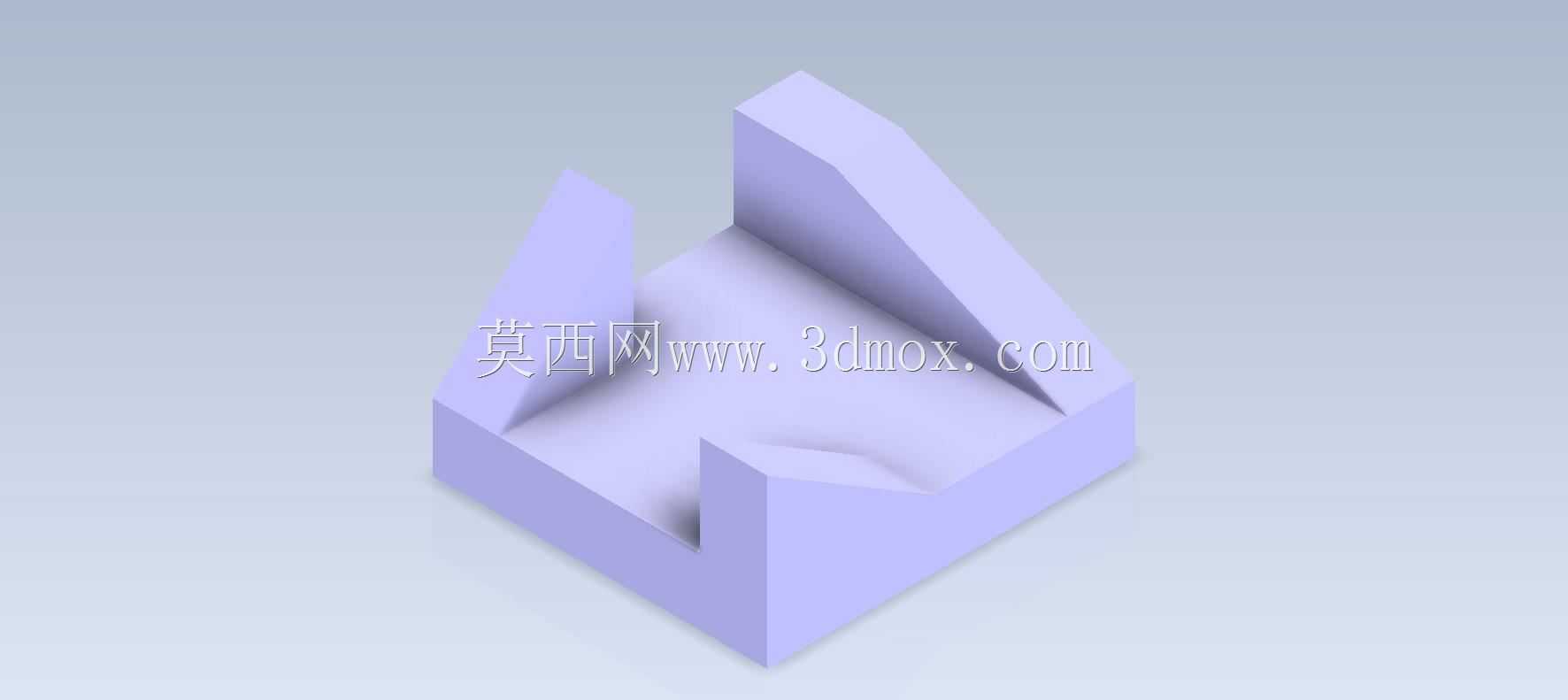

　　从设计思路上拆解这个结构，底部是等厚的方形基板，三个方向的立板并非垂直于基板直上直下，而是做了向内收的斜切面，这个细节不是为了造型美观，而是考虑到工件取放时的导向需求——当机械手或者人工把工件放到基座内凹区域时，斜切面能起到导入倒角的作用，哪怕工件放置时有几毫米的位置偏差，也能顺着斜面滑到基准定位面上，减少对位调整的时间。立板的厚度和基板厚度保持一致，是为了在注塑或者铣削加工时，壁厚均匀不会出现缩痕或者加工变形，三个立板和基板的连接处做了微小的内圆角过渡，避免应力集中，在频繁取放工件的碰撞下，连接处不会因为应力集中出现开裂。

　　从安装边界来看，这类基座的底部基板四个角通常会预留沉头安装孔，用来穿M4或者M5的内六角螺丝，固定在铝型材工作台的T型槽上，整体的安装占用空间不会超过100mm见方的区域，立板的高度一般不会超过基板边长的二分之一，避免重心过高导致安装后出现晃动。内凹的承载平面平面度要求控制在0.1mm以内，保证放置在上面的工件不会出现倾斜，斜切面的拔模角度一般设置在5到8度，既满足导向需求，也不会因为斜度过大导致立板顶部厚度过薄，在受到侧向碰撞时出现崩边。

　　很多初学者在练习这类结构建模时，容易忽略立板和基板连接处的工艺圆角，直接做直角连接，实际加工出来的零件在直角位置会有应力残留，受到冲击时很容易从连接处断裂；还有的会把斜切面的角度做的过大，导致立板顶部的强度不足，稍微受力就会变形。在实际工程应用里，这类基座的材质一般选用ABS塑料做3D打印用于实训场景，或者选用6061铝合金做铣削加工用于实际产线的工位定位，不同材质下的壁厚设计会有细微调整，塑料件的壁厚会比铝合金件厚1到2毫米，保证足够的结构强度。

　　这类结构看似简单，实则涵盖了机械结构设计里的定位导向、壁厚均匀、应力规避、安装适配等多个基础知识点，不管是用于建模练习还是实际工装制作，都能很好地体现基础结构设计的核心逻辑，不需要复杂的曲面特征，仅通过基础的拉伸、拔模、圆角命令就能完成建模，同时又能匹配实际生产里的真实使用需求，是非常典型的基础机械结构练习案例。在实际的产线改造里，这类基座还可以根据需求在立板上加工螺纹孔，用来安装压块、检测开关或者小型气缸，拓展不同的使用功能，内凹的平面也可以根据待定位工件的外形做仿形加工，进一步提升定位精度，适配不同规格的工件定位需求。
